Какой толщины делают порошковое покрытие на стеллажах?

Для складских стеллажей и паллетных рам берут полиэфир 60–80 мкм. Этого хватает под истирание от паллет и погрузчика внутри помещения. Если рама оцинкованная и стоит во влажном складе или на улице, кладут двухслойку грунт плюс полиэфир, общая толщина 100–160 мкм.

Можно ли красить порошком оцинкованный профиль стеллажа?

Да, и это правильная основа под склад: цинк даёт антикор, порошок закрывает цинк от истирания и даёт цвет. Но перед напылением оцинковку обязательно дегазируют, то есть прогревают на 15–20 °C выше температуры полимеризации. Иначе газ из пор цинка выйдет уже под плёнкой и вспучит покрытие пузырями.

Что такое дегазация и почему без неё оцинковка пузырится?

Горячий цинк слоем 40–120 мкм пористый, в порах сидят газы и остатки технологических масел. При нагреве до 180 °C они рвутся наружу. Если сверху уже лежит непросохший порошок, газ пробивает его и оставляет точечные пузыри (пинхолы). Дегазация это отдельный прогрев голой детали при 190–220 °C 10–20 минут до напыления, чтобы газ вышел на чистой поверхности.

Как красят стеллажи серией, а не по одной детали?

Стеллаж это набор одинаковых элементов: стойки-рамы, балки, траверсы, полки. Их вешают на общую траверсу или конвейер партией по 20–40 штук одного типоразмера и гонят через камеру одним циклом. Одинаковая масса детали означает одинаковый прогрев, поэтому режим настраивают один раз на всю партию.

Стойка стеллажа 2–3 м, входит ли в камеру?

Стойка 2–2,5 м входит в камеру высотой от 2,7–3 м при вертикальной навеске. Стойки 3 м и выше либо красят в высокой камере, либо в горизонтальной проходной печи 6–9 м, где длинномер идёт лёжа на траверсе. Вертикальная навеска экономит площадь пола, но требует высоты потолка цеха.

Насколько порошок стойче к истиранию, чем обычная краска?

Порошковый полиэфир не трескается и не отслаивается от ударов паллетой и трения короба, чего не выдерживает жидкая эмаль. На балках, где паллета трётся при установке, порошок 70–80 мкм держится годами, тогда как крашеная балка облезает до металла за сезон интенсивной работы.

Быстро ли можно поменять цвет под заказ клиента?

При серийной покраске смена цвета это перезарядка порошка в пистолете и продувка тракта, 10–20 минут между партиями. Поэтому одну модель стеллажа делают в синем RAL 5005 под один склад и в сером RAL 7035 под другой в один день. Заранее группируют заказы по цвету, чтобы не гонять смену цвета на каждую раму.

Сколько служит порошковое покрытие на стеллаже?

На оцинкованной раме с грамотной дегазацией и полиэфиром сверху покрытие держится 20–30 лет и работает в диапазоне −60…+120 °C, то есть переживает и холодный склад, и морозильную камеру. Срок съедает не сам порошок, а пропущенная дегазация цинка и тонкий слой на кромках балок.

Главная / Применение и загрузка

Порошковая покраска стеллажей и складского металлического оборудования

Короткий ответ

Стеллаж красят не деталями, а сериями: одинаковые стойки и балки вешают партией по 20–40 шт на одну траверсу и гонят одним циклом при 180 °C. Основа чаще оцинкованный профиль, и его перед напылением дегазируют, то есть прогревают при 190–220 °C, иначе газ из пор цинка вспучит покрытие. Толщина полиэфира 60–80 мкм под истирание паллетами, для влажного склада двухслойка 100–160 мкм. Стойки 2–3 м идут в высокую или проходную камеру. Смена цвета между партиями 10–20 мин.

Партия из 40 одинаковых стоек стеллажа проходит камеру за один цикл, а не за сорок. В этом вся экономика покраски складского металла: детали серийные, массы одинаковые, режим настраивается один раз. Раму собирают из повторяющихся элементов (стойки, балки, траверсы, полки), и смысл в том, чтобы навесить их потоком и не перенастраивать печь на каждую железку. Вторая особенность это оцинковка как основа под порошок: цинк даёт антикор, но перед покраской требует отдельного шага, о который спотыкаются новички. Разберём серийную навеску, дегазацию цинка, стойкость покрытия под нагрузкой и посадку длинномера в камеру.

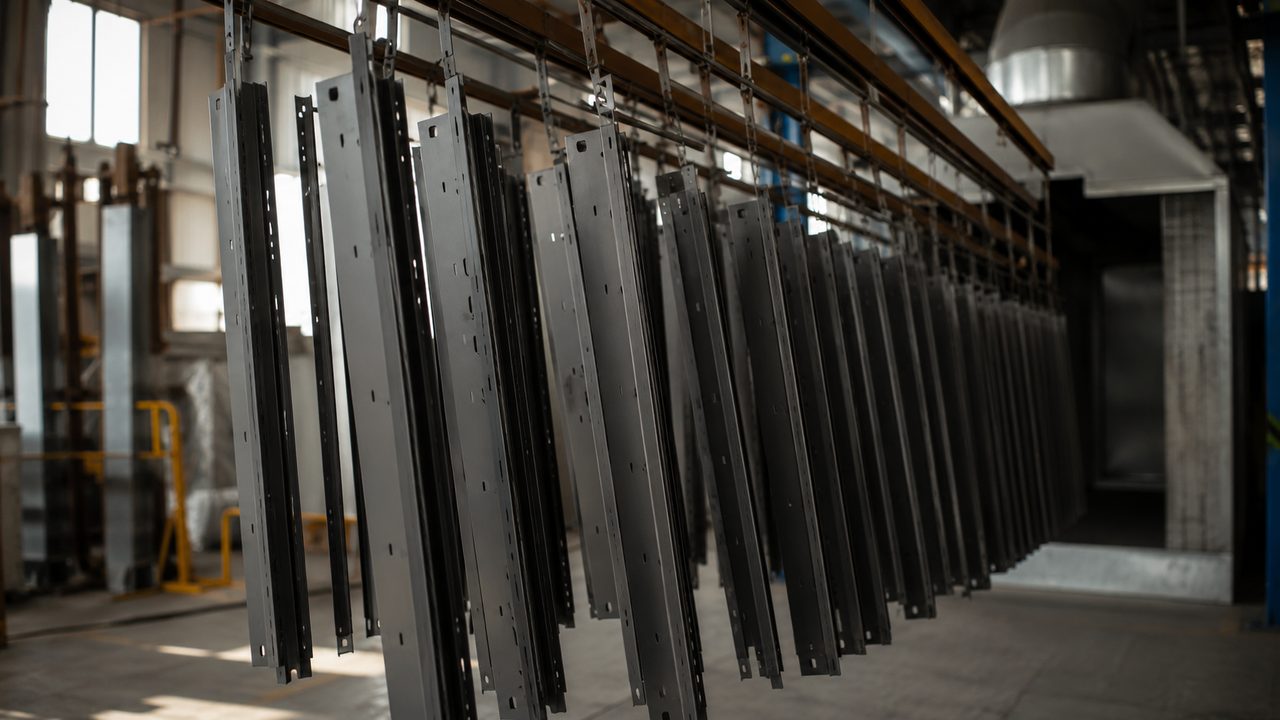

Партия одинаковых стоек и балок складского стеллажа на общей траверсе перед порошковой покраской в камере полимеризации — fig.01 — серийная навеска: одинаковые стойки и балки на одной траверсе идут через камеру одним циклом

01 / серияПотоковая навеска одинаковых элементов

Стеллаж разбирается на типовые детали. Паллетный ряд это две-четыре стойки-рамы плюс десяток горизонтальных балок с зацепами. Все балки одной модели идентичны по длине и сечению, все стойки одинаковы. Это подарок для порошковой линии: одна оснастка, один режим, одна толщина на всю партию.

Балки вешают на общую траверсу по 20–40 шт вертикально или в ряд, стойки навешивают за верхний торец или технологическое отверстие. Одинаковая масса детали означает одинаковую тепловую инерцию: если одна балка добрала до 180 °C за 12 мин, остальные добрали тогда же. Поэтому выдержку отсчитывают по одной контрольной детали, и вся партия выходит с одинаковым отвердением. На автоматических линиях покраски паллетных рам этот принцип доведён до конвейера, где рамы идут непрерывным потоком через напыление и печь.

Сколько балок влезает в камеру за раз?

Зависит от объёма камеры и шага навески. В камеру 6 м³ при навеске балок в два ряда входит 30–50 балок длиной до 2,7 м. Плотность ограничена не местом, а тем, чтобы факелы порошка от пистолета доставали до каждой детали и между ними шёл горячий воздух.

Нужен ли конвейер или хватает камеры периодического действия?

Для потока от 1000 м² покрытия в смену выгоднее конвейерная линия. Для партий по несколько десятков рам достаточно тупиковой камеры с серийной навеской. Порог перехода на конвейер это стабильная загрузка, а не разовые заказы.

02 / оцинковкаДегазация цинкового профиля

Складской стеллаж чаще делают из оцинкованного профиля: цинк держит антикор во влажном и неотапливаемом складе. Но горячий цинк слоем 40–120 мкм пористый, и в порах сидят газы и остатки масел. При нагреве до 180 °C они лезут наружу. Если сверху уже нанесён порошок, газ пробивает непросохшую плёнку и оставляет точечные пузыри и проколы (пинхолы). Покрытие выглядит рябым и в этих точках корродирует.

Лечится дегазацией. Голую оцинкованную деталь сначала прогревают отдельно при 190–220 °C в течение 10–20 мин, газ выходит на чистой поверхности и ничего не портит. Деталь остужают ниже 30 °C, потом напыляют порошок и полимеризуют штатно. Пропуск дегазации горячеоцинковки это самая частая ошибка на цинке, и она вылезает не сразу, а как рябь после первого же цикла.

Шаг	Режим	Зачем
Абразив / щётка	P180–P240	снять белую ржавчину цинка
Обезжиривание	щёлочь 50–70 °C, 3–10 мин	убрать масла
Дегазация	190–220 °C, 10–20 мин	выгнать газ до напыления
Остывание	ниже 30 °C	порошок не спекается раньше времени
Напыление + полимеризация	полиэфир 180–200 °C, 10–20 мин	финишное покрытие

Электрооцинковку тоже надо дегазировать?

Тонкую электрооцинковку (гальванику 5–15 мкм) дегазируют мягче или пропускают: пор мало, газа почти нет. Обязательна дегазация именно горячего цинка 40–120 мкм. Разбор нюансов по цинку и алюминию есть в статье про покраску оцинковки с дегазацией.

03 / истираниеСтойкость покрытия под нагрузкой

Балка стеллажа работает на истирание: паллета садится с трением, короб цепляет край, погрузчик задевает стойку. Жидкая эмаль на таких контактах облезает до металла за сезон, порошок держится годами. Полиэфир не трескается на изгибе и не откалывается от удара, поэтому под складскую абразивную нагрузку берут именно его слоем 60–80 мкм.

Толщину подбирают под задачу. Внутренний сухой склад с лёгкими коробами это 60 мкм полиэфира по фосфатированной стали. Паллетный ряд под погрузчик это 70–80 мкм: запас на трение в зоне посадки паллеты. Влажный или уличный склад это оцинковка плюс полиэфир двухслойкой 100–160 мкм. Гнаться за лишней толщиной не надо: слой толще 120 мкм одним проходом даёт шагрень и хуже держит удар из-за внутренних напряжений.

Эпоксид или полиэфир для стеллажа?

Для внутреннего склада годится и гибрид эпоксид-полиэфир: он твёрже и стоит дешевле. Для улицы и открытых навесов только полиэфир: чистый эпоксид под солнцем мелит и выгорает за 1–2 сезона. Сравнение по стойкости в материале про эпоксидную и полиэфирную краску.

Кромки балок протираются раньше плоскостей, что делать?

На острой кромке порошок в электростатике стягивается тонко и первым сходит. Кромки штампованных балок скругляют или прокатывают, а толщину контролируют толщиномером именно на рёбрах, а не только на плоскости. Про замер есть отдельный разбор про толщиномер.

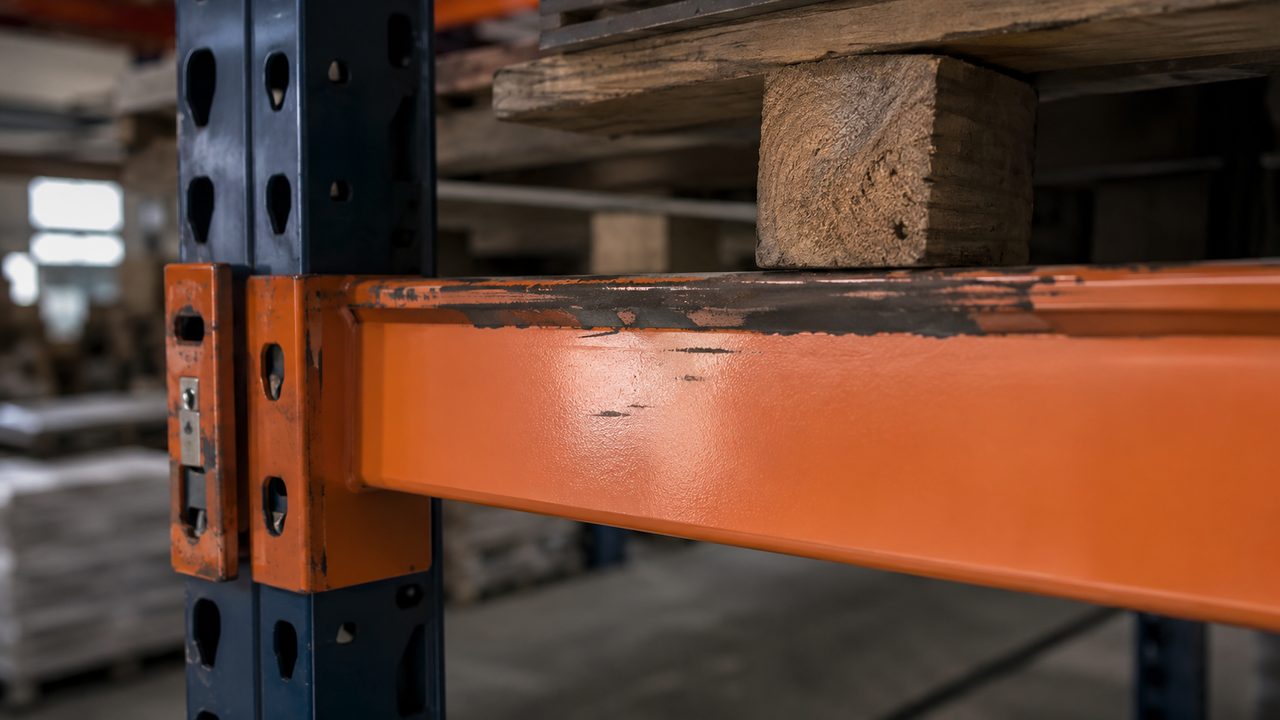

Зона посадки паллеты на порошково окрашенной балке стеллажа со следами истирания покрытия под нагрузкой — fig.02 — зона трения паллеты на балке: полиэфир 70–80 мкм держит абразив там, где эмаль облезла бы за сезон

04 / длинномерСтойки 2–3 м и посадка в камеру

Стойка-рама это длинномер. Балки короткие и укладываются как угодно, а стойка 2–3 м диктует габарит камеры. Есть два пути. Вертикальная навеска в высокой камере от 2,7–3 м по высоте: стойка висит за верхний торец, занимает мало пола, но требует потолка цеха под 4 м с учётом крюка и траверсы. Горизонтальная посадка в проходной печи 6–9 м: длинномер идёт лёжа на траверсе, потолок не нужен, но печь занимает длину.

При вертикальной навеске длинная тонкая стойка при 180 °C теряет часть жёсткости и может повести, если висит криво. Точку навеса ставят по оси, чтобы стойка висела отвесно, тогда прогиба нет. Стойки 3 м и длиннее для склада проще гнать горизонтально: меньше риск винта и удобнее загрузка. Тонкости негабарита разобраны в материале про длинные и негабаритные детали.

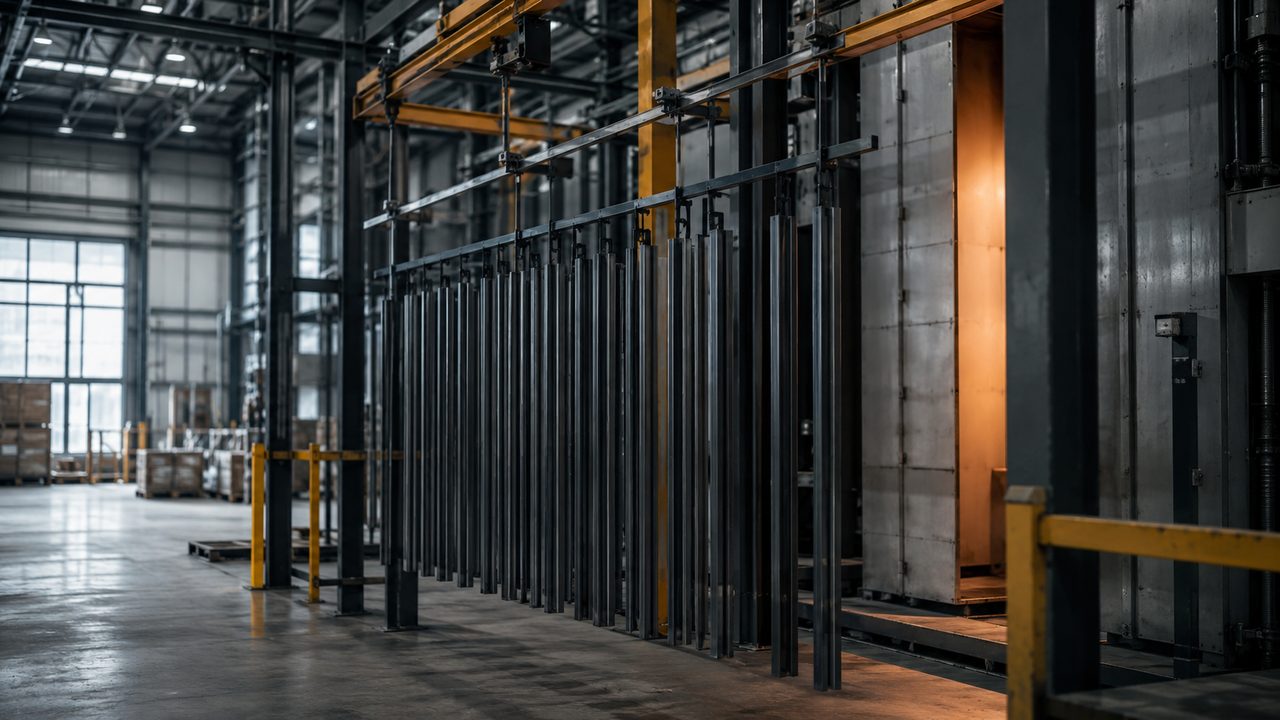

Длинномерные стойки стеллажа 3 метра на горизонтальной траверсе в проходной камере полимеризации — fig.03 — стойки 3 м лёжа на траверсе в проходной печи: без риска повести и без высокого потолка цеха

Стойка не влезает по высоте, резать или искать печь?

Резать несущую стойку под покраску нельзя: шов ослабит нагрузочную способность. Стойку 3 м красят целиком в проходной или высокой камере. Если своей печи нет, партию везут на участок с длинномерной камерой, стык на несущем профиле недопустим.

05 / цветБыстрая смена цвета под заказ

Один и тот же стеллаж уходит на разные склады в разных цветах: синий RAL 5005 под корпоративный склад, серый RAL 7035 под нейтральный, оранжевый под зону погрузки. При серийной покраске смена цвета это перезарядка порошка в бункере пистолета и продувка тракта, 10–20 мин между партиями.

Экономят так: заказы группируют по цвету и красят все синие рамы подряд, потом все серые, а не переключаются на каждой детали. Быстрая смена нужна для мелких партий под конкретный заказ, где одна модель идёт в трёх цветах. Про минимизацию простоя на переключении есть разбор про быструю смену цвета в камере. И маркировка: на видное место стойки после покраски клеят табличку допустимой нагрузки на ярус и секцию, её не закрашивают и не перекрывают порошком.

Порошок разных цветов не смешивается в камере?

В камере полимеризации нет: там детали уже напылены и просто спекаются. Смешивание возможно в пистолете и напылительной кабине, поэтому при смене цвета продувают тракт и меняют фильтр. Про рекуперацию порошка есть материал про просеивание и повторное использование.

06 / экономикаЭкономика серии и режим партии

Себестоимость покрытия одной детали в серии падает за счёт того, что печь греется один раз на партию. Выход камеры на 180 °C и её остывание это фиксированный расход энергии, и он делится на 40 деталей одинаково что при загрузке в одну балку, что в сорок. Поэтому пустые прогоны и мелкие партии убивают экономику, а полная загрузка одинаковых деталей её вытягивает.

Практика такая: набирают партию одного типоразмера и цвета, настраивают режим по контрольной детали, гонят полную загрузку, отсчитывают выдержку 10–20 мин после выхода массы на температуру. Одинаковость деталей снимает главную головную боль серийной покраски, когда в одной садке тонкая полка перегревается, пока толстая стойка ещё не добрала. Здесь стойки со стойками, балки с балками, режим один. Про снижение затрат на цикл есть разбор про энергосбережение камеры.

Складской металл прощает многое, но не пропущенную дегазацию цинка и не тонкий слой в зоне трения балки. Серия даёт скорость и цену, а покрытие живёт четверть века только если цинк дышал до напыления, а не после.
