Энергосбережение камеры полимеризации: как снизить расход электричества

Короткий ответ

Один цикл полимеризации в камере на 8–9 м³ тратит 16–25 кВт·ч. Больше половины уходит на нагрев металла деталей и оснастки, а не воздуха. Снизить счёт: утеплить стенку до 100 мм, уплотнить двери, поставить рекуператор на вытяжку, облегчить подвесы, грузить камеру полностью и работать по ночному тарифу. Суммарно реально срезать 30–50 % расхода.

Металлическая деталь массой 1 кг при нагреве от 20 °C до 200 °C поглощает около 0,026 кВт·ч. Партия из 30 кг деталей плюс 15 кг оснастки забирает уже больше 1,1 кВт·ч только на прогрев железа. Это и есть основная статья расхода: воздух в камере весит копейки, а вот металл, который в неё загружают, съедает энергию по-крупному. Дальше разберём, где именно теряются киловатты и как каждую утечку заткнуть.

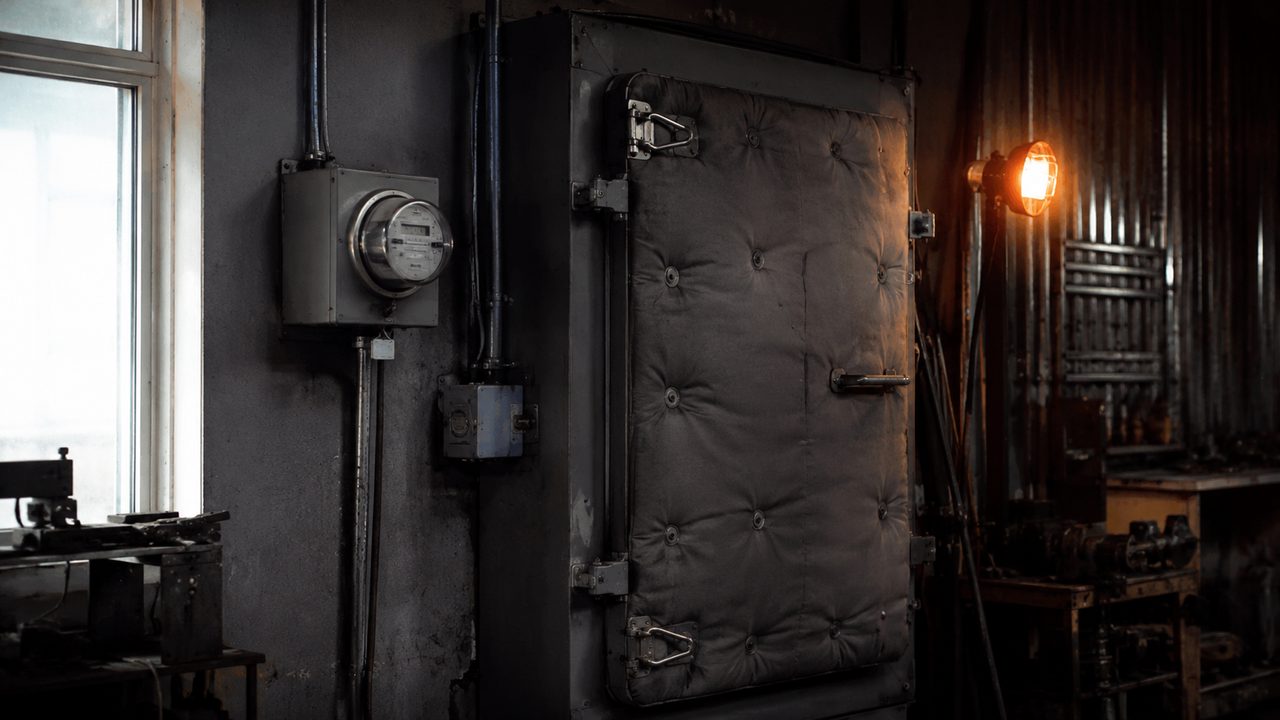

Электросчётчик и камера полимеризации порошковой краски с утеплённой дверью — fig.01 — счётчик считает не воздух, а нагрев металла: детали, оснастку, массу камеры и потери через ограждение

01 / балансКуда уходит энергия за один цикл

Прежде чем экономить, разложим расход по статьям. Для утеплённой электрокамеры 8–9 м³ с загрузкой металлических деталей типовой баланс энергии цикла выглядит так.

Статья расхода	Доля	Что это
Нагрев деталей и оснастки	45–55 %	прогрев металла и подвесов до 200 °C
Потери через ограждение	15–25 %	стены, дверь, мостики холода
Сброс тепла вентиляцией	15–25 %	горячий воздух в вытяжку
Прогрев массы камеры	5–15 %	внутренний лист, каркас, экраны

Вывод простой: воевать надо с самыми жирными долями. Нагрев деталей уменьшить нельзя, деталь всё равно нужно прогреть по режиму. Зато можно резать всё остальное: лишнюю массу оснастки, потери через стенку и дверь, сброс тепла в трубу.

Сколько кВт·ч выходит на цикл в деньгах?

При расходе 20 кВт·ч и дневном тарифе 6 руб за кВт·ч цикл стоит 120 руб. По ночному тарифу 2,5 руб тот же цикл обходится в 50 руб. При четырёх циклах в день разница в месяц набегает под 8 000 руб только на тарифе.

02 / оснасткаЛёгкие подвесы вместо массивных траверс

Оснастка греется каждый цикл вхолостую: её задача держать деталь, а не запасать тепло. Но по теплофизике железо не разбирает, деталь оно или крючок. Массивная траверса из уголка 50×50 весом 15 кг при нагреве до 200 °C поглощает около 0,39 кВт·ч за цикл. При четырёх циклах в день это 1,56 кВт·ч, а за месяц под 35 кВт·ч впустую.

Замена на трубчатые подвесы и тонкие крючки из проволоки 4–6 мм снижает массу оснастки в 2–3 раза. Освободившаяся энергия идёт либо на деталь, либо экономится. Дополнительный плюс: лёгкая оснастка сама быстрее выходит на режим и не «тянет» температуру детали вниз в первые минуты.

Как посчитать, сколько энергии ест оснастка?

Умножьте массу в кг на 0,026 кВт·ч (это нагрев 1 кг стали на 180 °C). Траверса 15 кг обходится в 0,39 кВт·ч за цикл. Если оснастка тяжелее партии деталей, вы платите за нагрев железа больше, чем за покраску.

Не остынет ли деталь на тонком подвесе?

Наоборот. Тонкий подвес имеет малую теплоёмкость и не отбирает тепло у детали в зоне контакта. Массивный крюк в точке зацепа работает как холодный сток, из-за чего рядом бывает недополимеризация. Подробнее про выбор подвесов есть в разделе про оснастку и заземление.

03 / ограждениеУтепление, двери и мостики холода

Теплопотери через стенку растут линейно с разницей температур и обратно пропорциональны толщине утеплителя. Переход с 50 мм базальтовой ваты на 100 мм уменьшает поток тепла через стенку примерно вдвое. На статье «потери через ограждение» это даёт 10–20 % экономии от расхода цикла.

Но толщина стенки не главная утечка. Тепло уходит через дверь, вводы ТЭНов и датчиков, сквозной металл каркаса. Плохо уплотнённая дверь с щелью 3–5 мм по периметру сливает горячий воздух не хуже открытой форточки. Термостойкий базальтовый шнур в притворе двери и заделка вводов возвращают 5–15 % расхода. Детальный разбор материалов есть в статье чем утеплить камеру, а про притвор читайте в статье про двери и теплопотери.

Быстрая проверка ограждения

Прогрейте камеру до 200 °C и проведите ладонью вдоль двери, швов и вводов. Горячие струи чувствуются сразу. Наружная стенка при 100 мм ваты должна быть тёплой (35–45 °C), но не обжигать. Если стенка горячая, значит утеплитель тонкий или есть щели.

Что экономит больше: толще стенка или лучше дверь?

Почти всегда дверь и вводы. Стенка на 100 мм уже работает близко к пределу разумного, а вот щель в притворе или открытый ввод ТЭНа теряет тепло в разы интенсивнее квадратного метра стенки. Сначала уплотнения, потом толщина.

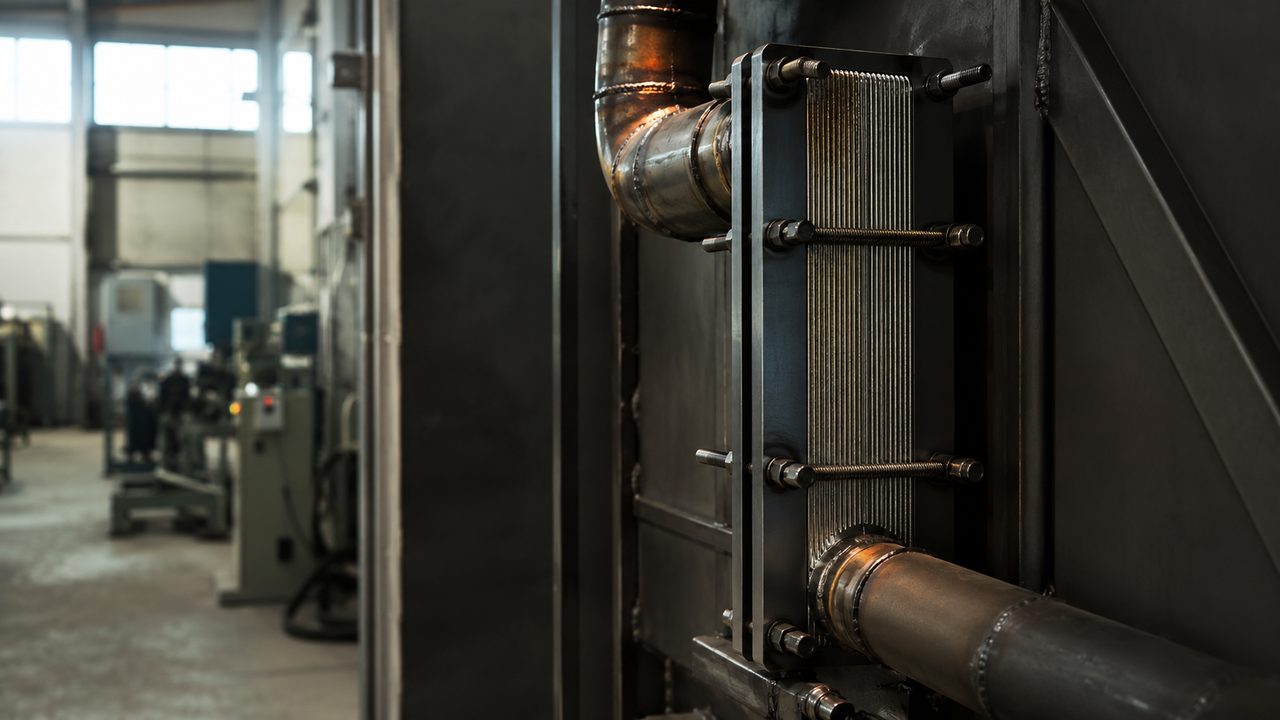

Пластинчатый рекуператор тепла на воздуховоде камеры полимеризации — fig.02 — узел рекуперации тепла из отходящего воздуха

04 / рекуперацияВозврат тепла из отходящего воздуха

Камере нужна вытяжка: продукты возгонки порошка и лаковый угар надо сбрасывать. Но вместе с ними в трубу улетает горячий воздух. При объёме сброса 200–400 м³/ч и температуре 180 °C это ощутимый поток тепла наружу.

Пластинчатый рекуператор ставят так, чтобы горячий вытяжной поток отдавал тепло входящему свежему воздуху через стенки пластин, не смешиваясь с ним. КПД бытовых пластинчатых рекуператоров 40–60 %. На сбросе 300 м³/ч это 1–3 кВт возвращённой мощности, которую иначе пришлось бы добирать ТЭНами. Подробнее про требования к вытяжке читайте в статье про вытяжку и вентиляцию.

Не забьётся ли рекуператор возгонкой порошка?

Пластины постепенно покрываются налётом, поэтому берут разборный рекуператор с доступом к пластинам для чистки. Промывают раз в 1–2 месяца при активной работе. Если этого не делать, КПД падает и растёт сопротивление вытяжки.

За сколько окупается рекуператор?

При возврате 2 кВт и работе 6 часов в день это 12 кВт·ч экономии в сутки, около 260 кВт·ч в месяц. По дневному тарифу это под 1 500 руб в месяц. Установка окупается за 1–2 сезона активной эксплуатации.

05 / загрузкаПолная камера против частых пусков

Постоянная часть расхода цикла, то есть прогрев самой камеры и разгон до режима, почти не зависит от того, одна деталь внутри или сорок. Эти киловатты тратятся всё равно. Поэтому чем полнее загрузка, тем меньше энергии приходится на одну деталь.

Сравним: один цикл с 40 деталями против четырёх циклов по 10 деталей. В первом случае камеру разогревают один раз, во втором четыре. Экономия на деталь выходит 30–45 %. Группировать загрузку выгоднее, чем гонять полупустую камеру ради срочности. О том, как правильно раскладывать детали без перегруза, есть отдельный разбор про размеры камеры.

Можно ли грузить камеру под завязку?

До предела, при котором сохраняется циркуляция воздуха между деталями. Если детали стоят вплотную, центр партии не прогревается и получается недополимеризация. Оставляйте зазоры 30–50 мм и следите, чтобы вентилятор продувал всю загрузку.

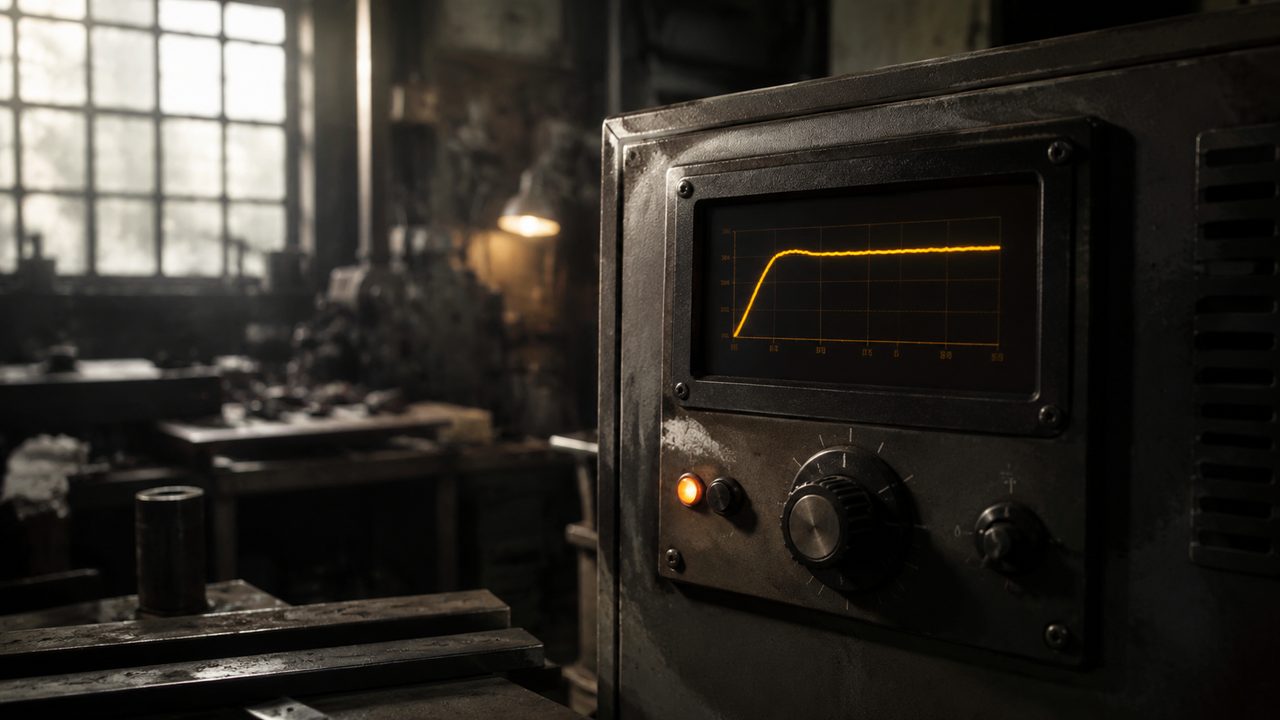

Панель ПИД-регулятора камеры полимеризации с ровным графиком температуры — fig.03 — точный ПИД держит температуру без выбегов

06 / автоматикаТочный ПИД без перегрева и рывков

Плохо настроенный регулятор работает как тихая утечка денег. При грубой настройке камера перелетает уставку на 10–20 °C, потом откатывается, снова догоняет. Каждый лишний градус над режимом это лишняя энергия, а рывки нагрева изнашивают контакторы и ТЭНы.

Настроенный ПИД держит температуру в коридоре ±3 °C без выбегов. Это экономит 5–10 % энергии на перерегулирование и заодно улучшает качество покрытия: деталь не перегревается и порошок не желтеет. Как настроить контур, разобрано в статье про терморегулятор и автоматику, а про инерцию разогрева читайте в разборе выхода на режим.

Как понять, что ПИД настроен плохо?

Смотрите на график или показания: если после выхода на режим температура скачет вверх-вниз на 10 °C и больше, а ТЭНы щёлкают рывками, значит настройка грубая. Нужно уменьшить пропорциональную зону и подобрать интегральную составляющую, чтобы убрать выбег.

07 / тарифНочной тариф и режим работы

Самая дешёвая переделка стоит ноль рублей: перенести прогоны в ночную тарифную зону. При двухтарифном счётчике ночная ставка обычно в 2–3 раза ниже дневной. Цикл на 20 кВт·ч по дню за 6 руб стоит 120 руб, ночью за 2,5 руб всего 50 руб.

Если объём производства позволяет, планируйте серии окраски на вечер и раннее утро. Подбор мощности ТЭНов под нужный темп разогрева разобран в статье про расчёт ТЭНов. Чем быстрее камера выходит на режим, тем короче цикл и тем плотнее партии влезают в ночное окно.

Стоит ли ставить двухтарифный счётчик ради камеры?

Если камера работает регулярно и потребляет от 300 кВт·ч в месяц, замена счётчика окупается за пару месяцев. При эпизодической работе несколько циклов в неделю выгода меньше, но всё равно есть, особенно на разогреве.

Все меры вместе сколько дают?

Утепление и уплотнения 15–30 %, рекуператор 10–20 %, лёгкая оснастка и полная загрузка ещё 15–30 %, тариф режет счёт вдвое на прогонах в ночь. По расходу энергии реально выйти на 30–50 % экономии, по деньгам с учётом тарифа выгода ещё выше.
