Порошковая покраска ворот, заборов и сварных конструкций
С воротами и заборами сыпется не краска, а подготовка: сварной шов с окалиной и брызгами держит порошок хуже гладкого металла, и по нему покрытие сходит первым. Порядок такой: зачистить швы до уровня Р2–Р3 (брызги, грат, подрезы, окалина), скруглить кромки до радиуса от 2 мм, дать цинк-грунт 60–90 мкм и полиэфир сверху. Габарит: секция до 3 м входит в камеру 3,5 м, длиннее либо режут, либо ищут проходную печь 7–9 м. Длинные секции вешают за 2–4 точки, иначе прогиб на жаре.
Заборная секция 2,5 м и камера 3 м сходятся впритык, а вот распашные ворота 4 м в такую печь целиком не лезут. Крупногабарит это первая развилка порошковой покраски сварных конструкций: либо камера принимает изделие целиком, либо приходится резать или красить частями с видимым стыком. Вторая развилка это сам сварной шов. Гладкий прокатный лист покрывается порошком ровно, а зона шва с брызгами, окалиной и подрезами становится тем местом, где через сезон-два вылезает рыжина. Разберём подготовку, антикор для улицы и посадку в камеру по узлам.

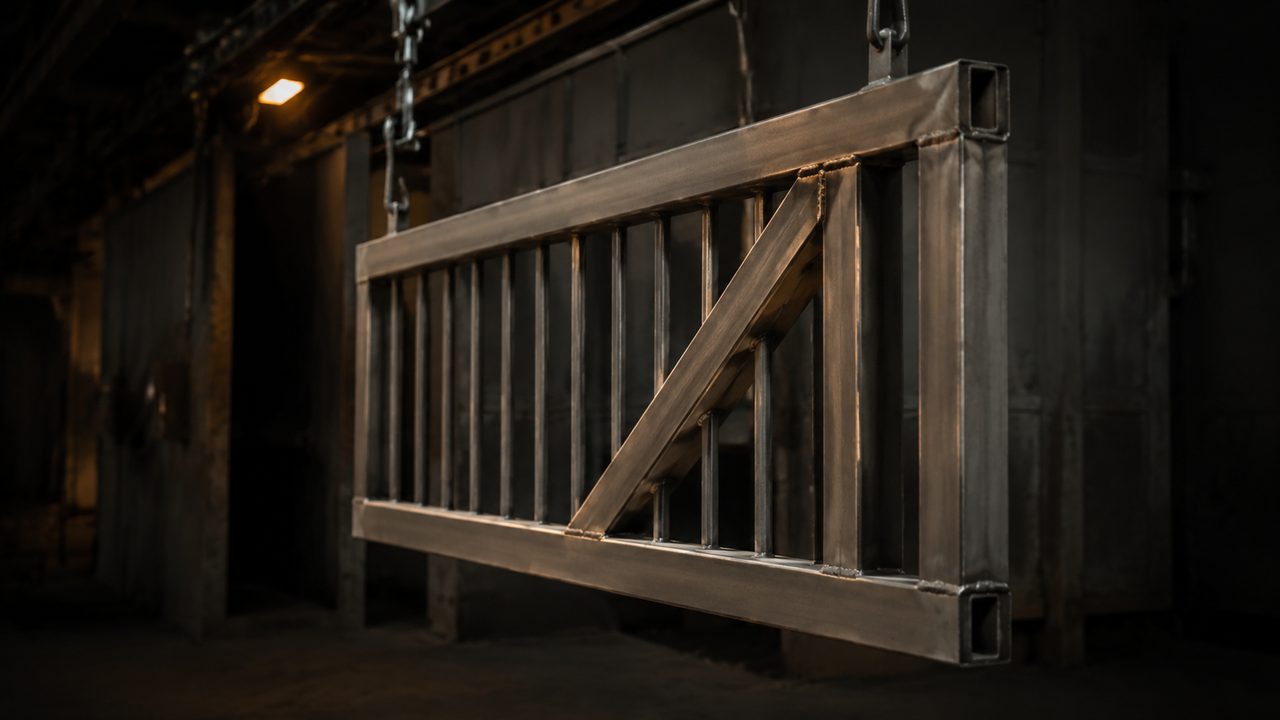

01 / швыЧек-лист подготовки сварного шва
Порошок не прощает того, что прощает жидкая эмаль. Он тянется в электростатическом поле и на острой кромке или бугре шлака ложится тонкой плёнкой, а во впадине подреза наоборот копится. И там, и там покрытие первым теряет защиту. Поэтому шов готовят по уровням, от грубого к чистовому.
- Р1: сбить поверхностные сварочные брызги и грат. Это минимум, ниже которого красить нельзя.
- Р2: сгладить острые и глубокие подрезы, концевые кратеры шва, убрать заусенцы и шлак. Уровень для уличных ворот и заборов.
- Р3: снять все видимые следы резки и сварки, мелкие частицы грата и шлака. Уровень для видовых конструкций под глянец.
Отдельно про окалину. Вокруг шва и в зоне термического влияния сварка оставляет тёмный оксидный слой. Порошок цепляется за окалину, а не за металл под ней, и отходит вместе с корочкой. Окалину сбивают крацовкой (проволочной щёткой на болгарке) или пескоструем, до серого металла. Острые кромки рамы и уголка скругляют до радиуса от 2 мм: на прямом угле краска стягивается к рёбрам и оголяет кромку.
Поры в шве заметны под порошком?
Чем убрать масло и обезжирить сварную раму?
02 / антикорЦинк-грунт и полиэфир для улицы
Забор стоит под дождём и солнцем годами, поэтому однослойный полиэфир 40 мкм для него мало. Уличная схема двухслойная. Первым идёт порошковый цинк-эпоксидный грунт слоем 60–90 мкм: он работает как жертвенный анод, цинк корродирует вместо стали, и даже при царапине до металла ржавчина не расползается под покрытием. Сверху кладут полиэфировый порошок, стойкий к ультрафиолету, эпоксид на солнце мелит и выгорает, полиэфир держит цвет.
Толщина под улицу набирается так: 35–60 мкм грунта плюс верхний слой, общая толщина двухслойки доходит до 140–190 мкм. Такая система соответствует классам коррозионной среды C4–C5, то есть промзоне и морскому побережью. При грамотной подготовке швов и двухслойке покрытие на заборе держится 20–25 лет без перекраски.
Обязательно фосфатировать перед цинк-грунтом?
03 / габаритГабарит камеры под ворота и секции забора
Крупногабарит упирается в длину печи. Стенка камеры всего около 75 мм благодаря минеральному волокну, так что внешний размер почти равен полезному объёму, и считать надо по нему. Ниже ориентиры под типовые изделия.
| Изделие | Габарит изделия | Камера (длина × выс × шир) |
|---|---|---|
| Секция забора | до 2,5 м | 3,0 × 2,0 × 1,2 м |
| Распашные ворота (створка) | 2–3 м | 3,5 × 2,2 × 1,2 м |
| Откатные ворота, рама | 4–6 м | 7,0 × 2,5 × 1,5 м (проходная) |
| Пролёты, лестничные марши | до 9 м | 9,0 × 3,0 × 1,5 м, до 600 кг |
Промышленные проходные печи под заборные секции делают 7–9 м длиной, 3 м высотой и 1,5 м шириной, в них входит изделие массой до 600 кг. Проходная камера удобнее тем, что загрузка и выгрузка идут с разных сторон и длинную секцию не разворачивают внутри. Подробнее про расчёт объёма и размеров в материале про размеры камеры полимеризации.
04 / частиКогда красят частями и как быть со стыком
Откатные ворота 6 м в камеру 3 м не влезают. Три выхода: разрезать раму на монтажные части и варить на объекте (шов потом подкрашивают кистью), красить в два захода с перехватом, либо везти на проходную печь. Покраска в два захода даёт зону перекрытия слоёв на середине, где толщина двойная и виден переход. Этот стык прячут в непросматриваемое место: за столб, в нижнюю зону, под элемент обшивки.
Если конструкцию всё же режут под покраску, линии реза планируют по узлам, которые потом закроются накладкой или профилем. Открытый шов после монтажа зачищают и красят вручную ремонтным составом того же цвета, порошком его в поле уже не покроешь. Тонкости покраски того, что не входит в печь, разобраны в статье про длинные и негабаритные детали.
Стык двух заходов сильно виден на глянце?
05 / провисаниеОснастка и провисание длинных секций
При 180–200 °C сталь теряет часть жёсткости, и длинная тонкая секция, висящая на одной точке, прогибается под своим весом. Из печи она выходит винтом или лодочкой, и на монтаже это уже не выправить. Лечится оснасткой.

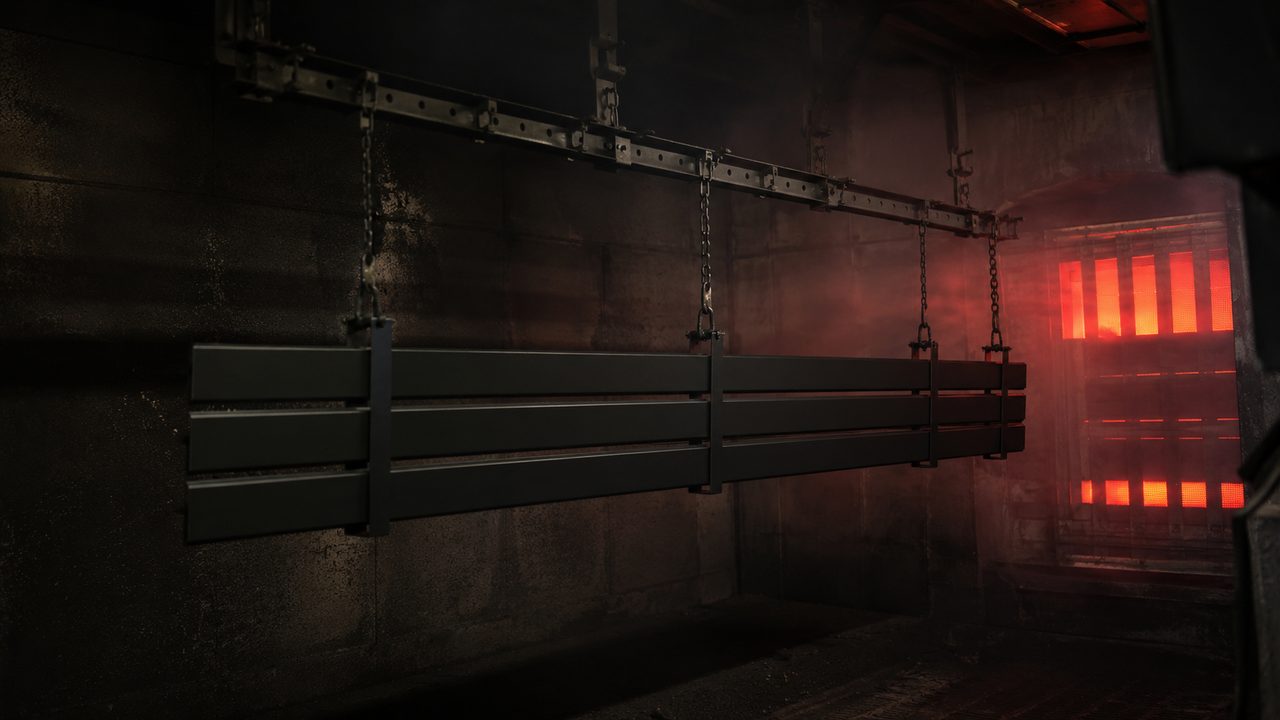

Секцию вешают не за один крюк, а на траверсу за 2–4 точки по длине, чтобы распределить вес и не дать середине провиснуть. Тяжёлые рамы кладут на горизонтальную оснастку (стеллаж-каретку), тогда весь вес на опорах, а не на подвесе. Точки навеса выбирают на жёстких узлах рамы, а не на тонком листе заполнения. И заземление: крупная сварная масса требует плотного контакта на подвесе, иначе порошок ляжет неровно. Про крюки, траверсы и заземление есть отдельный разбор про оснастку и подвесы.
Какой прогиб длинной секции допустим?
06 / режимРежим полимеризации для толстого металла
Сварная рама из уголка и трубы прогревается медленнее тонкого листа: считать надо не по воздуху в камере, а по температуре самой детали. Массивный узел должен добрать до 180 °C и выдержать это время оплавления 20–30 мин, иначе в толстом сечении краска недожжётся и сойдёт, пока на тонких участках она уже спеклась.
Поэтому для крупногабарита закладывают запас по времени: сначала выход всей массы на температуру, потом отсчёт выдержки. Контролировать удобнее по детали, а не по табло терморегулятора. Тонкости температуры и выдержки под разное сечение разобраны в материале про температуру и время полимеризации.
Сварной крупногабарит наказывает за срезанные углы на подготовке жёстче, чем любая мелкая деталь: цена ошибки это перекраска шеститонных ворот, а не одного кронштейна. Швы, окалина, цинк-грунт и правильный подвес окупаются тем, что забор не приходится трогать четверть века.
