Порошковая покраска мелкого крепежа и метизов навалом

Короткий ответ

Партию из 300 болтов подвешивают по одному за час, а навалом в корзину грузят за минуту. Плата за скорость: плохой контакт с землёй у деталей навалом (заряд не стекает, порошок отталкивается) и непрокрас в точках касания. Лечится вращающимся барабаном во время напыления, чистыми зацепами корзины и заземлением до сопротивления ниже 1 МОм. Режим печи стандартный 180–200 °C, 10–15 мин, но по прогретой массе, а не по воздуху.

В сетчатую корзину загрузили 12 кг кровельных саморезов, напылили чёрный матовый полиэфир, отправили в печь. После полимеризации треть саморезов имела серые пятна там, где они лежали друг на друге, а на резьбе полукруглые наплывы, из-за которых крепёж не заходил в шуруповёрт. Ни печь, ни порошок не виноваты. Так ведёт себя любой мелкий крепёж, покрашенный навалом без движения и без разбора с резьбой.

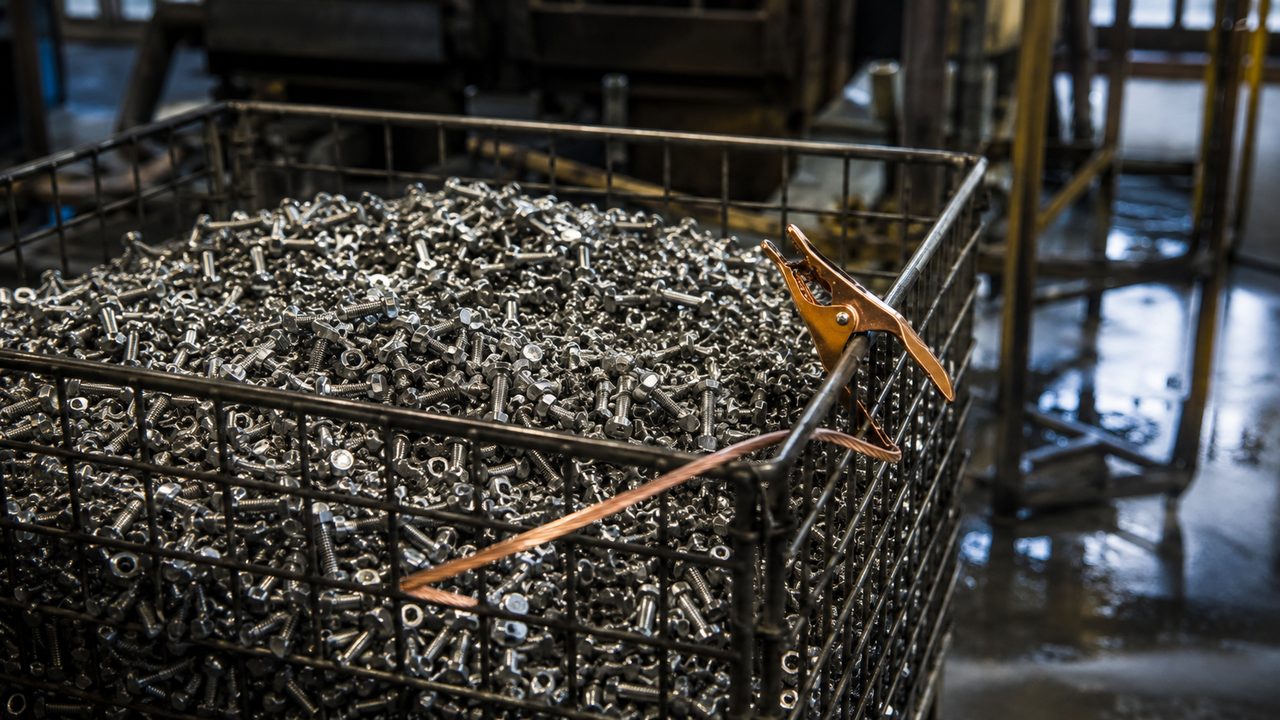

Сетчатая корзина с сотнями болтов и гаек навалом, заземляющий зажим с медным проводом на раме корзины — fig.01 — навал в сетчатой корзине: заземляющий зажим на раме обязателен, иначе заряд не стекает

01 / зачемКогда навал оправдан

Подвешивать каждую гайку на крючок бессмысленно, когда деталей сотни. Арифметика простая: партию из 300 болтов на крючки развесят примерно за час, столько же на съём. Та же партия навалом в корзину грузится за минуту и высыпается за минуту. Выигрыш по трудозатратам в десятки раз.

У навала есть цена. В местах, где детали касаются друг друга и стенок корзины, порошок не долетает и остаётся голый металл. Резьба забивается краской. Контакт с землёй нестабильный, отсюда неровный заряд. Навал берут туда, где эти дефекты допустимы: строительный крепёж, скобы, кронштейны, детали, где важна масса цвета, а не идеал каждой грани.

Для каких деталей навал не подходит?

Для декоративного и ответственного крепежа с рабочей резьбой, где непрокрас и наплыв недопустимы: мебельная фурнитура на виду, крепёж с точной посадкой, детали под уплотнение. Их либо подвешивают поштучно на крючки и оснастку, либо красят навалом с обязательной маскировкой резьбы.

02 / земляЗаземление навала: почему порошок отталкивается

Электростатика работает так: частица порошка садится на деталь и передаёт ей заряд. Пока заряд стекает на землю, деталь притягивает новые частицы. Если пути на землю нет, отрицательный заряд копится на детали, пока она не станет почти такой же отрицательной, как сам порошок, и начнёт его отталкивать. Результат: тонкий неровный слой, который легко сходит.

При навале это главная беда. Деталь в куче касается соседей и корзины хаотично, контакт с землёй то есть, то пропадает. У верхних деталей заземление хуже всего: они лежат на слое таких же деталей, а не на металле корзины. Норматив один: сопротивление от стержня до детали не выше 1 МОм, цель ближе к 0 Ом.

Чистить зацепы каждый раз

Порошок сам по себе диэлектрик. За несколько циклов зацеп корзины, крючок и траверса обрастают коркой краски, и путь на землю рвётся. Точки контакта «корзина - крючок - траверса - конвейер» зачищают до голого металла перед каждой загрузкой. Пропустишь чистку - получишь ту же корзину с плохим зарядом, что и без заземления вовсе.

Как правильно заземлить корзину с крепежом?

Отдельный медный стержень длиной от 2,4 м (лучше 3 м), диаметр 3/4", вбитый в грунт у кабины. Провод сечением 6–8 AWG от стержня к раме кабины и оснастке. Зацеп корзины, крючок и траверса чистые. Проверяют мультиметром: сопротивление до крайней детали в корзине ниже 1 МОм.

03 / касаниеСлипание и непрокрас в точках контакта

Там, где две детали лежат вплотную, между ними нет зазора для облака порошка. Частица туда не залетает, а если и залетит, ей мешает эффект клетки Фарадея: в узкой щели заряд огибает поверхность и не даёт порошку сесть. После печи в этих точках голый металл или тончайший слой, который ржавеет первым.

В статичной корзине проблема неустранима: детали лежат неподвижно весь цикл, точки касания так и остаются под соседом. Единственный выход это движение. Пока барабан вращают во время напыления, детали перекатываются и меняют точки контакта, и то, что было прикрыто секунду назад, открывается под факел гона.

Почему в углублениях и щелях крепежа порошок не садится?

Это клетка Фарадея: электрическое поле огибает узкие впадины и углы, и заряженный порошок туда не заходит. При навале усугубляется взаимным экранированием деталей. Помогает снижение напряжения на гоне (меньше kV - слабее отталкивание в щелях) и хорошее заземление. Подробнее про схожий эффект в тексте про то, почему порошок не липнет.

04 / барабанВращающийся барабан-тумблер против корзины

Барабанное нанесение (tumble spray) решает и заряд, и непрокрас разом. Детали загружают в сетчатый барабан, он вращается, крепёж кувыркается, а гон подаёт порошок через открытый торец. Кувыркание вскрывает все грани по очереди, и точек, весь цикл прикрытых соседом, не остаётся. Средняя партия такой установки 9–14 кг за загрузку.

Заземление в барабане тоже стабильнее: деталь непрерывно трётся о металлическую сетку, контакт с землёй обновляется каждую секунду. Минус это оборудование: барабан с приводом и синхронизацией с гоном дороже простой корзины. Ниже сравнение способов загрузки.

Способ загрузки	Плюс	Минус
Подвеска поштучно	Полный прокрас, чистая резьба, лучшее заземление	Медленно: сотни деталей это часы навески и съёма
Статичная сетчатая корзина	Быстро грузить, дёшево, просто	Непрокрас в точках касания, неровный заряд у верхних
Крючки-гроздья (несколько на крючок)	Компромисс: быстрее подвески, прокрас лучше корзины	Точки зацепа без покрытия, ручная навеска гроздьев
Вращающийся барабан-тумблер	Полное покрытие всех граней, стабильный заряд	Дорогое оборудование, партия ограничена 9–14 кг

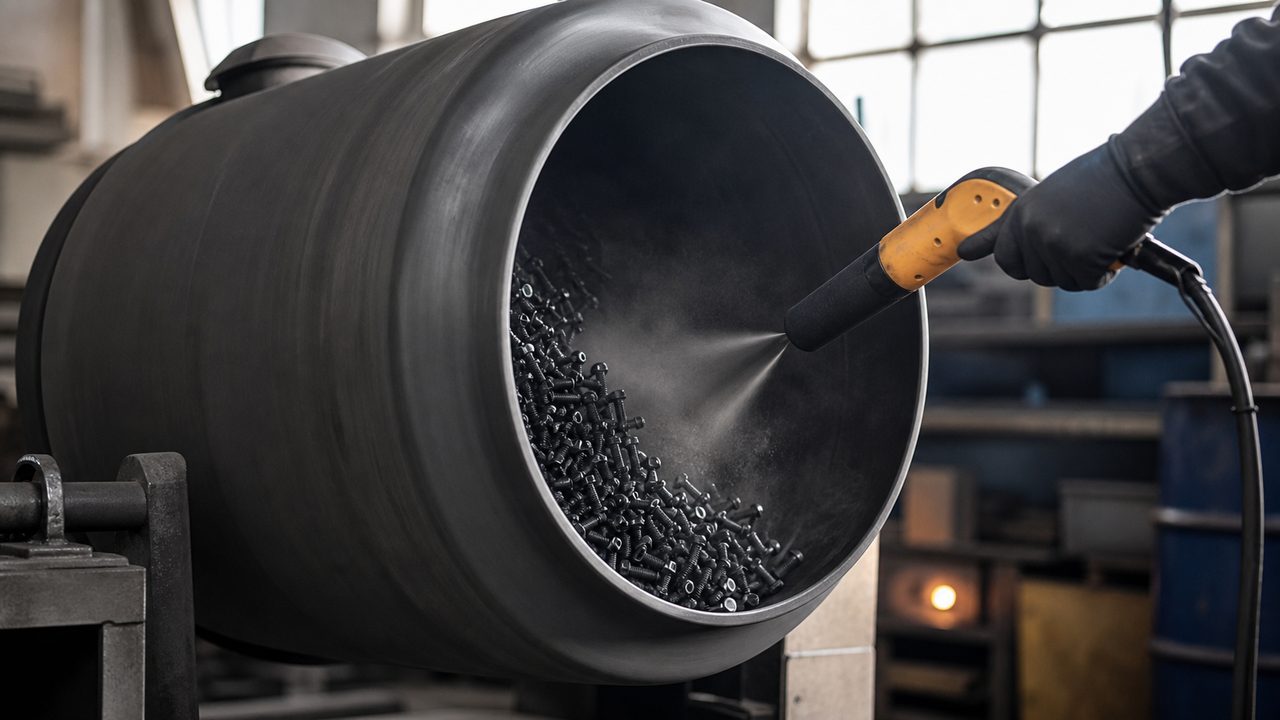

Вращающийся барабан для порошковой покраски, мелкий крепёж кувыркается внутри, пистолет напыляет через открытый торец — fig.02 — барабан кувыркает крепёж во время напыления: точки касания меняются, непрокрасов не остаётся

05 / резьбаЧто делать с резьбой

Слой полиэфира 60–120 мкм на резьбе меняет посадку. Наружная резьба болта распухает, гайка перестаёт наворачиваться, внутренняя резьба гайки сужается. Для крепежа с рабочей резьбой это брак. Три рабочих подхода, от простого к точному.

Красить как есть, чистить после. Самый быстрый и грубый: после печи резьбу прогоняют метчиком и плашкой. Годится для строительного крепежа, где резьба некритична и лишний слой снимается вручную.
Маскировать заглушками. Силиконовые заглушки закрывают резьбовое отверстие, для сквозных берут заглушку на 0,76 мм больше внутреннего диаметра. Материал маски держит температуру полимеризации 190–205 °C. Точно, но на навал не масштабируется, только на штучные ответственные детали.
Термостойкая лента и колпачки. Компромисс для средних партий: наружную резьбу и шпильки обматывают лентой, снимают после печи. Медленнее навала, быстрее поштучной маскировки.

Можно ли красить крепёж навалом и не трогать резьбу вообще?

Можно, если резьба рабочая только на части поверхности и её потом всё равно прогоняют инструментом при монтаже. Кровельные саморезы, глухари, анкеры так и красят: тонкий слой на резьбе сдирается при закручивании. Для крепежа с точной посадкой (болт-гайка на просвет) резьбу защищают, иначе соединение не соберётся.

06 / печьКак полимеризовать массу в корзине

Тут навал ведёт себя не как одиночная деталь. Плотно набитая корзина болтов это 10–14 кг металла в объёме. Воздух прогревает наружный слой, а внутренним деталям тепло идёт через соседей, медленно. Пока датчик показывает 190 °C по воздуху, крепёж в глубине корзины может быть на 150 °C, и полимер в нём ещё не сшивается.

Правило то же, что для любой массивной загрузки: отсчёт выдержки 10–15 минут идёт не от момента загрузки, а от прогрева самого холодного металла. Проверяют пирометром или контактной термопарой по детали из середины или снизу корзины, а не по воздуху. Общие ориентиры по режимам собраны в статье про температуру и время полимеризации, а нюансы тепловой инерции массы в тексте про смешанную загрузку разных металлов.

Не набивать корзину под завязку

Чем плотнее навал, тем хуже прогрев внутренних деталей и тем больше слипаний. Корзина, заполненная на две трети, прогревается равномернее и даёт меньше точек касания, чем набитая с горкой. Лишние 2–3 кг в корзину оборачиваются недопеком в середине и лишним браком.

Как понять, что крепёж в глубине корзины пропёкся?

Достать несколько деталей из центра и низа корзины и проверить на растворитель: пропечённый полиэфир не стирается ацетоном, недопечённый мажется и мутнеет. Если центр сырой, добавить 3–5 минут выдержки или загружать корзину менее плотно. Про недобор температуры отдельно в тексте камера не набирает температуру.

07 / балансГде навал допустим, а где нет

Расчёт всегда один: производительность против качества на резьбе и в точках касания. Навал ускоряет загрузку в десятки раз, но добавляет непрокрас и наплывы, которые для одних деталей норма, для других брак. Отсюда сортировка по требованиям, а не один способ на всё.

Тип детали	Способ	Почему
Кровельные саморезы, глухари	Навал в корзине	Резьба прогоняется при монтаже, непрокрас в кучке не виден
Скобы, хомуты, пружины	Барабан-тумблер	Нужен полный прокрас сложной формы без непрокрасов
Кронштейны на виду	Крючки-гроздья	Компромисс между скоростью и чистой поверхностью
Крепёж с точной резьбой	Подвеска + маскировка	Резьба и посадка не терпят ни наплыва, ни непрокраса

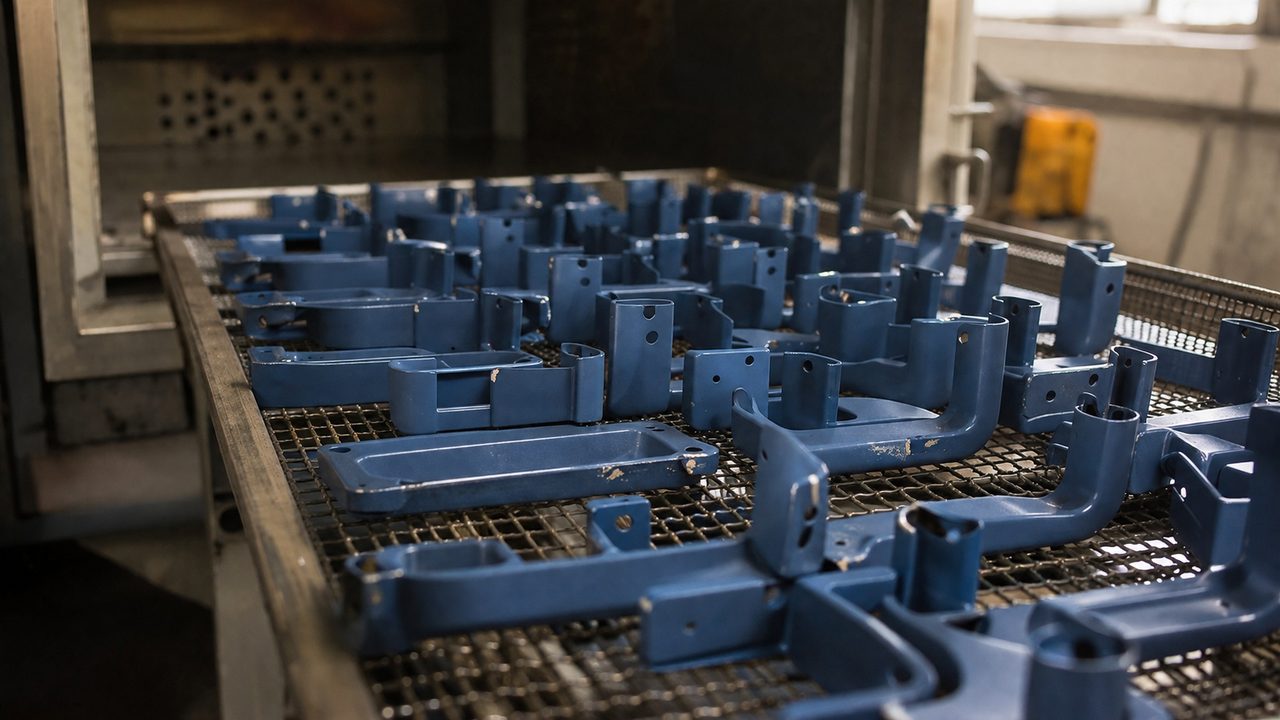

Партия покрашенных скоб и кронштейнов на сетчатом лотке в печи, у части деталей видны голые пятна в точках касания — fig.03 — после статичной корзины в точках касания остаются голые пятна: приемлемо для одних деталей, брак для других

Простой чек перед загрузкой навалом: рабочая ли резьба, видна ли деталь в изделии, критичен ли непрокрас в точке касания. Если на все три вопроса «нет», грузите навал смело. Если хоть на один «да», нужен барабан, гроздья или маскировка. Про оснастку и стабильный контакт с землёй подробно в тексте про оснастку, подвесы и заземление.
