Главная / Контроль качества

Толщиномер: замер толщины порошкового покрытия

Короткий ответ

Толщину порошка меряют толщиномером только после полимеризации и остывания. На стали работает магнитный датчик (F), на алюминии и цветных металлах вихретоковый (N). Перед серией прибор обнуляют по чистой подложке того же металла и проверяют по эталонной плёнке. Норма для порошка 60–120 мкм: тоньше 40 мкм просвечивает и слабо защищает, толще 150 мкм идёт шагрень и трещины на кромках. С детали берут 3–5 точек и усредняют.

Партия кронштейнов ушла заказчику, через месяц вернулась с рыжими точками по кромкам. Замер толщиномером показал 35–45 мкм вместо заявленных 80: маляр гнал скорость, слой лёг тонким, антикор не отработал. Соседняя партия дисков, наоборот, потрескалась по спицам на первой же зиме, там толщиномер выдал 180–210 мкм. Оба брака ловились одним прибором за 2 секунды до отгрузки. Толщина покрытия это число в микронах, а не «на глаз нормально», и от него зависит и защита от коррозии, и внешний вид. Разберём, каким прибором её берут под разный металл и почему без калибровки число врёт.

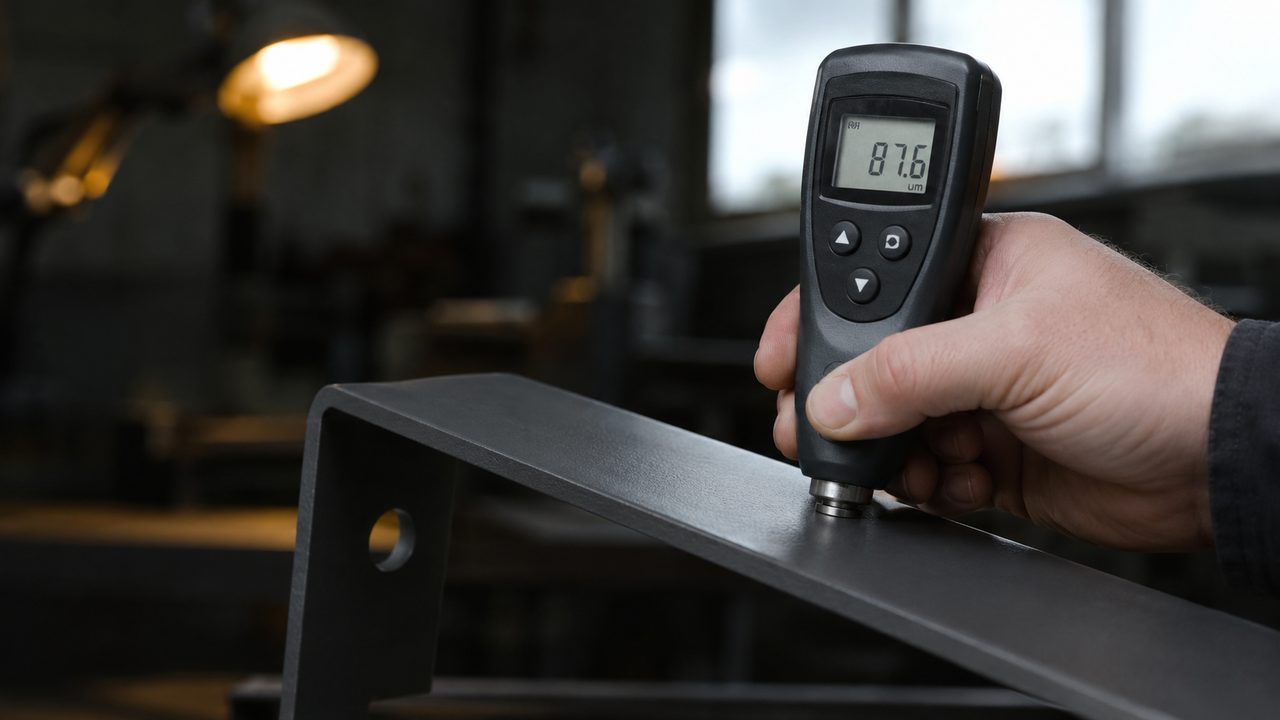

Толщиномер прижат к порошковому покрытию на стальной детали, на экране толщина в микронах — fig.01 — датчик толщиномера на детали: прибор считает толщину непроводящей плёнки над проводящей подложкой и выводит число в мкм

01 / принципыДва принципа: магнитный и вихретоковый

Толщиномеры покрытий делятся на два типа по физике датчика, и путать их нельзя. Магнитный работает по ферромагнитной подложке, вихретоковый по немагнитной проводящей. Тип под металл детали выбирают до замера, иначе прибор либо промолчит, либо соврёт.

Магнитный принцип (обозначают F, ferrous) меряет либо силу отрыва постоянного магнита от стали через плёнку краски, либо изменение магнитного поля катушки. Чем толще непроводящее покрытие между датчиком и сталью, тем слабее магнитная связь. Работает по стали, чугуну, ферритной нержавейке. По алюминию магнит не притягивается вовсе, замер невозможен.

Вихретоковый принцип (обозначают N, non-ferrous) наводит в проводящей подложке высокочастотные вихревые токи. Диэлектрическая плёнка краски отодвигает датчик от металла, вихревые токи слабеют, прибор пересчитывает это в толщину. Работает по алюминию, меди, латуни, аустенитной нержавейке, цинку. По обычной стали вихретоковый датчик даёт грубую ошибку.

Что за маркировка «F/N» на приборе?

Это универсальный двухпринципный толщиномер с комбинированным датчиком: F для стали, N для цветных металлов. Он сам определяет тип подложки по отклику и переключает режим. Для цеха, где красят и сталь, и алюминий, такой прибор удобнее двух отдельных: не надо помнить, каким мерить.

02 / металлПочему тип прибора зависит от металла детали

Ошибка с типом датчика это первая причина неверных чисел у начинающих. Магнитным по алюминию замер не выйдет: нет магнитного отклика. Вихретоковым по стали число будет, но неправильное: сталь и ферромагнитна, и проводит ток, отклик смешивается и прибор врёт на десятки микрон.

Отсюда простое правило: смотрите на металл под краской, а не на цвет покрытия.

Сталь, чугун это магнитный датчик F.
Алюминий, дюраль, латунь, медь, аустенитная нержавейка это вихретоковый датчик N.
Оцинковка это отдельный случай: под цинком сталь, поверх цинк, поверх краска. Магнитный прибор посчитает толщину цинка вместе с краской. Чтобы взять только слой краски, калибруются по оцинкованному образцу без покрытия.

Про особенности покраски цветных металлов и оцинковки есть отдельный материал про алюминий, оцинковку и литьё, а про смешанную загрузку разных металлов статья про нержавейку и разные металлы.

Как понять, магнитная деталь или нет, если не знаю сплав?

Поднесите к чистому месту детали обычный магнит. Притягивается значит сталь или чугун, меряйте датчиком F. Не притягивается значит алюминий, латунь или аустенитная нержавейка, нужен датчик N. Универсальный прибор F/N определит подложку сам, но проверка магнитом занимает секунды и снимает сомнения.

03 / калибровкаКалибровка по подложке и эталонным плёнкам

Голое число из коробки доверия не заслуживает. Показания зависят от металла, его толщины, кривизны детали и шероховатости. Поэтому перед замером прибор привязывают к конкретной детали в два шага.

Первый шаг это обнуление по подложке. Берут кусок того же металла, той же толщины и той же обработки, что и деталь, но без покрытия, и ставят на него датчик. Прибор запоминает ноль. Если подложка тонкая (лист менее 0,5 мм для стали), магнитное поле пробивает металл насквозь и число уходит, тогда обнуляют именно по такому же тонкому образцу.

Второй шаг это проверка по эталонной плёнке. В комплекте идут калибровочные плёнки известной толщины, например 50, 100 и 250 мкм. Плёнку кладут на обнулённую подложку и меряют: прибор должен показать её номинал в пределах паспортной погрешности. Разошлось значит запускают калибровку по этой плёнке.

Порядок перед серией

Обнулить по чистой подложке того же металла и обработки. Проверить по эталонной плёнке из комплекта. Только потом мерить деталь. На это уходит минута, а без неё систематическая ошибка тянется через всю партию и вылезает при приёмке.

Насколько врёт прибор без калибровки по подложке?

На гладком толстом металле того же типа, что зашит в заводскую калибровку, ошибка небольшая, единицы микрон. Но на тонком, кривом или шероховатом основании она доходит до 15–20 мкм, а это уже половина тонкого слоя. При норме 80 мкм такая ошибка либо забракует годную деталь, либо пропустит недокрас.

04 / нормыНормы толщины для порошка: от 60 до 120 мкм

У порошковой краски рабочий диапазон уже, чем кажется. Слишком тонко это плохая защита и просвет подложки, слишком толсто это дефекты и перерасход. Практический оптимум для большинства деталей это 60–120 мкм в один слой.

Толщина слоя	Что получаем	Оценка
менее 40 мкм	просвечивает подложка, слабый антикор	брак, недокрас
40–60 мкм	тонкое декоративное по гладкому металлу	минимум допустимого
60–120 мкм	равномерный цвет, полный антикор	норма
120–150 мкм	антикор, фактурные и муаровые покрытия	верх нормы
более 150 мкм	шагрень, трещины на кромках, перерасход	брак, перекрас

Тонкий слой ниже 40 мкм не перекрывает цвет металла и микрорельеф, антикоррозионный барьер получается дырявым. Толстый слой выше 150 мкм тянет за собой шагрень и апельсиновую корку на плоскостях, а на острых кромках трескается при остывании от внутренних напряжений. Плюс толстая плёнка хуже проваривается изнутри: снаружи сшилась, в глубине недопёк. Про перебор слоя и его дефекты есть материал про подтёки и толстый слой, про общий подход к толщине и числу слоёв статья про толщину и слои.

Какая толщина для уличных деталей с антикором?

Для наружки, где нужен запас по коррозии, держат верх нормы 100–120 мкм, иногда до 150 мкм с грунтом под цветом. Двухслойная система грунт плюс краска даёт суммарно 120–160 мкм. Гнаться за большим смысла нет: сверх 150 мкм прочность падает быстрее, чем растёт защита.

05 / точкиСколько точек мерить и как усреднять

Один замер в одной точке говорит только про эту точку. Порошок ложится неравномерно: на кромках и выступах толще из-за краевого эффекта заряда, в глубоких углублениях и клетках Фарадея тоньше. Поэтому меряют картой точек и усредняют.

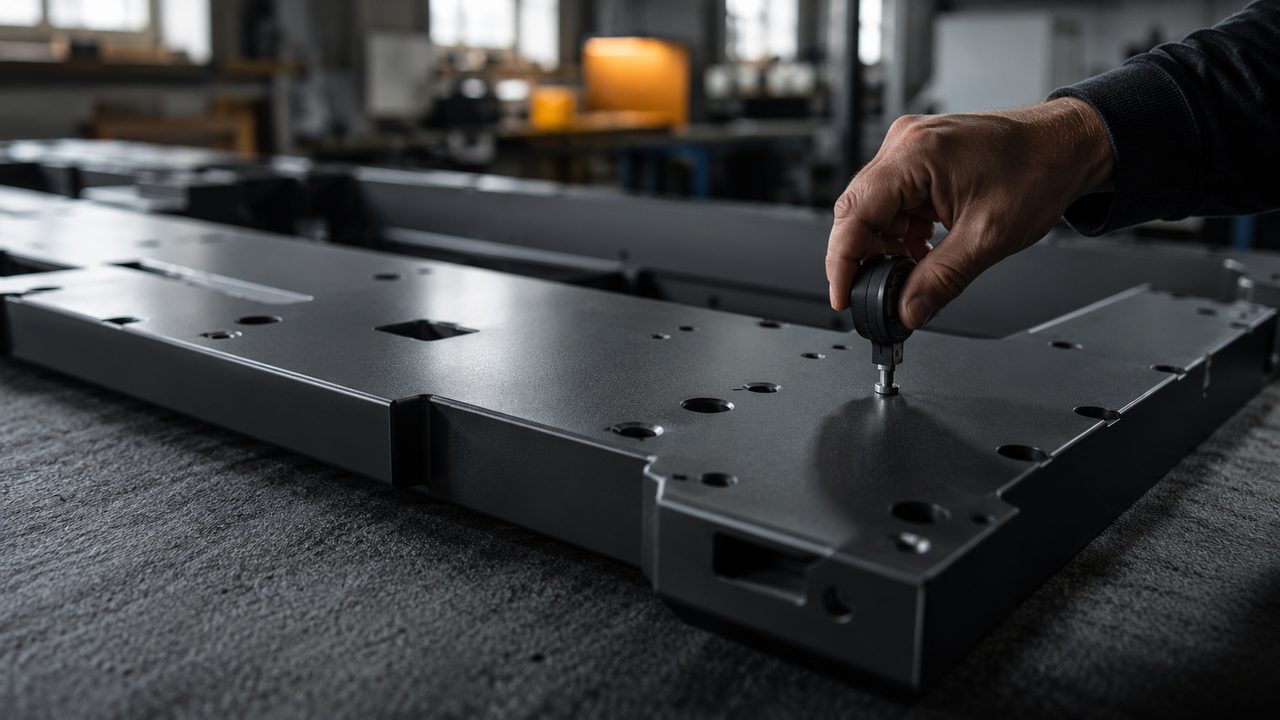

Замер толщины покрытия в нескольких точках детали: центр, края и зоны у подвеса — fig.02 — замер в 3–5 точках: центр, края, зоны у подвеса и в углублениях профиля дают разброс, по которому судят о равномерности напыления

На небольшой детали хватает 3–5 точек: центр, два-три края, зона у подвеса. На крупной панели берут 5–10 точек по сетке. С каждого места делают несколько прижимов и смотрят среднее, потому что единичный прижим может попасть на пылинку или локальный наплыв. Из всех точек считают среднее по детали, а разброс между минимумом и максимумом смотрят отдельно: он говорит о равномерности напыления и полимеризации.

Многие приборы усредняют пачку замеров сами: набираете серию, прибор выдаёт среднее, минимум, максимум и стандартное отклонение. Если минимум провалился ниже нормы, а среднее в допуске, деталь всё равно бракуется по тонкому месту: коррозия пойдёт именно оттуда. Разброс больше 40–50 мкм по одной детали означает неровный обдув или напыление, причины разбирает статья про неравномерный нагрев камеры.

По какому числу принимать деталь: по среднему или по минимуму?

По обоим. Среднее должно попадать в норму, например 80–100 мкм, а минимальная точка не проваливаться ниже допустимого предела (60 мкм для антикора). Деталь со средним 85 мкм, но минимумом 35 мкм на кромке бракуется: тонкое место заржавеет первым, каким бы хорошим ни было среднее.

06 / шероховатостьВлияние шероховатости основания на показания

Гладкий и пескоструенный металл под одним и тем же слоем краски дают разные числа на приборе. Это не поломка, а свойство метода: датчик опирается на вершины микронеровностей, а прибор меряет до усреднённой линии профиля.

На пескоструйной подготовке с профилем 40–70 мкм толщиномер завышает показания на 10–30 мкм относительно фактической толщины плёнки над впадинами. Чем грубее абразив и глубже профиль, тем сильнее завышение. Если калибровать по гладкому эталону, а мерить по пескострую, наберёте лишние микроны, которых в защитном слое нет.

Лечится калибровкой по своей подложке: обнуляют прибор по такому же пескоструенному образцу без покрытия. Прибор запоминает вклад профиля и вычитает его из замера. Тогда число отражает реальную толщину краски, а не сумму краски и шероховатости.

Частая ловушка на пескострую

Обнулили по зеркальному листу, померили пескоструенную деталь, получили 110 мкм, обрадовались норме. Реальная плёнка над впадинами 85 мкм, разница 25 мкм это вклад профиля, а не краска. Всегда обнуляйтесь по подложке с той же шероховатостью, что у детали, иначе завысите толщину и пропустите тонкий антикор.

Как мерить толщину на пескоструенной детали правильно?

Обнулить прибор по контрольному образцу того же металла, обработанному тем же абразивом до той же шероховатости, но без покрытия. Затем проверить по эталонной плёнке и мерить деталь. Так прибор учитывает профиль. Без этого показания завышаются на 10–30 мкм и реальный тонкий слой маскируется под норму.

07 / моментКогда мерить: только после полимеризации

Толщиномером меряют твёрдую сплошную плёнку. Напылённый, но не оплавленный порошок это рыхлый электростатически удержанный слой: под датчиком он сминается, показания случайны. Мокрой толщины у порошка нет как понятия, порошок сухой с момента напыления и до печи.

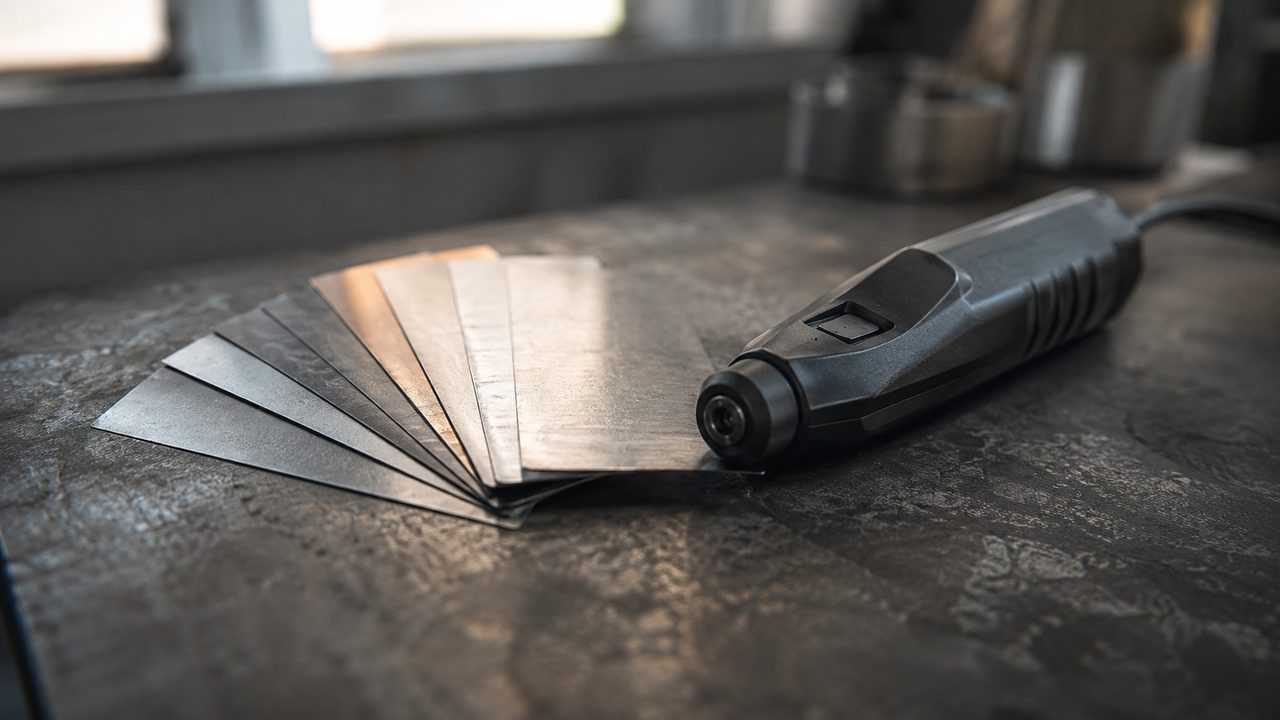

Эталонные калибровочные плёнки известной толщины рядом с толщиномером для проверки — fig.03 — калибровочные плёнки известной толщины: по ним проверяют прибор после обнуления, перед замером детали

Правильный момент замера это после полного оплавления и сшивки плёнки в печи и после остывания детали до комнатной температуры. Горячее покрытие мягче, датчик продавливает плёнку и занижает толщину, плюс тепло уводит электронику. Про сам режим оплавления есть статья про температуру и время полимеризации, а про контроль прогрева массивной детали материал про пирометр.

Ещё до печи толщину прикидывают косвенно, по расходу порошка и настройке пистолета, но это оценка, а не измерение. Единственное точное число даёт толщиномер по остывшей полимеризованной детали. Он же ловит и недокрас, и перебор, и связывает толщину с причинами дефектов: тонко значит быстрое напыление или слабый заряд, толсто и с трещинами значит перебор с последующим растрескиванием на кромках.

Число в микронах превращает приёмку из спора «нормально или нет» в проверку по допуску. Тонкая деталь отсекается до отгрузки, толстая уходит на разбор с маляром, пока перерасход краски не съел маржу партии. Прибор окупается на первой же рекламации, которую он предотвратил.

Можно ли толщиномером проверить второй слой поверх первого?

Прибор меряет суммарную толщину всех непроводящих слоёв над металлом. Отдельно второй слой он не выделит. Чтобы узнать его толщину, замеряют деталь после первого слоя и запоминают число, затем меряют после второго и вычитают. Разница это второй слой. Суммарно двухслойка обычно укладывается в 120–160 мкм.
