Покраска длинных и негабаритных деталей

Q: Какой длины деталь влезет в камеру 2 метра по диагонали?

Пространственная диагональ куба 2×2×2 м равна 3,46 м. Реально с зазорами от стен по 200 мм выходит около 3,0–3,1 м полезной длины. Это без переделки камеры, только за счёт наклонной установки детали.

Короткий ответ

Труба 6 м или секция забора не влезут в камеру 2–3 м целиком. Три пути: вертикаль или диагональ (диагональ куба 2×2×2 м даёт 3,46 м), удлинение камеры со второй зоной нагрева, покраска частями с перекрытием 100–150 мм. Главные враги: градиент по длине (края холоднее на 15–40 °C) и провисание на подвесе при нагреве.

Створка ворот 2,5 м, профильная труба 6 м, секция сварного забора, оградка, лестничный косоур. Всё это упирается в стенку камеры раньше, чем в физику покраски. Печь собрали под диски и фасадные накладки, а приехал заказчик с воротами, и деталь на полметра длиннее внутреннего пространства. Дальше идёт инженерия компромиссов: как выжать из короткой камеры длину, которой в ней нет.

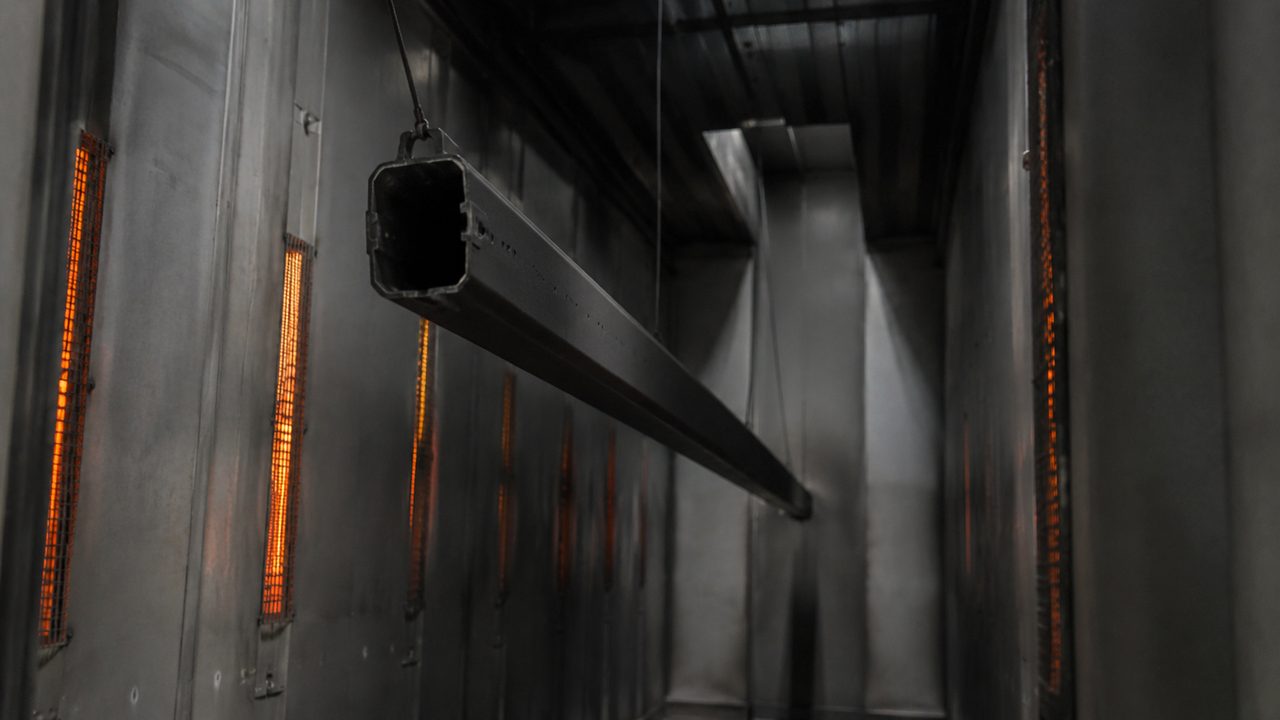

Длинный стальной профиль подвешен по диагонали в высокой камере полимеризации — fig.01 — длинномер по диагонали в высокой камере: наклон отыгрывает лишний метр за счёт высоты

01 / габаритЧто реально влезает в камеру

Первое, что делают с длинной деталью, это прикидывают, войдёт ли она хоть как-то. Прямая установка вдоль камеры ограничена её длиной, но у камеры есть ещё высота и диагональ. Куб 2×2×2 м по пространственной диагонали равен 3,46 м. С зазорами от стен по 200 мм остаётся около 3,0 м полезной длины, то есть детали, которая на прямую установку не проходила.

Дальше решает объём. Ниже ориентир по длине детали и объёму камеры, при котором она прогреется равномерно, а не «серединой». От 6 м одной зоны нагрева мало: концы не добирают температуру.

Длина детали	Минимальный объём	Зон нагрева
до 2 м	2–4 м³	1
2–6 м	5–10 м³	1–2
6–12 м	12–20 м³	2 обязательно

Какой длины деталь влезет в камеру 2 метра по диагонали?

Пространственная диагональ куба 2×2×2 м равна 3,46 м. С зазорами по 200 мм от стен реально помещается 3,0–3,1 м. Это без переделки, только за счёт наклона.

Зачем вообще зазор от стен, если деталь и так впритык?

Зазор 200–300 мм нужен для циркуляции. Прижатый к стенке торец воздух не обходит: там мёртвая зона, деталь недопекается именно с края. Ёмкость камеры считают как объём детали плюс 30% на обдув.

02 / вертикальВертикальная загрузка вместо длины

Если камера выше, чем длиннее, деталь ставят стоймя. Труба 3 м входит в камеру высотой 3,2 м через верхний люк, повешенная за один крюк. Вертикальная компоновка экономит площадь цеха: под неё нужна не длинная камера, а высокая, а высоту при приличном потолке найти проще, чем 6 м по полу.

Всё решает точка подвеса. Деталь висит за верхний торец, центр тяжести строго под крюком, иначе на разгоне вентилятора её раскачивает и она бьётся о стенки. Нижний торец не должен доставать до пола: там холодная зона и застой воздуха.

Плюс вертикали, о котором забывают

Вертикально висящая труба прогревается по длине ровнее горизонтальной. Горячий воздух идёт вверх вдоль всей детали, а не собирается над серединой. Градиент «низ–верх» есть, но им проще управлять обдувом снизу, чем градиентом «центр–края» у горизонтальной установки.

Как повесить длинную деталь вертикально?

Через верхний люк на прочный крюк за одну точку, центр тяжести под подвесом. Зазор от стен 200–300 мм, нижний торец не касается пола. Крюк и траверсу считают на вес детали с запасом: при 190 °C сталь оснастки тоже теряет прочность.

03 / градиентПочему края холоднее центра

Горизонтальная деталь во всю длину камеры упирается торцами в самые холодные точки: у дверей и у стенок. Двери дают утечки тепла и мостики холода, стенки отводят тепло наружу. По длине детали разброс доходит до 15–40 °C. Замер термопарами по трём точкам (два конца и центр) на уставке 190 °C нередко даёт центр 190 °C, а концы 155–170 °C.

Для порошка это приговор одному из краёв. Рабочее окно полиэфиров держится в пределах ±10–15 °C от уставки, а разброс свыше ±5 °C уже гарантирует брак. Недопечённый край даёт мягкую плёнку и слабую адгезию, и заметно это станет не сразу, а через месяц эксплуатации, когда покрытие начнёт сходить именно с концов.

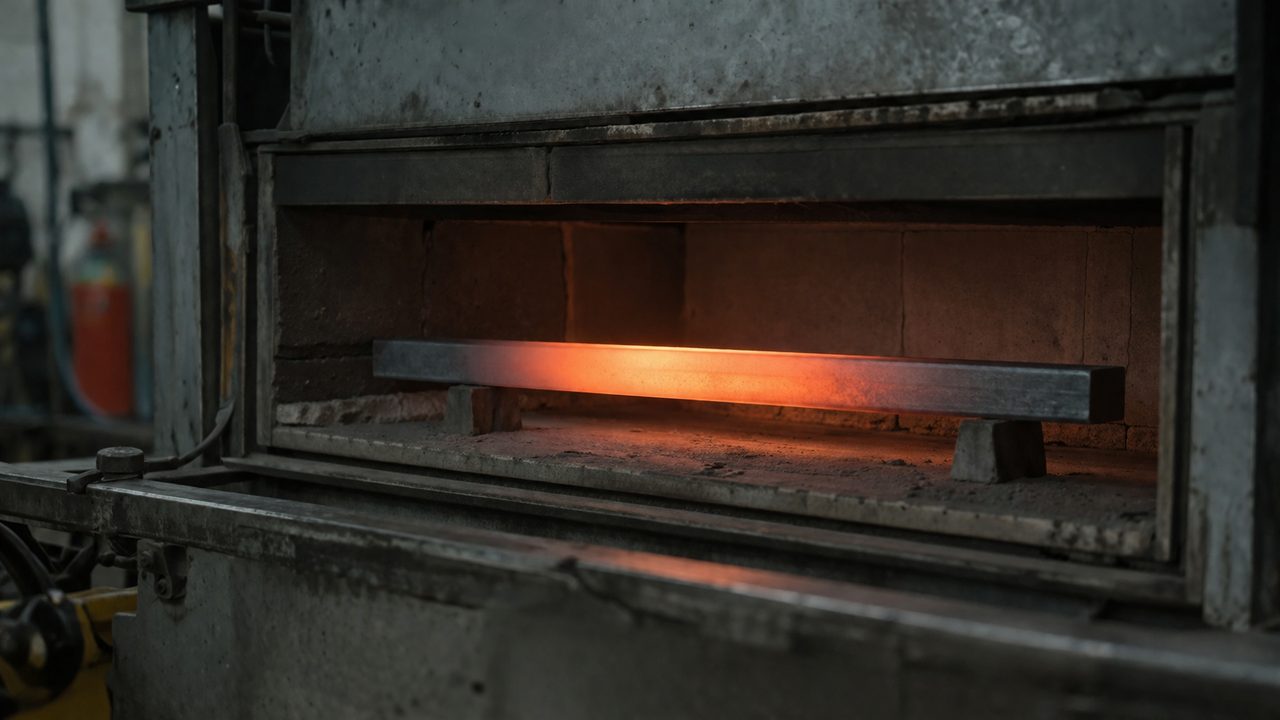

Градиент температуры по длине детали: центр горячий, торцы холоднее — fig.02 — центр детали выходит на режим, торцы у стенок и дверей отстают на 15–40 °C

Лечится это второй зоной нагрева ближе к торцам и направленным обдувом концов. От 6 м длины вторая зона не роскошь, а условие. Как проложить потоки воздуха, чтобы не было мёртвых зон у краёв, разобрано в статье про неравномерный нагрев и вентилятор. Проверить реальную температуру именно на концах детали, а не воздуха рядом, помогает контроль пирометром.

Почему края длинной детали недопекаются?

Концы ближе к дверям и стенкам, там воздух холоднее на 15–40 °C. Середина выходит на 190 °C, концы держат 155–170 °C и не полимеризуются полностью. Помогает вторая зона нагрева и обдув торцов.

Как понять, что край недопёкся?

Тест на растворитель: ватка с ацетоном на конце детали через 30 секунд размягчает недопечённое покрытие, полностью спечённое не реагирует. Если центр держит, а край мажется, градиент по длине подтверждён.

04 / провисаниеДлинномер деформируется на подвесе

Сталь при нагреве не только красится, но и растёт. На 160 °C профиль удлиняется примерно на 1,9 мм на метр, а предел текучести падает. Тонкостенная труба 6 м на двух концах под собственным весом в горячем виде даёт стрелу прогиба в середине. После остывания прогиб частично останется, деталь поведёт.

Для несущего профиля это косметика, для секции забора или створки ворот уже брак: перестанет становиться в проём. Отсюда правило для длинномера: либо вертикальный подвес, где вес тянет деталь ровно вниз и не гнёт, либо горизонтальная установка с промежуточной опорой, а не на двух крайних крюках.

Частая ошибка

Длинную тонкую деталь вешают за два конца, как гамак. В холодном виде она держит форму, в горячем провисает. Опору ставят под центр тяжести или под точку максимального прогиба, а не только по краям. Оснастка и правильные точки подвеса разобраны в статье про подвесы, крючки и заземление.

Провисает ли труба в печи при нагреве?

Тонкостенная на двух опорах провисает. Сталь на 160 °C удлиняется на 1,9 мм/м и слабеет. Труба 6 м на двух крюках прогибается в центре. Вешают вертикально или добавляют опору посередине.

05 / частямиПокраска с перекрытием полос

Когда деталь не влезает никак, её красят по частям. Порядок такой: красят и полимеризуют первый участок, затем сдвигают деталь так, чтобы уже готовая полоса на 100–150 мм зашла в камеру, красят следующий участок с нахлёстом на спечённое покрытие. Свежий порошок ложится на готовую плёнку и при повторном нагреве вплавляется в неё.

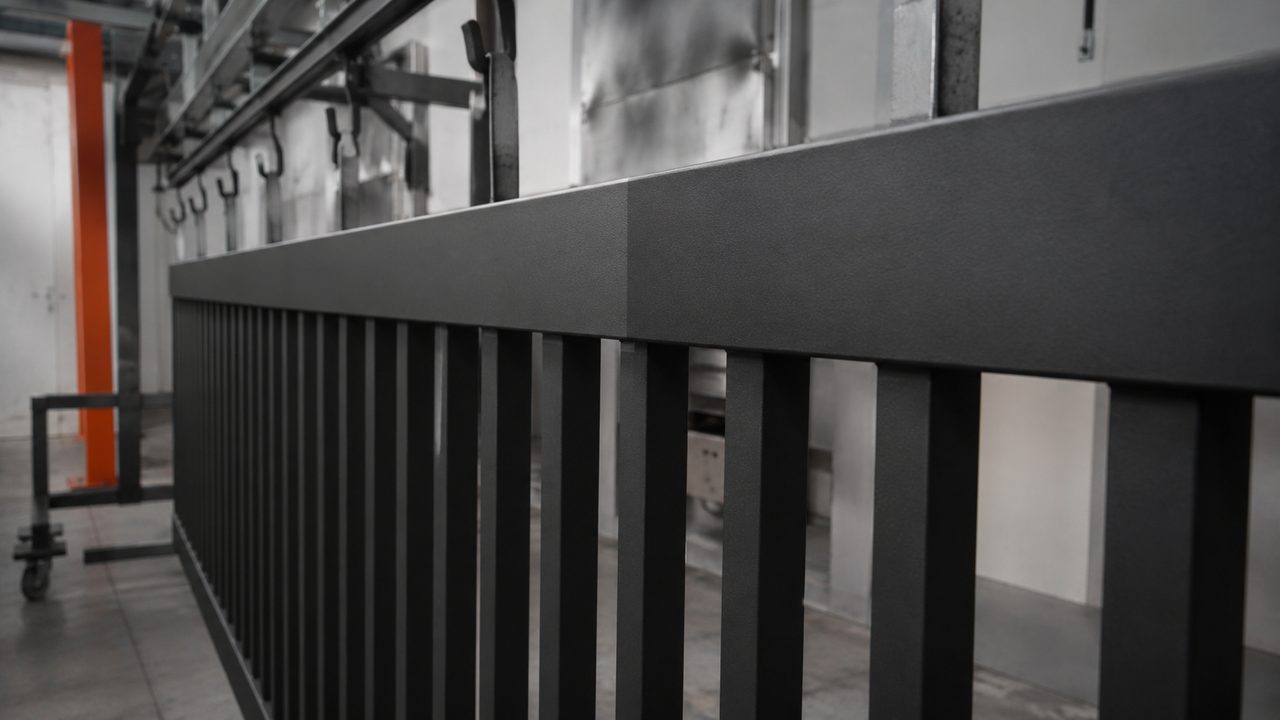

Секция забора, покрашенная в два прохода с перекрытием полос — fig.03 — покраска частями: полоса нахлёста 100–150 мм по уже спечённому покрытию

Стык виден там, где толщина слоёв не совпала. На матовых и текстурных покрытиях (шагрень, муар, антик) перекрытие почти незаметно: фактура прячет границу. На глянце полоса нахлёста ловит блик под косым светом. Поэтому длинномер под глянец либо красят целиком, либо стык уводят на изнанку детали или в зону, которую после монтажа не видно.

Что настроить	Значение
Ширина перекрытия	100–150 мм
Толщина на стыке	одинаковая ±10 мкм
Число проходов	по длине детали ÷ рабочую зону
Заметность на глянце	высокая, прятать стык
Заметность на шагрени	низкая

Толщина на перекрытии остаётся самым тонким моментом. Двойной слой в зоне нахлёста может дать наплыв или потерять фактуру. Как держать ровную толщину и почему её разброс выдаёт проблему, разбирается отдельно в материале про толщину покрытия в микронах.

Можно красить длинную деталь по частям?

Да. Красят участок, полимеризуют, сдвигают деталь с заходом готовой полосы на 100–150 мм внутрь, красят следующий с нахлёстом. Порошок вплавляется в уже спечённое покрытие. Толщина на стыке должна совпадать.

Не сгорит ли уже готовая полоса при втором прогреве?

Полиэфир держит несколько циклов 190 °C без явного пожелтения. Но каждый лишний прогрев накапливается: на светлых цветах после трёх-четырёх проходов возможен лёгкий уход в желтизну. Для многосекционного длинномера светлых оттенков это учитывают.

06 / диагональНаклон как способ выиграть длину

Диагональная установка это компромисс между «влезает» и «прогревается». Деталь ставят под углом, используя и длину, и высоту камеры. Выигрыш по длине реальный: в камере 2×2×2 м наклонная деталь достаёт до 3,0 м против 1,6 м прямой установки вдоль с зазорами.

Плата за это неудобная геометрия обдува. Наклонная деталь перекрывает воздушные потоки не так, как вертикальная или горизонтальная, и один её конец может попасть в застойную зону у угла камеры. Диагональ работает как временное решение для разовой детали, а не как штатный режим. Если длинномер идёт потоком, считают камеру под него, а не мучают короткую наклоном.

Диагональ реально помогает или это самообман?

Помогает для разовой детали: +1,4 м длины в камере 2 м это не мелочь. Но контроль равномерности сложнее: наклонный конец в углу камеры легко попадает в холодную зону. Обязательно проверять температуру именно на этом конце.

07 / решениеКогда своя камера, а когда на сторону

Экономика простая. Каждый лишний м³ объёма добавляет 3–5 кВт мощности, а от 6 м длины нужна вторая зона со своей автоматикой. Проходной тоннель, где деталь едет 0,5–3 м/мин через зоны нагрева и выдержки 15–25 мин, красит длину любую, но стоит как отдельный цех.

Порог решения такой. Если длинномер идёт редким заказом (несколько деталей в месяц), выгоднее отдать на готовую проходную линию, чем гнать под него объём и электричество. Если это основной поток (заборы, ворота, профиль), окупается вертикальная камера или проходной тоннель. Промежуточный вариант для мастерской это высокая камера под вертикальную загрузку: она отыгрывает длину высотой, не требуя 6 м по полу. Прежде чем считать мощность и объём, сверьтесь с материалом про размеры камеры полимеризации: под какой длинномер какие внутренние габариты реально нужны.

Что выгоднее, удлинить камеру или возить на сторону?

Редкий длинномер выгоднее возить на сторону, каждый лишний м³ это 3–5 кВт и вторая зона от 6 м. При постоянном потоке вертикальная камера или тоннель окупаются. Промежуток закрывает высокая камера под вертикальную загрузку.
