Сколько по времени занимает смена цвета в порошковой камере?

От 5 минут до часа в зависимости от оборудования. Автоматические линии с продувкой по манифольду и гладкой кабиной уходят за 5–6 минут, кабина с циклоном и антистатичными стенками за 10–20 минут, а камера на картриджных фильтрах требует 30–60 минут, потому что фильтры физически меняют или чистят.

Почему один цвет меняют быстро, а другой долго?

Быстро идёт переход с тёмного на тёмный или между родственными оттенками: остаток старого порошка на светлом фоне незаметен. Долго идёт переход со светлого на тёмный и наоборот, особенно белый после красного или чёрного: любая крупинка чужого цвета сразу видна на детали, поэтому чистят до полного нуля.

Что чистят при смене цвета?

Пять узлов по ходу порошка: пистолет и его сопло, порошковый шланг, инжектор с трубкой Вентури, стены и пол кабины, циклон или фильтр рекуператора. Пропустить хотя бы один узел значит поймать включения чужого цвета через 10–15 деталей, когда осевший порошок начнёт срываться потоком.

Каким давлением продувают пистолет и шланги?

Продувочный воздух подают под 5–6 бар (около 85 psi), это выше рабочего давления распыла. Продувка выбивает порошок, прилипший к внутренним стенкам каналов, сопла и шланга. Один ручной пистолет опытный маляр продувает и переключает меньше чем за минуту, узкое место не пистолет, а кабина и рекуператор.

Как ускорить смену цвета без покупки новой камеры?

Три недорогих шага: гладкие антистатичные стенки кабины вместо шершавых, чтобы порошок не липнул; отдельный порошковый шланг и инжектор под каждый частый цвет, чтобы не отмывать один и тот же; и дисциплина продувки по чек-листу. Циклон вместо картриджного фильтра сокращает чистку рекуператора в разы, но это уже вложение.

Почему циклон меняет цвет быстрее, чем картриджный фильтр?

У циклона гладкая коническая стенка, порошок скользит по ней и почти не задерживается, а сам циклон продувают и обметают за минуты. Картриджный фильтр задерживает порошок в складках гофры, при смене цвета его либо долго продувают обратным импульсом, либо снимают и ставят чистый комплект под каждый цвет. Отсюда разница 10–20 минут против 30–60.

Стоит ли собирать оверспрей при частой смене цвета?

При редкой смене да, рекуперат экономит до 90–92% порошка. При частой смене мелких партий рекуперат смешивается и загрязняется, проще пустить оверспрей в отход и красить только свежим порошком из мешка. Граница проходит по размеру партии: крупный тираж одного цвета окупает рекуперацию, десяток разноцветных деталей нет.

Главная / Быстрая смена цвета в камере

Быстрая смена цвета в покрасочной камере: как сократить простой

Q: Чем грозит плохая смена цвета?

Двумя дефектами. Включения: одиночные точки чужого цвета на детали, вылезают после запёка и лечатся только перекрасом. Разнотон: первые детали после смены идут с лёгким подмесом старого цвета, оттенок уплывает от эталона. Оба дефекта дороже, чем лишние 10 минут чистки, потому что деталь уже прошла печь.

Короткий ответ

Смена цвета в порошковой камере занимает от 5 до 60 минут, и почти всё это время уходит на чистку, а не на распыл. Автолиния с продувкой по манифольду и гладкой кабиной укладывается в 5–6 мин, кабина с циклоном в 10–20 мин, камера на картриджных фильтрах в 30–60 мин. Чистят пять узлов: пистолет, шланг, инжектор, кабину, рекуператор. Ускоряют смену гладкими стенками, отдельными шлангами под цвет, продувкой 5–6 бар и quick-change системами. Пропущенный узел даёт включения чужого цвета и разнотон, а это перекрас.

Цех красит партию чёрных ворот, следующий заказ белые радиаторы. Маляр наспех продул пистолет, поменял мешок и пустил белый. Первые пять деталей чистые, а на шестой по белому полю пошли серые точки: осевший в шланге чёрный порошок сорвался потоком. Партия в печь уже ушла, включения проявились после запёка, восемь радиаторов на перекрас. Сэкономленные на чистке десять минут превратились в полдня переделки.

Маляр продувает порошковый пистолет сжатым воздухом при смене цвета, вокруг оседает облако старого порошка — fig.01 — смена цвета это не переключение мешка, а чистка всего тракта порошка от сопла до рекуператора

01 / почему долгоСмена цвета это чистка, а не переключение

Новичок думает, что сменить цвет значит поменять мешок порошка. На деле порошок сидит по всему тракту: в сопле пистолета, на стенках шланга, в трубке инжектора, на полу и стенах кабины, в циклоне или фильтре. Каждый из этих узлов держит остаток старого цвета, и при первом же включении нового потока часть остатка срывается и летит на деталь.

Поэтому смена цвета это последовательная чистка пяти точек по ходу движения порошка. Пропустить одну значит поймать чужой цвет с задержкой, когда деталей уже накрашено с десяток. Время смены целиком определяется тем, как быстро вычищаются эти узлы, а не тем, как быстро меняется мешок. Про сам путь порошка от бункера до пистолета в статье про инжектор и настройку подачи порошка.

Можно ли просто продуть и не мыть кабину?

При переходе тёмный на тёмный иногда да, крупинка старого цвета на близком фоне незаметна. При переходе на светлый или контрастный цвет нет: осевший на стенах порошок сорвётся воздухом от распыла и сядет на деталь. Кабину обметают и продувают всегда, когда цвета контрастны.

02 / пять узловЧто именно чистят по ходу порошка

Тракт порошка это цепочка, и чистят её по порядку, от бункера к детали и дальше в рекуператор. Каждый узел держит остаток по-своему:

Узел	Как держит порошок	Чем чистят
Инжектор, трубка Вентури	износ и налёт в канале	разбор, продувка, ёрш
Порошковый шланг	налипание на стенках	продувка 5–6 бар насквозь
Пистолет, сопло	порошок в каналах и на электроде	продувка, съём сопла
Кабина, пол и стены	оседание облака оверспрея	обметание, продувка, влажная
Циклон или фильтр	весь уловленный оверспрей	продувка, смена картриджей

Инжектор отдельная боль: трубка Вентури изнашивается абразивным порошком, в потёртостях налипает старый цвет, и его не выдуть без разбора. Кабина и рекуператор самые долгие, потому что площадь большая. Про чистку самой камеры подробно в статье про обслуживание и чистку камеры.

Какой узел чаще всего пропускают?

Инжектор и внутренность шланга. Их не видно, продул снаружи и вроде чисто, а внутри трубки Вентури сидит налёт старого цвета. Именно оттуда чаще всего лезут включения через 10–15 деталей после смены.

03 / времяСколько минут занимает переход между цветами

Время смены жёстко привязано к типу рекуператора и гладкости кабины. Вот рабочая вилка по трём классам оборудования:

Тип камеры	Смена цвета	Почему так
Автолиния, продувка по манифольду	5–6 мин	гладкая кабина, автопродувка пистолетов
Кабина с циклоном	10–20 мин	циклон обметают за минуты
Картриджный фильтр	30–60 мин	фильтры продувают или меняют
Один ручной пистолет	меньше 1 мин	продувка и смена мешка

Обратите внимание: сам пистолет чистится меньше чем за минуту. Всё остальное время съедают кабина и рекуператор. Поэтому вкладываться в скорость смены цвета имеет смысл именно в них, а не в пистолет. Сколько времени смена цвета отнимает от общей выработки, разобрано в статье про производительность камеры и время цикла.

Реально ли сменить цвет за 5 минут на ручной кабине?

На ручной кабине с картриджным фильтром нет, 5 минут это про автолинии с гладкой кабиной и автопродувкой. Ручная кабина с циклоном при дисциплине даёт 10–15 минут. Обещания «любую камеру за 5 минут» стоит проверять на контрастном переходе, а не на тёмный по тёмному.

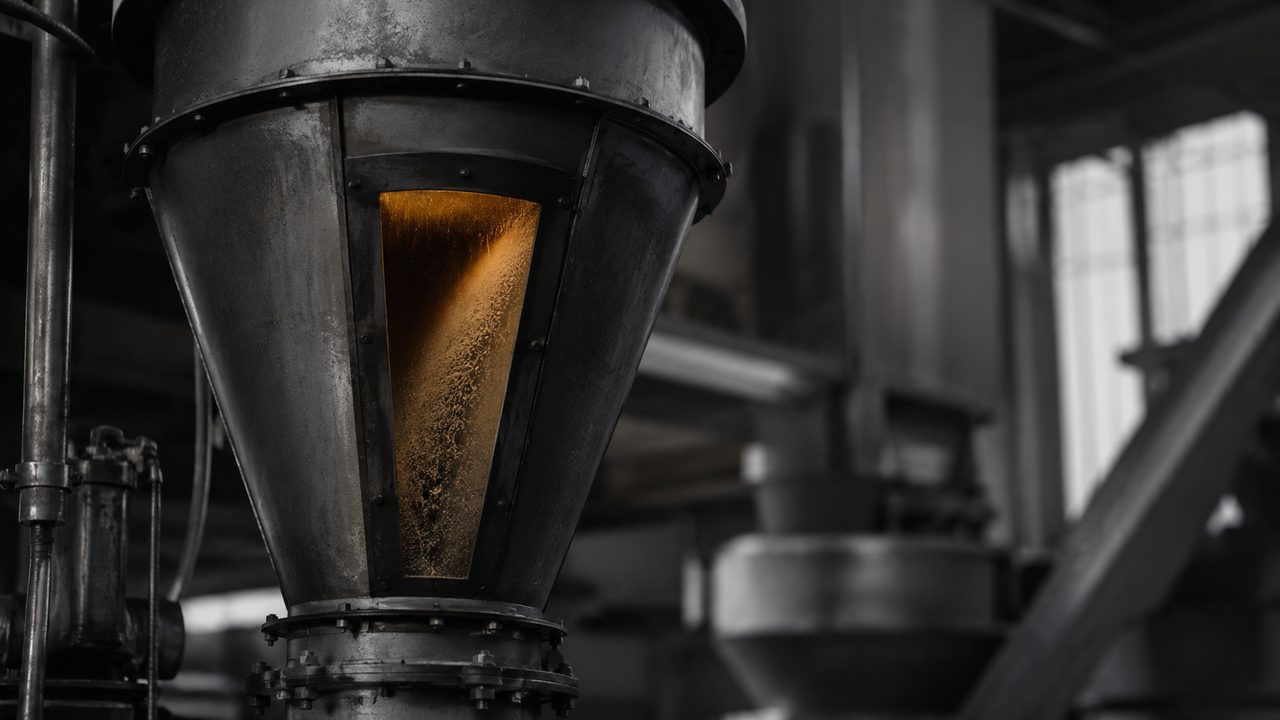

Циклонный рекуператор порошковой камеры с гладкой конической стенкой, по которой скользит порошок — fig.02 — гладкий конус циклона почти не держит порошок, поэтому его чистят за минуты, а не за час как картриджный фильтр

04 / продувкаКак работает продувочный воздух

Продувка это основной инструмент быстрой смены. Продувочный воздух подают под 5–6 бар (около 85 psi), это выше давления рабочего распыла. Задача выбить порошок, прилипший к внутренним стенкам сопла, каналов пистолета и шланга, туда, где его собирает рекуператор.

Воздух для продувки нужен сухой и без масла, иначе вместо чистки он размажет порошок в комок и добавит масляных пятен на будущую деталь. Норма по воздуху жёсткая: содержание масла не выше 0,1 ppm, точка росы низкая, частицы не крупнее 10 мкм. Про подготовку воздуха под порошок в статье про подготовку воздуха, компрессор и влагоотделитель.

Продувка не заменяет обметание кабины

Воздух чистит внутренности тракта, но порошок, осевший на стенах и полу кабины, продувкой только поднимается в облако и садится обратно. Кабину сначала обметают или пылесосят, и лишь потом продувают, иначе гоняешь одну и ту же пыль по кругу.

Почему нельзя продувать грязным воздухом из общей магистрали?

Масло и влага из неподготовленного воздуха оседают на стенках каналов вместе с порошком и превращают его в липкий налёт, который уже не выдуть. Плюс масляная плёнка потом даст кратеры на покрытии. Продувочный воздух берут после влагомаслоотделителя.

05 / гладкостьПочему гладкая кабина меняет цвет быстрее

Материал стенок кабины напрямую решает, сколько будет длиться смена цвета. Шершавый крашеный металл цепляет порошок в микрорельефе, и его приходится долго обметать и оттирать. Гладкий антистатичный пластик или полированная нержавейка держат заряженный порошок минимально: он скатывается почти сам, стенку достаточно провести обдувом.

Тот же принцип работает в циклоне. Его коническая стенка гладкая, порошок по ней скользит вниз в бункер и почти не задерживается. Именно поэтому циклон чистится за минуты, а картриджный фильтр за десятки минут: гофра фильтра это огромная шершавая площадь, куда порошок забивается в складки. Отсюда и разница во времени смены между этими двумя типами рекуператоров.

Стоит ли менять стенки старой кабины на гладкие ради скорости?

Если цвет меняют часто, да, это самое дешёвое ускорение из возможных. Антистатичные панели окупаются за счёт сокращения простоя и меньшего расхода воздуха на продувку. Если красят один цвет неделями, смысла в переделке нет.

06 / quick-changeОтдельные шланги и картриджи под цвет

Главный приём быстрой смены звучит просто: не отмывать один узел, а держать несколько под каждый частый цвет. Если в цеху крутятся три ходовых цвета, дешевле иметь три порошковых шланга и три инжектора, чем каждый раз вычищать один и тот же до нуля.

На этом строятся quick-change системы. При смене цвета оператор не моет тракт, а физически отстёгивает шланг с инжектором под старый цвет и пристёгивает комплект под новый. Грязный узел уходит на чистку в фоне, пока линия уже красит. То же с картриджами рекуператора: под каждый цвет свой комплект картриджей, смена сводится к замене кассеты, а не к продувке гофры. Это переносит чистку с критического пути на потом и превращает часовую смену в пятиминутную.

Что дублируют	Смена сводится к	Выигрыш по времени
Порошковый шланг	отстегнуть и пристегнуть	минус чистка шланга
Инжектор с трубкой	замена узла на чистый	минус разбор Вентури
Картриджи фильтра	замена кассеты	минус продувка гофры

Сколько цветов имеет смысл дублировать?

Обычно два-четыре самых ходовых, на которые приходится основной поток заказов. Редкие цвета проще отмывать вручную. Держать отдельный комплект под каждый оттенок RAL нет смысла, оборудование не окупится.

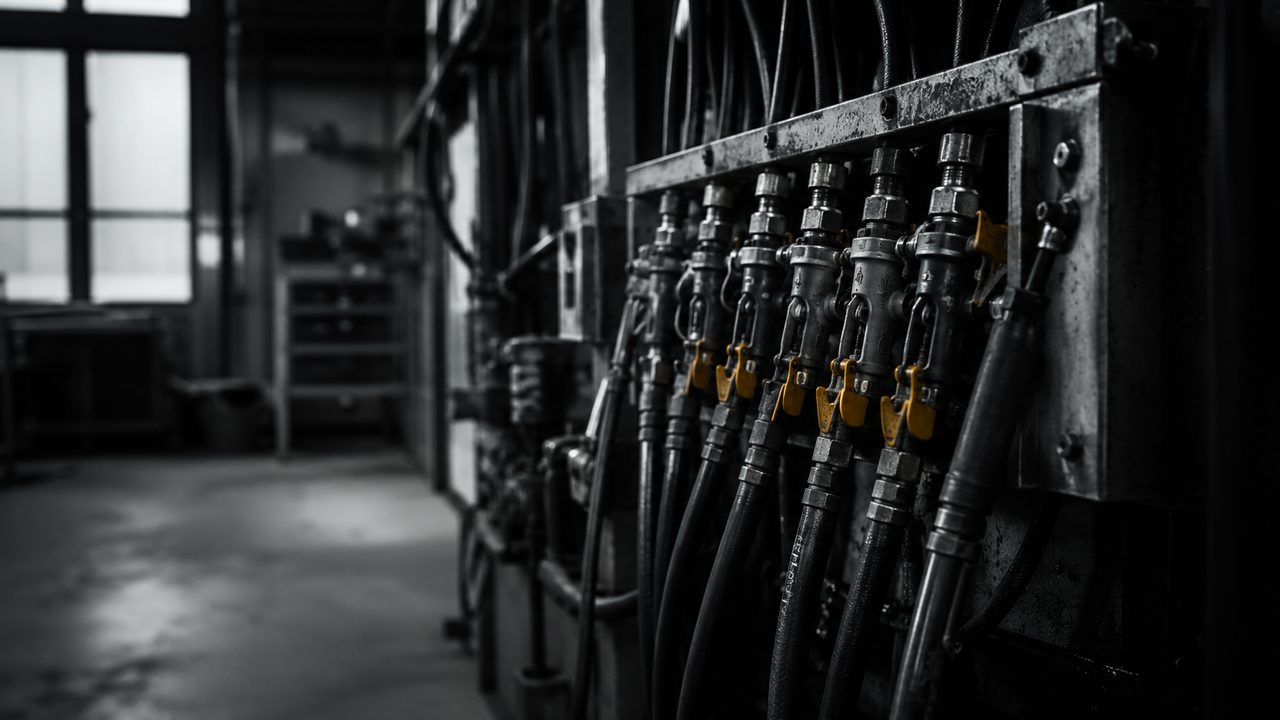

Стойка с несколькими порошковыми шлангами и инжекторами под разные цвета, маркированные цветными метками для быстрой смены — fig.03 — отдельные шланги и инжекторы под ходовые цвета: смена сводится к перестёгиванию узла, а грязный комплект чистят в фоне

07 / рекуператорСобирать оверспрей или пускать в отход

При частой смене цвета встаёт вопрос: собирать ли оверспрей обратно. Рекуператор возвращает до 90–92% распылённого порошка, и на крупной партии одного цвета это прямая экономия. Но при смене цвета собранный порошок несёт в себе остаток старого оттенка, и подмешивать его в свежий значит гарантированно ловить разнотон.

Граница проходит по размеру партии. Красите тираж в сотни деталей одного цвета собирайте оверспрей, рекуперат окупается. Красите десяток разноцветных деталей мелкими партиями пускайте оверспрей в отход и работайте только свежим порошком из мешка, потери порошка дешевле, чем разбор дефектов. Про то, как рекуператор ловит и возвращает порошок, в статье про сбор перераспыла и рекуперацию, а про возврат собранного через сито в статье про просеивание и повторное использование порошка.

Можно ли вернуть рекуперат после смены цвета?

Только если следующий цвет тот же или темнее и близок по оттенку. На контрастный переход собранный порошок не возвращают, в нём сидит старый цвет. Часть цехов держит отдельные бункеры рекуперата под каждый ходовой цвет, чтобы не смешивать.

08 / дефектыРазноцвет и включения: цена плохой смены

Плохая смена цвета проявляется двумя дефектами, и оба вылезают уже после печи, когда деталь исправить нельзя. Первый это включения: одиночные точки чужого цвета на поле детали. Их даёт остаток старого порошка, сорвавшийся из непрочищенного шланга или инжектора через десяток деталей после смены. Один цех считает браком любую видимую точку, другой допускает единичные включения на неответственных деталях, но на видовых поверхностях допуск нулевой.

Второй дефект это разнотон: первые детали после смены идут с лёгким подмесом старого цвета, оттенок уплывает от эталона. Причина в том, что тракт вычищен не до конца и свежий порошок идёт вперемешку с остатком. Лечится дисциплиной: первые две-три детали после смены красят как контрольные и не отдают в тираж, пока цвет не станет чистым. Включения и разнотон легко спутать с шагренью и другими дефектами распыла, разбор в статье про дефекты поверхности, шагрень, короед, кратеры. Сам тип пистолета тоже влияет на то, как порошок держится в тракте, про это в статье про пистолет для порошковой покраски, корона и трибо.
