Из каких зон состоит конвейерная линия порошковой покраски?

Стандартный набор из 7 зон: загрузка, мойка и подготовка поверхности, сушка от влаги, напыление порошка в камере, полимеризация в печи при 180–200 °C, зона охлаждения ниже 40 °C, выгрузка. Между зонами деталь везёт один непрерывный подвесной конвейер, поэтому изделие не перевешивают руками ни разу.

Какая скорость конвейера на линии порошковой покраски?

Через камеру напыления цепь идёт быстрее, обычно 6–30 м/мин, через печь полимеризации медленно, 1,5–6 м/мин, потому что деталь должна выстоять в тепле 10–20 минут. Скорость всей линии задаёт именно печь: она самое узкое место по времени.

Как считают производительность конвейерной линии?

Производительность = скорость конвейера делённая на шаг подвесок, умноженная на площадь деталей на одной подвеске. При скорости 2 м/мин и шаге 0,5 м через печь проходит 4 подвески в минуту, около 240 в час. Дальше умножают на среднюю площадь навески и получают м² в час.

Какая температура в зонах линии?

Мойка тёплой химией 40–60 °C, сушка от влаги 100–140 °C, полимеризация полиэфира 180–200 °C по металлу, эпоксида 190–210 °C. Охлаждение сдувает деталь ниже 40 °C, чтобы её можно было снять руками и упаковать без отпечатков.

Сколько длится полный цикл детали на линии?

От входа до съёма обычно 40–70 минут: мойка и сушка 15–25 минут, напыление проходное, полимеризация 10–20 минут при температуре по металлу, охлаждение 10–15 минут. Конкретное время зависит от массы металла: толстая деталь дольше прогревается и дольше остывает.

Когда конвейерная линия окупается против тупиковой камеры?

Порог обычно 1500–2500 м² в месяц. Ниже этого объёма проходная линия простаивает, и тупиковая камера с тележкой дешевле по вложениям в 3–6 раз. Выше порога тупик упирается в ручную перевеску и циклы прогрева, а линия за счёт потока обгоняет его по себестоимости квадрата.

Чем линия выигрывает у тупиковой камеры по себестоимости?

Печь линии греется один раз и держит режим весь день, а тупик греется заново на каждую партию, теряя 20–40 минут и топливо на каждый цикл. Плюс на линии нет ручной перевески между зонами, один оператор обслуживает поток, который в тупике потребовал бы 3–4 человек.

Можно ли на линии красить разногабаритные детали?

Да, но в пределах окна конвейера: высота и ширина деталей ограничены проёмом печи и камеры, обычно 1,5–2,5 м по высоте подвески. Мелочь и крупногабарит на одной цепи мешают: узкое место по прогреву задаёт скорость под самую массивную деталь, и мелочь едет медленнее нужного.

Главная / Конвейерная линия порошковой покраски

Конвейерная линия порошковой покраски: зоны, скорость, окупаемость

Короткий ответ

Конвейерная линия это 7 зон, через которые деталь везёт один непрерывный подвесной конвейер: загрузка, мойка, сушка, напыление, полимеризация, охлаждение, выгрузка. Через камеру напыления цепь идёт 6–30 м/мин, через печь медленно, 1,5–6 м/мин, потому что деталь выстаивает в тепле 10–20 мин. Скорость всей линии задаёт печь, она узкое место. Против тупиковой камеры линия выигрывает от объёма примерно 1500–2500 м² в месяц: печь греется один раз на день, нет ручной перевески, поток обслуживает один оператор.

Цех делает 3000 м² покраски в месяц на двух тупиковых камерах, и трое рабочих полдня катают тележки между мойкой, печью и участком остывания. Каждая печь греется заново под партию, теряя по 30 минут на прогрев. Считают себестоимость квадрата и упираются в вопрос: не пора ли ставить конвейер, где деталь проезжает зоны сама, а печь работает без остановки. Порог, за которым этот вопрос перестаёт быть теоретическим, лежит около 1500–2500 м² в месяц.

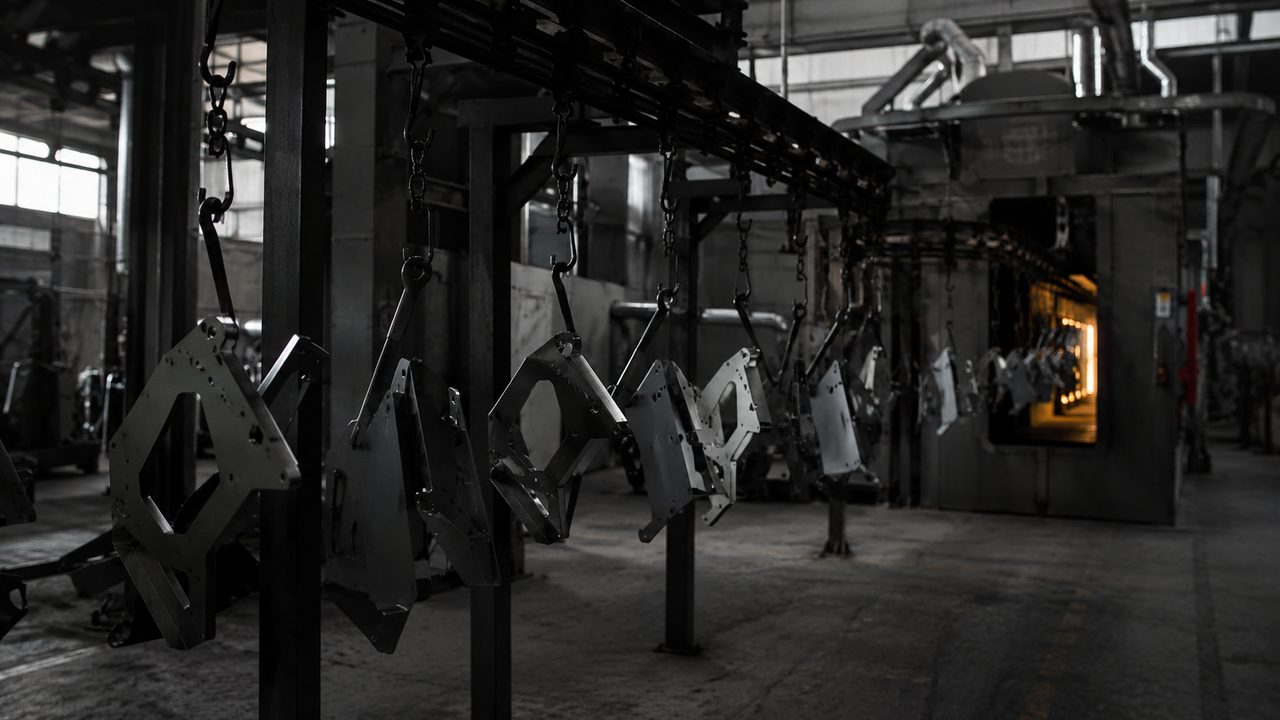

Подвесной цепной конвейер несёт металлические детали через зоны линии порошковой покраски в цехе — fig.01 — один непрерывный подвесной конвейер проводит деталь через все зоны линии, от мойки до выгрузки, без ручной перевески

01 / схемаСемь зон и один конвейер

Проходная линия отличается от тупиковой камеры тем, что деталь один раз повесили на конвейер, и дальше она сама едет через все стадии. Стандартная последовательность жёсткая, зоны не переставить местами: загрузка, мойка и подготовка поверхности, сушка от влаги, напыление порошка, полимеризация, охлаждение, выгрузка. Между стадиями нет ручного труда, только петли конвейера и накопители, где деталь ждёт своей очереди.

Именно непрерывность даёт экономику линии. В тупике деталь перевешивают руками минимум 4 раза, а печь запускают под каждую партию. На линии перевеска одна, а печь и мойка держат режим весь день. Про геометрию самой печи в разборе про проходную конвейерную камеру полимеризации.

Можно ли пропустить зону, например сушку, чтобы укоротить линию?

Нет. Если деталь войдёт в камеру напыления с остатками влаги, порошок ляжет пятнами, а в печи вскипят пузыри. Каждая зона закрывает свою задачу, и выброшенная стадия вылезает браком дальше по потоку. Экономят длину линии за счёт скорости и шага, а не за счёт вычёркивания зон.

02 / мойкаПодготовка поверхности: узкое место качества

Первая рабочая зона это мойка и подготовка. Деталь проходит туннель, где форсунки бьют тёплой химией 40–60 °C: обезжиривание, промывка, конверсионное покрытие, финишный ополаскиватель. Число ступеней от 3 до 7 в зависимости от требований к адгезии. Плохая мойка это отслоение покрытия через полгода, и никакая печь этого не исправит.

На дешёвых линиях мойку делают окунанием или ручным протиранием, но проходной туннель со струйной обработкой даёт стабильность: каждая деталь получает одинаковый режим. Детали разбора по стадии в статье про обезжиривание перед порошковой покраской.

Сколько ступеней мойки нужно на линии?

Минимум 3 для бытовых изделий: обезжиривание, промывка, фосфатирование или его безфосфатный аналог. Для наружных металлоконструкций и оцинковки берут 5–7 ступеней с двойным ополаскиванием деминерализованной водой. Каждая лишняя ступень удлиняет туннель и цикл, но поднимает срок службы покрытия.

03 / сушкаСушка от влаги перед напылением

После мокрой мойки деталь нельзя пускать в напыление сырой. Зона сушки это конвекционная печь на 100–140 °C, которая выпаривает воду из карманов, сварных швов и полостей. Время выдержки 8–15 минут по массе металла: тонкий лист сохнет быстро, толстая рама дольше.

Сушку и полимеризацию иногда совмещают в одном агрегате при малом объёме, но на потоке их разносят: температуры и время разные, а совмещение тормозит линию. Про совмещённый режим отдельный разбор в статье про сушку и полимеризацию в одной камере.

Обязательна ли отдельная зона сушки?

При мокрой мойке да: остаточная влага даёт кратеры и вскипание в печи полимеризации. Если подготовка сухая, механическая или дробеструйная, отдельную сушку убирают. Но струйная мойка водой без сушки на потоке недопустима, брак пойдёт стабильно.

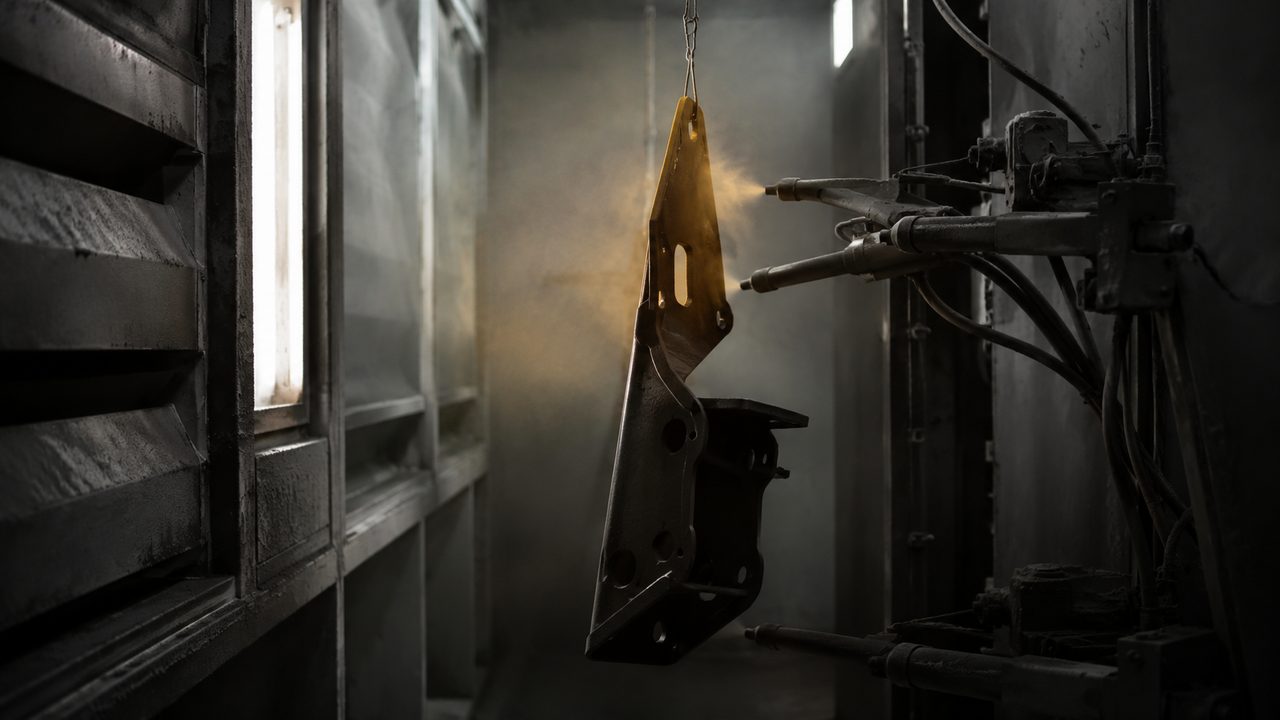

Автоматические распылители наносят порошок на деталь в камере напыления конвейерной линии — fig.02 — камеру напыления конвейер проходит быстро, 6–30 м/мин; автоматические распылители кроют деталь на ходу, ручные посты добивают сложные участки

04 / напылениеКамера напыления: быстрая зона

Камеру напыления конвейер проходит быстро, 6–30 м/мин, потому что нанесение порошка не требует выстаивания. Заряженный порошок летит на заземлённую деталь, оседает электростатикой. На автоматических линиях по бокам стоят реципрокаторы с распылителями, которые кроют плоскости на ходу, а ручные посты добивают карманы и внутренние углы.

Скорость здесь ограничена не физикой напыления, а тем, чтобы автоматика успела прокрыть деталь равномерно. Избыточный порошок собирается циклоном и возвращается в оборот, поэтому потери на нормальной линии ниже 5 %.

Почему через напыление можно ехать быстрее, чем через печь?

Нанесение порошка это доли секунды контакта, выстаивание не нужно. Полимеризация наоборот требует 10–20 минут в тепле. Поэтому линию строят с разной скоростью на участках: быстрая петля напыления и медленная петля печи через накопитель между ними.

05 / полимеризацияПечь задаёт скорость всей линии

Печь полимеризации это сердце линии и её узкое место по времени. Полиэфирный порошок сшивается при 180–200 °C по металлу за 10–15 минут, эпоксидный при 190–210 °C за 15–20 минут. Считают не температуру воздуха, а температуру самой детали: массивная рама набирает режим позже тонкого листа.

Отсюда медленная скорость конвейера в печи, 1,5–6 м/мин. Именно печь диктует скорость всей линии: остальные зоны подстраиваются под неё. Если печь короткая, а нужно долгое выстаивание, конвейер замедляют, и вся линия теряет производительность.

Зона	Температура	Скорость / время
Мойка	40–60 °C	струйный туннель, 3–7 ступеней
Сушка от влаги	100–140 °C	8–15 мин
Напыление	цех	6–30 м/мин
Полимеризация	180–210 °C	1,5–6 м/мин, 10–20 мин
Охлаждение	до 40 °C	10–15 мин

Как связаны длина печи, скорость и время цикла разобрано в статье про производительность камеры и время цикла.

Что считать, температуру воздуха или температуру детали?

Температуру детали по металлу. Воздух в печи может показывать 200 °C, а толстая рама внутри неё выйдет на 180 °C только через несколько минут. Отсчёт выдержки 10–20 минут ведут с момента, когда металл достиг режима, а не с момента входа детали в печь.

06 / охлаждениеЗона остывания перед выгрузкой

Из печи деталь выходит раскалённой, покрытие ещё мягкое. Зона охлаждения обдувает её воздухом и опускает температуру ниже 40 °C за 10–15 минут, чтобы можно было снять руками и упаковать без отпечатков и слипания. На коротких линиях остывание идёт на выходной петле, на длинных ставят принудительный обдув.

Пропущенное охлаждение это смазанные отпечатки на свежем покрытии и риск слипания деталей в пачке. Про режим этой стадии в статье про зону охлаждения детали после полимеризации.

Можно ли снимать деталь горячей, сразу из печи?

Нет. Пока покрытие не остыло ниже 40–50 °C, оно мягкое и ловит отпечатки перчаток, следы стропов и вмятины от упаковки. Горячие детали в пачке слипаются. Охлаждение это не пауза, а рабочая зона, экономить на ней нельзя.

07 / производительностьКак посчитать поток линии

Производительность линии считают через скорость конвейера, шаг подвесок и площадь навески. Формула простая: подвесок в минуту = скорость делённая на шаг. При скорости в печи 2 м/мин и шаге подвесок 0,5 м через линию проходит 4 подвески в минуту, около 240 в час. Дальше умножают на среднюю площадь деталей на одной подвеске.

Параметр	Значение	Итог
Скорость в печи	2 м/мин	задаёт узкое место
Шаг подвесок	0,5 м	4 подвески/мин
Площадь навески	1,5 м²	~360 м²/час
Смена 8 часов	с учётом 15 % простоя	~2400 м²/смену

Реальную цифру снижает шаг простоя: смена подвесок, брак, переналадка. Закладывают 10–20 % потерь от теоретического потока. Общий подход к расчёту в статье про производительность и время цикла.

Что ограничивает производительность в первую очередь?

Печь. Время полимеризации 10–20 минут задаёт минимальную длину печи под нужную скорость. Хочешь ехать быстрее, строй печь длиннее, иначе деталь не досшивается. Мойка и напыление почти всегда успевают за печью, поэтому именно она узкое место потока.

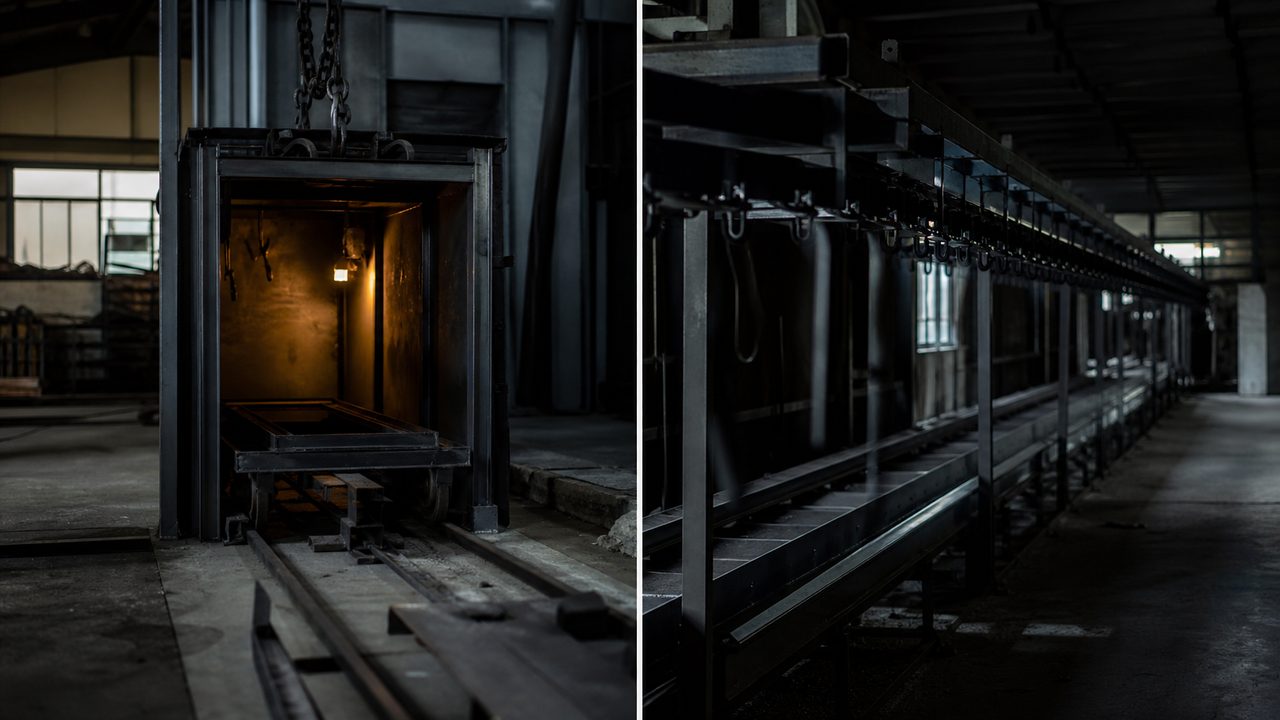

Два варианта участка покраски рядом: компактная тупиковая камера с тележкой и протяжённая конвейерная линия — fig.03 — тупиковая камера дешевле на старте, но конвейерная линия обгоняет её по себестоимости квадрата после порога 1500–2500 м² в месяц

08 / окупаемостьКогда линия дешевле тупиковой камеры

Линия дороже тупиковой камеры в 3–6 раз по вложениям, поэтому вопрос не «лучше ли она», а «на каком объёме она отобьётся». Порог обычно 1500–2500 м² в месяц. Ниже этого объёма конвейер простаивает, и тупиковая камера с тележкой выигрывает по деньгам: меньше вложений, меньше площадь цеха, проще обслуживание.

Выше порога тупик упирается в свои потолки. Печь тупика греется заново под каждую партию, теряя 20–40 минут и топливо на каждый цикл, а линия держит режим весь день. Ручная перевеска между зонами в тупике требует 3–4 человек, на линии поток ведёт один оператор. За счёт этого себестоимость квадрата на потоке падает, и линия обгоняет тупик. Про экономику тупикового варианта в разборах про тележку и рельсы для загрузки камеры и про срок окупаемости камеры и бизнес-расчёт. Считать надо на своём объёме и своей номенклатуре: разногабаритная мелочь на линии едет медленнее нужного, и тогда порог окупаемости уходит выше.

Какой объём считать точкой перехода на линию?

Ориентир 1500–2500 м² в месяц при односменной работе. Если цех стабильно выше 2500 м² и два тупика уже работают в две смены, линия почти всегда окупается за 1,5–3 года за счёт экономии на прогревах печи и на людях. Ниже 1500 м² деньги на конвейер стоят в простое.
