Главная / Изделия и детали
Порошковая покраска дизельных генераторов и электростанций
На одной дизель-установке сходятся три врага покрытия сразу: жар у выхлопа до 400–600 °C, солярка с маслом на раме и баке, и круглогодичная улица. Одним порошком это не закрыть. Кожух, раму и бак кроют обычным полиэфиром (120–150 мкм на кожух, 60–90 мкм на раму под вибрацию), а зону глушителя либо оставляют без окраски, либо берут термостойкий силикон-порошок. Под масло идёт эпокси-грунт, под улицу цинк-богатый грунт или дуплекс.
Дизельный генератор в шумозащитном кожухе внутри разогревается так, что воздухозаборные жалюзи считают на работу при +50 °C в корпусе. В полутора метрах от этой стенки труба глушителя раскаляется до 600 °C. Ещё ниже рама трясётся от двигателя без остановки, а на бак капает солярка. И всё это стоит на улице круглый год, от −40 °C зимой до +60 °C в тени летом. Красить такую установку как обычный забор нельзя: то, что спасёт кожух, сгорит у выхлопа, а то, что держит выхлоп, отвалится с вибрирующей рамы.
Три нагрузки на одной установке
Ошибка новичка в том, что он выбирает порошок под один параметр. Смотрит «улица» и берёт UV-полиэфир на всё. Через сезон покрытие на кожухе как новое, а на раме у сварных швов трещины, и у глушителя пузыри с отслоением. Потому что улица тут не главная проблема, а третья по счёту.
Дизель-установку честнее разбирать по узлам, у каждого своя доминирующая нагрузка:
- Кожух и капот. Большие плоские панели, работают на UV, пыль и осадки. Греются слабо, до 60 °C изнутри. Классическая задача под полиэфир.
- Рама. Несёт двигатель и генератор, вибрирует постоянно. Плюс на неё стекает масло. Тут решает эластичность и химстойкость, а не толщина.
- Топливный бак. Контакт с соляркой снаружи при заправке и переливе. Маслостойкость важнее всего.
- Зона выхлопа. Глушитель, коллектор, экраны. Жар до 600 °C. Обычный порошок исключён.
Дальше по каждому узлу разберём, какой состав его закрывает и где проходят границы.
Карта температурных зон ДГУ
Это не абстракция, а рабочая таблица для цеха: под каждый узел свой порошок и своя толщина. Её удобно держать перед глазами при разбивке заказа на партии полимеризации.
| Узел | Рабочая температура | Что класть |
|---|---|---|
| Кожух, капот, панели | до 60 °C | полиэфир UV, 120–150 мкм |
| Рама, подрамник | 40–80 °C + вибрация | эпокси-грунт + полиэфир, 60–90 мкм |
| Топливный бак (снаружи) | до 50 °C | эпокси-грунт (масло) + полиэфир |
| Глушитель, коллектор, экран | 400–600 °C | силикон-порошок / КО-эмаль до 600 °C, либо без окраски |
Логика простая. Полиэфир длительно держит около 120 °C, кратковременно до 200 °C, дальше желтеет и теряет глянец, разбор в статье про пожелтение от перегрева. Значит вся холодная часть установки это его вотчина. А там, где металл раскаляется докрасна, работает только кремнийорганика, о ней подробно в материале про термостойкие порошки для мангалов и глушителей.
Масло и дизель: где полиэфира мало
Полиэфир переживает случайный контакт с топливом: капнуло, вытер, ничего не будет. Проблема в постоянстве. У бака и на раме подтёки солярки и масла держатся неделями, впитываются в микропоры плёнки, и со временем покрытие мутнеет и теряет адгезию снизу. Эпоксидный порошок такое держит намного лучше: у него химстойкость к маслу, дизелю и охлаждающим жидкостям выше, чем у полиэфира.
Отсюда двухслойка на маслонагруженные узлы: эпокси-грунт первым слоем даёт химзащиту и адгезию к металлу, полиэфир сверху добавляет UV-стойкость. Чистый эпокси на улицу не выпускают, он мелит и пылит на солнце за один сезон. Механика двойного слоя разобрана в статье про грунт плюс топ.
Бак снаружи красим эпокси-грунтом всегда, даже если заказчик про масло не заикнулся. Он про перелив при заправке узнаёт через год, когда покрытие уже вспучилось. Дешевле перебдеть на одном слое.
практика цеха порошковой покраски
Вибростойкость покрытия на раме

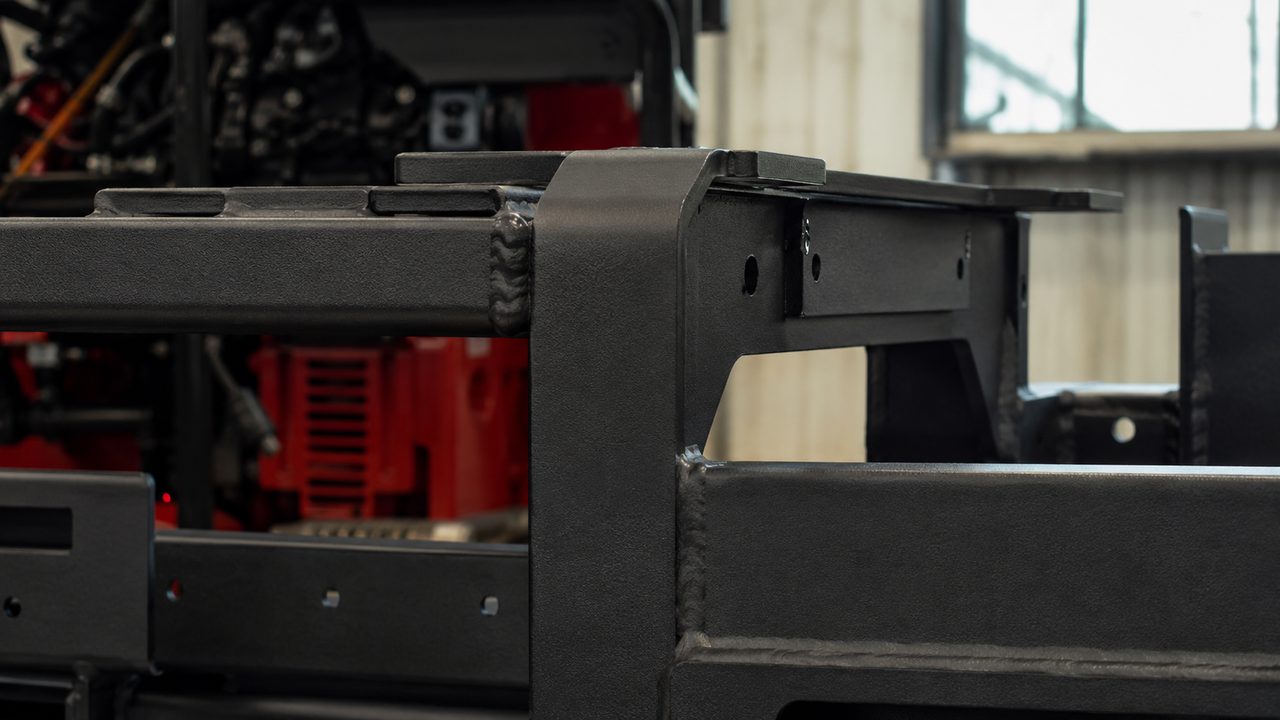

Рама это самый недооценённый узел. Двигатель крутится на сотнях и тысячах оборотов, и рама передаёт микровибрацию в покрытие непрерывно, годами. Хрупкое покрытие в таких условиях устаёт и трескается, причём в двух местах предсказуемо: по острым кромкам и по сварным швам.
Толщина работает против вибрации. Толстый жёсткий слой 150+ мкм при постоянном изгибе рамы трескается быстрее, чем эластичный 60–90 мкм. Поэтому на раму кладут тоньше кожуха, и это осознанный выбор, а не экономия порошка. Критерий готовности к вибрации проверяют тестами: изгиб на конус и удар. Если покрытие проходит тест на изгиб и тест на удар, оно переживёт и раму.
Развилка по подготовке швов:
- если швы сплошные и зачищены, хватает стандартного фосфатирования, кладём эпокси-грунт;
- если швы прерывистые, с порами и наплывами, их сначала зашлифовывают и заваривают поры, иначе именно оттуда пойдёт отслоение под вибрацией и влагой.
Подготовка сварных соединений это отдельная тема, детали в статье про швы под порошок. На вибронагруженной раме экономить на ней нельзя: шов это первая точка, где начнётся разрушение.
Улица, коррозия и северное исполнение
ДГУ живёт под открытым небом, и климат диктует схему антикора. Для сухого умеренного региона хватает полиэфира по фосфатированию, 120–150 мкм. Для приморья, высокой влажности и мест, где зимой сыпят реагенты, этого мало: соль лезет под покрытие через любой микроскол.
Тут два усиления. Первое это цинк-богатый грунт под порошок: цинк работает жертвенным анодом и держит коррозию даже при повреждении плёнки, механизм в статье про цинковый грунт. Второе это дуплекс, горячее цинкование плюс порошок сверху, для самых агрессивных условий, разбор в материале про дуплекс. UV-стойкость топового полиэфира отдельно важна для цветных кожухов: без стабилизатора цвет выгорает за пару сезонов, об этом в статье про UV-стойкость.
