Что такое тест на изгиб порошкового покрытия?

Это разрушающая проверка эластичности: окрашенную пластину сгибают вокруг стержня (мандреля) заданного диаметра и смотрят под лупой, треснуло покрытие или нет. Цилиндрический мандрель это набор стержней от 2 до 32 мм , ищут минимальный диаметр, при котором трещин ещё нет. Конический даёт весь диапазон изгиба на одной детали за один загиб.

Какой диаметр мандреля считается хорошим результатом?

Качественный полиэфир на стали 0,8 мм при толщине покрытия 60–80 мкм проходит цилиндрический мандрель 4–6 мм без трещин, хорошие эмали держат и 2 мм . Эпокси на той же пластине трескается уже на 8–10 мм . Чем меньше диаметр без трещин, тем эластичнее плёнка.

Чем отличается конический мандрель от цилиндрического?

Цилиндрический это набор стержней фиксированного диаметра ( 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32 мм ), под каждый нужен отдельный загиб. Конический это один стержень-конус от 3 до 38 мм : пластину загибают вокруг него один раз и по длине трещины сразу видят, с какого диаметра покрытие начинает рваться.

Почему эпоксидная краска трескается на изгибе раньше полиэфирной?

Эпоксидная плёнка жёстче и более сшитая, она прочнее на истирание и химию, но хуже тянется. Полиэфир и гибридный полиэфир-эпокси эластичнее: молекулярная сетка допускает большее удлинение до разрыва. На одном мандреле 6 мм полиэфир держит, а чистый эпокси даёт сетку трещин. Для гнутых деталей и профиля берут полиэфир.

Как перепёк влияет на эластичность покрытия?

Переполимеризация делает плёнку хрупкой. Лишние 15–20 минут при 210 °C дожигают связующее, сетка деструктирует, и покрытие, которое проходило мандрель 5 мм , начинает трескаться уже на 12–16 мм . Недопёк тоже вреден: несшитая плёнка мягкая и отслаивается вместо того чтобы тянуться. Эластичность максимальна ровно в окне режима.

Влияет ли толщина слоя на результат теста на изгиб?

Да, толстый слой трескается раньше. Плёнка 60–80 мкм проходит мандрель 4–6 мм , а та же краска в 150 мкм уже на 10–12 мм даёт трещины: внешние волокна толстого слоя удлиняются сильнее при том же радиусе загиба. Поэтому тест всегда протоколируют вместе с замером толщины.

Можно ли проверить эластичность без специального прибора?

Грубо да: согнуть окрашенную полосу 0,5–1 мм руками или в тисках на 180° вокруг круглого прутка известного диаметра и посмотреть на изгиб под лупой 10х . Числа будут приблизительные, для протокола и споров с заказчиком нужен мандрель с калиброванными стержнями, но для быстрой проверки цеха прутка хватает.

Какую толщину образца брать для теста на изгиб?

Стандартно пластину из холоднокатаной стали толщиной 0,3–1 мм : тонкий металл сгибается вокруг мандреля без разрушения самого металла, и рвётся именно покрытие. Алюминий берут 0,5–1 мм . На толстой пластине 2 мм и выше согнуть вокруг 4 мм не выйдет физически, для неё тест теряет смысл.

Главная / Контроль качества

Тест на изгиб: проверка эластичности порошкового покрытия

Короткий ответ

Эластичность порошкового покрытия проверяют изгибом окрашенной пластины вокруг мандреля. Цилиндрический это набор стержней от 2 до 32 мм, ищут минимальный диаметр без трещин под лупой. Конический (3–38 мм) даёт весь диапазон за один загиб. Хороший полиэфир при толщине 60–80 мкм держит мандрель 4–6 мм, эпокси трескается на 8–10 мм. Толстый слой и перепёк снижают эластичность, тест разрушающий и идёт на образце-свидетеле.

Партия оконных отливов ушла заказчику, а через месяц вернулась: на местах загиба покрытие потрескалось и потянуло ржавчину из щелей. Краска та же, что на плоских панелях, где всё держалось. Разница в том, что отлив гнут под 90° с радиусом 2 мм, а плёнка эту деформацию не потянула. Проверить это можно было до отгрузки за 5 минут: согнуть образец-свидетель на мандреле и посмотреть под лупой. Ниже разберём, как устроен тест, чем отличаются цилиндрический и конический мандрель, и от чего зависит, треснет покрытие или потянется.

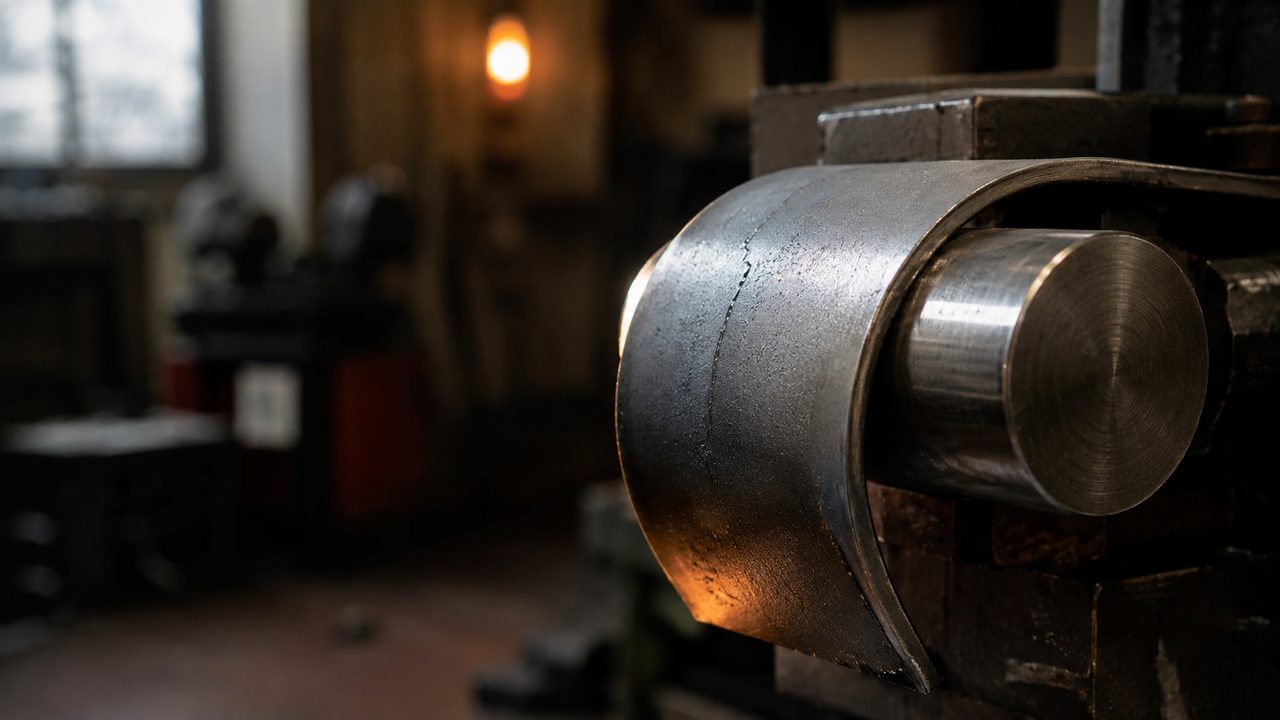

Окрашенная стальная пластина согнута вокруг цилиндрического мандреля, на изгибе оценивают появление трещин под лупой — fig.01 — окрашенная пластина согнута вокруг стержня мандреля: на внешней стороне изгиба плёнка растягивается, там ищут трещины

01 / зачемЗачем гнутым деталям эластичное покрытие

Плоская панель не деформируется в работе, ей эластичность не нужна. А вот кровельный лист, водосточный профиль, гнутый кронштейн, дверная петля и любая деталь с загибом живут под нагрузкой: температурные подвижки, вибрация, монтажный изгиб. Если плёнка хрупкая, на месте деформации она трескается, в трещину заходит влага, металл под покрытием начинает ржаветь изнутри.

Часто деталь гнут уже после окраски: профиль красят плоским, а на монтаже формуют по месту. Тогда покрытие обязано пережить загиб без разрыва. Тест на изгиб как раз моделирует эту деформацию в цеху, до того как она случится на объекте.

Для плоских деталей тест на изгиб вообще нужен?

Как приёмочный по каждой партии не обязателен, если деталь не гнётся в эксплуатации. Но он остаётся индикатором режима печи: если плёнка стала хрупкой на изгибе, значит пошёл перепёк, и это скажется на адгезии и стойкости даже плоского покрытия. Раз в смену прогнать образец полезно и для плоскостей.

02 / цилиндрЦилиндрический мандрель: набор стержней

Классический прибор это набор калиброванных стержней разного диаметра. Стандартный ряд: 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32 мм. Окрашенную пластину зажимают у стержня и сгибают вокруг него на 180° за 1–2 секунды равномерным движением.

Смысл в поиске минимального диаметра без трещин. Начинают с крупного стержня, где заведомо не рвётся, и идут вниз: 20, 16, 12 мм и так далее, каждый раз на свежем участке или новом образце. Тот диаметр, на котором под лупой появилась первая трещина, и есть граница. Результат пишут как «выдержал 4 мм, треснул на 3 мм». Чем меньше это число, тем эластичнее покрытие.

Диаметр стержня	Радиус изгиба	Жёсткость деформации
2 мм	1 мм	очень жёсткая, только эластичные эмали
4–6 мм	2–3 мм	рабочий порог хорошего полиэфира
8–10 мм	4–5 мм	порог эпокси и толстых слоёв
16–20 мм	8–10 мм	мягкий изгиб, проходит почти всё

На каждый диаметр нужен отдельный образец?

Желательно свежий участок под каждый стержень: один раз согнутая зона уже надорвана и второй загиб испортит результат. На длинной пластине хватает 3–4 загибов на разных краях. Быстрее взять конический мандрель, где весь диапазон читается с одного загиба.

03 / конусКонический мандрель: диапазон за один загиб

Конический мандрель решает главную возню цилиндрического набора: не надо перебирать стержни. Это один конус, у которого диаметр плавно меняется по длине, обычно от 3 до 38 мм. Пластину закрепляют вдоль конуса и загибают вокруг него одним движением рычага.

После загиба один край изгиба формировался вокруг тонкого конца конуса (жёсткая деформация), другой вокруг толстого (мягкая). Трещины идут от тонкого края и обрываются там, где диаметр стал достаточным. Дальше линейкой измеряют, докуда дошла трещина, и по шкале конуса переводят это в диаметр. Один образец, один загиб, сразу число.

Точность у конического обычно ниже, чем у цилиндрического набора: шкала непрерывная, а глаз ловит конец трещины с погрешностью пары миллиметров. Зато для потока это удобно: прогнал свидетель, увидел «трещины до 10 мм», понял, что покрытие жестковато, за 30 секунд.

Какой мандрель точнее для протокола?

Цилиндрический набор даёт дискретное калиброванное число («прошёл 4 мм»), его проще защищать в споре с заказчиком. Конический удобнее и быстрее для внутреннего контроля потока, но конец трещины считывается с точностью около 2 мм. Для сдачи по ТЗ берут цилиндрический, для быстрой проверки цеха конический.

04 / оценкаКак читают результат под лупой

Трещину на изгибе глазом видно не всегда: волосяные разрывы шириной в микроны прячутся в структуре плёнки. Поэтому изгиб смотрят под лупой 6–10х, лучше с боковой подсветкой под острым углом: косой свет высвечивает рельеф трещины тенью.

Оценивают по градации. Ровный изгиб без разрывов это «прошёл». Отдельные короткие волосяные трещины поперёк изгиба это пограничный результат. Сплошная сетка или отслоение плёнки с обнажением металла это «не прошёл». Иногда покрытие не трескается, но белеет по линии изгиба (побеление от напряжения) это тоже сигнал, что плёнка на пределе.

Изгиб красят наружу или внутрь

Растягивается и трескается плёнка на внешней стороне загиба, там где радиус больше. Внутренняя сторона сжимается и почти не рвётся. Поэтому пластину гнут покрытием наружу, а под лупой смотрят именно выпуклую сторону изгиба. Проверять вогнутую сторону смысла нет, там деформация обратная.

Побеление на изгибе это уже брак?

Не всегда трещина, но всегда предупреждение. Побеление означает, что связующее начало расслаиваться на микроуровне от напряжения. Если деталь в эксплуатации гнётся сильнее, побелевшая зона треснет. Для ответственных гнутых деталей побеление считают отказом, для декоративных плоскостей допускают.

05 / порошокПолиэфир против эпокси: разница в эластичности

Тип связующего задаёт эластичность сильнее всего остального. На одной пластине 0,8 мм при толщине 70 мкм картина такая: полиэфир проходит мандрель 4 мм без трещин, гибрид (полиэфир-эпокси) держит 6 мм, а чистый эпокси даёт сетку трещин уже на 8–10 мм.

Причина в химии сетки. Эпоксидная плёнка сшита жёстче: она прочнее на удар по плоскости, лучше держит химию и растворители, но тянется хуже. Полиэфирная сетка допускает большее удлинение до разрыва, поэтому переживает изгиб. Гибрид посередине. Для наружных гнутых деталей это ещё и вопрос стойкости к УФ: чистый эпокси мелит на солнце, полиэфир держит, так что для профиля и кровли выбор полиэфира двойной. Про подбор рецептуры есть разбор типов красок.

Тип порошка	Порог мандреля	Сильная сторона
Полиэфир	4–6 мм	эластичность, УФ-стойкость
Гибрид PE-EP	6–8 мм	баланс, интерьер
Эпокси	8–10 мм	химстойкость, адгезия
Полиуретан	4–5 мм	эластичность + твёрдость

Если нужна и химстойкость эпокси, и гибкость, что брать?

Гибридный полиэфир-эпокси: он даёт часть химстойкости эпокси при пороге мандреля 6–8 мм, чего хватает для умеренных загибов. Для сильных изгибов с радиусом 1–2 мм и уличной эксплуатации только полиэфир или полиуретан, эпокси там треснет и выцветет.

06 / режимКак режим печи и толщина меняют результат

Один и тот же порошок на изгибе ведёт себя по-разному в зависимости от того, как его запекли и каким слоем нанесли. Два фактора: перепёк и толщина.

Перепёк делает плёнку хрупкой. Полиэфир, который в норме проходит мандрель 4 мм, после лишних 15–20 минут при 210 °C начинает трескаться уже на 12–16 мм: пересшитая и частично деструктированная сетка теряет способность тянуться. Недопёк вреден иначе: несшитая плёнка мягкая, на изгибе она не трескается, а отслаивается или мнётся, что тоже отказ. Эластичность максимальна ровно в окне режима, подробности в статье про температуру и время полимеризации. Мерить надо температуру самой детали, а не воздуха, для этого есть контроль пирометром.

Толщина работает через геометрию. При изгибе внешние волокна плёнки удлиняются, и чем толще слой, тем сильнее растянута его внешняя поверхность при том же радиусе. Слой 60–80 мкм проходит мандрель 4–6 мм, а та же краска в 150 мкм трескается уже на 10–12 мм. Поэтому результат теста всегда пишут в паре с толщиной, иначе число не сравнить. Про контроль слоя есть материал о толщине покрытия.

Изгиб как ранний индикатор перепёка

Хрупкость на изгибе появляется раньше, чем пожелтение или явное отслоение. Если полиэфир вдруг стал трескаться на мандреле, который раньше проходил, ищите перепёк в печи до того, как пойдёт брак по цвету и адгезии. Связь перегрева и дефектов разобрана в статьях про пожелтение от перегрева и отслаивание краски.

Почему толстый слой трескается раньше тонкого?

При изгибе вокруг стержня радиуса 2 мм внешняя поверхность слоя 150 мкм удлиняется заметно сильнее, чем поверхность слоя 60 мкм: она дальше от нейтральной оси изгиба. Большее удлинение раньше превышает предел растяжения плёнки. Поэтому для гнутых деталей слой держат на нижней границе нормы, 60–80 мкм.

07 / практикаКак встроить тест в контроль цеха

Тест разрушающий: согнутый образец в дело не пойдёт. Поэтому его гоняют не на самой детали, а на образце-свидетеле, окрашенном в той же садке печи из того же порошка. Пластина 0,3–1 мм из холоднокатаной стали висит рядом с партией, проходит тот же режим и идёт под мандрель.

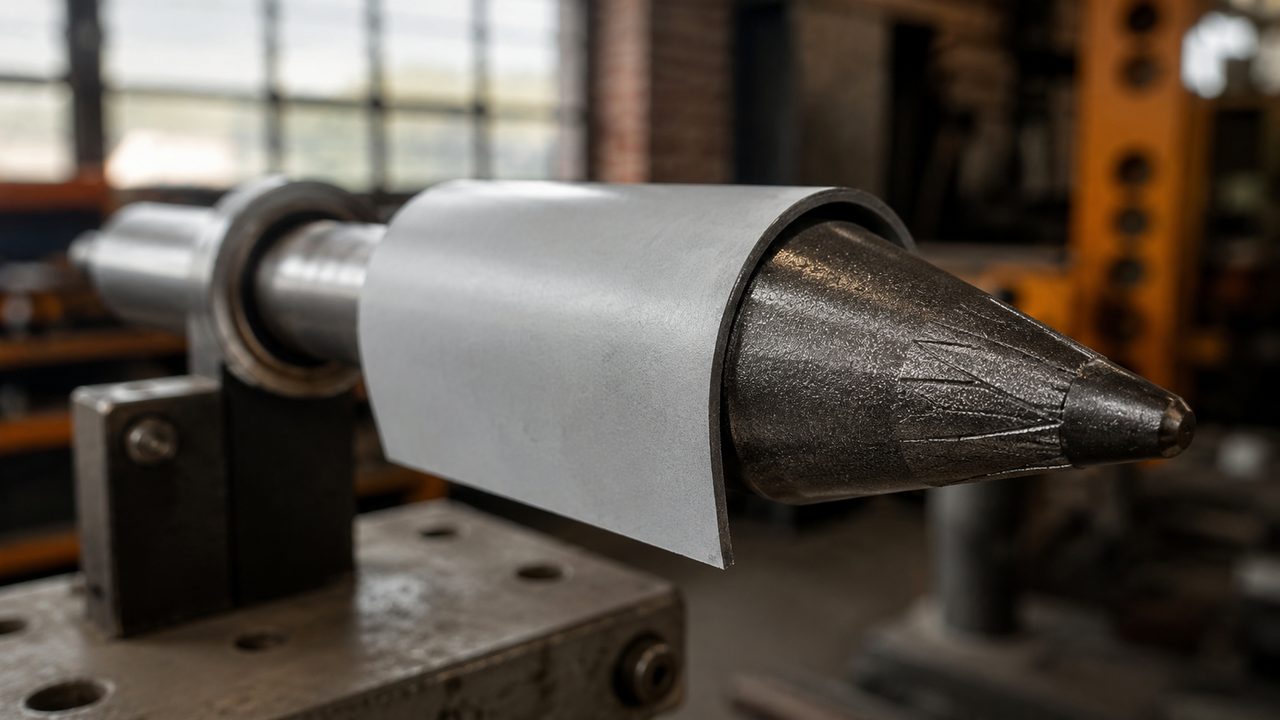

Конический мандрель с согнутой окрашенной пластиной, вдоль конуса видна линия трещин от тонкого края — fig.02 — конический мандрель: трещины идут от тонкого конца конуса, по длине трещины определяют минимальный диаметр без разрушения

Порядок простой. Свидетеля сгибают на выбранном диаметре (для гнутых деталей берут тот радиус, что реально в изделии, плюс запас), смотрят изгиб под лупой, заносят в журнал число мандреля и толщину слоя. Если пошли трещины на диаметре, который раньше проходил, партию не отгружают, а разбирают причину: сместился режим печи, вырос слой, сменилась партия порошка.

Тест на изгиб редко живёт в одиночку. Его связывают с решётчатым тестом адгезии: хрупкая плёнка часто и держится хуже. Вместе с толщиномером и контролем режима эта тройка ловит режимный брак до отгрузки. Одна проверенная и отстоянная цифрой партия окупает и мандрель, и время на образцы.

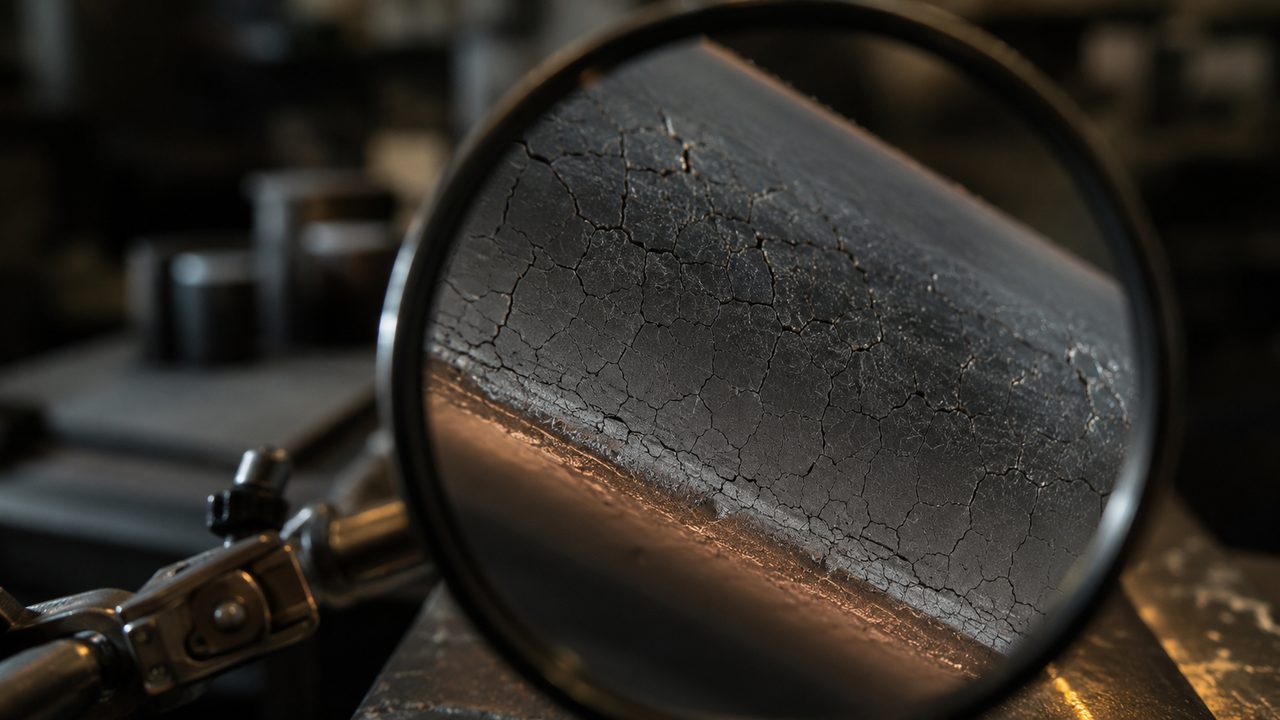

Изгиб порошкового покрытия под лупой: сетка волосяных трещин на внешней стороне загиба — fig.03 — сетка волосяных трещин на изгибе под лупой: результат жёсткого эпокси или перепёка, для гнутой детали это отказ

Как часто гонять тест на изгиб на потоке?

Для гнутых деталей по образцу-свидетелю с каждой садки печи. Для плоскостей хватает 1 проверки в смену как контроля режима. При смене партии порошка или после настройки печи тест делают обязательно, пока не убедятся, что порог мандреля вернулся в норму.
