Почему сварной шов плохо прокрашивается порошком?

Шов совмещает сразу пять проблем: окалину, брызги, поры, остатки флюса и острые кромки. Окалина и флюс мешают адгезии, поры при нагреве до 180–200 °C выделяют газ и рвут плёнку кратерами, а на острой кромке 90° расплав стягивается поверхностным натяжением и слой выходит вдвое тоньше. Плюс в вогнутой канавке шва работает клетка Фарадея и порошок туда не долетает.

Надо ли убирать окалину и брызги перед порошковой покраской?

Обязательно. Окалина это рыхлый оксидный слой после сварки, он держится на металле слабо и уносит покрытие вместе с собой при первом же сколе. Брызги и грат создают бугры, под которыми плёнка не смыкается, а сверху получаются вздутия. Снимают их проволочной щёткой, лепестковым кругом или зачистным диском до чистого металла.

Какой радиус скругления острых кромок нужен перед порошком?

Ориентир 0,5–2 мм, для уличных антикоррозийных конструкций закладывают минимум 2 мм. На кромке с углом 90° расплавленный порошок стягивается натяжением к плоскостям и на самом ребре остаётся тонкий слой, который первым даёт ржавчину. Скругление превращает ребро в дугу, по которой плёнка ложится ровно.

Почему на шве появляются кратеры и проколы после печи?

Это газовыделение из пор. В теле шва остаются микрополости с газом, при нагреве до температуры отверждения газ расширяется и пробивается наружу через ещё жидкую плёнку, оставляя кратер или точечный прокол. Лечится дегазирующим прогревом детали до напыления, чтобы газ вышел заранее.

Как дегазировать пористый шов перед напылением?

Деталь прогревают в печи при температуре отверждения или на 15–20 °C выше и держат 20–30 минут, а массивные и сильно пористые до 60 минут. Газ выходит из пор пока покрытия ещё нет. Красить нужно пока деталь остаётся тёплой: при полном остывании воздух снова заходит в поры и эффект теряется.

Что такое клетка Фарадея на сварном шве и как её обойти?

В узкой канавке или вогнутом углу шва внешнее электростатическое поле экранируется стенками, заряженные частицы порошка туда не проникают и остаётся непрокрас. Обходят так: скругляют угол, снижают напряжение пистолета до 40–60 кВ, подносят сопло ближе и делают второй проход прицельно в угол.

Нужен ли дробеструй по сварному шву или хватит щётки?

Для гаражных задач щётки и шлифовки хватает: они снимают окалину и брызги. Дробеструй или пескоструй по шву даёт больше: убирает окалину полностью и создаёт шероховатость 40–70 мкм, за которую порошок цепляется механически. Для уличного антикора и толстого металла абразивная обработка предпочтительнее ручной зачистки.

Как обезжирить сварной шов после зачистки?

После механики на шве остаётся масляная плёнка от рук и абразивная пыль. Протирают уайт-спиритом или обезжиривателем без силикона, а лучше обрабатывают всю деталь в ванне или моющим составом. Обезжиривание идёт последним, после зачистки и скругления, иначе новая пыль снова садится на металл.

Главная / Подготовка сварных швов

Подготовка сварных швов перед порошковой покраской

Короткий ответ

Сварной шов нельзя красить как ровный металл: он несёт сразу пять дефектов. Окалину и брызги снимают щёткой или шлифовкой до чистого металла, острые кромки скругляют радиусом 0,5–2 мм, поры дегазируют прогревом 20–30 мин при температуре отверждения или на 15–20 °C выше, флюс и жир убирают обезжириванием, а сложные швы обрабатывают дробеструем. В вогнутом углу шва мешает клетка Фарадея, её обходят скруглением и вторым проходом пистолета.

На гладком листе порошок ложится ровным слоем 60–80 мкм, а на сварном шве рядом та же настройка даёт кратеры, вздутия и непрокрас в углу. Причина в том, что шов это не металл, а зона с окалиной, брызгами, порами, остатками флюса и острым ребром. Каждый из этих пяти врагов бьёт по покрытию по-своему, и готовить шов надо адресно под каждый.

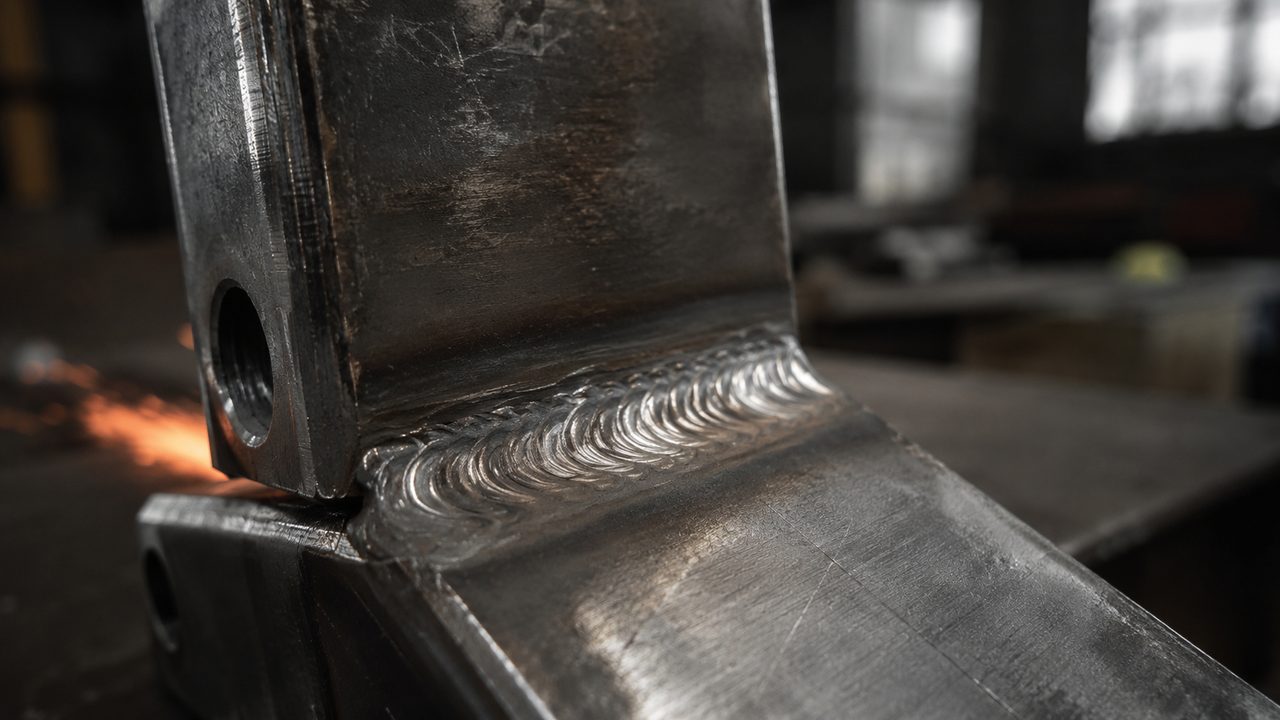

Крупный план зачищенного сварного шва на стальной конструкции перед порошковой покраской, чистый металл без окалины и брызг — fig.01 — зачищенный шов: окалина и брызги сняты до чистого металла, кромка скруглена перед напылением

01 / картаПять врагов шва и их дефекты

Прежде чем браться за щётку, полезно видеть всю картину. Каждый дефект на шве после печи имеет конкретную причину и конкретный фикс. Ниже связка «что видим на покрытии → что виновато на шве → что делать» одной таблицей.

Дефект покрытия	Причина на шве	Фикс
Кратеры, точечные проколы	газ из пор при нагреве	дегазирующий прогрев 20–30 мин до напыления
Бугры, вздутия	брызги и грат под плёнкой	снять брызги щёткой или шлифовкой
Отслоение по линии шва	окалина, флюс, шлак	зачистка окалины, дробеструй по шву
Тонкий слой, ранняя ржавчина	острая кромка 90°	скругление радиусом 0,5–2 мм
Непрокрас в углу шва	клетка Фарадея	скруглить угол, второй проход, ниже kV

Дальше по разделам разбираем каждую строку. Порядок работ жёсткий: сначала механика (окалина, брызги, кромки), потом дегазация прогревом, и только в конце химия обезжиривания, иначе свежая пыль снова садится на очищенный металл.

Можно ли красить шов сразу после сварки?

Нет. Сразу после сварки шов покрыт окалиной, вокруг брызги, в металле поры с газом, а в углах остатки флюса. Порошок на такой поверхности отслоится и покроется кратерами. Полный разбор такого случая в статье про отслоение и слабую адгезию.

02 / окалинаОкалина и брызги: зачистка до металла

Окалина это рыхлый оксидный слой, который образуется на металле от сварочного жара. Держится она на основе слабо, и порошок, легший поверх неё, уходит вместе с окалиной при первом сколе или изгибе. Поэтому её снимают до чистого блестящего металла проволочной щёткой на болгарке, лепестковым кругом или зачистным диском.

Брызги и грат это застывшие капли металла вокруг шва. Под ними плёнка порошка не смыкается, а сверху растут бугры и вздутия. Крупные капли сбивают зубилом или отрезным диском, мелкие счёсывают щёткой. Задача не отполировать шов до зеркала, а убрать всё, что торчит и что держится слабо. Про выбор между механикой и химией есть отдельный разбор в статье пескоструй или химия.

Чем окалина отличается от ржавчины при подготовке?

Окалина это синевато-серый плотный оксид от сварочного или прокатного жара, ржавчина это рыхлый бурый продукт коррозии. Обе мешают адгезии и обе снимаются механикой или абразивом. Окалина крепче держится, поэтому по шву чаще нужен зачистной диск, а не только щётка.

03 / кромкаСкругление кромок и клетка Фарадея

Острая кромка с углом 90° это скрытая проблема порошка. Когда покрытие плавится в печи, поверхностное натяжение стягивает расплав с ребра на прилегающие плоскости. На самом ребре остаётся слой вдвое-втрое тоньше, чем на плоскости, и именно с него начинается ржавчина. Поэтому кромки шва и края детали скругляют радиусом 0,5–2 мм, а для уличного антикора закладывают минимум 2 мм.

Второй фактор в углах шва это клетка Фарадея. В узкой канавке или вогнутом внутреннем углу электростатическое поле экранируется стенками, заряженные частицы порошка туда не проникают и остаётся непрокрас. Скругление угла уменьшает экранирование. Дополнительно снижают напряжение пистолета до 40–60 кВ, подносят сопло ближе и делают отдельный прицельный проход в угол. Полный разбор эффекта в статье про клетку Фарадея и непрокрас углов.

Зачем скруглять кромку, если можно нанести слой потолще?

Толщину не выбирают отдельно для кромки: расплав всё равно стянется натяжением к плоскостям, сколько ни напыляй. Скругление радиусом 0,5–2 мм убирает саму геометрию, с которой стекает расплав. Это дешевле и вернее, чем гнаться за толщиной.

Почему в углу шва порошок не липнет даже при чистом металле?

Металл чистый, а поле экранируется стенками угла. Это клетка Фарадея, а не грязь. Помогает скругление, снижение kV и второй проход. Если поле не пробивает угол, попробуйте трибостатический пистолет, у него нет коронного разряда.

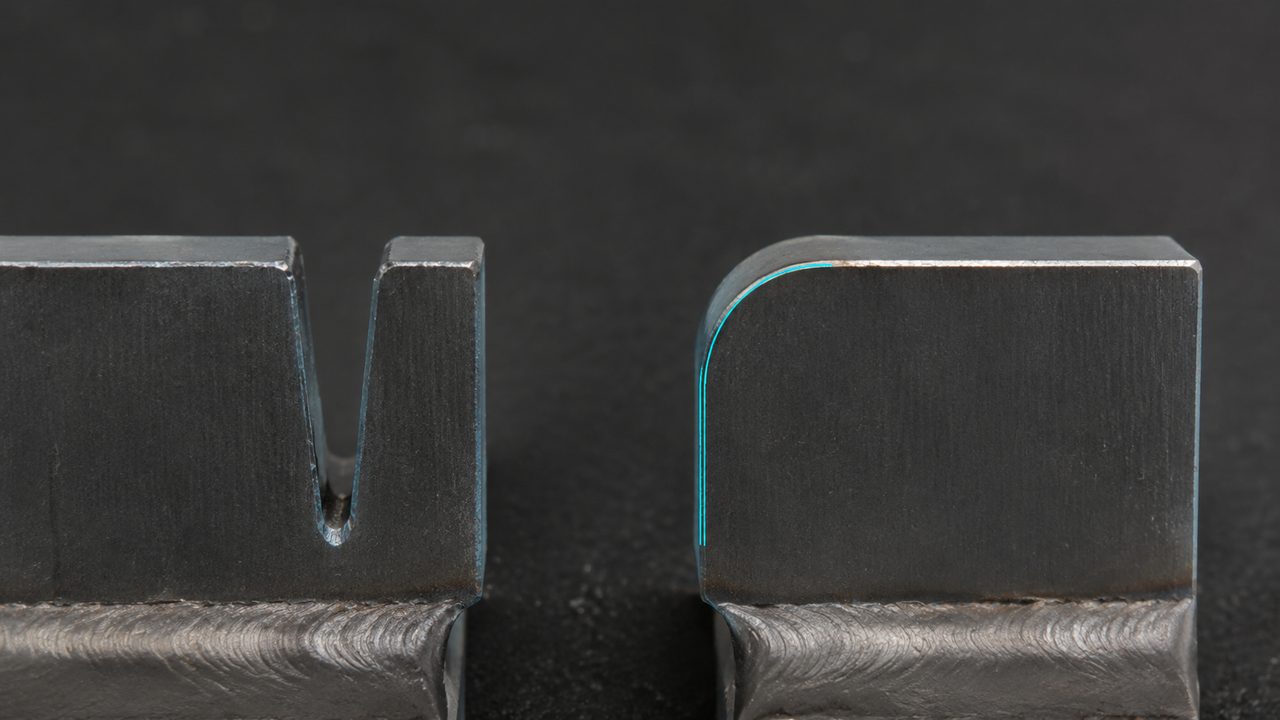

Схема острой кромки против скруглённой: тонкий слой порошка на угле 90 градусов и ровный слой на радиусе, экранирование поля в канавке шва — fig.02 — на угле 90° расплав стягивается и слой тонкий, на радиусе 0,5–2 мм ложится ровно; в канавке экранируется поле

04 / порыДегазация: почему шов пузырится в печи

Самый коварный дефект шва это кратеры и точечные проколы. Их даёт газовыделение из пор. В теле шва после сварки остаются микрополости с захваченным газом. При нагреве до температуры отверждения 180–200 °C газ расширяется и пробивается наружу сквозь ещё жидкую плёнку, оставляя кратер или прокол. Снаружи это выглядит как оспины по линии шва.

Лечится это дегазирующим прогревом, его же называют pre-bake. Деталь прогревают в печи при температуре отверждения или на 15–20 °C выше и выдерживают 20–30 минут, а массивные и сильно пористые детали до 60 минут. Газ выходит из пор пока покрытия ещё нет, и порошок ложится уже на дегазированный металл. Важный момент: красить надо пока деталь тёплая, до полного остывания, иначе воздух снова заходит в поры и всё повторяется. Та же логика работает для литья и оцинковки, подробно в статье про дегазацию литья прогревом.

Про кратеры и рыбий глаз

Кратеры от пор шва легко спутать с кратерами от силикона и масла. Первые идут по линии шва и лечатся дегазацией, вторые разбросаны по всей поверхности и лечатся обезжириванием. Разбор различий в статье про кратеры и рыбий глаз.

Сколько держать деталь на дегазации?

Обычно 20–30 минут при температуре отверждения. Массивные детали с толстым металлом и сильно пористые швы до 60 минут: газ должен успеть выйти из глубины. Ориентир по массе, тонкий кронштейн хватит и 20 минут, толстая станина ближе к часу.

05 / флюсФлюс, шлак и обезжиривание

После сварки под флюсом или полуавтоматом в углах шва остаётся шлак и следы флюса. Это солевые и оксидные остатки, они гигроскопичны и разрушают адгезию покрытия изнутри. Механическая зачистка снимает основную корку, но микроостатки уходят только химией. Поэтому после щётки и скругления шов и всю деталь обезжиривают.

Обезжиривание идёт последним шагом подготовки. Протирают уайт-спиритом или обезжиривателем без силикона, а по-хорошему обрабатывают деталь в ванне обезжиривания или моющим составом. Смысл в порядке: сначала вся грязная механика с абразивной пылью, потом чистовое обезжиривание, иначе свежая пыль снова садится на металл перед напылением. Полный технологический разбор в статье про обезжиривание перед покраской.

Можно ли обезжирить только шов, а не всю деталь?

Локально можно, но рискованно: пыль от зачистки и жир от рук расходятся по всей поверхности. Практичнее обезжирить деталь целиком в последнюю очередь. Если ванны нет, протереть всю площадь обезжиривателем без силикона, а не только линию шва.

06 / абразивДробеструй и пескоструй по шву

Ручная щётка снимает окалину и брызги, но оставляет гладкую поверхность, за которую порошку сложнее цепляться. Дробеструй или пескоструй по шву делает две вещи сразу: полностью сбивает окалину, включая ту, что в углублениях шва, и создаёт шероховатость 40–70 мкм, за которую покрытие держится механически.

Для гаражных задач и тонкого металла хватает щётки и шлифовки. Для уличного антикора, толстого проката и ответственных металлоконструкций абразивная обработка предпочтительнее: она даёт равномерный профиль по всей зоне шва, а не только там, где достала щётка. Абразив подбирают так, чтобы не съедать тонкий металл и не заваливать уже скруглённые кромки.

Какая шероховатость нужна под порошок после абразива?

Ориентир 40–70 мкм по профилю. Слишком гладко покрытие держится хуже, слишком грубо профиль просвечивает сквозь тонкий слой на кромках. Для шва этот диапазон даёт хорошее сцепление без риска обнажить пики профиля.

07 / чек-листЧек-лист перед напылением

Собранный порядок действий по шву, от готового сварного узла до момента, когда пистолет включён. Пройти сверху вниз, ни один шаг не пропуская.

Шаг	Что делаем	Контроль
1. Брызги и грат	сбить, счесать щёткой	нет торчащих капель
2. Окалина	снять до чистого металла	блестящий металл, нет серого налёта
3. Кромки	скруглить радиусом 0,5–2 мм	нет острого ребра 90°
4. Абразив (по надобности)	дробеструй/пескоструй по шву	шероховатость 40–70 мкм
5. Дегазация	прогрев 20–30 мин при 180–200 °C	красить пока тёплое
6. Обезжиривание	уайт-спирит или ванна, без силикона	сухая чистая поверхность

Если после печи по шву всё равно идут кратеры, вернитесь к шагу 5: дегазация либо была короткой, либо деталь успела остыть до напыления. Если непрокрас в углу, это не подготовка, а геометрия и настройка пистолета, смотрите раздел про клетку Фарадея. Отслоение по линии шва почти всегда означает недоснятую окалину или пропущенное обезжиривание. Каждый дефект на шве адресный, и лечится он тем шагом, который был сделан вполсилы.

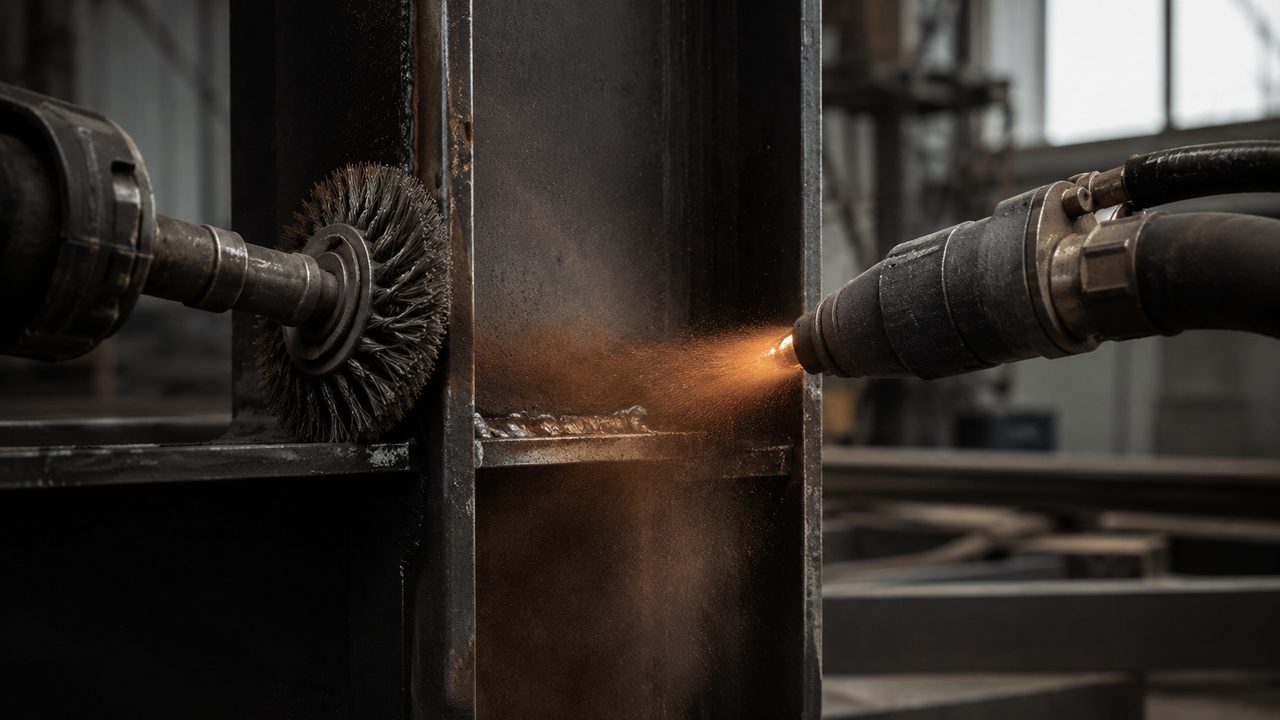

Подготовка сварного шва проволочной щёткой и дробеструйная обработка металлоконструкции перед порошковой покраской, чек-лист операций — fig.03 — порядок подготовки шва: механика, дегазация, обезжиривание; каждый дефект лечится своим шагом
