Почему белое порошковое покрытие желтеет после камеры?

Белый желтеет от термической деструкции: краска пробыла слишком долго или при слишком высокой температуре, и связующее начало разлагаться. Сильнее всего желтеют эпокси и гибрид эпокси-полиэфир. Проверьте реальную температуру металла: если она выше уставки на 15–25 °C или деталь стоит у ТЭНа, дело в локальном перегреве, а не в порошке.

При какой температуре порошковая краска начинает желтеть?

Жёсткого порога нет, желтизна копится с ростом температуры и времени. Ориентир: стандартный тест на пожелтение гоняет белую панель 1 час при 220 °C и 10 минут при 240 °C. Если рабочий режим эпокси 180 °C, а металл у ТЭНа уходит к 210–220 °C, белый пожелтеет заметно уже за обычную выдержку.

Какой порошок меньше всего желтеет при перегреве?

Полиэфир (полиэстер), полиуретан и акрил держат нагрев лучше всех. Эпокси и гибрид желтеют первыми, потому что эпоксидное связующее термически менее стойкое. Для белого на видовых деталях берите чистый полиэфир, а не гибрид, и держите режим по металлу, а не по воздуху камеры.

Как отличить перегрев от плохого порошка?

Прогоните тот же порошок в правильном режиме на контрольной пробе с термопарой на металле. Если при 180–200 °C по металлу за 10–12 минут белизна в норме, а в цеху желтеет, виновата камера: перегрев или неравномерность. Если желтеет даже в эталонном режиме, вопрос к партии порошка.

Почему детали у ТЭНов желтеют, а в центре нет?

Возле нагревателя деталь получает прямое излучение плюс горячий воздух, её металл уходит выше уставки на 20–40 °C. Регулятор меряет воздух в своей точке и молчит. Лечится экраном перед ТЭНом, разносом деталей от стенок на 150–200 мм и температурным картированием, чтобы увидеть горячие зоны.

Как проверить, что покрытие переполимеризовано?

Смотрят на потерю блеска и хрупкость плюс сдвиг цвета. Тест на переполимеризацию: белую пробу гоняют по overbake-режиму 220 °C 1 час и меряют изменение по оси b* колориметром против эталона. На детали переполимеризованное покрытие теряет глянец, темнеет по краю и может трескаться при изгибе.

Главная / Дефекты

Пожелтение и перегрев порошкового покрытия: почему белый желтеет

Короткий ответ

Белый желтеет от термической деструкции связующего: перегрев по температуре или времени. Эпокси и гибрид желтеют раньше всех. Стандартный тест на пожелтение гоняет панель 1 ч при 220 °C и 10 мин при 240 °C. Главная ловушка: регулятор показывает уставку 180 °C по воздуху, а металл у ТЭНа ушёл к 210–220 °C. Мерьте металл, картируйте камеру, ставьте ограничитель.

Партия белых кронштейнов вышла из камеры с кремовым отливом по краям, а в центре полки белизна чистая. Порошок тот же, что вчера, режим на регуляторе не менялся: 180 °C, выдержка 15 мин. Разница только в том, что край каждой детали стоял в 120 мм от бокового ТЭНа. Это не брак порошка. Это термическая деструкция от локального перегрева, и она видна на белом раньше, чем на любом другом цвете.

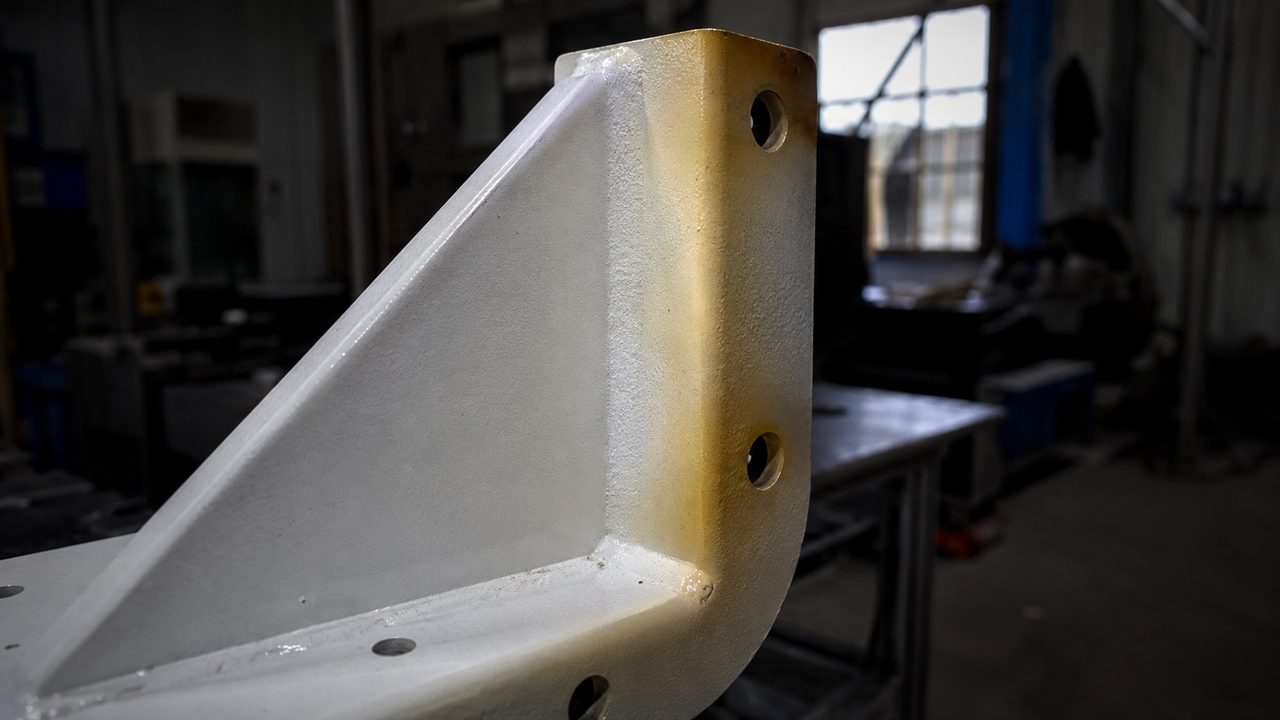

Белое порошковое покрытие с пожелтением по краю детали от перегрева — fig.01 — пожелтение по краю: связующее деградировало там, где металл был горячее

01 / химияЧто желтеет и почему именно белый

Пожелтение это распад связующего под действием тепла. При избыточном нагреве в плёнке идёт термоокисление: полимер частично разрушается, образуются хромофоры, которые дают жёлтый оттенок. На тёмном порошке сдвиг не виден, а на белом заметен глазом, потому что белый это отсутствие цвета, и любая примесь желтизны сразу читается.

Химии желтеют неодинаково. Эпокси и гибрид эпокси-полиэфир желтеют при перепёке сильнее всех: эпоксидное связующее термически менее стойкое. Полиэфир, полиуретан и акрил держат нагрев заметно лучше. Поэтому белый на видовой детали лучше брать чистым полиэфиром, а не гибридом, если камера склонна к перегреву.

Почему один и тот же белый желтеет, а серый нет?

Желтизна копится у любого цвета, но у белого нет пигмента, который её маскирует. Серый, бежевый и тёмные тона поглощают сдвиг по оси b*, а белый показывает его напрямую. Поэтому белый это индикатор перегрева камеры.

02 / метрикаТемпература и время: где начинается деструкция

Жёсткого порога «до этой цифры белый, после жёлтый» нет. Желтизна растёт непрерывно с температурой и с временем выдержки, два фактора складываются. Отраслевой ориентир задаёт стандартный overbake-тест: белую отполимеризованную панель гоняют по двум жёстким режимам, 1 час при 220 °C и 10 минут при 240 °C, и по сдвигу цвета оценивают термостойкость порошка.

Сравните с нормальными режимами полимеризации по металлу. Эпокси сшивается при 177–190 °C за 10–12 мин, гибрид и полиуретан при 190–199 °C, полиэфир при 204 °C за 10 мин. Запас между рабочим режимом и режимом, где начинается заметная желтизна, невелик, особенно у эпокси. Уйти на 20–30 °C выше уставки или передержать вдвое по времени достаточно, чтобы белый ушёл в крем.

Химия	Рабочий режим по металлу	Склонность к пожелтению
Эпокси	177–190 °C / 10–12 мин	Высокая, желтеет первым
Гибрид эпокси-полиэфир	190–199 °C / 10–12 мин	Заметная, ниже эпокси
Полиэфир	204 °C / 10–15 мин	Низкая, держит нагрев
Полиуретан, акрил	190–199 °C / 10–12 мин	Низкая
Overbake-тест (эталон)	220 °C / 60 мин, 240 °C / 10 мин	Проверочный режим на стойкость

03 / уставкаРазница между воздухом и реальным металлом

Регулятор камеры меряет температуру воздуха в точке своего датчика. Полимеризация же идёт по температуре металла, PMT. Отсчёт выдержки начинается только после того, как металл дошёл до режима, а не воздух. Пока деталь холодная, часы стоят, а как только металл прогрелся, он живёт своей жизнью и может уйти выше воздуха.

Тонкая деталь у ТЭНа получает прямое излучение и прогревается быстрее воздуха, её PMT легко превышает уставку на 15–25 °C. Массивная, наоборот, отстаёт. Поэтому одна уставка на регуляторе означает разный реальный нагрев в разных точках камеры и на разных деталях. Белый на тонком кронштейне у стенки желтеет, а такой же на толстой раме в центре остаётся чистым при том же показании прибора. Как мерить металл, разобрано в статье про контроль температуры детали пирометром.

Проверка на месте

Прицепите термопару к пробной детали в самой горячей точке камеры, у бокового ТЭНа, и снимите её PMT за весь цикл. Если металл там уходит на 20 °C и больше выше уставки, белый там будет желтеть при любой марке порошка. Регулятор при этом покажет ровные 180 °C и ничего не заподозрит.

04 / локальный перегревГорячие зоны у ТЭНов и стенок

Пожелтение по краю или пятнами это почти всегда карта горячих зон камеры. Возле нагревателя деталь ловит прямое инфракрасное излучение поверх конвекции, и её поверхность уходит выше средней температуры воздуха. Металл у ТЭНа спокойно бывает на 20–40 °C горячее, чем в центре загрузки.

Три меры снимают проблему. Первое: экран или отражатель перед открытым ТЭНом, чтобы убрать прямое излучение на деталь. Второе: разнос деталей от стенок и нагревателей на 150–200 мм, чтобы край не стоял в тепловом пятне. Третье: равномерная конвекция, которая размывает градиент. Про раскладку нагревателей и потоки смотрите схему раскладки ТЭНов и неравномерный нагрев и вентилятор.

Отдельный источник желтизны это тип печи. Газовые камеры желтят сильнее электрических и инфракрасных, потому что продукты сгорания попадают в атмосферу камеры и ускоряют пожелтение белого. Если у вас газ и упрямая желтизна на белом, сравнение с электрической камерой стоит держать в голове: газовая или электрическая камера.

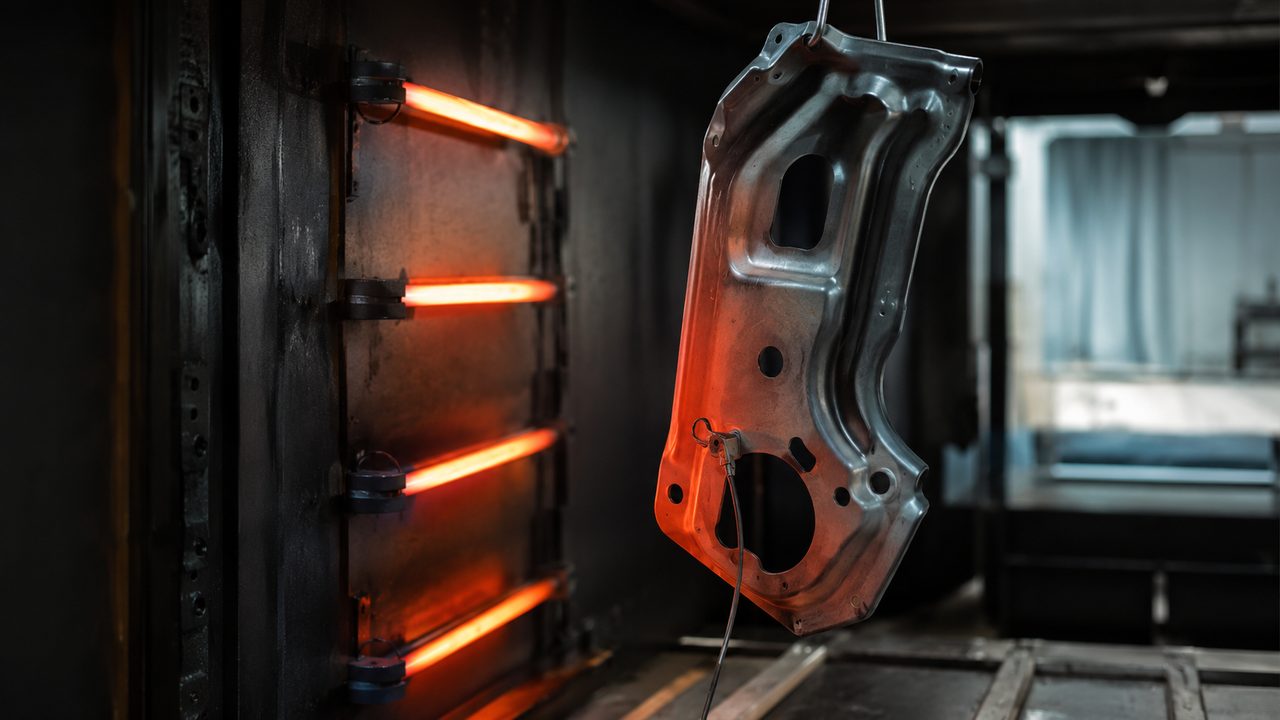

Деталь у трубчатого нагревателя в камере с термопарой и градиентом температуры — fig.02 — деталь у ТЭНа: прямое излучение гонит металл выше уставки воздуха

05 / картированиеКак поймать перегрев: термопрофилирование

Пока перегрев не измерен, его лечат наугад. Инструмент для измерения это температурное картирование, оно же термопрофилирование. Регистратор с несколькими термопарами едет по камере вместе с деталью и пишет температуру по зонам и на самой детали за весь цикл. На графике сразу видно, где металл уходит выше уставки и на сколько.

Что искать в профиле: пиковую температуру металла в каждой точке, а не среднюю по воздуху. Если у бокового ТЭНа пик 215 °C при уставке 180 °C, а по overbake-логике белый эпокси начинает желтеть уже около 200 °C при долгой выдержке, зона диагностирована. Дальше либо экранируют ТЭН, либо снижают уставку, либо переносят видовые детали в более холодную часть камеры. Полный разбор метода: температурное картирование камеры.

Можно обойтись без регистратора, одним пирометром?

Пирометр ловит поверхность в моменте, но не пишет весь цикл и не залезет в закрытую камеру во время нагрева. Для разовой проверки хватит, для карты горячих зон нужен регистратор с термопарами, который едет внутри и пишет пики по всем точкам.

06 / защитаОграничитель температуры и запас режима

Рабочий регулятор при сбое датчика или залипании контактора способен разогнать камеру выше уставки, и тогда желтеет вся загрузка, а не край. От этого ставят независимый ограничитель температуры, отдельный термостат-лимит со своим датчиком, который рубит нагрев при превышении, минуя основную автоматику. Порог ограничителя ставят на 10–15 °C выше рабочей уставки, чтобы он не мешал нормальному циклу, но ловил разгон.

Второй слой защиты это запас по режиму. Не ведите эпокси на пределе. Если марка сшивается при 180 °C, а камера гуляет на ±10 °C, реальные пики уйдут к 190 °C и белый начнёт ползти в желтизну. Держите уставку с оглядкой на разброс камеры и точность автоматики. Про настройку и стабильность режима смотрите терморегулятор и автоматику камеры и калибровку термопары.

Ограничитель и рабочий регулятор это одно и то же?

Нет. Рабочий регулятор держит уставку в цикле. Ограничитель это отдельная независимая защита со своим датчиком и своим реле, которая срабатывает только при разгоне выше аварийного порога. Если объединить их в один прибор, при отказе датчика защиты не останется.

07 / тестПроверка на переполимеризацию своими силами

Чтобы отделить перегрев камеры от брака порошка, нужна контрольная проба. Возьмите две одинаковые белые пластины из вашего металла, напылите тем же порошком одинаковый слой. Первую полимеризуйте в эталонном режиме по металлу с термопарой: 180 °C PMT, 10–12 мин для эпокси. Вторую поставьте в подозрительную горячую зону камеры на обычный цех-цикл.

Сравните пластины при дневном свете рядом. Если эталонная белая, а цеховая с кремовым отливом, камера перегревает. Если желтит даже эталон, вопрос к партии порошка. Для числовой оценки меряют сдвиг по оси b* колориметром против эталона: рост b* это и есть пожелтение. Заводской тест на термостойкость делают жёстче, гоняя пробу 1 ч при 220 °C и глядя, насколько уползёт цвет.

Признаки переполимеризации на детали, помимо цвета: покрытие теряет блеск, край темнеет, плёнка становится хрупкой и трескается при изгибе. Если пожелтение идёт вместе с потерей блеска и хрупкостью, диагноз однозначный: термическая деструкция, а не оттенок порошка.

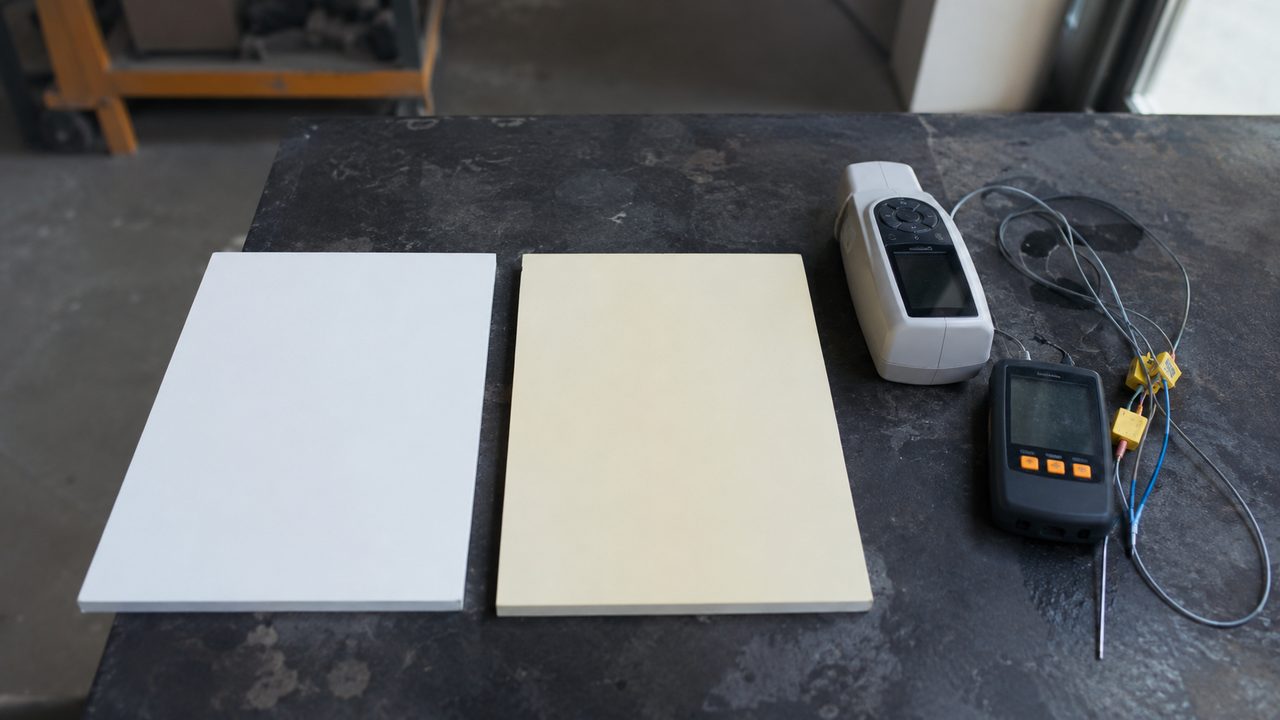

Две белые пробные пластины: эталонная белая и пожелтевшая после перегрева, рядом колориметр и регистратор — fig.03 — контрольная проба: эталон против цеховой, сдвиг b* меряют колориметром

Причина желтизны	Признак	Что делать
Перегрев по времени	Желтеет вся загрузка	Сократить выдержку, отсчёт от PMT металла
Локальный перегрев у ТЭНа	Желтизна по краю, пятнами	Экран, разнос от стенок 150–200 мм
Уставка выше металла не отражает	Регулятор молчит, деталь горячее	Термопара на детали, картирование
Разгон при сбое	Резкая желтизна всей партии	Независимый ограничитель +10–15 °C
Химия порошка	Эпокси, гибрид желтят раньше	Белый видовой на полиэфире
Газовая атмосфера	Желтизна на газовой камере	Сравнить с электро, вентиляция

Белый цвет в порошковой покраске это дешёвый датчик состояния камеры. Как только по краям деталей пошёл крем, камера сообщает про горячую зону или про режим на пределе термостойкости порошка. Прицепите термопару, снимите профиль, и желтизна превращается в конкретные градусы в конкретной точке.
