Почему порошковая краска слезает с нержавейки?

Нержавейку защищает пассивная плёнка оксида хрома. Она гладкая и химически инертная, порошку не за что зацепиться. Полимеризация проходит штатно, покрытие выглядит нормально, но при ударе или изгибе отслаивается пластами. Нужна шероховатость Ra 2,5–4,0 мкм или адгезионный грунт.

Как подготовить нержавейку под порошок без пескоструя?

Обезжирить, зачистить поверхность абразивом (лепестковый круг, скотч-брайт P120–180) до матовости без глянца, снова обезжирить, нанести адгезионный эпоксидный грунт первым слоем. Механическая шероховатость плюс грунт заменяют пескоструй на мелких партиях.

При какой температуре полимеризовать нержавейку?

Режим стандартный для полиэфира: металл 180–200 °C, выдержка 10–15 минут. Нержавейка не газит, как оцинковка, и не требует дегазации, как литьё. Вся сложность у неё на этапе подготовки поверхности, а не в режиме печи.

Можно ли красить нержавейку и чёрную сталь в одной загрузке?

Да, режимы совпадают: обе при 180–200 °C по металлу, 10–15 минут. Разница только в подготовке. Нержавейку обязательно матировать и грунтовать, чёрной стали достаточно обезжиривания и фосфатирования. В печи они ведут себя одинаково по температуре.

Как выставить время, если в печи детали разной толщины?

Ориентируйтесь по самой массивной детали. Тонкий лист 1 мм выходит на 190 °C за 2–3 минуты, а узел 8 кг за 20–25 минут. Таймер выдержки запускать, когда прогрелась самая тяжёлая деталь, иначе она останется недопечённой.

Что такое перепал тонкой детали?

Это передержка тонкого металла при высокой температуре. Полиэфир желтеет, теряет блеск, покрытие становится хрупким и трескается при изгибе. Тонкая деталь 1 мм при 200 °C успевает перепечься за то время, пока массивный узел только выходит на режим.

По какой детали запускать таймер при смешанной загрузке?

По самой массивной и толстостенной. Она греется дольше всех, и пока она не вышла на температуру, сшивка полимера в ней не идёт. Контроль ведут пирометром или термопарой именно по этой детали, а не по воздуху в камере.

Нужен ли грунт для нержавейки при контакте с влагой?

При работе в агрессивной среде (хлориды, улица, санузлы) применяют двухслойную систему: эпоксидный порошковый грунт плюс полиэфирный финиш. Грунт даёт адгезию к нержавейке и барьер от подплёночной коррозии, финиш отвечает за цвет и стойкость к ультрафиолету.

Главная / Металлы

Покраска нержавейки и смешанной загрузки

Короткий ответ

С нержавейки порошок слезает не из-за режима печи, а из-за гладкой пассивной плёнки хрома: нужна шероховатость Ra 2,5–4,0 мкм или адгезионный грунт. Режим штатный: 180–200 °C, 10–15 мин. В смешанной загрузке главная ловушка это тепловая инерция, поэтому таймер и выдержку вести по самой массивной детали, а тонкие защищать от перепала.

Деталь из нержавейки красили в том же режиме, что и чёрную сталь: 190 °C, 12 минут. Покрытие легло ровно, цвет отличный. Через две недели угол задели монтажным ключом, и краска отскочила чешуёй размером с ноготь, обнажив зеркальный металл. Печь тут ни при чём. Виновата подготовка, а точнее её отсутствие.

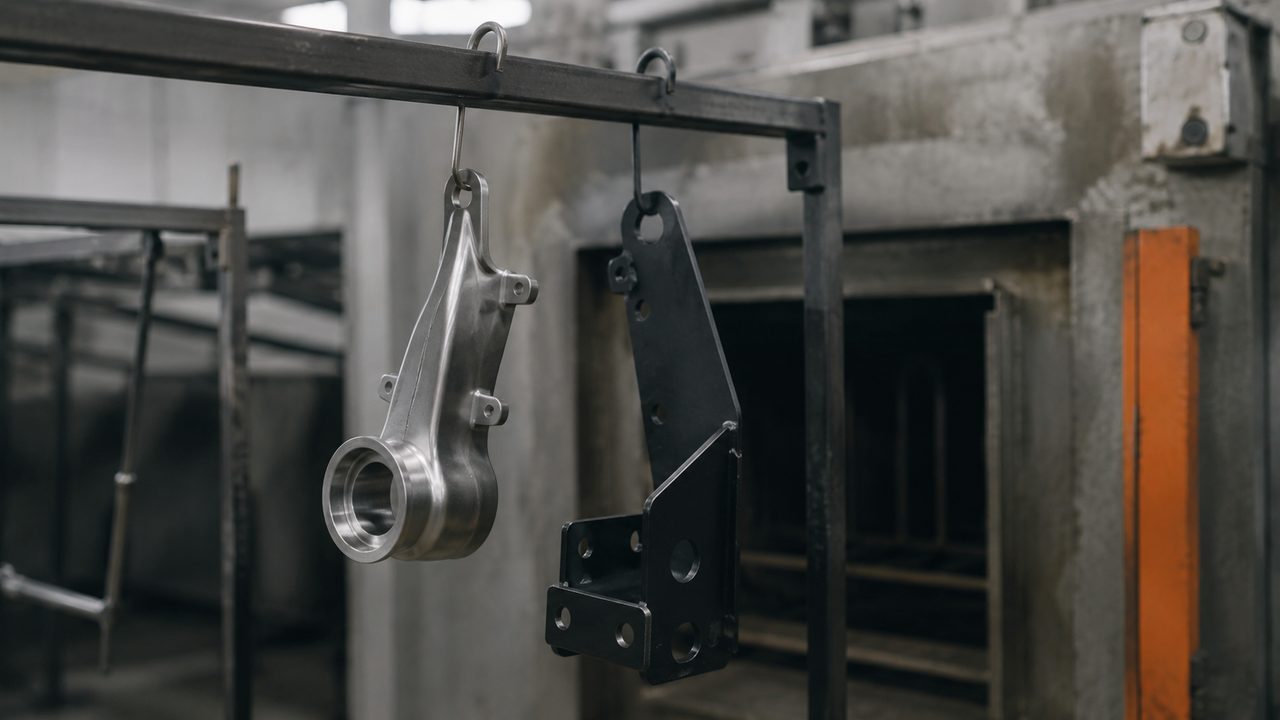

Деталь из нержавейки и кронштейн из чёрной стали на одном подвесе перед печью полимеризации — fig.01 — нержавейка и чёрная сталь на одном подвесе: режим один, подготовка разная

01 / нержавейкаПочему порошок не держится на нержавейке

Нержавеющая сталь стойкая к коррозии из-за тонкой плёнки оксида хрома Cr₂O₃ на поверхности. Эта плёнка самовосстанавливается на воздухе и защищает металл. Для порошковой покраски она превращается в проблему: поверхность гладкая, химически инертная, порошку не за что зацепиться механически и не с чем вступить в связь.

В отличие от алюминия, оцинковки и литья, нержавейка при нагреве не газит и не выделяет масло из пор. Дефектов вроде проколов и кратеров на ней не бывает. Покрытие после полимеризации выглядит идеально ровно. Проблема проявляется позже, при механической нагрузке: адгезия слабая, и при ударе, изгибе или перепаде температур плёнка краски отходит целыми участками.

Как понять, что нержавейка недоготовлена, если покрытие выглядит ровным?

Тест на адгезию решёткой: острым ножом прорезать сетку 2×2 мм до металла и наклеить малярный скотч, затем резко содрать. На хорошо подготовленной нержавейке краска остаётся в клетках. На гладкой снимается квадратами вместе со скотчем. Проверять на пробнике из той же партии, а не на готовом изделии.

02 / подготовкаАбразив и адгезионный грунт

Задача подготовки в том, чтобы заменить гладкую плёнку хрома на шероховатую поверхность, за которую расплавленный порошок зацепится. Рабочий диапазон шероховатости после пескоструя составляет Ra 2,5–4,0 мкм. Полированная зеркальная нержавейка имеет шероховатость близкую к нулю, и любое покрытие держится на ней механически только за счёт этих микронеровностей.

Два маршрута подготовки, в зависимости от объёма:

Пескоструй или дробеструй корундом либо стальной дробью даёт равномерную шероховатость Ra 2,5–4,0 мкм, лучший вариант для потока. Подробнее про выбор способа в тексте про пескоструй и химию.
Механическая зачистка лепестковым кругом или скотч-брайтом P120–180 до матовости плюс адгезионный эпоксидный грунт первым слоем: минимум для мелких партий без пескоструйной камеры.

Для деталей, которые работают во влаге, у бассейнов, в санузлах, на улице с реагентами, применяют двухслойную систему: эпоксидный порошковый грунт плюс полиэфирный финиш. Грунт цепляется к нержавейке и даёт барьер от подплёночной коррозии, а полиэфир держит цвет и не выгорает под ультрафиолетом. О причинах слабого сцепления читайте в статье про низкую адгезию порошка.

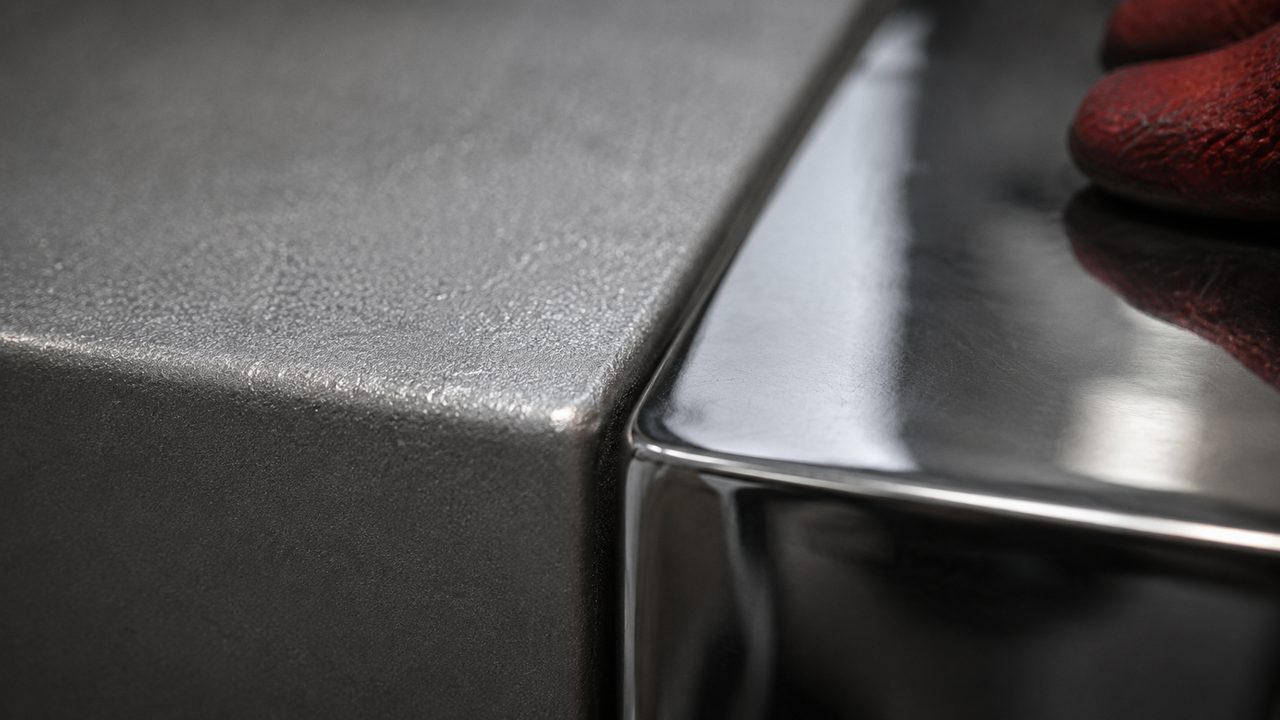

Матированная пескоструем нержавейка рядом с полированной зеркальной поверхностью, разница фактуры — fig.02 — слева матовая поверхность после абразива, справа зеркальная полировка: порошок держится только на левой

Обезжиривать до и после абразива

Пескоструй разбивает поверхностную грязь, но втирает жир вглубь микрорельефа. Порядок такой: обезжирить, обработать абразивом, снова обезжирить. Пропустить второй этап значит нанести порошок поверх остатков масла в свежих микронеровностях, и вся подготовка теряет смысл.

03 / режимРежим печи для нержавейки

Тут всё просто. Нержавейка полимеризуется в стандартном режиме полиэфира: металл 180–200 °C, выдержка 10–15 мин после выхода на температуру. Никакой дегазации, никаких пониженных температур, как у оцинковки, ей не требуется. Отсчёт выдержки, как всегда, идёт с момента прогрева металла, а не с загрузки в горячую камеру.

Единственный физический нюанс нержавейки в печи касается теплопроводности. У нержавеющих марок она заметно ниже, чем у обычной стали: порядка 15 Вт/(м·К) против 50 Вт/(м·К) у углеродистой. То есть массивная нержавеющая деталь той же толщины прогревается дольше стальной. Для тонкого листа это незаметно, для толстостенного узла разницу нужно учитывать при выдержке. Базовые ориентиры по режимам собраны в статье про температуру и время полимеризации.

Ведёт ли тонкий нержавеющий лист при нагреве?

Меньше, чем алюминий, но при неравномерном нагреве тонкий лист 0,8–1,5 мм может слегка повести. Причина обычно не в металле, а в перекосе на подвесе или касании соседней детали. Вешать без боковых нагрузок и не прижимать к стенке камеры.

04 / инерцияСмешанная загрузка и тепловая инерция

Реальный цех редко печёт партию из одинаковых деталей. Чаще в загрузке едет и тонкий кронштейн 1 мм, и массивная плита 8 кг, и что-то среднее. Температура воздуха в камере для всех одна. Скорость прогрева металла у них совершенно разная.

Разброс огромный. Тонкая деталь 1 мм выходит на 190 °C за 2–3 мин. Массивный узел 8 кг той же марки стали набирает ту же температуру за 20–25 мин. Пока плита греется, тонкий кронштейн уже давно на режиме и продолжает набирать тепло. Это и есть тепловая инерция массы: чем тяжелее деталь, тем медленнее она и нагревается, и остывает.

Деталь	Толщина / масса	Выход на 190 °C	Риск при общем режиме
Тонкий кронштейн	1 мм	2–3 мин	Перепал, желтизна, охрупчивание
Лист / профиль	2–3 мм	4–7 мин	Обычно в норме
Средний узел	2–4 кг	10–15 мин	Пограничный, следить
Массивная плита	8 кг	20–25 мин	Недопек, если таймер запущен рано

Отсюда простой вывод, который перечёркивает привычку «загрузил, засёк 15 минут». При смешанной загрузке единого времени выдержки от момента загрузки не существует. Есть только время от прогрева конкретной детали.

05 / таймерВыдержку вести по самой массивной детали

Правило одно: таймер выдержки запускать тогда, когда самая тяжёлая деталь в загрузке вышла на заданную температуру. До этого момента полимер в ней ещё не сшивается, сколько бы времени деталь ни висела в горячей камере. Запустить отсчёт по тонкому кронштейну, который прогрелся за 3 минуты, значит вытащить массивную плиту недопечённой.

Недопек массива выглядит обманчиво: снаружи покрытие блестит и кажется готовым, но оно мягкое, царапается ногтем, стирается растворителем. При нагрузке отслаивается. Причина не в подготовке, а в том, что сердцевина детали не набрала температуру и полимер не завершил сшивку. Про такой сценарий подробно рассказано в тексте о том, почему камера не набирает температуру.

Практика загрузки

Если в партии есть одна очень тяжёлая деталь и много лёгких, разумнее развести их по разным загрузкам. Иначе ради пропекания плиты тонкие детали проведут в печи лишние 15–20 минут и рискуют перепечься. Сортировка по массе экономит и время, и брак.

Как ускорить прогрев массивной детали, не поднимая температуру?

Усилить обдув: массивная деталь прогревается конвекцией, и чем активнее поток горячего воздуха, тем быстрее выравнивается температура по объёму. Помогает и предварительный прогрев толстых деталей до загрузки. Про роль потока читайте в статье о неравномерном нагреве и вентиляторе.

06 / перепалКак не сжечь тонкие детали

Обратная сторона ориентации на массив это тонкие детали. Пока тяжёлая плита доходит, тонкий кронштейн проводит при 190–200 °C лишние минуты. Полиэфир этого не любит: при передержке он желтеет, теряет глянец, а покрытие становится хрупким и трескается при изгибе. Белые и светлые цвета желтят заметнее всего.

Что снижает риск перепала тонких при смешанной загрузке:

Держать температуру у нижней границы диапазона: 180 °C вместо 200 °C. Запас по времени для массива больше, а тонкие перепекаются медленнее.
Тонкие детали вешать дальше от ТЭНов и прямого потока, где температура ниже средней по камере.
Сортировать загрузку по массе, чтобы разброс времени прогрева внутри партии был меньше.
При сильном разбросе масс выбрать порошок с широким технологическим окном (у некоторых полиэфиров допустимая выдержка от 10 до 30 мин без потери свойств).

По какому цвету раньше всего видно перепал?

По белому и светло-серому: они уходят в желтизну первыми. Если после смены партий белые детали стали кремовыми, а раньше были чисто белыми, режим перегрет или тонкие детали передержаны. Это сигнал опустить температуру или пересортировать загрузку.

07 / контрольМерить деталь, а не воздух

Всё сказанное держится на одном инструменте: контроле температуры самой детали. Датчик камеры показывает температуру воздуха, а воздух опережает металл на 10–30 °C в зависимости от массы детали и силы обдува. При смешанной загрузке разброс ещё шире: тонкий кронштейн почти сравнялся с воздухом, а массивная плита отстаёт на все 30–40 °C.

Поэтому при смешанной загрузке пирометром или контактной термопарой проверяют именно массивную деталь: по ней решают, вышла ли загрузка на режим и можно ли запускать выдержку. А для контроля перепала иногда стоит замерить и тонкую, если она висит близко к ТЭНам. Как правильно снимать температуру с поверхности и выставлять коэффициент излучения, разобрано в статье про контроль температуры детали пирометром.

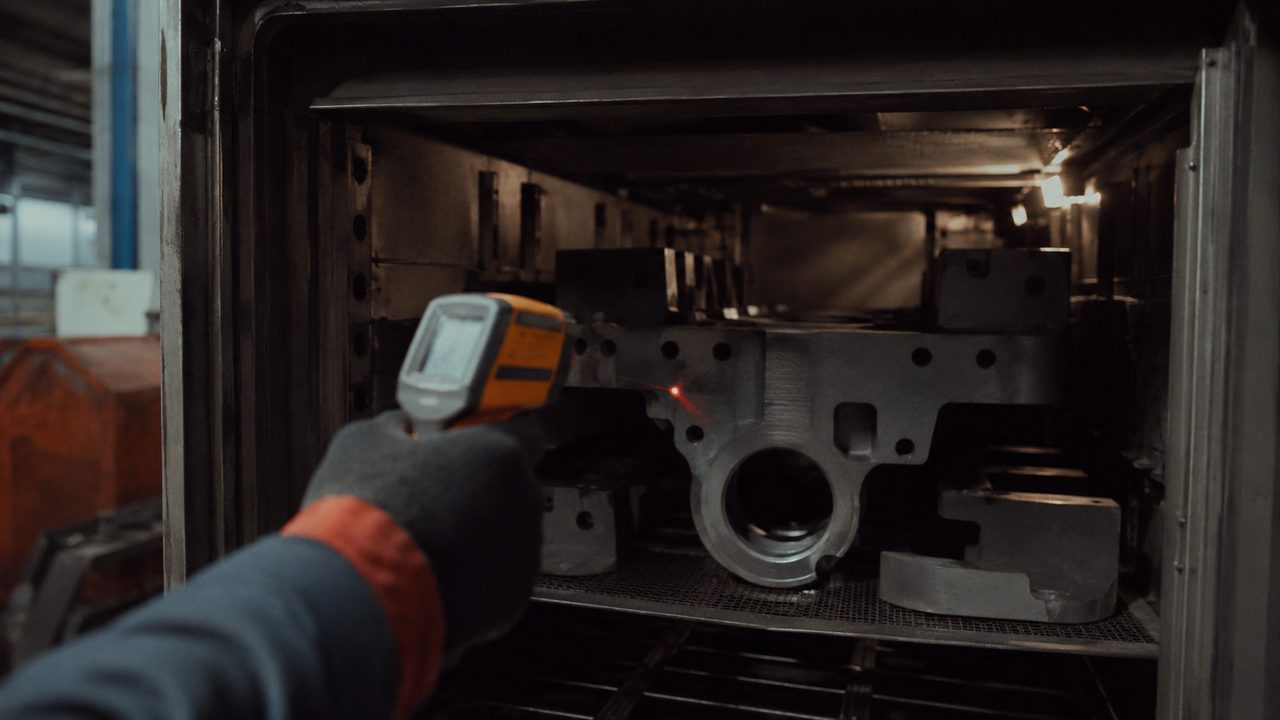

Замер температуры массивной детали пирометром в печи полимеризации при смешанной загрузке — fig.03 — при смешанной загрузке пирометр наводят на самую тяжёлую деталь, по ней запускают выдержку

Что делать, если в загрузке нержавейка, чёрная сталь и оцинковка вместе?

Ограничить верх температуры по самому чувствительному металлу. Оцинковка газит выше 190 °C по металлу, поэтому весь режим держат в коридоре 180–188 °C, а таймер запускают по самой массивной детали. Нержавейке и чёрной стали такой режим подходит. Разбор металлов по газовыделению собран в тексте про алюминий, оцинковку и литьё.
