Сколько цинка должно быть в порошковом грунте?

По ISO 12944 грунт считается цинк-богатым при содержании цинковой пыли выше 80% в сухой плёнке. На рынке порошковые цинк-грунты идут от 60 до 90%. При 70% защита уже работает, но при 85–90% частицы цинка плотнее контактируют между собой и со сталью, и катодный ток стабильнее.

Какая толщина цинкового грунта под порошок?

Рабочий диапазон 40–80 мкм по сухой плёнке. Меньше 40 мкм цинка не хватает на весь срок жертвенной защиты, толще 80 мкм грунт хуже сцепляется с топом и растёт расход. Финишный полиэфир или полиуретан кладут сверху ещё 60–100 мкм, общая система выходит 100–180 мкм.

Чем цинковый грунт лучше фосфатирования?

Фосфатный слой это 1–3 мкм конверсионного покрытия, он даёт адгезию и лёгкий барьер, но катодной защиты у него нет. Цинк-грунт при царапине до металла продолжает защищать оголённую сталь жертвенно, а фосфатка в этом месте просто пропускает ржавчину. Для улицы и соли фосфатки мало, для сухого помещения хватает.

Что такое катодная защита цинком простыми словами?

Цинк электрохимически активнее железа, поэтому в паре с ним он корродирует первым, а сталь остаётся целой. Цинк работает как расходуемый анод: жертвует собой, пока не израсходуется. Даже царапина до металла не даёт ржавчине пойти, потому что окружающий цинк тянет коррозию на себя.

Сколько часов в соляном тумане держит цинк-грунт?

Связка цинк-грунт плюс полиэфирный топ проходит 1000 часов и больше по ASTM B117 или ISO 9227 без подпленочной коррозии. Голый полиэфир по фосфатке обычно сдаётся на 250–500 часах. Разница ровно в жертвенном цинке под финишным слоем.

Можно ли не полимеризовать грунт полностью перед топом?

Да, это gel-режим межслойки. Грунт нагревают до гелеобразования плёнки, примерно 60–70% штатного цикла, не доводя до полной сшивки, потом сразу напыляют топ и полимеризуют оба слоя одним финальным циклом. Так экономится цикл, но нужен контроль: перегрел грунт значит топ не сцепится, недогрел значит грунт потечёт.

Цинк-грунт заменяет горячее цинкование?

Не полностью. Горячее цинкование даёт 100% цинка и 50–120 мкм металлургически связанного слоя, ресурс максимальный, но это заводская ванна, деталь ведёт от 450 °C, ремонт на месте невозможен. Цинк-грунт наносят пистолетом в своей камере, он ремонтопригоден и красит сложную геометрию, а по стойкости покрывает C4–C5.

Для каких изделий цинк-грунт оправдан?

Улица с солью, влагой и реагентами: заборы у дороги, наружные лестницы, прицепы, фермерская техника, фасадные элементы, всё что попадает в класс C4–C5 по ISO 12944. Для мебели и интерьера в сухом помещении класса C1–C3 это переплата, там хватает фосфатки под полиэфир.

Главная / Цинк-богатый грунт

Цинк-обогащённый порошковый грунт: антикоррозийная база

Короткий ответ

Цинк-богатый грунт (zinc-rich primer) это первый порошковый слой с содержанием цинка 60–90%, толщиной 40–80 мкм. Он защищает сталь катодно: цинк корродирует вместо железа и держит защиту даже в царапине до металла. Нужен там, где класс коррозии по ISO 12944 доходит до C4–C5 (улица, соль, влага). Связка цинк-грунт плюс полиэфирный или полиуретановый топ проходит 1000+ часов в соляном тумане. Против фосфатирования выигрывает жертвенной защитой, против горячего цинкования проигрывает по цинку, но красит сложную геометрию и ремонтопригоден.

Забор у дороги, покрашенный полиэфиром по одной фосфатке, зимой ловит соль с реагентами и через две зимы даёт рыжие точки по сколам и кромкам. Тот же забор с цинк-грунтом под тем же полиэфиром стоит без коррозии, потому что в каждой царапине работает жертвенный цинк. Разница не в финишной краске, а в первом слое, который лежит прямо на стали.

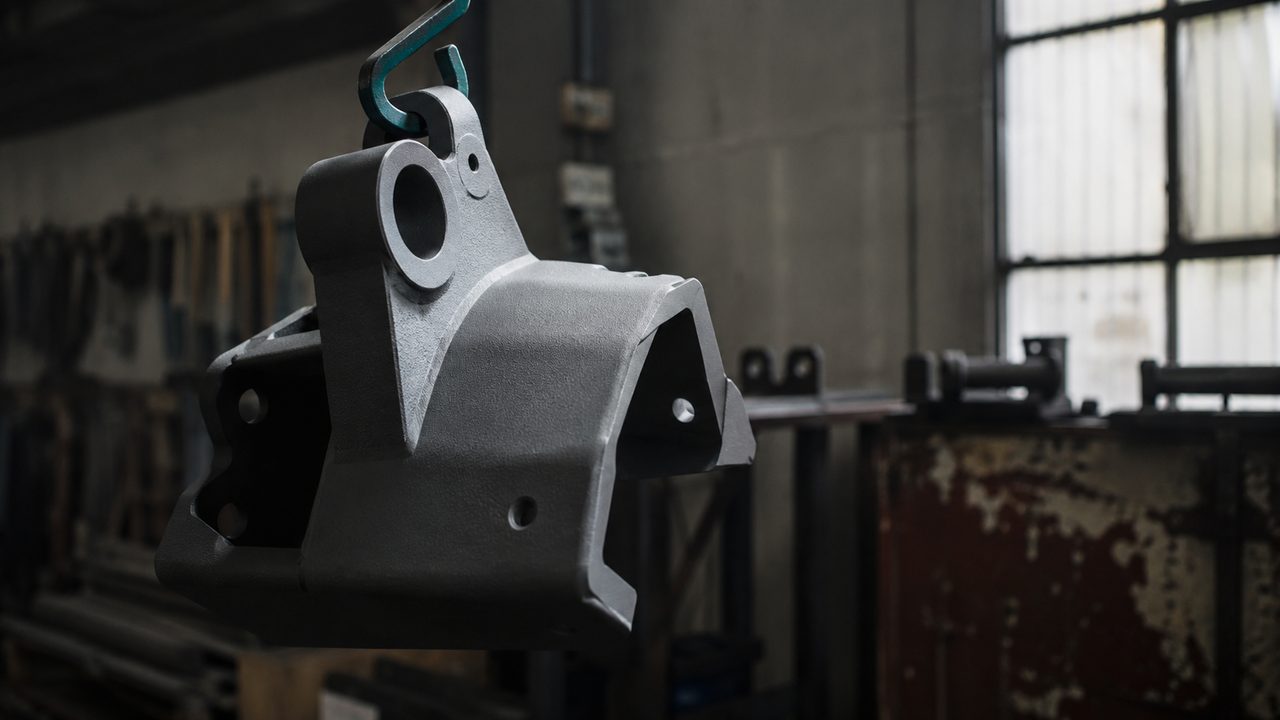

Стальная деталь с нанесённым цинк-обогащённым порошковым грунтом серого цвета как первым антикоррозийным слоем перед финишной покраской — fig.01 — цинк-богатый грунт ложится первым слоем прямо на подготовленную сталь, финиш идёт поверх

01 / сутьЧто такое цинк-богатый грунт

Это порошковая краска, набитая цинковой пылью так плотно, что частицы цинка касаются друг друга и подложки. По ISO 12944 грунт называют цинк-богатым при доле цинка в сухой плёнке выше 80%. На практике порошковые цинк-грунты идут в диапазоне 60–90%: бытовые около 70%, промышленные 85–90%. Связующее чаще эпоксидное: оно держит цинк и липнет к металлу, но боится ультрафиолета, поэтому наружу его закрывают топом.

Работает грунт на двух уровнях. Сначала цинк даёт катодную защиту как расходуемый анод, потом продукты его окисления (оксид и карбонат цинка) забивают микропоры плёнки и добавляют барьер. Первый механизм важнее: он спасает сталь в местах повреждений, где обычная краска бессильна.

Почему грунт нельзя оставить наружным слоем?

Эпоксидное связующее грунта разрушается на солнце, мелит и теряет цвет за один сезон. Про то, как это лечит финишный слой, разобрано в статье про УФ-стойкость покрытия для фасада. Цинк-грунт всегда работает в паре с топом.

02 / механизмКак цинк защищает сталь

Цинк стоит в ряду активности левее железа, его электродный потенциал отрицательнее. Когда цинк и сталь связаны электрически и вокруг есть влага-электролит, гальваническая пара растворяет цинк, а железо остаётся катодом и не окисляется. Цинк жертвует собой, отсюда термин жертвенная защита.

Главный плюс виден на дефекте. Оцарапали покрытие до металла: обычная краска пропускает воду и ржавчина ползёт под плёнку. У цинк-грунта окружающий цинк тянет коррозию на себя и держит оголённый участок чистым. Именно эта защита кромок и царапин ставит цинк-грунт в спецификации стальных конструкций для классов C4, C5 и CX.

Как долго цинк защищает царапину?

Пока в зоне повреждения остаётся не израсходованный цинк. При толщине грунта 40–80 мкм запаса цинка хватает на годы жертвенной работы, а продукты его окисления попутно затягивают дефект барьерным слоем. Чем выше доля цинка, тем дольше идёт эта защита.

Нужен ли электрический контакт цинка со сталью?

Обязательно. Катодная защита работает только если частицы цинка касаются металла и друг друга. Поэтому цинка кладут много (от 60%) и требуют чистую подготовку: масло, окалина и ржавчина рвут контакт. Подготовку разбирает статья про пескоструй или химию подготовки металла.

03 / цифрыСодержание цинка и толщина слоя

Два параметра решают всё: сколько цинка в плёнке и какой она толщины. По цинку разумный минимум 60%, серьёзная защита от 80%, максимум порошковых составов около 90%. Больше цинка значит плотнее контакт частиц и стабильнее катодный ток, но и хрупче плёнка, поэтому выше 90% почти не идут.

По толщине рабочий коридор грунта 40–80 мкм. Тоньше 40 мкм цинка не хватает на весь ресурс. Толще 80 мкм грунт хуже держит топ и растёт расход без прибавки к защите. Финиш кладут ещё 60–100 мкм, полная система выходит 100–180 мкм. Как считать слои, показано в статье про толщину покрытия и число слоёв.

Параметр	Диапазон	Комментарий
Цинк в плёнке	60–90%	от 80% по ISO 12944 = цинк-богатый
Толщина грунта	40–80 мкм	меньше = мало цинка, больше = хуже адгезия топа
Топ поверх	60–100 мкм	полиэфир или полиуретан
Вся система	100–180 мкм	грунт плюс финиш

Можно ли положить цинк-грунт толще для запаса?

Не стоит. Выше 80 мкм плёнка грунта становится хрупкой и хуже сцепляется с финишным слоем, а лишний цинк защиту не усиливает. Запас лучше набирать долей цинка в составе, а не толщиной.

04 / гдеКлассы коррозии и где цинк оправдан

Ориентир по агрессивности среды это шкала ISO 12944 от C1 до CX. Сухое отапливаемое помещение это C1–C2, город и лёгкая улица C3, промзона и дорога с реагентами C4, море и соль C5, химзоны и офшор CX. Цинк-грунт нацелен на верх шкалы: в C4–C5-M связка с топом даёт ресурс свыше 25 лет.

Логика простая. В C1–C3 хватает фосфатной подготовки под полиэфир, цинк там переплата. В C4–C5 без жертвенного цинка кромки и сколы ржавеют быстро, и грунт окупается ресурсом. Наружные ворота, заборы, сварные конструкции у дороги это классика C4, про их покраску есть статья про покраску ворот, заборов и сварных конструкций.

Быстрый ориентир по среде

Сухое помещение = C1–C2, город = C3, дорога и соль зимой = C4, море и постоянная влага = C5. Цинк-грунт берут от C4 и выше. Ниже C4 его антикоррозийный запас просто не востребован.

Нужен ли цинк-грунт для гаражной покраски интерьерных деталей?

Нет. Полки, мебель, кронштейны в сухом помещении это C1–C3, там достаточно обезжиривания и фосфатки под полиэфир. Цинк-грунт для них лишний расход без отдачи по ресурсу.

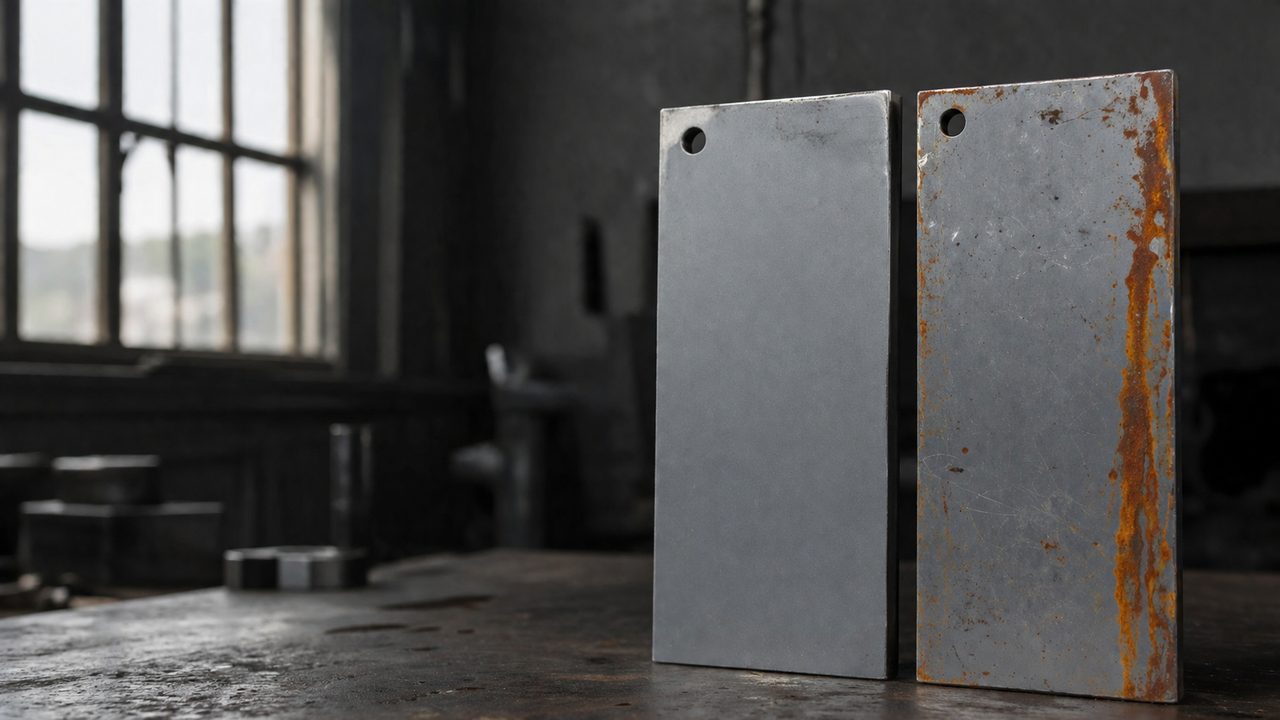

Сравнение двух стальных панелей после соляного тумана: панель с цинковым грунтом чистая, панель без цинка с рыжими подтёками ржавчины по кромке — fig.02 — в соляном тумане панель под цинк-грунтом держит кромки, а фосфатка без цинка пускает ржавчину по сколам

05 / связкаГрунт плюс топ и режим межслойки

Цинк-грунт почти никогда не финиш. Сверху идёт декоративный и стойкий к ультрафиолету слой: полиэфир для улицы общего класса, полиуретан там, где нужен цвет и глянец надолго. Про выбор смолы для финиша есть разбор в статье про эпоксидную и полиэфирную краску, а вся логика двухслойной схемы в материале про двухслойное покрытие грунт плюс верх.

Главный вопрос это межслойная полимеризация, и тут два подхода. Первый: грунт полимеризуют полностью, охлаждают, напыляют топ и полимеризуют второй раз. Адгезия между слоями предсказуемая, но два цикла это лишнее время и энергия. Пример режима грунта из паспорта одного состава: 200 °C за 10 минут. Второй подход экономнее и описан ниже.

Чем полиуретановый топ лучше полиэфирного на цинке?

Полиуретан дольше держит цвет и глянец под ультрафиолетом и даёт более плотную плёнку, но дороже и требует точнее режим. Полиэфир дешевле и стабильнее в работе. На улице общего класса берут полиэфир, на ответственном фасаде полиуретан.

06 / gel-режимЧастичная полимеризация грунта под топ

Gel-режим убирает один полный цикл. Грунт нагревают не до полной сшивки, а до гелеобразования плёнки, примерно 60–70% штатного цикла, когда порошок расплавился и схватился, но ещё не отвердел полностью. Затем по тёплой детали сразу напыляют топ и полимеризуют оба слоя одним финальным циклом. Так экономятся цикл и энергия, а межслойная сцепка часто выходит даже прочнее, потому что слои сшиваются вместе.

Плата за экономию это точность. Перегрели грунт до полной сшивки значит поверхность стала гладкой и топ на неё сцепляется хуже. Недогрели значит грунт остался мягким и потечёт или смешается с топом при напылении. Контроль ведут по температуре детали и таймеру, а не на глаз. Как ловить реальную температуру металла, а не воздуха, показано в статье про контроль температуры детали пирометром, общий разбор режимов в материале про температуру и время полимеризации.

Про окно gel-режима

Окно частичной полимеризации узкое: недодержка даёт течь грунта, передержка убивает адгезию топа. Для самодельной камеры без ровного нагрева безопаснее двойная полная полимеризация, а gel-режим осваивают после того, как камера держит температуру по всему объёму.

Как понять, что грунт в геле, а не пересушен?

По времени и температуре детали, не по виду. Гель это примерно 60–70% штатного цикла грунта при рабочей температуре. Если поверхность стала полностью гладкой и твёрдой, значит грунт ушёл в полную сшивку и топ будет держаться хуже. Практикуют на пробнике перед серией.

07 / сравнениеЦинк-грунт против фосфатки и горячего цинка

Три технологии решают одну задачу первого слоя по-разному. Фосфатирование это конверсионный слой 1–3 мкм: даёт адгезию и лёгкий барьер, но катодной защиты ноль, для улицы и соли слаб. Горячее цинкование это 100% цинка и 50–120 мкм металлургически связанного слоя, максимальный ресурс, но только заводская ванна, деталь ведёт от 450 °C, а после цинкования порошок ложится с дегазацией (про это статья про покраску оцинковки с дегазацией).

Цинк-грунт садится между ними. Цинка меньше, чем в горячем цинковании, зато наносится пистолетом в своей камере, красит сложную геометрию, ремонтируется на месте и не требует ванны. По соляному туману связка цинк-грунт плюс полиэфир проходит 1000+ часов ISO 9227, тогда как полиэфир по фосфатке сдаётся на 250–500 часах.

Технология	Цинк / толщина	Защита	Соляной туман
Фосфатирование	0% / 1–3 мкм	адгезия и лёгкий барьер	250–500 ч под топом
Цинк-грунт	60–90% / 40–80 мкм	катодная и барьерная	1000+ ч под топом
Горячее цинкование	100% / 50–120 мкм	катодная, металлургич.	максимум

Что взять, если нужен максимум ресурса и деталь заводская?

Горячее цинкование плюс порошок с дегазацией. Это дуплекс-система: цинк даёт основу, порошок цвет и барьер. Но она заводская и негибкая. Если деталь сложная, свежесваренная или красится своими силами, цинк-грунт под топом выгоднее по логистике при почти том же ресурсе в C4–C5.

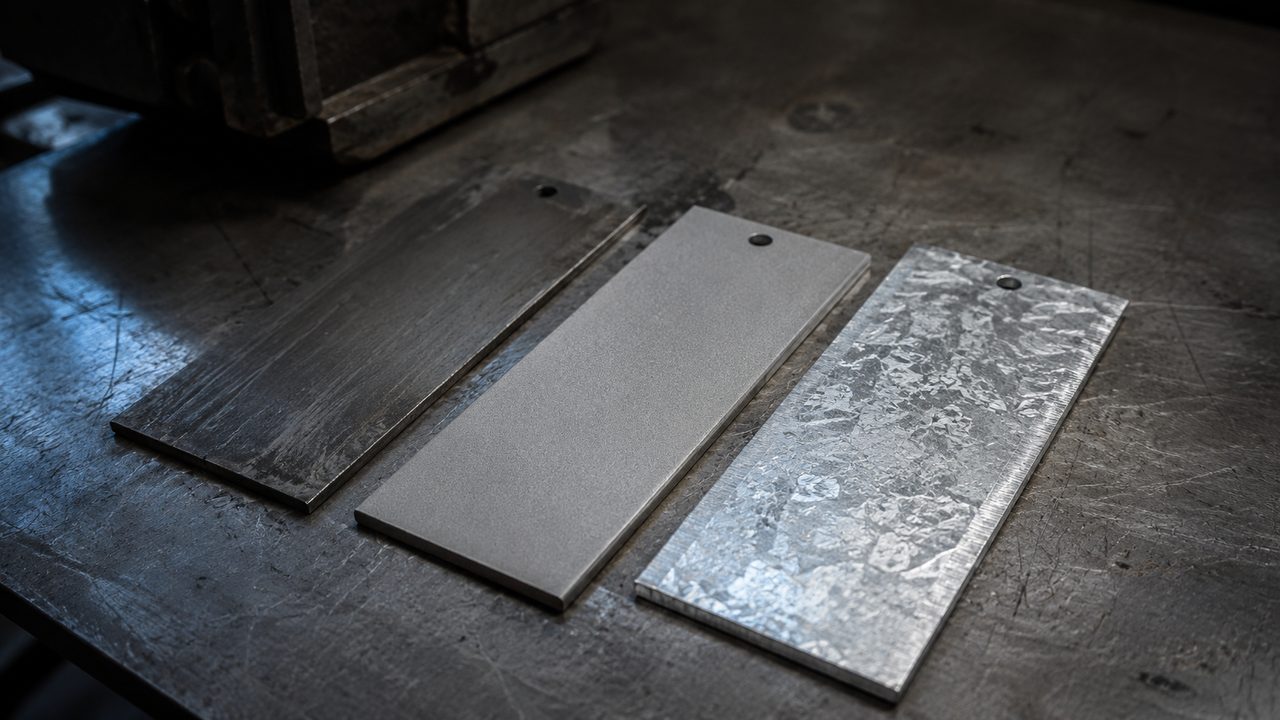

Три образца первого антикоррозийного слоя на стали рядом: тонкое фосфатирование, порошковый цинковый грунт и толстое горячее цинкование — fig.03 — три подхода к первому слою: фосфатка почти невидима, цинк-грунт средней толщины, горячий цинк массивнее всех

08 / выводКогда переплата за цинк оправдана

Считать надо по среде эксплуатации, а не по привычке грунтовать всё подряд. Деталь живёт в сухом помещении класса C1–C3: цинк не нужен, обезжиривание и фосфатка под полиэфир закрывают задачу дешевле. Деталь на улице с солью, влагой и реагентами класса C4–C5: цинк-грунт окупается ресурсом, потому что жертвенная защита держит кромки и сколы, где обычная краска пропускает ржавчину.

Рабочая формула для двухслойной системы на улицу: цинк-грунт 40–80 мкм с долей цинка 80–90%, поверх полиэфир или полиуретан 60–100 мкм, межслойка либо двумя полными циклами, либо gel-режимом на отработанной камере. Про полную схему такой связки с приёмкой качества написано в статье про двухслойное покрытие праймер плюс топ. Если сомневаетесь, нужен ли цинк, посмотрите на условия: попадёт ли изделие под соль и влагу или останется в сухом цеху. Ответ на этот вопрос и решает, платить за цинк или нет.
