Многоярусная загрузка камеры полимеризации: этажерки и подвесы
Детали занимают не больше 70% объёма камеры, оставшиеся 30% отдают воздуху на циркуляцию. Между соседними деталями держат просвет 50–100 мм, до ТЭНов минимум 150 мм, до стенок 100–300 мм. Шаг яруса этажерки берут не меньше высоты детали плюс 50–100 мм сверху, иначе верхний ярус закрывает нижний от потока и разница по высоте уходит за ±5 °C. Траверса берёт до 600 кг, но на направляющую закладывают не больше 350 кг.
Цех гонит одну и ту же деталь три раза за смену по 6 штук, а мог бы за 18 в один заход, если бы этажерка стояла грамотно. Разница между полупустой камерой и плотной загрузкой это деньги: каждый лишний прогон это 180–220 °C, выдержка 15–25 мин и киловатты на прогрев холодного железа заново. Но набить объём под потолок нельзя: плотная загрузка без зазоров даёт мёртвые зоны, где внутренние детали недопекаются, пока датчик воздуха рапортует про режим.
01 / правило 70/30Сколько объёма можно занять деталями
Рабочий объём камеры считают как место деталей плюс запас 30% на циркуляцию воздуха. Практически это значит: заполнять больше 70% объёма нельзя. Воздух в конвекционной камере должен пройти сквозь загрузку, забрать тепло от ТЭНов и отдать его каждой детали, а плотная стена металла превращает камеру в лабиринт застойных карманов.
Скорость воздуха в каналах держат 5–7 м/с не просто так: медленный поток расслаивается по высоте, верх становится горячее низа. Когда загрузка забивает проходы, скорость в узких местах падает, и там сразу появляется недопёк. Сколько реально штук влезет за цикл с учётом этого запаса, разбирается в отдельном материале про производительность камеры и время цикла.
Как прикинуть 70% на глаз без замеров?
02 / зазор между деталямиПросвет, чтобы не было затенения

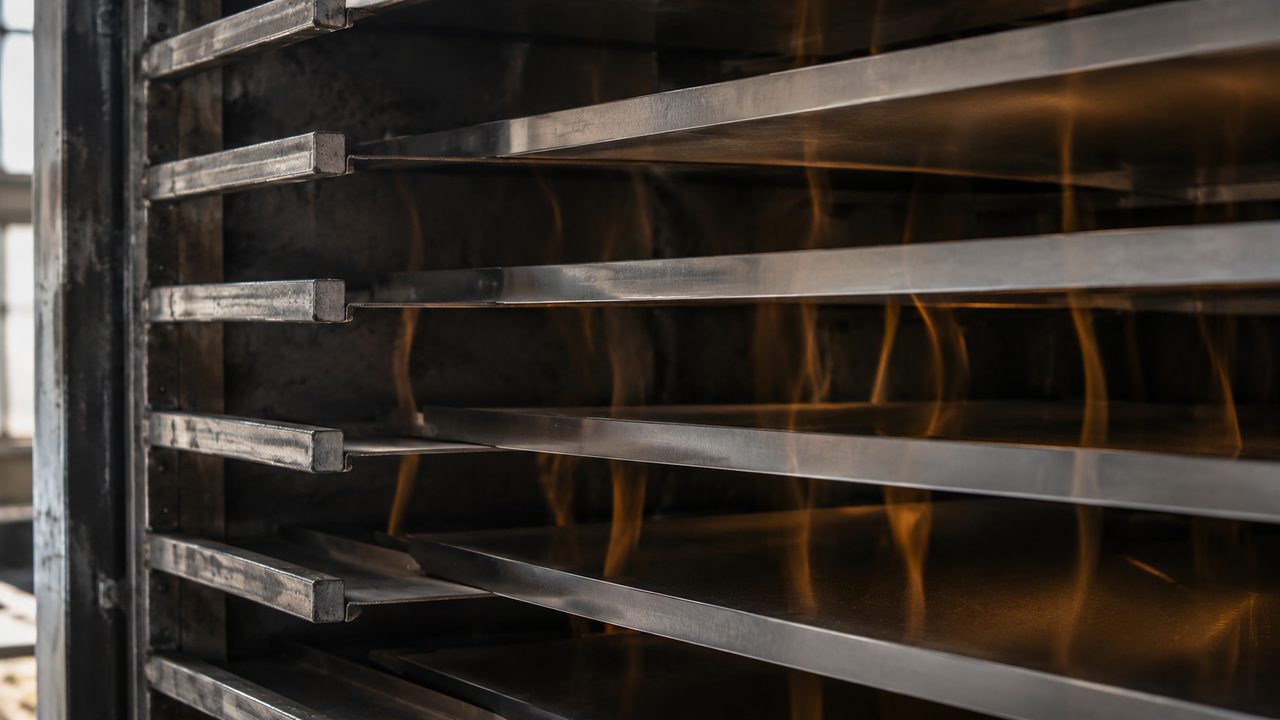

Между соседними деталями держат 50–100 мм свободного просвета. Этот зазор нужен, чтобы горячий воздух проходил между деталями, а не огибал плотный блок снаружи. Поставите детали ближе 50 мм, и нижняя плоскость верхней детали начнёт греть верхнюю плоскость нижней прямым контактом воздуха малого объёма, а не свежей конвекцией. Плоские крупные детали разносят шире: лист перекрывает поток соседнего листа как ширма.
Затенение потока это та же проблема, что и любая застойная точка при неравномерном нагреве, только созданная руками при загрузке. Деталь в тени соседней получает меньше обдува, прогревается медленнее и на выходе может остаться с недопечённым порошком, хотя вся камера показывала норму.
Мелкий крепёж тоже разносить по 50 мм?
03 / шаг ярусаВысота между полками этажерки

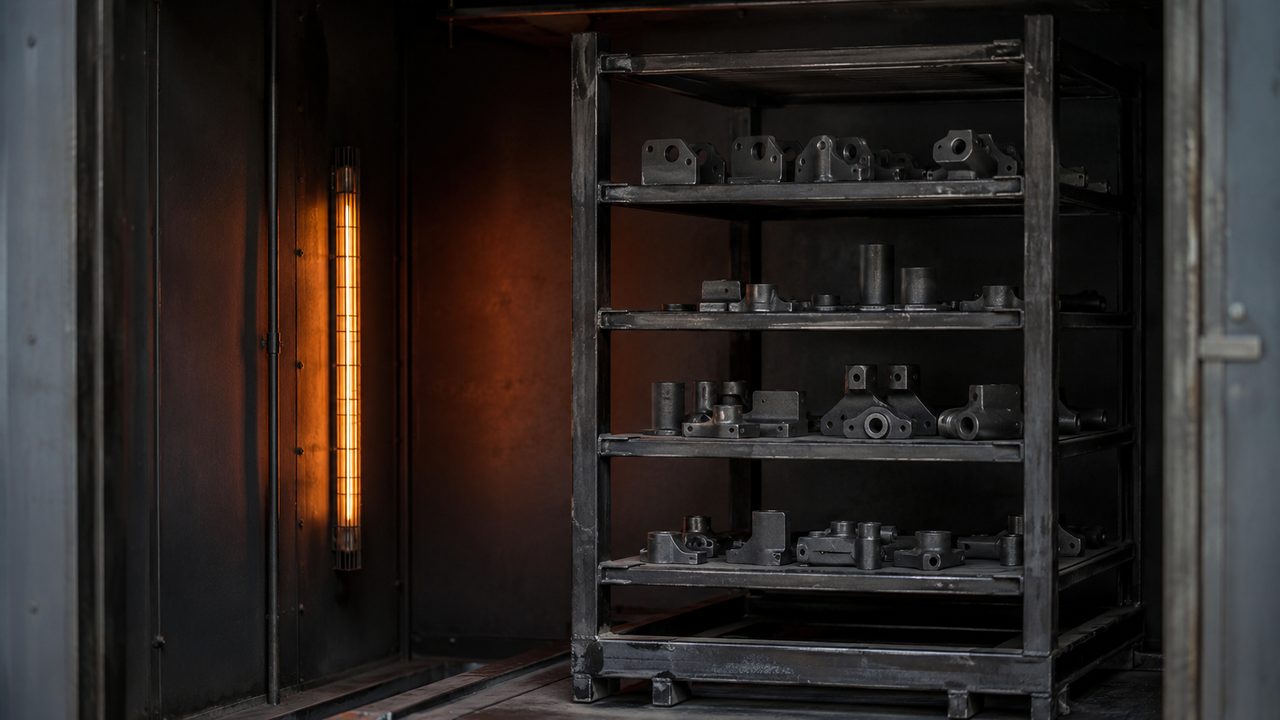

Шаг между ярусами берут не меньше высоты детали плюс просвет 50–100 мм сверху. Для детали высотой 100 мм это шаг полки около 200 мм. Верхний просвет работает как канал для восходящего потока: горячий воздух идёт снизу вверх, и если полки стоят впритык, верхний ярус закрывает нижний, поток упирается в дно полки и уходит вбок мимо деталей.
Расслоение по высоте это главный враг многоярусной загрузки. Разница между верхним и нижним ярусом легко уходит за ±5 °C, а это уже гарантированный брак: верх желтеет от перегрева, низ не добирает выдержку. Точность держат в пределах ±2 °C, и в высокой этажерке это достигается только зазорами между полками, чтобы поток шёл сквозь ярусы, а не мимо.
| Зазор | Ориентир, мм | Зачем |
|---|---|---|
| Между деталями | 50–100 | поток проходит, нет затенения |
| Просвет над ярусом | 50–100 | канал для восходящего потока |
| До стенок камеры | 100–300 | край не застаивается и не перегревается |
| До открытых ТЭНов | от 150 | нет прямого перегрева и пожелтения |
| Запас объёма на воздух | 30% | поток не задыхается |
04 / зазор до ТЭНовПочему крайние детали горят
До открытого ТЭНа держат минимум 150 мм. Спираль или трубчатый нагреватель дают не только конвекцию, но и прямое инфракрасное излучение, и деталь в 50 мм от него ловит локальный перегрев. Пока середина камеры на 180 °C, край у ТЭНа уходит на 210–220 °C, порошок там желтеет или вспучивается. Это частая причина брака в плотной загрузке, когда деталь притёрли к стенке с нагревателем.
Отсюда правило раскладки: ближайший к ТЭНу ряд отодвигают, а не заполняют. Как именно разнести нагреватели по камере, чтобы поле было ровным, разобрано в схеме раскладки ТЭНов. Симметричное расположение нагревателей с равными промежутками само по себе снижает риск, но зазор от детали до спирали всё равно остаётся обязательным.
Можно ли поставить экран между ТЭНом и деталью?
05 / недопёк внутриКонтроль глубоко сидящих деталей
Внешние ряды загрузки экранируют внутренние от потока и излучения. Датчик воздуха у стенки показывает 180 °C, а деталь в центре этажерки к этому моменту прогрелась только до 150–160 °C и выдержку ещё не начала. Если считать время от показаний воздуха, внутренние детали выйдут с недопечённым порошком, слабой адгезией и матовыми пятнами.
Лечится это не наугад, а замером. В плотную загрузку кладут контрольную термопару на самую глубокую деталь и отсчёт выдержки ведут от её прогрева, а не от воздуха. Как это делать пирометром и термопарой, описано в разборе контроля температуры детали. Один раз сняли профиль прогрева для типовой загрузки, дальше работают по нему.
06 / вес на подвесНагрузка на траверсу и центр тяжести
Стандартная тележка-траверса рассчитана на 600 кг и больше, но на одну направляющую обычно закладывают не более 350 кг продукции. Ограничивает не прочность крюка, а провис траверсы под нагрузкой и центр тяжести всей сборки. Узел работает при 150–220 °C, и горячий металл провисает сильнее холодного, так что запас по прочности берут двойной.

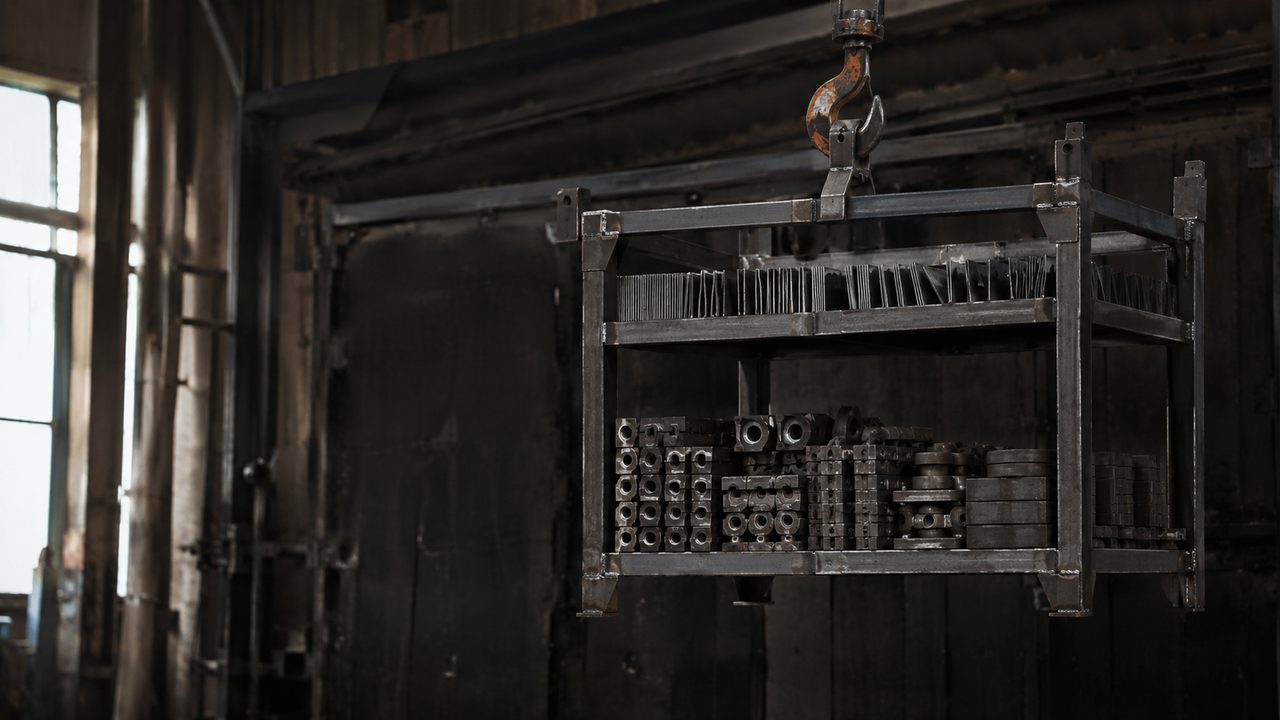

Центр тяжести важнее массы. Высокая этажерка на 250 кг с грузом наверху опрокидывается легче, чем низкая на 400 кг. Тяжёлое ставят вниз, лёгкое наверх, тогда сборка едет устойчиво и не заваливается в дверном проёме. Про сами крюки, петли и заземление подвеса есть отдельный материал про оснастку и заземление, а варианты траверс разобраны в статье про подвесы для порошковой покраски.
Как понять, что подвес перегружен, до того как он согнётся?
07 / вес на полКогда этажерка стоит, а не висит
Напольная этажерка снимает вопрос провиса траверсы, но переносит нагрузку на под камеры. Под деталью на полке нет глухого пода, но сама этажерка стоит на настиле, и её вес плюс детали давят на одну точку. Массивную загрузку на 400–500 кг ставят на тележку с распределённой опорой, иначе точечная нагрузка гнёт настил, про поведение пода под весом есть разбор про пол и тележки в камере.
Минус напольной этажерки в циркуляции: полки экранируют восходящий поток сильнее, чем разнесённые подвесы. Плюс в том, что на полки удобно грузить мелочь и плоские детали, которые неудобно вешать. На практике комбинируют: тяжёлое и высокое на подвес, мелочь и плоское по полкам с широким шагом. Габариты этажерки всегда привязывают к размерам камеры, оставляя зазоры до стенок.
08 / балласт этажеркиМасса рамы в энергетике цикла
Сама этажерка это холодный металл, который печь греет вместе с деталями. Рама из уголка на 60 кг с 20 до 200 °C поглощает около 1,4 кВт·ч только на собственный прогрев, а массивная сварная на 150 кг уже 3,5 кВт·ч за цикл. Каждый заход этот балласт греется заново, и на него уходит время добора температуры после загрузки.
Вывод для конструкции этажерки: её делают ажурной и из тонкого металла везде, где это не бьёт по жёсткости. Полки из прутка или полосы вместо сплошного листа, стойки из тонкостенного профиля. Каждые лишние 50 кг рамы это ещё 1,1 кВт·ч на цикл и минуты на прогрев. Многоярусная загрузка окупается объёмом деталей за проход, но только если сама этажерка не превращается в главный потребитель тепла.
