Как расположить ТЭНы в камере полимеризации

Короткий ответ

ТЭНы ставят вдоль низа боковых стенок в коробах-каналах, с зазором 20–30 мм до изоляции. Деталь не должна видеть раскалённую до 450–600 °C оболочку напрямую: между трубкой и загрузкой ставят экран или прячут ТЭН в канал (косвенный нагрев). Трубки делят минимум на две группы для ступенчатого выхода, клеммы выводят на одну стенку для замены. Это про геометрию раскладки, а не про мощность.

Камера набирает 190 °C по термопаре у стенки, а деталь возле ближнего ТЭНа выходит с жёлтой кромкой и хрупкой плёнкой, тогда как та же деталь в дальнем углу липнет пальцем. Мощность подобрана правильно, автоматика держит уставку. Дело в том, где физически стоят трубки и что они «видят». Расчёт мощности разобран в статье про выбор ТЭНов; здесь только про раскладку.

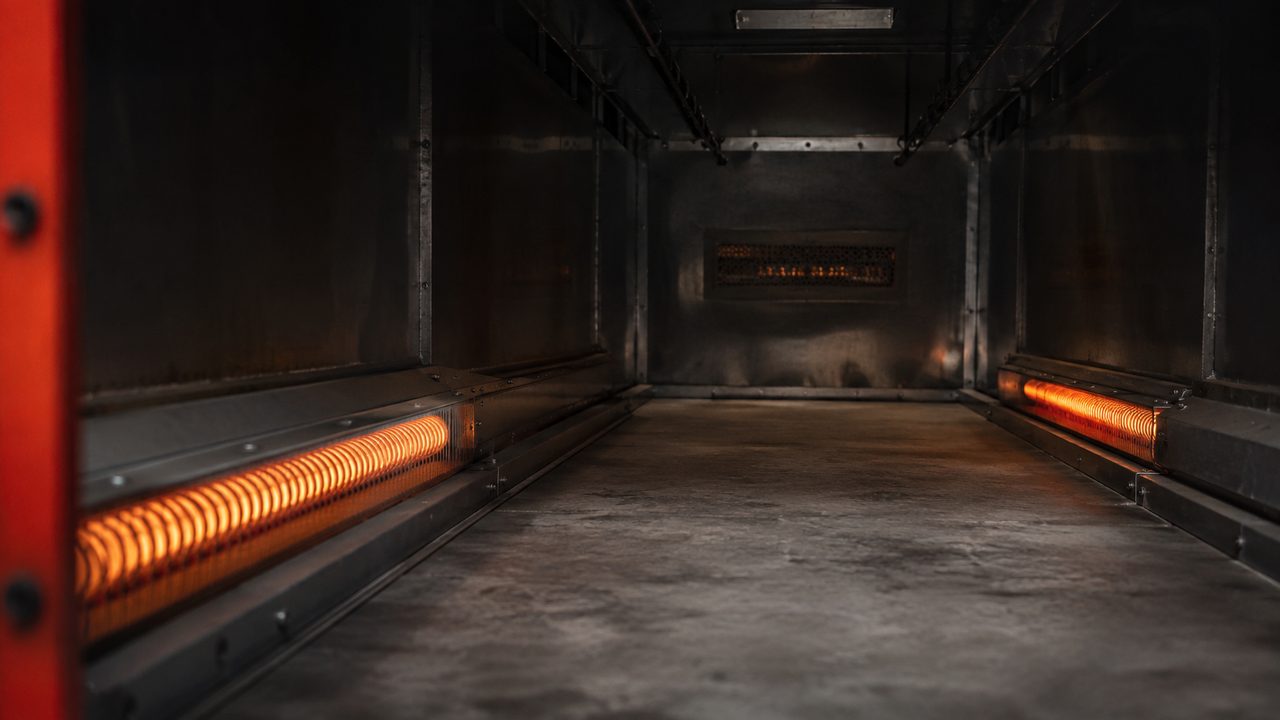

Оребрённые воздушные ТЭНы в коробах вдоль низа боковых стенок камеры полимеризации — fig.01 — оребрённые ТЭНы в коробах-каналах вдоль низа боковых стенок: воздух идёт вдоль рёбер, деталь не видит раскалённую трубку напрямую

01 / принципКосвенный нагрев: ТЭН не должен видеть деталь

Оболочка воздушного ТЭНа под нагрузкой раскаляется до 450–600 °C. Всё в прямой видимости трубки получает не только тёплый воздух, но и жёсткое инфракрасное излучение в упор. Для тонкой порошковой плёнки это перегрев за секунды, у сложных форм локальный перепал развивается быстрее всего в точках прямой видимости. Отсюда картина: возле трубки плёнка желтеет и трескается, а через полметра в тени недопечена.

Промышленные камеры решают это косвенным нагревом: ТЭНы прячут в термоблоки под защитными кожухами, деталь с трубкой в контакт не входит. Тот же принцип переносится на самодельную камеру просто. Трубку убирают в металлический короб-канал: воздух заходит с торца, проходит вдоль рёбер и выходит нагретым, а деталь снаружи видит только тёплый поток, а не свечение оболочки.

А если ТЭНы поставить открыто, без короба, будет плохо?

На малой камере с редкой загрузкой иногда работает. Но любая деталь, оказавшаяся в прямой видимости трубки, ловит ИК в упор. Открытые ТЭНы допустимы только там, где загрузка гарантированно выше зоны трубок и отделена рассекателем.

Чем ИК-перепал отличается от обычного перепала по температуре?

Обычный перепал равномерный по детали и виден по общему пожелтению. ИК-перепал локальный: сгорает ровно та грань или кромка, что смотрит на трубку, соседняя сторона может быть нормальной. По этой асимметрии его и опознают.

02 / низ или стенкиГде физически ставить трубки

Три рабочие схемы, и они не равнозначны:

Вдоль низа боковых стенок, симметрично с двух сторон. Рабочий вариант для самодельной камеры. Воздух греется у обеих стенок, поднимается двумя потоками, вентилятор замыкает контур. Симметрия важна: ТЭНы только с одной стороны дают перекос температуры поперёк камеры.
Под решётчатым полом. Компактно, но на трубки сыплется окалина, порошок и грязь с деталей, а замена требует снять всю загрузку. Годится для мелочёвки и печей под диски, хуже для универсальной камеры.
В отдельном коробе вдоль стены с вентилятором. ТЭНы вынесены в приставной канал, вентилятор гонит через них воздух и раздаёт по камере. Самая ровная раздача, но сложнее в сборке.

Практика самодельщиков сходится на нижне-боковой раскладке: оребрённые ТЭНы по 1 кВт, набранные до 6 кВт рабочей мощности на камеру порядка кубометра, стоят внизу перед вентилятором. Без принудительного обдува разница температур по объёму сразу заметна, поэтому раскладка ТЭНов и схема рециркуляции воздуха проектируются вместе.

Почему нельзя все ТЭНы на одну стенку, так же проще развести провода?

Проще по монтажу, но поперёк камеры получится градиент: у стенки с ТЭНами жарче на 15–25 °C, у противоположной прохладнее. Детали у дальней стенки недопекутся. Симметрия важнее удобства проводки.

fig.02 — раскладка вид спереди: ТЭНы в коробах внизу обеих стенок, зазор до изоляции, деталь выше зоны трубок за рассекателем

03 / зазорОтступ от стенки, изоляции и детали

Зазоры в раскладке решают две задачи сразу: не дать перегреться конструкции камеры и оставить воздуху дорогу. Рабочие значения для оребрённых воздушных ТЭНов:

Куда	Зазор	Зачем
Оболочка ТЭНа → изоляция/обшивка	20–30 мм	минвата и оцинковка возле трубки перегреваются, ускоряется прогар
Между рёбрами соседних ТЭНов	40–60 мм	воздух должен проходить, а не запираться между трубками
ТЭН → нижняя кромка детали (вертикаль)	150–200 мм	убрать прямое ИК снизу и пик горячего столба
Деталь → стенка камеры	100–150 мм	оставить воздуху обойти изделие со всех сторон

Отдельно про скорость воздуха вдоль рёбер. Оребрённый ТЭН держит оболочку в норме, пока обдув не ниже 6 м/с. Если запереть трубку в тесный короб без сквозного протока, воздух застаивается, оболочка уходит за 600 °C и трубка прогорает раньше срока. Короб делают проточным: вход и выход воздуха с торцов, сечение с запасом.

Что будет, если поставить ТЭН вплотную к минвате?

Утеплитель в точке контакта перегревается и спекается, теряет свойства, а оболочка ТЭНа в этой зоне не отдаёт тепло воздуху и локально перегревается. Это одна из частых причин, почему ТЭНы перегорают раньше ресурса.

04 / экранОтражатель и защитный кожух

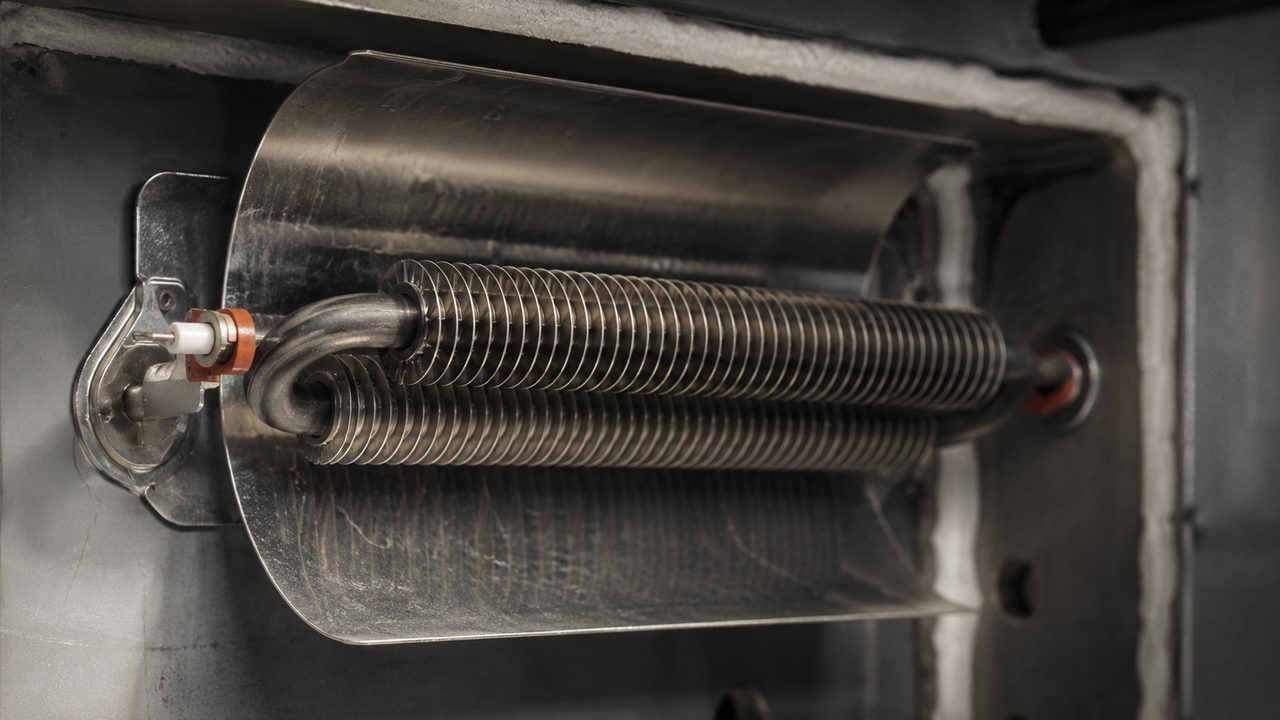

Оребрённый ТЭН с металлическим отражателем за трубкой и воздушным зазором до утеплённой стенки — fig.03 — отражатель за трубкой заворачивает ИК обратно в поток, воздушный зазор до изоляции виден между экраном и стенкой

Два разных элемента, их путают. Экран стоит между трубкой и деталью и перекрывает прямое ИК: деталь получает тепло только через нагретый воздух. Отражатель стоит за трубкой, со стороны холодной стенки, и заворачивает излучение обратно в поток вместо того, чтобы греть изоляцию.

Экраном служит стенка короба-канала или отдельный лист-рассекатель над зоной ТЭНов. Отражатель делают из полированной нержавейки: она держит температуру и отражает ИК лучше чернёной стали. На керамических ИК-излучателях стенки за ними принято закрывать отражающим слоем, чтобы тепло не уходило в утеплитель. В самодельной камере тот же приём даёт прибавку к разгону и снимает нагрузку с обшивки.

Частая ошибка

Фольга-отражатель, наклеенная прямо на минвату без зазора. Она перегревается, отслаивается и осыпается на ТЭНы. Отражатель ставят с воздушным зазором от изоляции и крепят механически, а не на клей, который не держит 200 °C.

Обязателен ли отражатель, если стенки уже утеплены?

Не обязателен, но полезен. Утеплитель держит тепло внутри камеры в целом, а отражатель заворачивает ИК от конкретной трубки обратно в поток, ускоряя разгон и снижая температуру самой обшивки за ТЭНом.

Экран не съест ли мощность, ведь он греется сам?

Экран перехватывает ИК и переизлучает его уже как тепло в воздух, а не теряет. Общий баланс тепла в камере не падает, зато исчезает прямое пятно перепала на детали. Небольшая задержка разгона окупается отсутствием брака.

05 / группыДеление на секции и ступенчатый выход

Все ТЭНы одним пучком на один контактор работают грубо. При выходе на режим они лупят полной мощностью, проскакивают уставку, остывают ниже, потом снова полный разгон. Пила по температуре и просадки в сети при каждом включении.

Деление минимум на две группы убирает это. Первая тянет разгон постоянно. Вторая подключается на старте для скорости и отключается за 5–10 °C до уставки. На выдержке камера держит режим одной группой, без рывков сети. Готовые камеры так и устроены: две группы плюс таймер выдержки на 5–20 мин.

Для камеры 8–9 м³ это две группы по 2–3 ТЭНа. Раскладка по группам должна быть перемешанной: в каждую группу берут трубки с обеих стенок, а не всю левую стенку в одну группу, всю правую в другую. Иначе при отключении одной группы поперёк камеры снова поедет градиент.

Три группы лучше двух?

На больших камерах от 15 м³ три группы дают более плавный выход и точнее держат выдержку. Для гаражной камеры двух достаточно: усложнять коммутацию ради малой прибавки к равномерности смысла мало.

Как связать группы с автоматикой?

Первая группа на основной канал терморегулятора, вторая на отдельный контактор с уставкой на 5–10 °C ниже. Схему коммутации разбираем в статье про терморегулятор и автоматику.

06 / доступРаскладка с расчётом на замену

ТЭН расходник: рано или поздно любая трубка перегорит. Если при проектировании об этом не подумать, замена превратится в разборку половины камеры. Пара правил раскладки экономят часы потом.

Клеммы всех ТЭНов выводят на одну наружную стенку в закрытую клеммную коробку. Голых контактов внутри камеры быть не должно: при 200 °C и пыли это точка отказа. Трубки сажают на съёмные фланцы, чтобы вынуть их через стенку наружу, не трогая загрузку. Подковообразный ТЭН удобен этим: оба контакта с одной стороны, вынимается как патрон.

Мелочь, которая экономит время

Пронумеруйте ТЭНы и подпишите группы на клеммной коробке. Когда через год одна трубка уйдёт в обрыв, вы найдёте её за минуту тестером, а не переберёте все шесть.

Раскладка ТЭНов не отдельная деталь, а часть общей сборки: короба, зазоры и доступ закладывают на этапе сборки камеры, пока стенки открыты. Переделывать раскладку в готовой утеплённой камере дорого и муторно, поэтому геометрию продумывают до того, как зашита обшивка.

Через сколько обычно приходится менять ТЭН?

При корректной раскладке и обдуве оребрённые воздушные трубки ходят годами. Ресурс режет перегрев оболочки: зажатый в тесный короб или прислонённый к изоляции ТЭН уходит быстрее. Причины и порядок замены разобраны в отдельной статье про перегорание ТЭНов.
