Почему верх камеры полимеризации горячее низа?

Тёплый воздух легче холодного — конвекция гонит его вверх. Без принудительного перемешивания разброс «потолок–пол» достигает 30–50 °C. Детали сверху перепекаются, снизу недопекаются.

Зачем нужен вентилятор рециркуляции в камере?

Вентилятор замыкает воздушный контур: забирает перегретый воздух сверху, гонит вниз или вдоль боковой стены. Перемешивание снижает разброс с 30–50 °C до ±10 °C — это разница между равномерным покрытием и браком.

Куда ставить вентилятор в камере полимеризации?

Крыльчатку — в верхней зоне камеры (там самый горячий воздух). Двигатель выносят за стенку в прохладную зону через вал: в горячей зоне он сгорит. Подачу воздуха направляют вниз или на нижнюю боковую стену.

Какой поток воздуха нужен для рециркуляции?

Ориентир — 5–8 объёмов камеры в минуту. Для камеры 8,6 м³ это 43–70 м³/мин. Конкретную крыльчатку подбирают по этому расходу с запасом 20–30%: при 200 °C плотность воздуха падает и реальный объёмный поток ниже паспортного.

Какую крыльчатку выбрать для камеры полимеризации?

Термостойкую алюминиевую или нержавеющую, рассчитанную на 220–250 °C. Двигатель — вне горячей зоны, соединение через вал с сальниковым уплотнением или зазорным проходом в стенке.

Как проверить равномерность нагрева камеры?

Разместить термопары (или пирометр) по углам, в центре и у пола при 180 °C на холостом прогоне. Норма — разброс не более ±10 °C. Если один угол выбивается — проблема с потоком: перекрыт экраном или вентилятор слабый.

Осевой или центробежный вентилятор для камеры?

Для гаражной камеры 8–9 м³ достаточно осевого термостойкого вентилятора: большой объём при малом напоре, ставится прямо в стенку. Центробежный (улитка) даёт напор для раздачи воздуха по воздуховоду вдоль пола — оправдан на камерах от 15 м³.

Главная / Равномерность

Неравномерный нагрев камеры: почему верх горячее и что делает вентилятор

Q: Можно ли взять обычный канальный вентилятор из вентиляции?

Нет. Бытовые канальные вентиляторы рассчитаны на 40–60 °C, их подшипники и обмотка не держат нагрев камеры. Нужна крыльчатка на 220–250 °C с вынесенным за стенку двигателем или специальный жаростойкий вентилятор.

Короткий ответ

Без принудительной рециркуляции воздуха разброс «верх–низ» в камере доходит до 30–50 °C: сверху детали перепекаются, снизу недопекаются. Вентилятор замыкает контур — забирает перегретый воздух сверху, гонит вниз, разброс падает до ±10 °C. Крыльчатку берут термостойкую, двигатель выносят за стенку. Проверка — термопарами по углам при 180 °C на холостом прогоне.

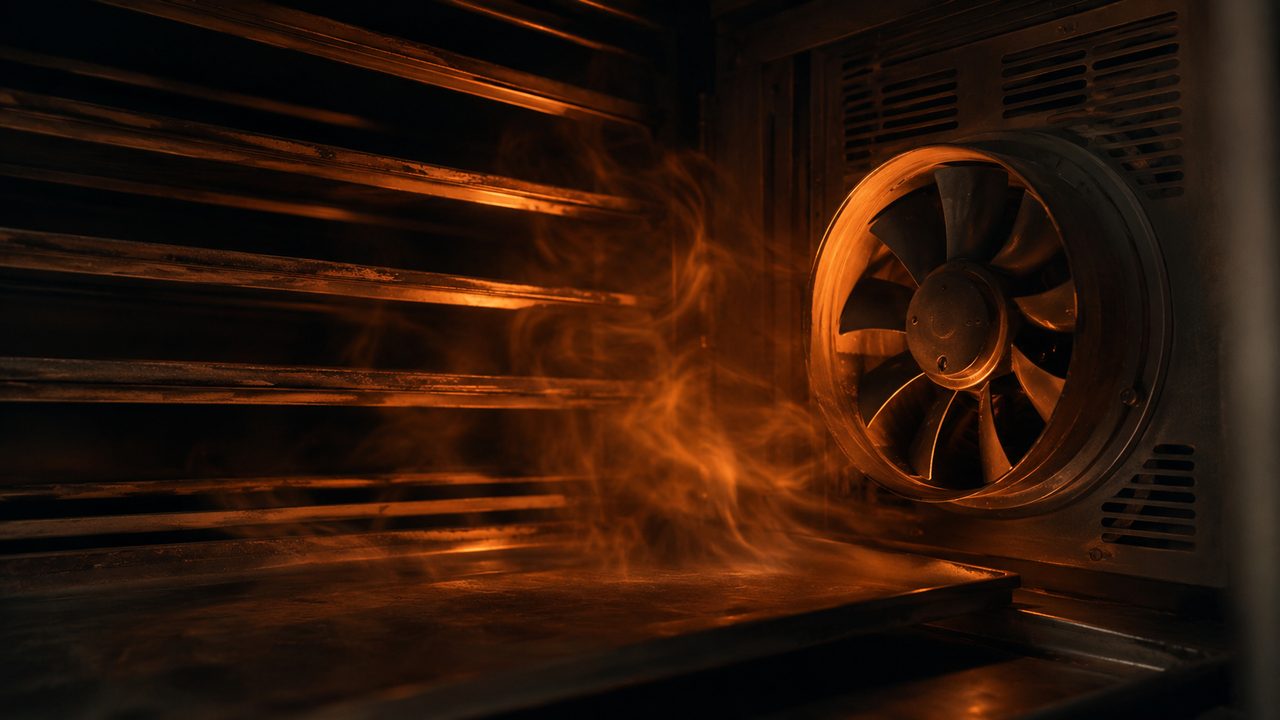

Вентилятор рециркуляции внутри печи полимеризации — fig.01 — вентилятор рециркуляции в верхней зоне камеры: забирает перегретый воздух и гонит его вниз

01 / конвекцияПочему верх горячее низа

Горячий воздух легче холодного — это не метафора, это разница в плотности. При 200 °C плотность воздуха примерно 0,75 кг/м³, при 20 °C — 1,2 кг/м³. Нагретый воздух около ТЭНов поднимается вверх, вытесняя более холодный вниз. Это и есть естественная конвекция — она работает постоянно и без всякого вентилятора.

Проблема в том, что у потолка воздух не уходит никуда: он накапливается, перегревается ещё сильнее и создаёт устойчивый горячий слой. Снизу — обратная картина: туда оседает более холодный воздух и детали там прогреваются медленнее. Замерянный разброс на камере без рециркуляции: 30–50 °C между потолком и полом. На уставке 190 °C это значит, что у потолка будет 215–220 °C, у пола — 165–175 °C. Оба значения — за пределами нормального окна полимеризации большинства порошков.

Почему потолок всегда горячее, даже если ТЭНы стоят снизу?

ТЭНы нагревают воздух рядом с собой — тот поднимается к потолку. У потолка никакого «стока» нет, горячий воздух копится. Чем дольше камера работает без перемешивания, тем больше расслоение.

При каком разбросе уже будет брак?

У большинства порошковых красок рабочее окно ±10–15 °C от уставки. Разброс в 30 °C означает, что одна зона точно окажется за пределами. Либо недопёк (мягкая плёнка, плохая адгезия), либо перепал (пожелтение, хрупкость).

02 / рециркуляцияЧто даёт вентилятор

Вентилятор рециркуляции разрушает температурное расслоение: он принудительно перемешивает воздух, не давая горячему слою закрепиться у потолка. Схема простая — забор сверху, подача снизу или сбоку. Воздух идёт по замкнутому кругу, выравнивая температуру по всему объёму.

Результат — разброс падает с 30–50 °C до ±10 °C. Это не теоретически: при замере термопарами по четырём углам и центру на прогоне 180 °C вентилятор убирает расслоение за 3–5 минут после включения.

fig.02 — контур рециркуляции: ТЭНы нагревают воздух снизу, он поднимается, вентилятор забирает его сверху и гонит вниз по правой стенке

Без вентилятора камера вообще не работает?

Работает, но непредсказуемо. Детали у потолка получат другой режим, чем детали у пола. Для одноуровневой загрузки мелкими изделиями иногда справляются — но это скорее везение, чем технология.

Почему именно сверху вниз, а не снизу вверх?

Вентилятор ставят туда, где воздух перегрет и надо его сдвинуть. Перегрет он сверху. Если гнать воздух снизу вверх — усилим естественную конвекцию вместо того, чтобы противостоять ей.

03 / монтажКуда ставить забор и подачу воздуха

Правило простое: забор — там, где перегрев, подача — там, где холодно. Для большинства камер это означает: крыльчатку монтируют в верхней части (потолок или верхняя треть боковой стенки), а выдув направляют вниз — на нижнюю боковую стену или на пол за ТЭНами.

Двигатель вентилятора за стенку — обязательно. Внутри камеры при 200 °C двигатель с обычной изоляцией живёт несколько часов. Конструкция: вал через отверстие в стенке с зазорным проходом (1–2 мм зазор между валом и гильзой). Тепловые потери через этот зазор минимальны, зато двигатель работает при нормальной температуре.

Частая ошибка

Вентилятор внутри камеры с двигателем на наружной стенке — но без уплотнения вала. Через зазор горячий воздух стравливается наружу, и поток в камере падает. Уплотнение не обязательно герметичное: достаточно лабиринтной заглушки или стакана из оцинковки вокруг вала.

Можно поставить вентилятор сбоку, а не сверху?

Можно — если камера широкая и длинная. Тогда вентилятор на одной торцевой стенке, выдув на противоположную. Главное — чтобы воздушный поток охватывал весь объём, а не «простреливал» только центральный канал мимо деталей у стен.

04 / расходКакой поток нужен

Ориентир для рециркуляционного вентилятора — 5–8 объёмов камеры в минуту. Для камеры 3×1,6×1,8 м (объём 8,64 м³) это 43–70 м³/мин.

Важная оговорка: паспортный расход крыльчатки измерен при комнатной температуре. При 200 °C плотность воздуха падает примерно в 1,6 раза — масса прокачиваемого газа снижается, хотя объёмный расход меняется меньше. Брать крыльчатку с запасом 25–30% к расчётному значению — правило, а не перестраховка.

Объём камеры, м³	Расход (5 обм/мин)	Расход (8 обм/мин)
4	20 м³/мин	32 м³/мин
8,6	43 м³/мин	69 м³/мин
15	75 м³/мин	120 м³/мин
25	125 м³/мин	200 м³/мин

Что если вентилятор окажется слишком мощным?

Избыточный поток создаёт турбулентность у деталей и может сдуть незакреплённый порошок до спекания — это дефект «шагрень» или «апельсиновая корка». Оптимум: вентилятор на регуляторе оборотов, на разгоне мощнее, на выдержке — тише.

05 / проверкаКак проверить равномерность

Холостой прогон с термопарами — единственный честный способ убедиться, что камера готова к работе. Схема: 5 контрольных точек — четыре угла на высоте 30 см от пола и одна в геометрическом центре. Выводят на 180 °C, выдерживают 20 мин после достижения уставки, записывают показания.

Норма: разброс не более ±10 °C от уставки по всем точкам. Если один угол отклоняется на 20 °C — там либо мёртвая зона потока (деталь или экран перекрыл канал), либо вентилятор слаб.

Пирометр или термопары?

Термопары точнее и не требуют удерживать линию прямой видимости. Пирометр подходит для быстрой проверки в открытую дверь, но показывает температуру поверхности металла, а не воздуха — цифры будут отставать на 5–15 °C в зависимости от массы детали.

Нужно ли повторять проверку после загрузки деталей?

Желательно хотя бы раз — с реальной партией похожей плотности и массы. Тяжёлые детали «крадут» тепло иначе, чем тонкий листовой металл, и поток может перераспределиться. Первая рабочая партия всегда контрольная.

Камера держит ±10 °C, но покрытие неровное. Что ещё влияет?

Расстояние между деталями: если навесить их вплотную, воздух не обходит со всех сторон — появятся теневые зоны. Минимальный зазор между деталями — 5–7 см, от стен камеры — 15–20 см.

06 / типОсевой или центробежный вентилятор

Под рециркуляцию в камере берут один из двух типов, и выбор влияет на всю схему воздуховодов:

Осевой (крыльчатка на валу двигателя). Гонит большой объём при малом напоре. Ставят прямо в стенку без длинных каналов: забрал сверху — выдул рядом. Простой в сборке своими руками, но не продавит воздух через узкий короб или несколько поворотов.
Центробежный (улитка). Даёт напор — способен прогнать воздух по воздуховоду с раздачей через отверстия по полу. Так собирают камеры с нижней подачей, где горячий воздух выходит равномерно по всей длине. Сложнее и дороже, оправдан на больших камерах от 15 м³.

Для гаражной камеры 8–9 м³ почти всегда достаточно осевого термостойкого вентилятора. Центробежную схему с раздачей по полу имеет смысл делать, когда камера длинная и деталей много в несколько ярусов.

Можно взять обычный канальный вентилятор из вентиляции?

Нет. Бытовые канальные вентиляторы рассчитаны на 40–60 °C: подшипники и обмотка не держат нагрев камеры. Нужна крыльчатка на 220–250 °C с вынесенным за стенку двигателем, либо специальный жаростойкий вентилятор.

Зачем раздавать воздух по полу через воздуховод?

Чтобы горячий поток выходил равномерно по всей длине камеры, а не одной струёй. Отверстия в напольном коробе делают с шагом 30–40 см, ближе к дальнему концу — крупнее, чтобы скомпенсировать падение напора. Это выравнивает температуру у пола по всей длине.
