Сколько времени занимает полный цикл полимеризации в тупиковой камере?

Реальный цикл тупиковой камеры на партию 40–70 минут, а не 15–20 минут выдержки. В цикл входят загрузка, разгон камеры и прогрев металла до 180–200 °C (10–30 минут в зависимости от массы), выдержка 15–20 минут, выгрузка и напыление следующей партии. Полностью загруженная камера с умеренно тяжёлыми деталями даёт 25–45 минут только на нагрев плюс выдержку.

Как рассчитать, сколько деталей камера обработает за смену?

Формула: деталей за смену = (время смены ÷ время цикла) × деталей в загрузке. Пример: смена 480 минут, цикл 50 минут, в загрузке 12 деталей → 480 ÷ 50 = 9 циклов × 12 = 108 деталей. Считайте по полному циклу, а не по одной выдержке, иначе завысите пропускную способность в 2–3 раза.

Выдержка 15 минут отсчитывается с момента загрузки в камеру?

Нет. Отсчёт выдержки идёт с момента, когда сам металл детали достиг температуры полимеризации, а не когда воздух в камере вышел на уставку. Тонкая деталь прогревается 5–10 минут, толстая или массивная 10–30 минут, чугун и толстое литьё до 30–40 минут. Только после этого запускают 15–20 минут выдержки.

Что сильнее всего замедляет цикл в тупиковой камере?

Масса металла. Прогрев холодной детали до 180–200 °C тянет 10–40 минут, а сама выдержка всего 15–20. На толстых деталях до 70% цикла уходит на прогрев, а не на полимеризацию. Второй по значимости фактор это плотная навеска: тесно висящие детали закрывают друг друга от обдува, и прогрев растягивается.

Проходная камера производительнее тупиковой?

Да, на серийных объёмах. Конвейерная линия даёт 100–500+ деталей в час при скорости 1,5–6 м/мин, потому что загрузка, нагрев и выгрузка идут одновременно на разных участках. Тупиковая делает всё последовательно в одном объёме, поэтому её потолок примерно 8–12 партий за смену. Но проходная окупается только при стабильной однотипной загрузке.

Можно ли сократить время цикла тупиковой камеры?

Да, тремя путями: не остужать камеру между партиями (горячая камера прогревает деталь быстрее холодной), напылять следующую партию пока идёт выдержка текущей, и не перегружать навеску, чтобы обдув доставал каждую деталь. Эти приёмы срезают 10–20 минут с цикла без потери качества.

Почему нельзя грузить камеру деталями разной толщины вместе?

Тонкие детали прогреются за 5–7 минут, толстые за 25–30. Если выставить выдержку по тонким, толстые не допекутся. Если по толстым, тонкие передержатся и краска пожелтеет. Смешанную загрузку либо разделяют по партиям, либо ведут выдержку по самой массивной детали с контролем пирометром.

Главная / Производительность

Производительность камеры полимеризации: время цикла и деталей за смену

Короткий ответ

Пропускную способность тупиковой камеры считают по полному циклу, а не по выдержке. Реальный цикл партии составляет 40–70 мин: загрузка, прогрев металла до 180–200 °C (10–30 мин, зависит от массы), выдержка 15–20 мин, выгрузка, напыление следующей партии. Деталей за смену = (время смены ÷ время цикла) × деталей в загрузке. Пример: 480 ÷ 50 = 9 циклов × 12 деталей = 108 штук за смену.

Частая ошибка при планировании загрузки: человек берёт выдержку 15 мин из паспорта краски, делит смену 480 мин на неё и радуется цифре 32 партии. На деле выходит 8–10 партий. Выдержка это только один этап цикла, и не самый долгий. Прогрев холодного металла до температуры полимеризации часто тянет дольше самой полимеризации. Ниже разложим цикл на этапы и посчитаем честную пропускную способность.

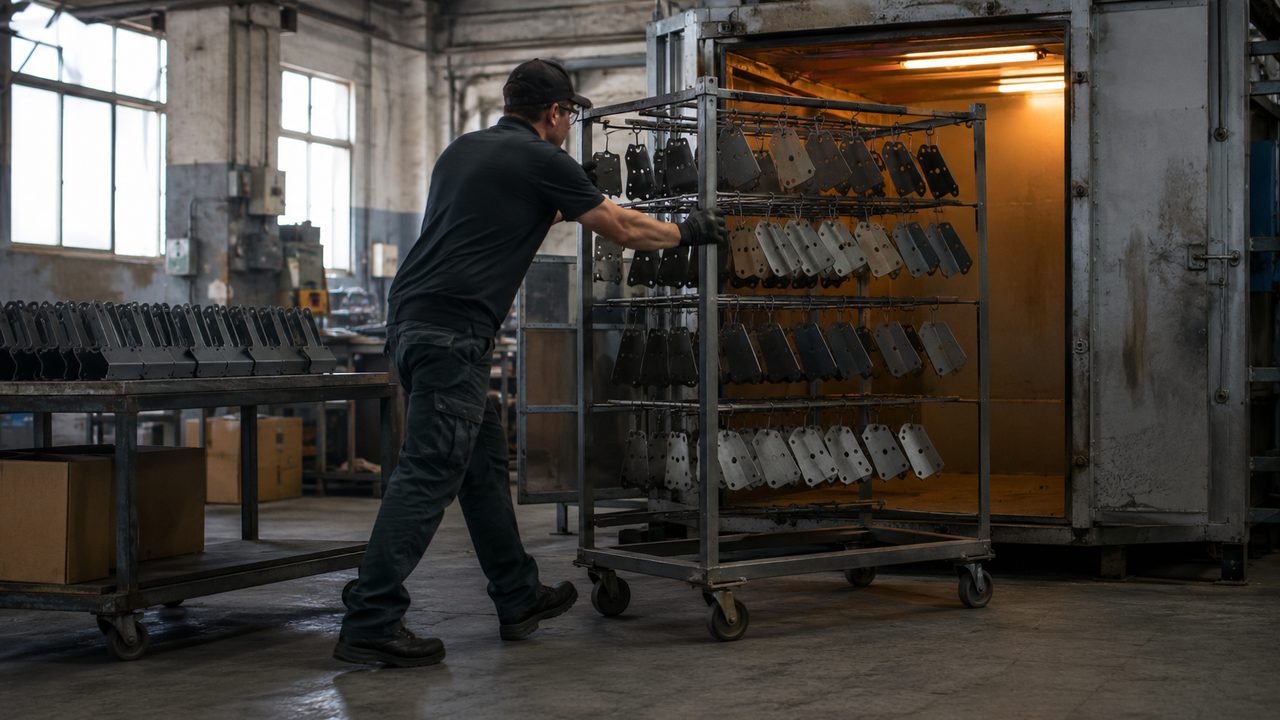

Рабочий закатывает тележку с металлическими кронштейнами в тупиковую камеру полимеризации, вторая партия ждёт рядом — fig.01 — тупиковая камера работает партиями: пока одна греется, следующую готовят к загрузке

01 / этапыИз чего состоит цикл тупиковой камеры

Тупиковая (batch) камера обрабатывает деталь партиями в одном объёме: загрузили, закрыли, прогрели, выдержали, открыли, выгрузили. Все этапы идут последовательно, поэтому цикл складывается из пяти отрезков времени.

Загрузка партии на подвесы и тележку: 3–7 мин. Разгон камеры до уставки, если она остыла: 15–25 мин (на горячей камере этот этап почти исчезает). Прогрев самого металла до 180–200 °C: 5–30 мин в зависимости от толщины. Выдержка (полимеризация): 15–20 мин после того, как деталь прогрелась. Выгрузка и остывание до снятия: 5–10 мин.

Сумма даёт 40–70 мин на партию для реальной гаражной или цеховой камеры. Отраслевые данные подтверждают: полностью загруженная batch-печь с умеренно тяжёлыми деталями расходует 25–45 мин только на нагрев плюс выдержку, а с учётом ручных операций цикл вырастает до 50–70 мин.

Почему разгон камеры считают отдельно от прогрева детали?

Воздух в камере выходит на 200 °C за 15–25 мин, но металл детали в этот момент ещё холодный. Тепло от воздуха к детали передаётся не мгновенно: тонкий кронштейн догоняет воздух за 5–7 мин, толстая станина за 25–30 мин. Пока металл не прогрелся, выдержку начинать нельзя. Подробнее о выходе на режим в статье про камеру, которая не набирает температуру.

02 / выдержкаВыдержка стартует после прогрева металла, не с загрузки

Это главное, что путают при расчёте. Отсчёт выдержки идёт от момента, когда поверхность детали достигла температуры полимеризации, а не от закрытия двери. Термопара в центре камеры показывает 200 °C уже через 20 мин, но если ткнуть пирометром в толстую деталь, там будет 150–160 °C. Считать выдержку с этого момента значит гнать брак: краска на массивных участках останется сырой.

Ориентиры по типам порошка при правильном PMT (температуре металла): стандартный полиэфир 10 мин при 200 °C, стойкий полиэфир до 15 мин, эпоксид и гибрид 10–12 мин при 180–190 °C, низкотемпературный полиэфир 20–25 мин при 160–175 °C. Режимы под конкретную краску разобраны в материале температура и время полимеризации.

Контроль по металлу, а не по воздуху

Без пирометра или термопары на детали расчёт цикла превращается в угадайку. Наведите пирометр на самый толстый узел партии и запускайте 15 мин выдержки только когда он показал 180 °C. Как это делать на практике, в статье про контроль температуры детали пирометром.

03 / формулаФормула: деталей за смену

Когда время цикла определено, пропускная способность считается в одну строку:

Деталей за смену = (время смены ÷ время цикла) × деталей в загрузке.

Разберём на числах. Смена 8 ч = 480 мин. Красим стальные кронштейны толщиной 4 мм, в одну загрузку помещается 12 штук. Цикл на горячей камере: прогрев металла 10 мин + выдержка 15 мин + загрузка и выгрузка 10 мин + минус на параллельное напыление ≈ 50 мин на партию.

Считаем: 480 ÷ 50 = 9,6 → округляем вниз до 9 полных циклов. 9 × 12 = 108 деталей за смену. Если бы считали по одной выдержке 15 мин, получили бы 32 цикла и 384 детали, цифру, которой в реальности не будет.

Как учесть первый холодный запуск в начале смены?

Первый цикл всегда длиннее на 15–25 мин: камера холодная, тепло уходит в прогрев стенок и утеплителя. Проще вычесть один разгон из времени смены: 480 − 20 = 460 мин рабочего времени, дальше делим на цикл горячей камеры. Хорошее утепление камеры сокращает этот холодный старт и держит уставку между партиями.

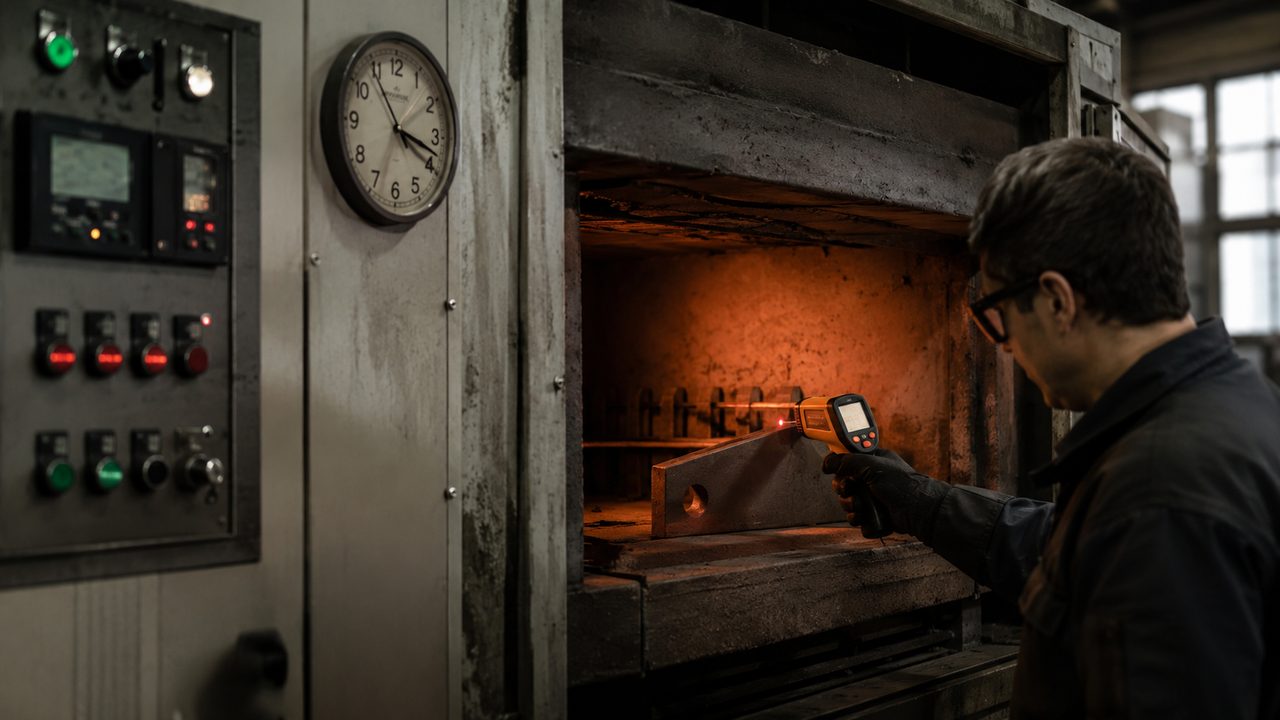

Оператор проверяет температуру толстого кронштейна пирометром у панели управления тупиковой камеры и настенных часов — fig.02 — выдержку запускают по показаниям пирометра на металле, а не по таймеру от загрузки

04 / массаУзкое место номер один: масса металла

Металл прогревается тем дольше, чем он массивнее, и это главный тормоз тупиковой камеры. Отраслевая практика даёт вилку: лёгкие тонкие детали выходят на температуру за 5–10 мин, тяжёлые и толстые за 10–30 мин, а очень плотное литьё и чугун за 30–40 мин.

Наглядный контраст: велосипедное крыло из тонкого листа прогревается до 200 °C за 2–3 мин, а кованый алюминиевый диск той же партии за 30 мин. При выдержке всего 15 мин на диске 30 мин прогрева составляют две трети цикла. Полимеризация идёт быстро, ждём мы металл.

Отсюда практический вывод: чем массивнее деталь, тем меньше выигрыш от короткой краски. Режимы под толстостенные и тяжёлые изделия собраны в статье про режим для массивных толстых деталей.

Этап цикла	Тонкие детали (лист 1–2 мм)	Массивные детали (литьё, 6+ мм)
Загрузка партии	3–5 мин	5–7 мин
Разгон холодной камеры	15–20 мин	20–25 мин
Прогрев металла до 180–200 °C	5–10 мин	25–40 мин
Выдержка (полимеризация)	15 мин	15–20 мин
Выгрузка и остывание	5 мин	8–10 мин
Полный цикл (горячая камера)	~35–45 мин	~60–75 мин

Что даёт бóльший прирост производительности: мощнее ТЭНы или лучше утепление?

Для холодного старта решает мощность: камера 24 кВт разгонится вдвое быстрее, чем 12 кВт. Для прогрева массивной детали мощность помогает меньше, там упирается в теплопроводность самого металла. Утепление же сокращает потери и держит уставку между партиями, убирая повторный разгон. Как подобрать нагрев, в статье про выбор ТЭНов и мощности.

05 / навескаПлотность навески и напыление между партиями

Второе узкое место это плотность навески. Тесная навеска перекрывает обдув: горячий воздух не обтекает деталь со всех сторон, и прогрев растягивается на те же лишние минуты, что и лишняя масса. Отраслевые данные прямо указывают: при плотной навеске времени на прогрев и выдержку уходит больше, чем при стандартном шаге.

Компромисс тут прямой. Навесите вдвое больше деталей, увеличите загрузку партии, но растянете прогрев. Оптимум ищут по обдуву: между деталями держат 5–7 см, от стенки до детали 15–20 см. При таком шаге воздух доходит до каждой детали, и 12 кронштейнов прогреваются одновременно, а не по очереди.

Отдельный резерв времени даёт напыление. Пока текущая партия выдерживается в камере, следующую уже можно напылять на посту. Тогда к моменту выгрузки новая партия готова к загрузке, и цикл теряет не 10 мин на напыление, а 0. Это самый простой способ срезать время без затрат.

Остывание тоже считается

Деталь после выдержки нельзя брать руками сразу: 180 °C держатся ещё несколько минут. Массивные детали остывают до безопасных 60 °C за 15–30 мин на воздухе. Если снимать раньше, рискуете смазать не набравшее прочность покрытие и обжечься. Это остывание закладывают в выгрузку или совмещают со следующим циклом.

06 / проходнаяТупиковая против проходной по пропускной способности

Проходная (конвейерная) камера обходит тупиковую там, где та проигрывает: она разносит этапы по разным участкам. Пока одна деталь заезжает в тоннель, вторая в середине выдерживается, третья выезжает остывать. Загрузка, нагрев и выгрузка идут одновременно, а не по очереди.

Цифры: конвейер везёт детали со скоростью 1,5–6 м/мин через камеру полимеризации, а длину тоннеля рассчитывают под нужное время выдержки. Если требуется 15 мин при длине печи 23 м, скорость не больше 1,5 м/мин. Тоннельные линии дают 100–500+ деталей в час против 8–12 партий за смену у тупиковой.

Но проходная окупается только на стабильном однотипном потоке. Для гаража, мелкой серии и разнокалиберных деталей тупиковая выгоднее: дешевле, компактнее, гибче по загрузке. Развёрнутое сравнение по цене, месту и гибкости в статье про тупиковую или проходную камеру.

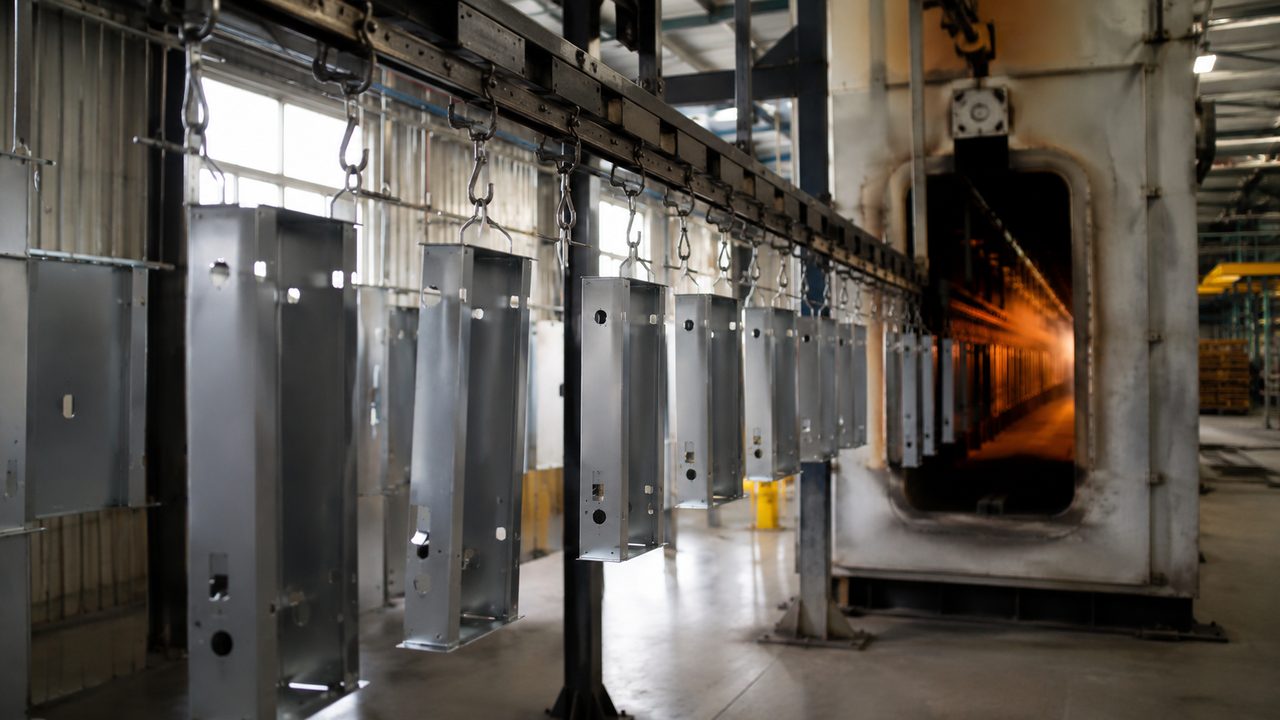

Конвейерная линия с подвешенными деталями медленно проходит через тоннельную камеру полимеризации, рядом закрытая тупиковая камера — fig.03 — проходная разносит загрузку, нагрев и выгрузку по участкам, поэтому обгоняет тупиковую на серии

07 / резервыКак срезать время цикла без потери качества

Три приёма дают ощутимый прирост в тупиковой камере, и ни один не жертвует полимеризацией.

Первое: не остужать камеру между партиями. Горячая камера прогревает следующую загрузку без повторного разгона, это экономит 15–25 мин на каждом цикле после первого. Второе: напылять следующую партию во время выдержки текущей, убирая напыление из критического пути. Третье: держать навеску по обдуву, а не по максимуму, чтобы все детали грелись параллельно.

Ещё один рычаг это группировка деталей по толщине. Смешанная загрузка тонких и толстых заставляет вести выдержку по самой массивной, и тонкие передерживаются. Разделите партии по толщине, и каждая пойдёт по своему короткому режиму. Как считать расход при такой организации смены, в статье про расход электричества камеры.

Собранные вместе эти приёмы поднимают тупиковую камеру с 7–8 партий за смену до 10–12 без переделки конструкции. Дальше упирается уже в физику прогрева металла, и тогда смотрят в сторону проходной линии.
