Пол и тележки в камере полимеризации: как загружать детали
Под камеры и всё, что стоит на нём, это холодная масса, которую печь греет вместе с деталью: тележка и настил на 200 кг с 20 до 200 °C забирают около 4,6 кВт·ч. Деталь ставят не на глухой пол, а на решётчатый настил с зазором 20–50 мм, чтобы конвекция обтекала низ. Под подом нужен слой изоляции с λ ниже 1,2 Вт/(м·К), иначе бетон и грунт тянут тепло в землю. Рельс в горячей зоне растёт на 1,2 мм на метр на каждые 100 °C, поэтому дальний конец пути оставляют свободным.
Пустая тележка из уголка весит 40 кг, а печь тратит на её прогрев столько же энергии, сколько на пару лёгких деталей. Про открытую дверь и рельсы пишут много, а про то, что под деталью лежит холодный металл, который надо нагреть до режима, почти не думают. Между тем именно масса пода и оснастки определяет, за сколько минут камера доберёт температуру после загрузки и не будет ли низ детали холоднее верха на выходе.
01 / холодная массаПочему под и тележка тянут температуру вниз
Чтобы нагреть 1 кг стали на 100 °C, нужно около 46 кДж: удельная теплоёмкость обычной стали 460 Дж/(кг·К). Это не деталь, это ещё и тележка, настил, стойки этажерки, весь металл, который заехал в горячую зону холодным. Подовая тележка на 200 кг при выходе с 20 на 200 °C поглощает 16,6 МДж, это 4,6 кВт·ч, а массивная на 300 кг уже 6,9 кВт·ч.
Пока этот металл не прогреется, датчик воздуха может показывать режим, а деталь на холодной тележке отстаёт. Оснастка работает теплоотводом: тепло с воздуха идёт в холодное железо под деталью, и температура детали растёт медленнее графика. Отсюда правило: чем легче тележка и настил, тем меньше балласта греет печь впустую. Про поведение самой массивной загрузки есть отдельный разбор режима для толстых деталей.
Значит, тележку надо делать как можно легче?
02 / зазор под низомКонвекция под деталью и мёртвая зона
Деталь, лежащая плашмя на глухом поду, греется неравномерно. Под её нижней плоскостью нет прохода для воздуха, конвекция туда не заходит, и низ оказывается в мёртвой зоне: он отстаёт от верха на десятки градусов, порошок там недопекается. Тот же эффект, что и любая застойная точка при неравномерном нагреве.

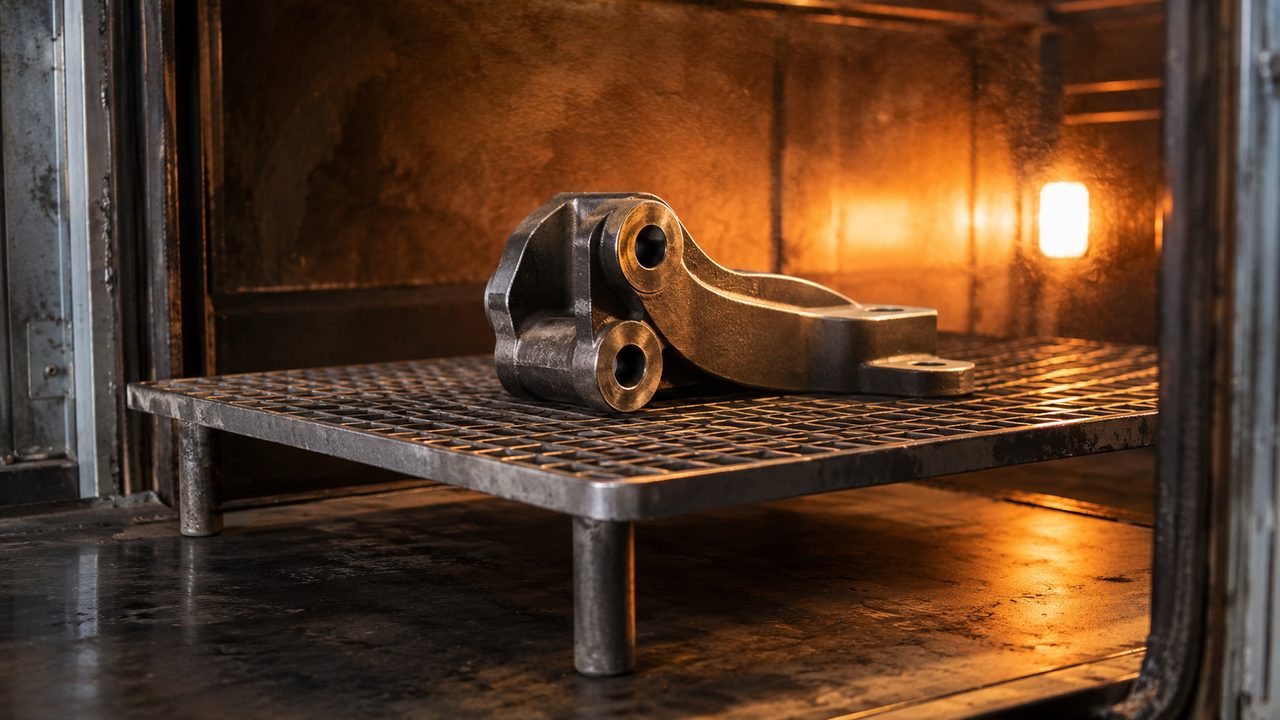

Лечится зазором. В конвекционных печах для движения воздуха закладывают просвет 20–50 мм и больше: воздух в зазоре нагревается, поднимается и подтягивает нижние слои, циркуляция обтекает деталь со всех сторон. Поэтому деталь ставят не на лист, а на решётчатый настил, колосники из уголка или подставки. Низ тогда обдувается так же, как бока, и прогрев выравнивается.
На что именно ставить деталь для зазора?
03 / потери в грунтСколько тепла уходит через пол
Пол горячей зоны стоит на бетоне, а бетон на грунте. Бетонная плита проводит тепло с коэффициентом около 1,2 Вт/(м·К), грунт под ней около 1,16 Вт/(м·К). Это значит, что неутеплённый под работает радиатором в землю всё время, пока камера горячая, и потери идут вниз, где их не видно и не измерить рукой.

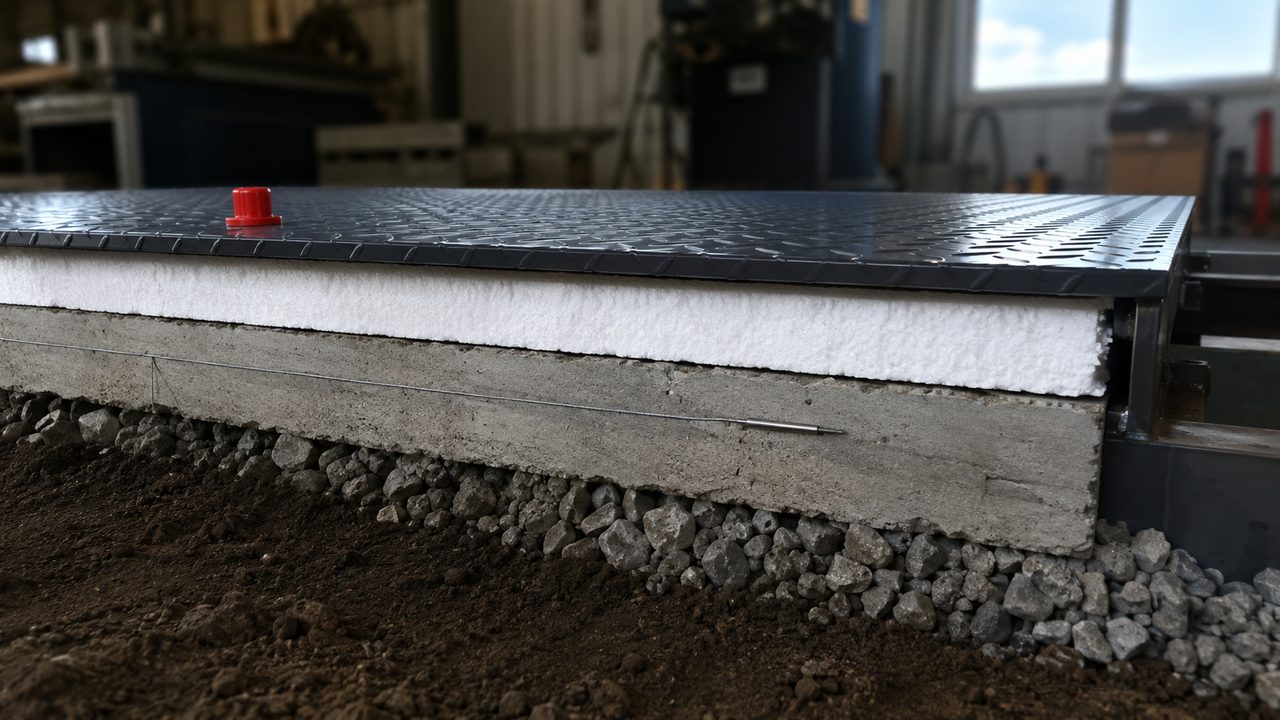

Пол считают неутеплённым, если у всех его слоёв λ выше 1,2 Вт/(м·°С). Чтобы разорвать этот мост, под силовой лист кладут слой с низкой теплопроводностью. Плита силиката кальция даёт 0,06–0,12 Вт/(м·К) и держит до 1000 °C, то есть в разы хуже проводит тепло, чем бетон, и не горит. Общий принцип тот же, что при утеплении камеры, но низ забывают чаще стен.
| Слой пода | Теплопроводность λ, Вт/(м·К) | Роль |
|---|---|---|
| Стальной лист/настил | ~47 | силовая опора, проводит тепло |
| Силикат кальция | 0,06–0,12 | тепловой барьер вниз |
| Минвата базальтовая | 0,04–0,05 | барьер, но боится нагрузки |
| Бетонная плита | ~1,2 | мост тепла в грунт |
| Грунт | ~1,16 | бесконечный теплоприёмник |
04 / расширение путиРельс растёт при нагреве

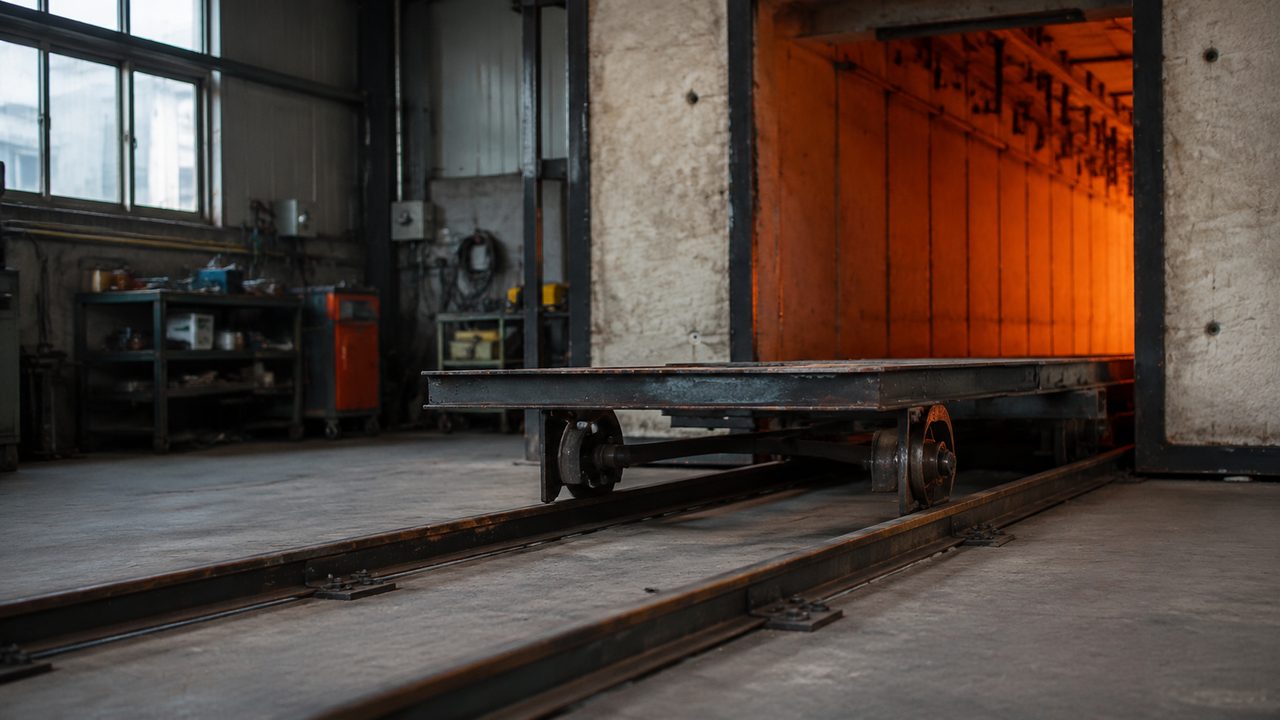

Если тележка заезжает в горячую зону вместе с рельсом, путь нагревается и удлиняется. Сталь растёт примерно на 1,2 мм на метр на каждые 100 °C, коэффициент линейного расширения около 12·10⁻⁶ на градус. Рельс 3 м при выходе на 200 °C удлиняется на 6–7 мм. Зажмёте путь наглухо с двух концов, и его выгнет, колёса начнёт клинить на изгибе.
Поэтому дальний конец рельса не притягивают, оставляют температурный зазор, чтобы металл расширялся свободно. Часть камер строят так, что колёса и путь остаются снаружи, а в дверь заходит только настил с деталью. Тогда подшипники не в жаре, смазка не выгорает, и вопрос расширения рельса внутри отпадает. Родственные варианты пути разобраны в статье про тележки и рельсы загрузки.
Чем смазать колёса, если они всё-таки в горячей зоне?
05 / материал настилаИз чего варят под и колосники
Силовой под варят из того же металла, что и каркас: лист 3–4 мм на профильной раме. Поверх кладут съёмный решётчатый настил или колосники из уголка. Секционность тут не прихоть: на глухой сплошной пол сыплется перераспыл порошка и окалина, а выгрести их из-под несъёмного листа нельзя. Съёмные секции вынули, вычистили, вернули.
Настил и рельс внутри горячей зоны берут из той же стали, что каркас, чтобы всё расширялось синхронно и в стыках не возникало распора. Нержавейку под настил ставят редко, она дороже и в этом узле не нужна, обычная конструкционная сталь держит цикл 180–200 °C без проблем. Толщину силового листа не занижают: тонкий настил ведёт волной при первом же выходе на режим.
06 / центровка загрузкиЗазоры до стенок и центр тяжести
Деталь встаёт по центру пода с боковыми просветами 200–300 мм с каждой стороны. Прижмётся край к стенке, там либо перегрев от близкого ТЭНа, либо застой воздуха и недопёк. Рельс или колея настила задают траекторию жёстко, тележка идёт по пути и встаёт в одно место каждый цикл, без прицеливания на весу. Габариты просвета связаны с размерами камеры: маленькая камера прощает меньше.
Центр тяжести важнее массы. Высокая этажерка с тяжёлым грузом наверху опрокидывается на стыке рельса или на неровности пола. Тяжёлое вешают и ставят снизу, лёгкое наверх. Так тележка на 250 кг едет устойчиво, и один оператор закатывает её без риска уронить загрузку в дверном проёме.
07 / прогрев оснасткиКак учесть массу пода в цикле
Раз оснастка греется вместе с деталью, её массу закладывают в цикл. Тяжёлый под и толстая тележка добавляют минуты к выходу на режим и требуют запаса мощности ТЭНов на старте. Практический вывод простой: считать отсчёт выдержки не от момента, когда воздух показал 180 °C, а от прогрева самой детали. Контролировать это удобнее пирометром или термопарой на детали, а не датчиком воздуха.
Если камера регулярно не добирает температуру после загрузки, первым делом смотрят не на ТЭНы, а на балласт: сколько холодного железа заехало и сколько тепла ушло вниз через неутеплённый пол. Часто причина провала именно в массе пода и потерях в грунт, а не в нехватке мощности, о чём отдельно в разборе, почему камера не набирает температуру.
08 / сборка узлаЧто заложить при постройке пода
Собирая под с нуля, закладывают четыре вещи сразу. Первое: слой изоляции под силовым листом, чтобы не топить грунт. Второе: съёмный решётчатый настил с зазором 20–50 мм под деталь для конвекции. Третье: температурный зазор на дальнем конце рельса, если путь заходит в жар. Четвёртое: продуманный центр загрузки с просветами 200–300 мм до стенок и точкой остановки тележки.
Эти четыре решения принимают на этапе сварки каркаса, потом переделывать под с уложенной изоляцией и приваренными рельсами дорого. Пол камеры не фон, а рабочий узел, от которого зависит и расход энергии, и равномерность прогрева нижней части детали.
