Почему порошок плохо ложится на деталь, хотя пистолет настроен?

Первым делом проверяйте заземление через оснастку. Крючок, покрытый старой краской или нагаром, прерывает цепь «деталь → земля». Мультиметром между деталью и шиной земли: сопротивление должно быть меньше 1 Ом. Если больше 10 Ом — контакт плохой, порошок перестанет тянуться к детали.

Как часто нужно зачищать крючки для порошковой покраски?

Зависит от режима работы. При окраске каждый день — раз в 10–15 циклов. При толстом слое порошка или тёмных цветах (они видны хуже) — чаще. Проверочный признак: если порошок перестал нормально ложиться, а пистолет исправен — сначала проверьте крючки.

Можно ли красить детали, положив их на решётку, без подвеса?

Можно для плоских деталей, но качество будет хуже: низ останется непрокрашенным, порошок на краях ляжет тонко. Главное условие — решётка должна быть металлической, чистой и заземлённой, иначе деталь тоже лишится контакта с землёй.

Из чего делают крючки и траверсы для оснастки?

Обычно из стальной проволоки диаметром 2–5 мм или прутка. Оцинкованную проволоку в зоне контакта с деталью не используют: при 180–200 °C цинк начинает испаряться, выделяя токсичный дым. Траверсы — угловая сталь или профильная труба, обожжённые от старой краски.

Что такое обжиг оснастки и как его делать?

Обжиг — прокалка крючков и траверс в печи при 400–450 °C в течение 30–60 минут без деталей. Нагар и полимерный слой сгорают, металл обнажается. После остывания — зачистка щёткой. Некоторые используют газовую горелку для единичных крючков, но печь равномернее.

Какое расстояние оставлять между деталями на подвеске?

Минимум 5–7 см между деталями, 15–20 см от стен камеры. При меньшем расстоянии возникает «эффект клетки Фарадея»: порошок не пробивается в щели, и внутренние поверхности остаются непрокрашенными.

Как подвесить диск или трубу — нестандартные детали?

Диски — за центральное отверстие через болт с гайкой или S-образный крюк. Трубы — горизонтально за оба конца на двух крюках через траверсу. Для деталей со сложной геометрией делают индивидуальную оснастку из прутка: главное — точка контакта с деталью должна быть зачищена до металла.

Главная / Оснастка

Оснастка для полимеризации: подвесы, крючки, траверсы и заземление

Короткий ответ

Порошок тянется к детали только потому, что она заземлена: цепь «деталь → крючок → траверса → подвесной путь → земля». Один слой краски на крючке разрывает эту цепь — порошок перестаёт прилипать. Крючки нужно регулярно обжигать, зазоры между деталями держать не менее 5–7 см, а сопротивление контакта проверять мультиметром — норма менее 1 Ом.

На участок порошковой покраски привезли партию кронштейнов — напыляют, всё выглядит нормально, но после печи на нескольких штуках покрытие тонкое и рыхлое. Виноватым называют порошок или пистолет. На деле проблема обычно в подвеске: крючки в три слоя краски, контакт с деталью — через нагар.

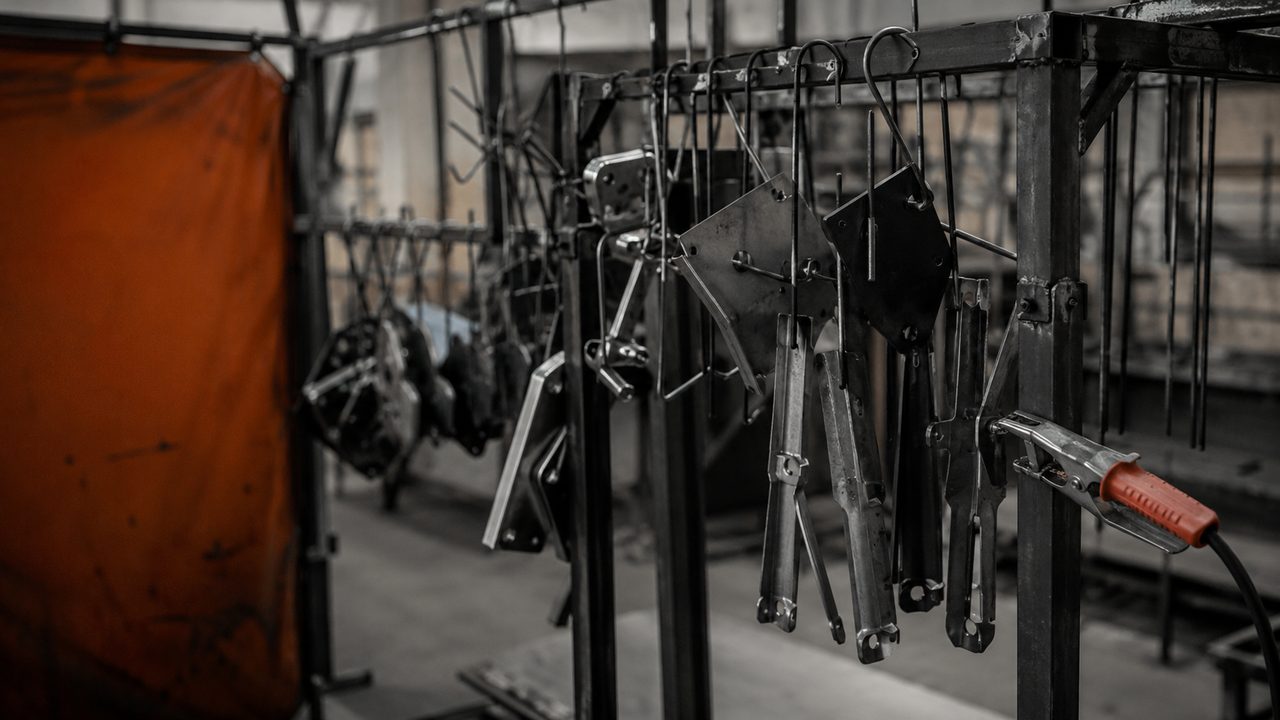

Оснастка для порошковой покраски: траверсы, крючки и подвесы — fig.01 — типовая оснастка: траверсы из профиля, S-образные крючки, гребёнка для мелких деталей

01 / зачем подвесПочему нельзя красить лёжа

Порошковая краска наносится в электростатическом поле: частицы заряжаются в пистолете и летят к заземлённой детали. Это работает только если деталь висит в воздухе — обдуваема со всех сторон. Если деталь лежит на столе, низ останется непрокрашенным или получит другой слой, чем верх.

Второй аргумент — стекание. При полимеризации расплавленный порошок течёт под собственным весом: на горизонтальной поверхности он скапливается в центре и стекает к краям неравномерно. На вертикальной детали слой получается ровным: излишек стекает вниз предсказуемо, и опытный оператор учитывает это при настройке толщины напыления.

Третий момент — производительность. Одна траверса с гребёнкой на 20–30 мелких деталей заходит в камеру за один цикл. Укладывать их поштучно на решётку — три-четыре раза дольше, и покрытие на нижней стороне всё равно хуже.

Можно ли красить на решётке, не делая подвеску?

Для плоских деталей (листы, крышки, полки) — допустимо, если решётка металлическая, чистая и заземлена. Толщина на нижней стороне будет меньше: порошок туда не добирается при напылении сверху. Для деталей со сложной геометрией решётка не подходит — останутся непрокрашенные зоны.

02 / типы оснасткиКрючки, траверсы, этажерки, гребёнки

Оснастка подбирается под геометрию детали. Нет универсального решения: что работает для профильной трубы, не подойдёт для диска или корпуса светильника.

Тип детали	Оснастка	Точки подвеса
Кронштейн, петля, скоба	S-образный крючок из прутка ø3 мм	1, за отверстие или загиб
Профильная труба, угольник	Два крючка на траверсе	2, за торцы
Диск, колесо	Болт через ступицу + крючок	1, центральная ось
Мелкие детали партией	Гребёнка — рейка с крючками через 40–60 мм	1 на деталь
Рама, решётка, панель	Траверса + 4 крючка по углам	4, угловые проушины
Корпус, коробка	Специальный кронштейн внутрь через проём	2–3, внутренние рёбра

Траверса — несущий элемент: горизонтальная планка из угловой стали или профильной трубы, которую вешают на подвесной путь или стойку. От неё вниз идут крючки с деталями. Этажерка — несколько горизонтальных уровней на одной стойке, позволяет вертикально использовать высоту камеры. Гребёнка — быстросъёмный вариант для однотипных мелких деталей: снял с партией, повесил следующую.

Нужна ли специальная оснастка или хватит проволоки?

Проволока ø2–4 мм — нормальный материал для крючков. Главное: она должна быть стальной, не оцинкованной в точке контакта с деталью, достаточно жёсткой чтобы деталь не раскачивалась от обдува вентилятором. Раскачка — риск касания деталей и дефекта покрытия в точке касания.

03 / заземлениеЭлектрический контакт — это всё

Вот физика процесса: пистолет заряжает порошок до 30–100 кВ. Заряженные частицы движутся к заземлённой детали по силовым линиям электрического поля. Если деталь не заземлена — поля нет, частицы летят хаотично, часть оседает на стенках кабины, часть случайно прилипает к детали. Покрытие получается тонким, неравномерным, с проплешинами.

Цепь заземления выглядит так: деталь → точка контакта с крючком → крючок → траверса → подвесной путь или стойка → шина заземления установки → земля. Разрыв в любом месте этой цепи — потеря контакта. Самые частые места разрыва: слой краски на крючке в точке контакта с деталью, окисленный стык крючка и траверсы, ржавая или замасленная стойка.

Измеряйте, не угадывайте

Мультиметром между деталью и шиной заземления установки. Норма — менее 1 Ом. При 10 Ом и выше контакт уже плохой: порошок будет ложиться, но тонко и неравномерно. При 100 Ом — практически не ложится. Визуально «крючок же металлический, должен проводить» не работает: один слой запечённого порошка даёт сотни Ом.

Деталь висит на крючке — этого достаточно для заземления?

Только если в точке контакта крючка с деталью — чистый металл с обеих сторон. Если на крючке плёнка краски или деталь покрыта ржавчиной в месте касания — контакта нет. Зачистите крючок до металла, на детали точку подвеса при необходимости зачистите абразивом.

Как красить детали, у которых нет отверстий под крючок?

Несколько вариантов: приварить временный выступ (обрезать после покраски), использовать зажим-«крокодил» из пружинистой проволоки за торец, или укладывать на заземлённую решётку с заведомо непрокрашенной опорной точкой — потом подкрашивать вручную.

04 / нагарВраг оснастки: нагар нескольких циклов

После каждого цикла полимеризации на крючках остаётся тонкий слой запечённого порошка. Один слой — почти ничего: сопротивление растёт незначительно. Но через 5–15 циклов нагар накапливается до 0,3–0,8 мм, и это уже полноценный электрический изолятор. Контакт с деталью теряется именно там, где крючок упирается в металл.

Признак проблемы: партия идёт нормально, потом покрытие на нескольких деталях становится рыхлым и тонким — и у всех этих деталей оказываются одни и те же крючки из ротации. Поменяли крючки — брак ушёл.

Есть два способа восстанавливать оснастку:

Обжиг в печи. Крючки без деталей прокаливают при 400–450 °C в течение 30–60 минут. Полимер сгорает, металл обнажается. После остывания — зачистка щёткой или шкуркой. Это основной метод: равномерный и не требует химии.
Химический съём. Крючки погружают в ванну со щелочным смывателем (концентрированный NaOH или специальный состав для съёма порошка). Время — 2–8 часов в зависимости от состава. Металл выходит чистым без термического воздействия — удобно для тонкой оснастки, которую не хочется перегревать.

Периодичность обжига зависит от частоты работы: при ежедневной загрузке — раз в 1–2 недели для крючков на тяжёлых деталях, раз в 3–4 недели для траверс. Удобно держать два комплекта в ротации: один в работе, второй на обжиге.

Можно ли зачистить нагар дрелью с щёткой, не обжигая?

Для единичных крючков — да, но трудоёмко. Щётка счищает нагар только с доступных мест: в изгибах и в точке касания с деталью чистить механически сложно. Обжиг прорабатывает всю поверхность равномерно, включая труднодоступные места.

05 / материалИз чего делать оснастку: сталь, жаростойкость, оцинковка

Основное требование к материалу — держать 180–220 °C без деформации и не терять электропроводность. Конструкционная сталь (ст3, ст20, пружинистая проволока) с этим справляется и стоит дёшево. Для крючков удобна пружинная проволока ø2–3 мм: упруга, хорошо держит форму под нагрузкой, не гнётся при загрузке-разгрузке деталей.

Оцинкованная проволока или оцинкованный профиль — под запретом в зоне нагрева. При температуре выше 180 °C цинк начинает испаряться, образуя оксид цинка — белый дым с неприятным запахом и реальной токсичностью. На практике это значит: траверсы из обычного чёрного металла, крючки из стальной проволоки без покрытий.

Нержавейка — хороша, но дорого для расходной оснастки, которую обжигают каждые несколько недель. Её имеет смысл использовать для траверс и рамок (они служат дольше), а крючки делать из дешёвой стальной проволоки — расходник.

Оснастка покрылась краской — она сама теряет заземление?

Да, но не сразу. Критична точка контакта: крюк к детали и крюк к траверсе. Если эти точки покрыты — контакт пропал. На остальной поверхности слой краски не мешает: ток идёт через металл, не через поверхность.

06 / зазорыЗазоры между деталями и эффект клетки Фарадея

При напылении порошок движется по силовым линиям поля — от пистолета к детали. Если детали висят вплотную, поле между ними «замкнуто»: силовые линии обходят щель снаружи, внутрь порошок не попадает. Это классический эффект клетки Фарадея — экранирование поля замкнутыми металлическими поверхностями.

Практические нормы для загрузки камеры: между деталями — не менее 5–7 см, от детали до стенки камеры — не менее 15–20 см. Это не про эстетику, это про то, доберётся ли порошок до всех поверхностей. Смотрите подробнее о влиянии расположения деталей на равномерность прогрева в статье про вентилятор рециркуляции.

Для деталей с выраженными впадинами (трубы, профили, короба) порошок в углубления затягивает слабее — там поле экранировано самой деталью. В таких зонах либо увеличивают напряжение пистолета, либо делают дополнительный проход с другого угла. Если впадина совсем глухая — используют трибостатические пистолеты, которые не зависят от внешнего поля.

Как понять, что детали висят слишком плотно?

После печи открываете камеру и смотрите на боковые стороны деталей, которые смотрели друг на друга. Если там покрытие тонкое или с проплешинами — расстояние недостаточное. Увеличьте шаг до 7–10 см и повторите: проблема уйдёт.

07 / связкаОснастка и адгезия: где пересекаются

Потеря заземления через оснастку и плохая адгезия дают похожую картину: покрытие тонкое, рыхлое, при попытке согнуть деталь — крошится. Разница в диагностике: если брак на одних и тех же крючках из партии — это оснастка. Если брак по всей партии с разных крючков — это подготовка поверхности или режим полимеризации. Подробная диагностика по шагам — в статье порошок не липнет.

Непрокрашенные углы и дефекты покрытия у впадин могут быть и следствием неправильной оснастки (деталь перекрыта другой деталью), и следствием дефектов самой плёнки — шагрень, кратеры, корка. Визуально эти дефекты выглядят по-разному: дефекты поверхности идут по всей площади, а непрокрашенные зоны из-за экранирования — только там, куда не добрался порошок. А при покраске дисков есть своя специфика подвески — об этом в статье про печь для дисков.
