Какое сопротивление между деталью и землёй считается нормой?

По практике порошковых цехов сопротивление детали относительно земли не должно превышать 10 Ом, а в идеале стремится к 0 Ом. Порог по электробезопасности мягче: до 1 МОм. Замер делают мегаомметром от детали к земляному контуру, крокодил цепляют на зачищенный участок крючка.

Как часто чистить крючки от накопленной краски?

Точку контакта зачищают до голого металла каждую загрузку. Планки траверсы с подвижными крючками пришлифовывают раз в 5–6 циклов покраски. Слой отверждённой краски толщиной от 100–150 мкм на контакте уже работает изолятором и валит заряд.

При какой температуре обжигают краску с оснастки?

В печи обжига (burn-off) органику пиролизуют при 370–430 °C, российские цеха ведут обжиг подвесок при 400–450 °C. Дожигатель дымовых газов держит около 760 °C. Цикл занимает 2–5 часов, после остаётся неорганическая зола, её смывают водой или сбивают щёткой.

Сколько циклов служит один крючок?

Тонкий крючок из проволоки 3–4 мм ходит 15–30 загрузок до потери упругости и прогара в зоне контакта. Крючок 6–8 мм и траверсы держат 50–100 циклов при обжиге раз в 5–8 загрузок. Ресурс режет не краска, а окалина и усталость металла от нагрева до 180–200 °C каждый цикл.

Почему из-за подвеса появляется непрокрас в углах?

Плохой контакт крючка = слабое заземление детали. Заряд стекает вяло, поле не заходит в вогнутые зоны, и фарадеева клетка усиливается: в углах и нишах порошок не садится. Зачистка контакта до металла и сопротивление ниже 10 Ом убирают половину таких провалов.

Какой диаметр проволоки брать под крючки?

Рабочий диапазон 3–11,5 мм. Мелкая скобянка и профиль до 2–3 кг идут на проволоке 3–5 мм. Детали 5–20 кг и траверсы просят 8–11,5 мм. Тонкая проволока экономит краску (меньше тень контакта), толстая держит вес и служит дольше.

Можно ли красить крючки вместе с деталью?

Нельзя оставлять их закрашиваться полностью: свежий слой на контакте через 5–6 циклов изолирует деталь. Рабочую зону крючка держат чистой, остальное тело подвеса пусть покрывается, это даже маскирует его. Раз в 5–8 загрузок весь подвес отправляют в обжиг.

Главная / Оснастка

Подвесы и оснастка для порошковой покраски: контакт, ток, повторное использование

Короткий ответ

Крючок это две детали в одной: расходник, который прогорает и деформируется, и токовод, через который деталь заземляется. Держи сопротивление контакта ниже 10 Ом, зачищай точку касания до металла каждую загрузку, планки траверс шлифуй раз в 5–6 циклов, а весь подвес отправляй в обжиг при 400–450 °C. Тонкий крючок живёт 15–30 загрузок, толстый с обжигом 50–100.

Замерьте мегаомметром сопротивление от свежеповешенной детали к земляному контуру. На чистом крючке будет доли ома. На крючке, который отработал два десятка загрузок без чистки, прибор покажет сотни ом, а то и обрыв. Разница между этими двумя цифрами это разница между ровным прокрасом и облаком порошка, которое не садится в углы. Подвес виноват в непрокрасе чаще, чем пистолет.

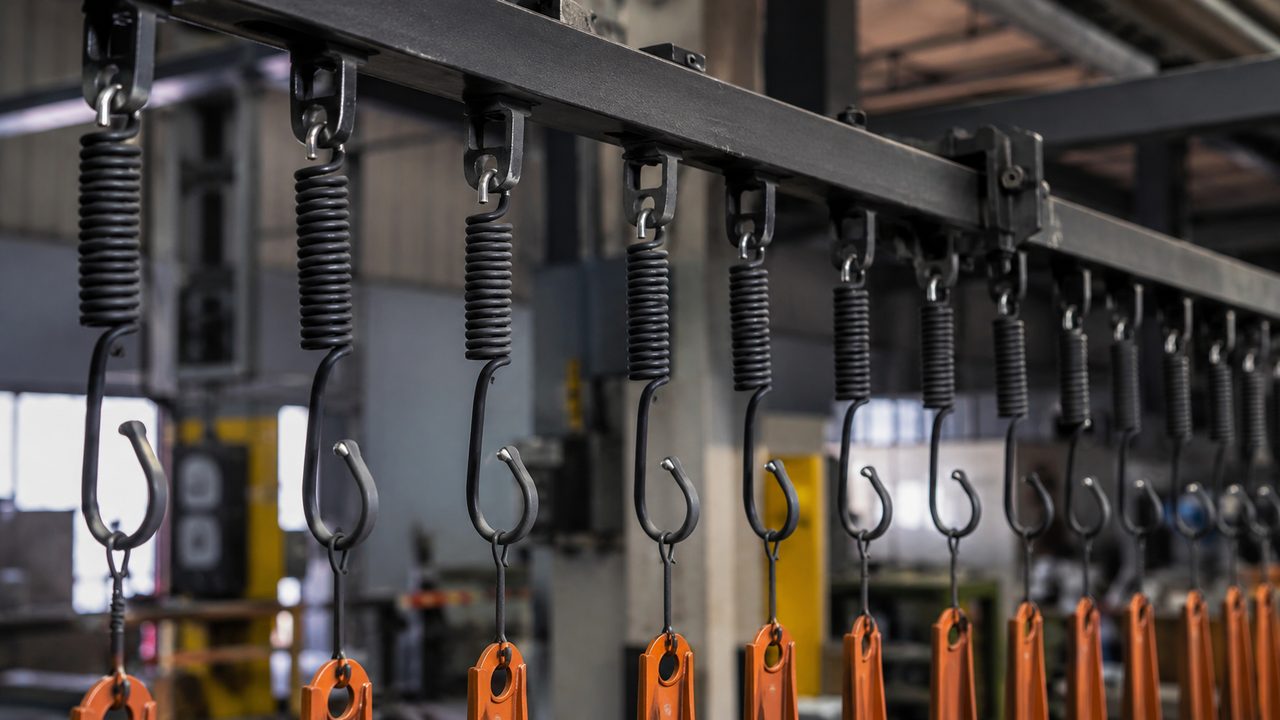

Крючки и траверса с деталями на подвесном конвейере порошковой линии, зачищенные точки контакта — fig.01 — траверса с крючками разного калибра: рабочая зона контакта блестит голым металлом, тело подвеса закрашено

01 / тоководКрючок как путь тока, а не просто вешалка

При напылении пистолет заряжает частицы порошка до 40–90 кВ. Заряд, севший на деталь, должен утечь в землю. Единственный путь этой утечки через точку контакта крючка с деталью и дальше по крючку, траверсе, конвейеру, шине заземления к контуру. Если в любом звене цепи вырос слой краски, ток стекает медленно, деталь набирает поверхностный потенциал, и новые заряженные частицы к ней уже не тянутся так охотно.

Норма для порошковой окраски: сопротивление детали относительно земли ниже 10 Ом, стремимся к 0 Ом. По электробезопасности допуск мягче, до 1 МОм, но на такой цифре качество покраски уже провалено. Про сам контур и его проверку подробно в статье про подключение камеры к сети 380 В.

Как быстро проверить контакт без прибора?

Повесьте деталь и напылите пробное облако. Если порошок садится вяло, слетает от лёгкого удара, а в углах пусто, при том что пистолет исправен, ищите проблему в контакте. Точный ответ даёт мегаомметр: выше 10 Ом от детали к земле, значит контакт под замену или зачистку.

02 / наростЗачем зачищать контакт каждую загрузку

Отверждённая порошковая краска это диэлектрик. Каждый цикл на теле крючка нарастает 60–100 мкм покрытия, и часть его садится на саму точку контакта, куда порошок долетает по краям. Через несколько загрузок в зоне касания скапливается плёнка от 100 до 300 мкм. Она незаметна на глаз, но для тока это стена.

Отсюда правило: точку контакта зачищают до голого металла каждую загрузку. На конвейере, где деталь висит на пружинном крючке, чистят кромку зацепа щёткой или напильником. На траверсах с планкой, куда деталь ложится через штырь или прижим, верх планки пришлифовывают раз в 5–6 циклов покраски. Пропустишь эту операцию, и вся партия уедет с непрокрасом, который спишут на порошок или влажность.

Инструмент простой: корщётка на болгарке, лепестковый круг, для точечной зачистки надфиль. Абразив снимает и краску, и окалину разом. Смежная тема про грязь на самой детали в статье про слабую адгезию порошка, а провалы в углах разбирает материал про дефекты поверхности.

Слой краски на теле крючка мешает?

Нет, если он не в зоне контакта. Закрашенное тело подвеса даже полезно: оно маскирует крючок и не пылит своим цветом. Критична только точка касания детали. Держите чистыми 1–2 см в месте зацепа, остальное пусть покрывается.

03 / геометрияФорма подвеса под равномерный обдув

Деталь в камере греется конвекцией и, если стоит инфракрасный дожиг, излучением. Подвес не должен экранировать поток горячего воздуха и создавать теневые зоны, где металл прогревается медленнее. Отсюда несколько цифр, которые проверены практикой конвейерных линий.

Расстояние от верха детали до крепления подвеса держат от 60 см, чтобы деталь не задевала соседнюю и обдувалась со всех сторон. Раскачивание детали на ходу конвейера не должно превышать 2–3 см в любую сторону, иначе на входе в зону напыления сбивается расстояние до пистолета. Отклонение ориентации детали от вертикали держат в пределах 5°. Любая часть подвеса должна отстоять от стенок и ТЭНов минимум на 5 см дальше, чем сама деталь, чтобы не ловить локальный перегрев.

Крючок вешают так, чтобы вогнутые зоны детали смотрели навстречу потоку воздуха от вентилятора, а не пряталсь в застойный угол. Про сам поток и его выравнивание есть отдельный материал про неравномерный нагрев и вентилятор.

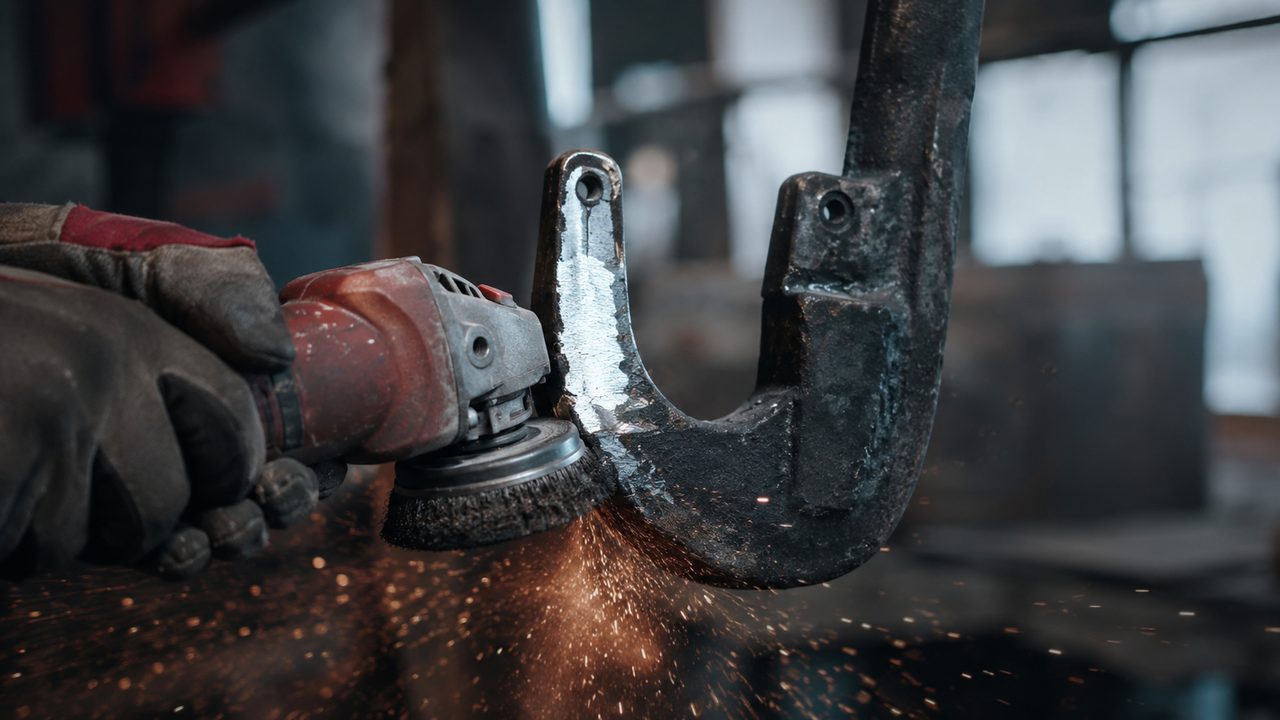

Рабочий зачищает точку контакта крючка корщёткой, слой отверждённой краски снимается до металла — fig.02 — зачистка зоны контакта корщёткой: снимается и краска, и окалина, обнажается токопроводящий металл

04 / калибрДиаметр проволоки и вес детали

Рабочий диапазон проволоки для крючков это 3–11,5 мм. Тоньше не держит форму под нагрузкой и прогорает за десяток циклов, толще экономить смысла нет и она даёт большую теневую метку на детали. Длина рабочей части крючков в каталогах идёт от 60 до 1000 мм.

Вес детали	Диаметр проволоки	Тип оснастки
до 2–3 кг (скобянка, профиль)	3–5 мм	одиночный пружинный крючок
3–8 кг	5–8 мм	крючок с усиленным зацепом
8–20 кг	8–11,5 мм	траверса, гребёнка, рамка
негабарит, длинномер	10–11,5 мм + рама	жёсткая рамка, несколько точек

Тонкая проволока экономит краску: чем меньше площадь касания, тем меньше непрокрашенная тень контакта на готовой детали. Но тонкий крючок быстрее сдаёт. Тут баланс между расходом порошка и ресурсом оснастки. Про длинномеры и рамки под них есть отдельный материал про длинные и негабаритные детали.

Почему на детали остаётся непрокрашенная точка от крючка?

В месте касания порошок не садится, там электрический контакт, а не покрытие. Метка неизбежна, её минимизируют тонкой проволокой и цепляют деталь за скрытую или технологическую зону: отверстие, торец, изнанку. На 3-мм крючке метка почти незаметна.

05 / обжигДожигание краски с оснастки

Раз в 5–8 загрузок тело подвеса зарастает краской настолько, что даже зачистка контакта не спасает: слой утяжеляет крючок, лезет на деталь, крошится в камере. Тогда подвес отправляют на полную очистку. Механически, пескоструем или щёткой, снять толстую отверждённую плёнку тяжело и долго. Промышленный способ это термический обжиг.

В печи обжига органика пиролизуется при 370–430 °C, в российских цехах подвески жгут при 400–450 °C. Дымовые газы уходят в дожигатель, где догорают при температуре около 760 °C, на выходе остаётся углекислый газ и водяной пар. Цикл занимает 2–5 часов в зависимости от массы садки и толщины нагара. После обжига на металле только неорганическая зола, её смывают водой или сбивают щёткой, и крючок снова чистый токовод.

Химическое снятие в смывках работает, но это ванна с агрессивным раствором, ресурс которой ограничен, а стоки требуют утилизации. Обжиг проще в обслуживании для потока оснастки. Кустарный вариант это прокалить крючки в самой камере полимеризации без порошка, но там температура редко выше 200 °C, а краска начинает разлагаться от 300 °C, так что полного обжига не выйдет, только размягчение под последующую механику.

Можно ли обжигать оснастку в бытовой камере полимеризации?

Не полноценно. Рабочая температура полимеризации 180–200 °C, потолок бытовой камеры около 250 °C. Порошок при этом только размягчается, а выгорает он от 300–350 °C и выше. Для настоящего обжига нужна печь на 400–450 °C с дожигателем и вытяжкой дыма.

06 / ресурсСколько циклов держит крючок

Ресурс подвеса режут три вещи: усталость металла от нагрева до 180–200 °C каждый цикл, окалина в зоне контакта и механический износ зацепа. Краска сама по себе не убивает крючок, её снимает обжиг, а вот циклический нагрев отпускает пружинную сталь, и крючок теряет упругость.

Тип оснастки	Ресурс, циклов	Что выводит из строя
тонкий крючок 3–4 мм	15–30	потеря упругости, прогар зацепа
крючок 6–8 мм	50–80	окалина, деформация под весом
траверса, рамка	80–100+	износ планок контакта

Практика: тонкую скобянку заводят пачкой и меняют без сожаления, когда крючок перестал держать деталь ровно. Дорогие траверсы и рамки регулярно гонят в обжиг и шлифуют планки, продлевая жизнь до сотни циклов и дальше. Экономика простая: крючок из 4-мм проволоки стоит копейки, час простоя линии из-за брака по заземлению стоит несоизмеримо больше.

07 / цепьВся цепь заземления, не только крючок

Чистый крючок не спасёт, если ток дальше упирается в грязный узел. Цепь заземления это последовательность контактов: деталь → крючок → траверса → каретка конвейера → шина → провод → контур в земле. Сопротивление складывается по всей цепи, и слабое звено определяет итог.

Земляной контур делают из медного стержня, закопанного на 2,4–3 м (в западной практике штырь 2,4–3 м диаметром около 19 мм). Провод от контура к линии берут медный сечением под 8–13 мм² (по AWG это 6–8 gauge). Скользящие контакты конвейера, крокодилы, болтовые соединения шины периодически чистят от окалины и краски так же, как крючки.

Узел цепи	Норма / параметр	Обслуживание
Деталь → крючок (контакт)	< 10 Ом, цель 0 Ом	зачистка каждую загрузку
Планки траверсы	голый металл	шлифовка раз в 5–6 циклов
Провод заземления	медь 8–13 мм²	осмотр, затяжка клемм
Земляной контур	штырь 2,4–3 м	замер сопротивления сезонно

Частая ошибка

Меняют пистолет, порошок, режим камеры, а деталь всё в непрокрасе. Причина в скользящем контакте конвейера или закрашенной шине, куда никто не заглядывал. Мегаомметром прозвоните всю цепь от детали до контура, найдёте разрыв за пять минут.

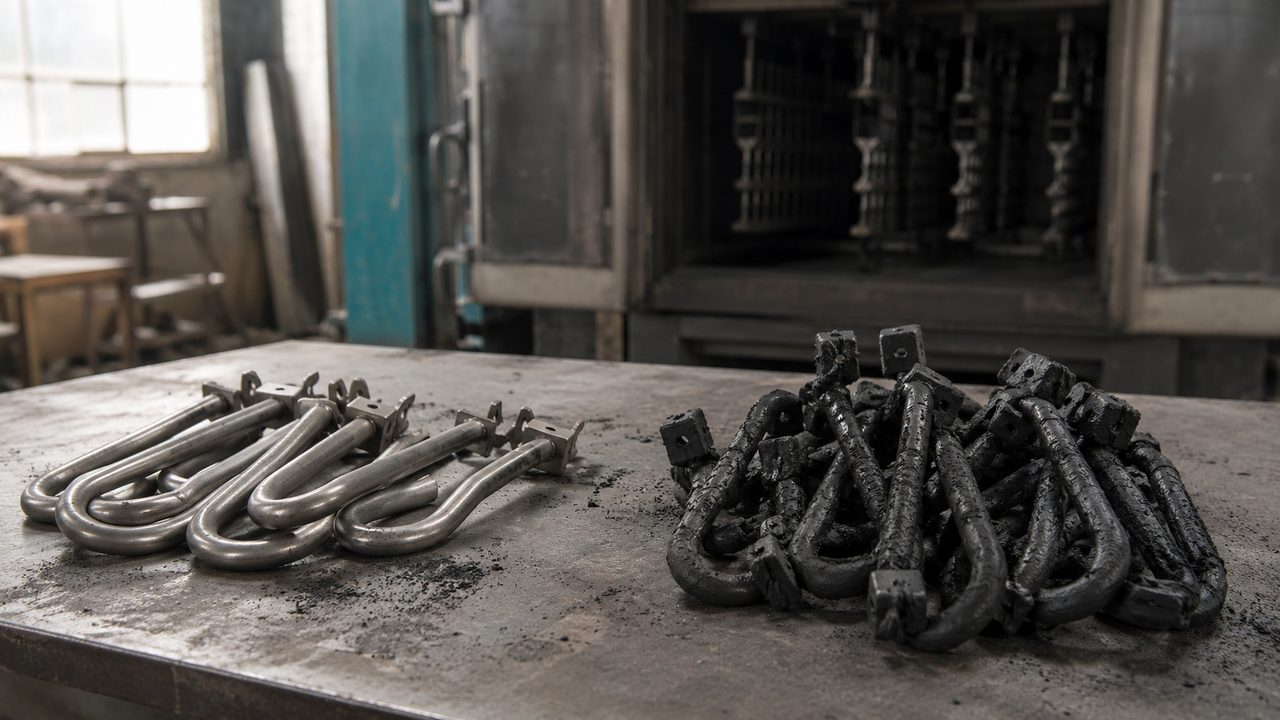

Оснастка после термического обжига в печи, чистый металл без краски, рядом закрашенные крючки до очистки — fig.03 — слева крючки после обжига при 400–450 °C (голый металл), справа заросшие краской до очистки

Крючок это дешёвый расходник и одновременно самый недооценённый элемент качества. Прежде чем крутить настройки пистолета, повесьте деталь, ткните мегаомметр и посмотрите цифру. Если она выше 10 Ом, дальше можно не искать.
