Может ли порошковая краска взорваться?

Может, но только в виде облака в воздухе. Осевший на деталь порошок не взрывается. Опасность возникает при напылении, когда концентрация пыли в кабине поднимается выше нижнего предела воспламенения (НКПР), для порошков это 10–60 г/м³, и рядом появляется искра с энергией от 1,7 мДж. Убрать любое из этих условий значит убрать взрыв.

Что такое НКПР порошка и какая цифра безопасна?

НКПР это нижняя концентрация пыли в воздухе, ниже которой облако не воспламеняется. У органических порошков она 10–60 г/м³, у эпоксидных смол около 10 г/м³. Норма требует держать реальную концентрацию в кабине ниже 50% НКПР, то есть 15–30 г/м³. Это задача вытяжки: она разбавляет облако свежим воздухом.

Зачем заземлять деталь и оператора при напылении?

Пистолет заряжает порошок до 60–100 кВ. Если деталь не заземлена, заряд накапливается и в какой-то момент срывается искрой. Энергии такого разряда, десятки мДж, хватает поджечь облако с порогом 1,7 мДж. Заземление детали держат ниже 1 МОм, массу оборудования ниже 1 Ом. Оператор в антистатической обуви на проводящем полу тоже часть цепи.

Что такое пожарный пятиугольник?

Пять условий, при одновременном совпадении которых происходит пылевзрыв: горючая пыль как топливо, кислород воздуха как окислитель, источник зажигания, взвешенное облако и замкнутый объём. Обычный пожарный треугольник это топливо, кислород и искра. Для пыли добавляются ещё два условия: пыль должна быть в воздухе облаком, а не лежать слоем, и находиться в ограниченном пространстве.

Почему нельзя курить и искрить у кабины напыления?

В кабине висит облако с концентрацией, которая при напылении подходит к НКПР. Сигарета, искра от болгарки, разряд статики или неисправный выключатель дают энергию много выше порога 1,7 мДж. Любой открытый огонь и искрящее оборудование выносят за пределы зоны напыления, а светильники и электрику ставят в исполнении для пыльной среды.

Зачем убирать осевшую пыль, если облако висит только при напылении?

Слой осевшей пыли опаснее самого облака. Первый небольшой хлопок поднимает накопленную на стенах и полках пыль в воздух, и она даёт вторичный взрыв, который обычно разрушительнее первого. Слой толщиной около 1 мм на площади цеха уже несёт достаточно пыли для вторичного фронта. Поэтому кабину и вытяжку чистят регулярно, а не по остаточному принципу.

Что такое зоны ATEX 20, 21 и 22?

Это классификация мест по вероятности горючего облака. Зона 20 там, где облако есть постоянно или подолгу: внутри циклона, фильтра, рекуператора порошка. Зона 21 где облако вероятно при обычной работе: внутри кабины напыления. Зона 22 где облако маловероятно и кратко: пространство вокруг кабины. Оборудование в этих зонах маркируют категориями 1D, 2D и 3D.

Нужны ли взрыворазрядные панели маленькому цеху?

На кабине ручного напыления объёмом 2–4 м³ разрядные панели обычно не ставят, риск закрывают вытяжкой, заземлением и чисткой. Панели ставят на фильтр-циклон и на крупные автоматические кабины, где облако плотнее. Панель срабатывает при избыточном давлении 0,1–0,5 бар и сбрасывает фронт наружу в безопасную сторону, спасая корпус.

Главная / Взрывобезопасность порошкового облака

Взрывобезопасность порошкового облака: пылевзрыв и защита

Короткий ответ

Опасно не покрытие на детали, а порошковое облако в воздухе при напылении. Это горючая пыль с нижним пределом воспламенения 10–60 г/м³. При концентрации выше НКПР и искре от 1,7 мДж происходит пылевзрыв. Для хлопка нужны все пять условий пожарного пятиугольника; убери любое, и взрыва нет. Практика малого цеха стоит на трёх точках: заземление всего и оператора против статики, вытяжка держит облако ниже 50% НКПР, регулярная чистка от осевшей пыли. Зоны риска классифицируют по ATEX как 20 / 21 / 22.

Тонкий эпоксидный порошок фракции до 25 мкм воспламеняется от искры 1,7 мДж. Разряд статики с незаземлённого металлического предмета, которого коснулись рукой, несёт десятки миллиджоулей. То есть касание незаземлённой детали в облаке порошка уже способно его поджечь. Поэтому взрывобезопасность на порошке начинается не с огнетушителя, а с провода заземления.

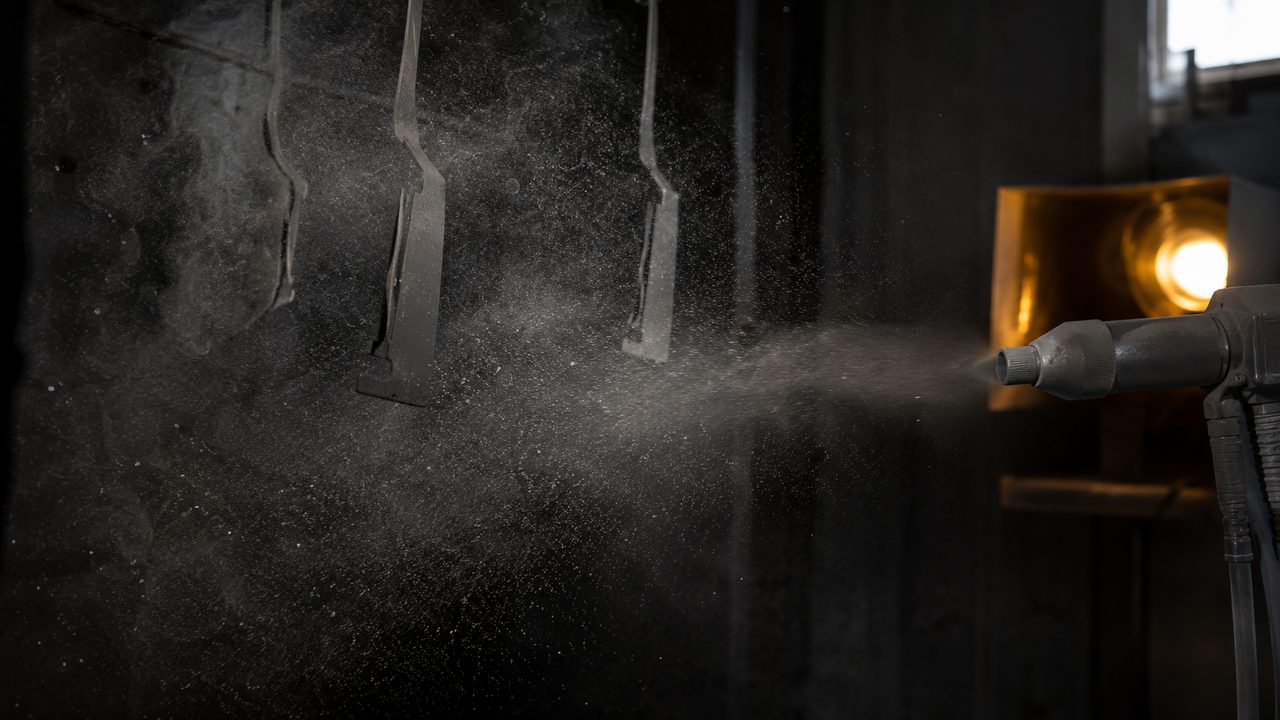

Облако порошковой краски в кабине напыления как горючая пыль во взвешенном состоянии, искра статического разряда рядом с незаземлённой деталью — fig.01 — взвешенное облако порошка это горючая пыль; искра статики с незаземлённой детали способна его поджечь

01 / сутьПочему облако порошка это горючая пыль

Слой краски, осевший на деталь, безопасен: он не смешан с воздухом. Опасность живёт только в облаке. Когда пистолет распыляет порошок, мелкие частицы висят в воздухе с огромной суммарной поверхностью, и каждая готова окислиться мгновенно. Это классическая горючая пыль, как мучная на элеваторе или древесная в столярке.

По силе взрыва порошковая краска слабее металлической пыли: её относят к классу St1 с показателем Kst ~10 бар·м/с, а алюминиевая пыль даёт в разы больше. Но кабина это замкнутый объём, рядом стоит оператор, а источников искры вокруг хватает. Слабый по паспорту взрыв в закрытой кабине у лица человека остаётся опасным.

Порошок в мешке или ведре тоже взрывоопасен?

В плотной насыпи нет: между частицами мало воздуха, гореть нечему. Опасность появляется, когда порошок поднимается в воздух облаком при пересыпке, продувке пистолета или напылении. Поэтому меры направлены именно на облако, а не на хранение в таре.

02 / пятиугольникПять условий пылевзрыва

Обычный огонь требует трёх вещей: топливо, кислород, источник зажигания. Это пожарный треугольник. Для пылевого взрыва к ним добавляют ещё два условия, и получается пятиугольник:

Условие	Что это на порошке	Как убрать
Топливо	горючая пыль краски	меньше пыли в воздухе
Окислитель	кислород воздуха	инертизация (в цеху не применяют)
Источник	искра, статика, огонь	заземление, убрать искрящее
Взвесь	облако, а не слой	вытяжка, чистка от осадка
Замкнутость	объём кабины	разрядные панели, сброс фронта

Взрыв требует всех пяти условий разом. Достаточно убрать одно, и цепочка рвётся. В малом цеху убрать кислород нельзя, замкнутость кабины нужна по технологии, поэтому работают по трём оставшимся: гасят источники искры, разбавляют облако вытяжкой и не дают пыли копиться слоем.

Можно ли убрать кислород, снизив его долю в кабине?

Технически да: при 15% кислорода горение уже не поддерживается, а до 18% зажигание только задерживается. Но инертизация азотом это дорогая система для крупных линий. Малый цех этот угол пятиугольника не трогает и давит на источники искры и концентрацию облака.

03 / нкпрКонцентрация облака и граница 50%

НКПР это минимальная концентрация пыли в воздухе, при которой облако способно вспыхнуть. Ниже неё частиц слишком мало, и фронт не пойдёт. У органических порошков НКПР лежит в диапазоне 10–60 г/м³: эпоксидные смолы около 10 г/м³, полиэтилен 10–20 г/м³, полистирол 15 г/м³.

Норма требует держать реальную концентрацию в кабине ниже 50% НКПР, для порошка это потолок 15–30 г/м³, вдвое ниже границы вспышки. Двукратный запас закладывают на неравномерность облака: у сопла пистолета концентрация выше средней по кабине, и без запаса локальное пятно дошло бы до предела.

Про запас по НКПР

Граница 50% НКПР это тот же принцип, что и в расчёте вытяжки печи по парам растворителя. Разница в том, что в кабине напыления считают пыль, а в печи полимеризации пары. Логика запаса одна: держаться вдвое ниже точки воспламенения. Разбор вытяжки по НКПР в статье про расчёт вытяжки камеры.

Как понять, что концентрация в норме, без прибора?

Визуально: если облако в кабине настолько плотное, что рука на вытянутке видна в тумане, концентрация уже высокая. При исправной вытяжке порошок уходит в фильтр и в кабине держится лёгкая дымка, а не густой туман. Плотное стоячее облако это сигнал, что вытяжка не справляется или забит фильтр.

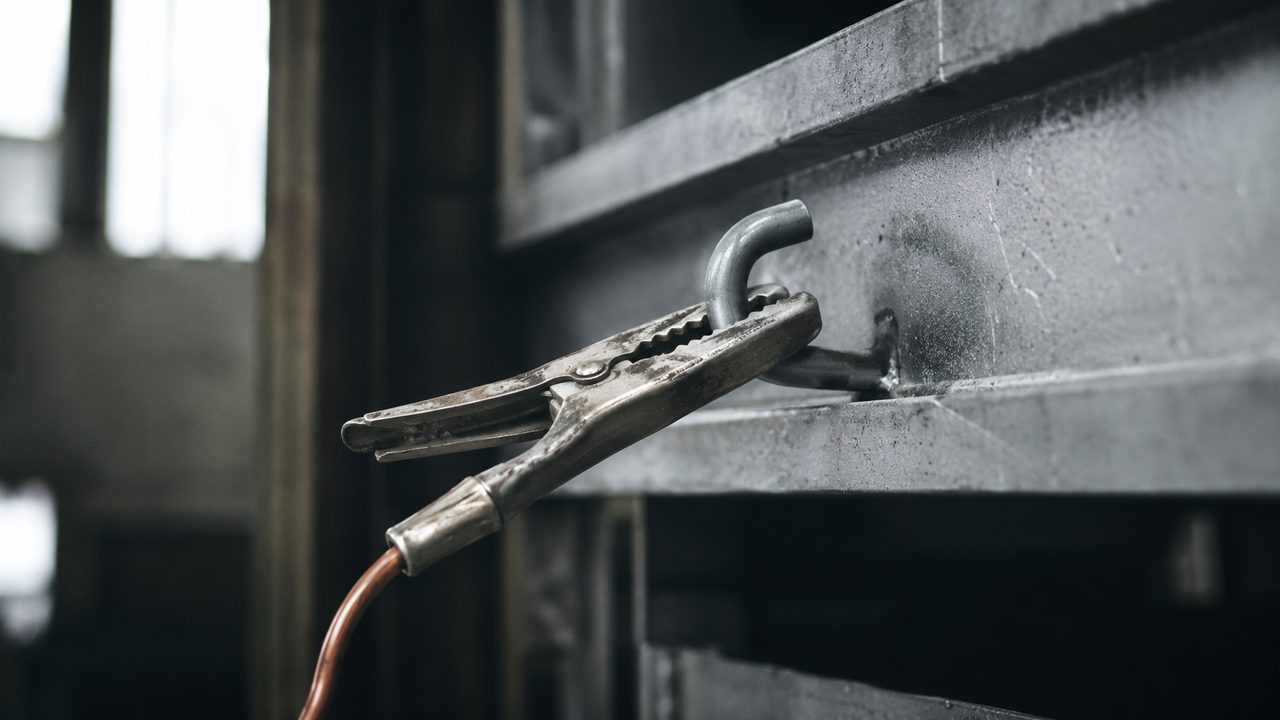

Заземляющий провод на подвесе детали и на корпусе кабины напыления, шкала сопротивления заземления детали ниже одного мегаома — fig.02 — заземление детали и оборудования: сопротивление детали держат ниже 1 МОм, массу ниже 1 Ом

04 / статикаЗаземление против искры разряда

Пистолет коронного заряда подаёт на порошок 60–100 кВ. Заряженные частицы летят на деталь, но заряд надо отвести. Если деталь висит на грязном или окрашенном подвесе без контакта с массой, заряд копится на ней, как на конденсаторе, и в момент срыва даёт искру. При пороге зажигания 1,7 мДж такая искра поджигает облако почти гарантированно.

Заземляют всё: деталь через чистый подвес, каркас кабины, циклон, фильтр, воздуховоды. Сопротивление заземления детали держат ниже 1 МОм, массу металлоконструкций ниже 1 Ом. Оператор тоже часть цепи: антистатическая обувь и проводящий пол не дают человеку накопить разряд. Плохое заземление это одна из главных причин воспламенения в отрасли, не абстрактная страшилка.

Почему подвесы надо чистить, если они металлические?

Слой запёкшейся старой краски на крюке это изолятор. Деталь висит на металле, но контакта с массой нет, потому что между ними спёкшийся диэлектрик. Крюки прожигают или пескоструят до чистого металла регулярно, иначе заземление формально есть, а по факту деталь изолирована. Подробнее про оснастку в статье о заземлении и электробезопасности камеры.

Достаточно ли заземлить только кабину?

Нет. Каркас кабины, деталь, пистолет, фильтр и воздуховоды заземляют в единую цепь на общий контур. Разрыв в любом звене оставляет незаземлённый узел, на котором копится заряд. Особенно про деталь: именно на ней при напылении собирается основной потенциал.

05 / вытяжкаВытяжка держит облако ниже предела

Вытяжка в кабине решает две задачи: собирает перераспыл в фильтр и разбавляет облако свежим воздухом, не давая концентрации подойти к НКПР. Поток подбирают так, чтобы средняя концентрация пыли осталась ниже 50% НКПР даже при активном напылении крупной детали.

Скорость воздуха в проёме держат около 0,3–0,5 м/с: этого хватает уносить облако в фильтр, но не сдувать заряженный порошок с детали. Забитый фильтр рушит схему: поток падает, облако густеет, концентрация растёт к пределу. Поэтому контроль перепада давления на фильтре это не про экономию порошка, а про взрывобезопасность. Про подбор и обслуживание в статье о фильтрах для кабины, про саму вытяжку в разборе, нужна ли вытяжка и вентиляция.

Можно ли красить порошком вообще без вытяжки?

Нет. Без вытяжки облако не уходит, концентрация растёт к НКПР, порошок оседает слоем по всему помещению и создаёт запас для вторичного взрыва. Плюс без фильтра теряется весь перераспыл. Вытяжка в кабине напыления обязательна и по безопасности, и по экономике.

06 / atexЗоны 20, 21, 22 и разрядные панели

ATEX это подход к классификации мест по вероятности горючего облака. Он делит пространство на три зоны по пыли, и для каждой свои требования к оборудованию:

Зона	Когда есть облако	Где на линии
Zone 20	постоянно или подолгу	внутри циклона, фильтра, рекуператора
Zone 21	вероятно при работе	внутри кабины напыления
Zone 22	маловероятно, кратко	пространство вокруг кабины

Оборудование под эти зоны маркируют категориями 1D, 2D и 3D: чем ниже номер, тем выше требования. Светильники берут в пылезащищённом исполнении, двигатели вытяжки выносят из потока, электрику разводят так, чтобы искрящих контактов в зоне 21 не было.

Взрыворазрядная панель это слабое место корпуса, рассчитанное вскрыться первым. При избыточном давлении 0,1–0,5 бар она отрывается и сбрасывает фронт наружу в безопасную сторону, а не рвёт корпус фильтра по швам. На кабине ручного напыления 2–4 м³ панели обычно не нужны, риск закрывают вытяжкой и заземлением. Их ставят на фильтр-циклон и крупные автоматические кабины, где облако плотнее.

Куда направлять сброс разрядной панели?

Строго в сторону, где нет людей и проходов: наружу здания, вверх или в глухую стену. Панель выбрасывает горящий фронт и пыль, поэтому перед ней не должно быть рабочих мест. Для малого цеха это ещё одна причина обходиться кабиной без панелей и держать риск вытяжкой.

07 / чисткаОсевшая пыль и вторичный взрыв

Самый недооценённый риск это не облако, а слой осевшей пыли на стенах, полках, светильниках и балках. Механизм такой: небольшой первичный хлопок поднимает в воздух всю накопленную пыль разом, и она даёт вторичный взрыв, который обычно сильнее первого. По расследованиям пылевых аварий именно вторичный фронт наносит основной ущерб.

Ориентир простой: слой пыли около 1 мм на площади помещения уже несёт достаточно материала для взрывоопасного облака при подъёме. Поэтому пыль убирают до того, как она копится слоем. Чистят пылесосом во взрывозащищённом исполнении, а не сжатым воздухом: продувка сама поднимает облако и создаёт ровно ту опасность, от которой убираются.

Чем нельзя убирать пыль

Не сметать сжатым воздухом и не подметать сухой щёткой рывками: и то, и другое поднимает облако. Обычный бытовой пылесос тоже нельзя, его щётки и двигатель искрят. Только пылесос во взрывозащищённом исполнении или влажная уборка там, где это допустимо по покрытию.

Как часто чистить кабину от порошка?

По факту накопления, а не по календарю. В активном цеху видимый слой на горизонтальных поверхностях набегает за смену-две, значит чистят в конце смены. Полки, светильники и верх кабины проверяют отдельно: там пыль копится незаметно и именно она даёт вторичный фронт.

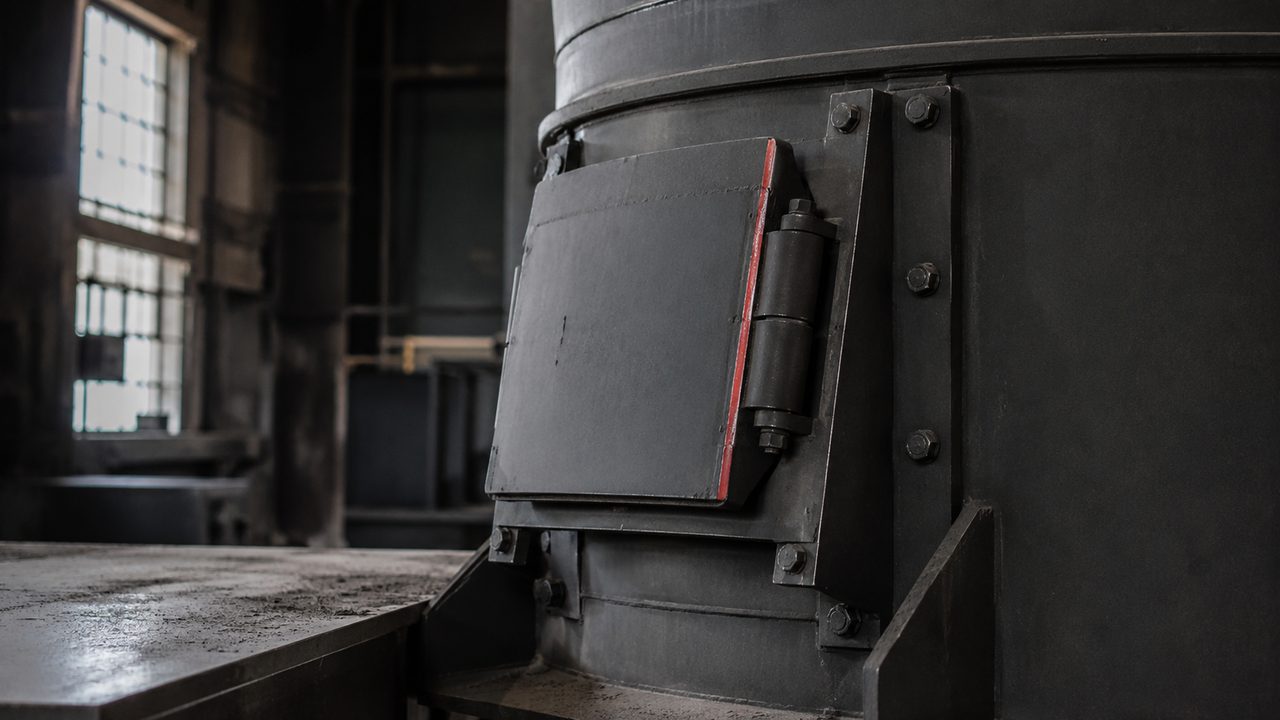

Взрыворазрядная панель на корпусе порошкового фильтр-циклона и осевший слой пыли на полке кабины напыления как источник вторичного взрыва — fig.03 — разрядная панель на фильтре и осевшая пыль на полках; слой около 1 мм несёт запас для вторичного фронта

08 / практикаЧто реально сделать в малом цеху

Инертизацию кислорода и разрядные панели на ручной кабине пропускают, они для крупных линий. Остаётся четыре пункта, которые закрывают риск для цеха на одну-две кабины напыления.

Первое: заземление в единую цепь. Деталь через чистый подвес ниже 1 МОм, каркас, фильтр и воздуховоды ниже 1 Ом, оператор в антистатической обуви на проводящем полу. Второе: вытяжка держит облако ниже 50% НКПР и не даёт фильтру забиться, с контролем перепада давления. Третье: ни искры в зоне напыления, светильники в пылезащищённом исполнении, никакого открытого огня и болгарок рядом. Четвёртое: чистка от осевшей пыли по накоплению, взрывозащищённым пылесосом.

Отдельно разведите две опасности. Пылевзрыв это про кабину напыления, где облако. В печи полимеризации облака нет, порошок уже осел на деталь, там риск другой: пары газовыделения и перегрев. Пожарная защита печи разобрана в статьях про пожарную безопасность камеры и пожарную безопасность камеры полимеризации. Держите в голове: напыление это пыль, а печь это пары, и обе системы защиты выстраиваются без путаницы.
