Нужна ли вытяжка в камере полимеризации?

Да. При отверждении порошковой краски выделяются летучие продукты сшивки смолы — аммиак, формальдегид в следовых количествах, пары растворителей из некоторых систем. При открытии дверцы это концентрировано выходит в зону оператора. Вытяжка из верхней зоны с кратностью 3–5 объёмов камеры в час убирает дым и запах.

Рециркуляция и вытяжка — это одно и то же?

Нет. Рециркуляция — это перемешивание воздуха внутри камеры вентилятором для выравнивания температуры. Вытяжка — отвод воздуха из камеры наружу. Рециркуляция нужна при выпекании постоянно, вытяжка — для удаления дыма и безопасности при открытии дверцы.

Что выделяется при выпекании порошковой краски?

Смола сшивается и выделяет летучие продукты отверждения — в зависимости от системы это могут быть следы аммиака, формальдегида, эпоксидных аминов. Если металл плохо обезжирен, остатки масла догорают и дают чёрный дым. Всё это нужно отводить наружу.

Откуда берётся дым и запах при порошковой покраске?

Дым при полимеризации появляется из двух источников: летучие продукты сшивки смолы (нормально, у всех порошков) и горение остатков масла, СОЖ, пыли на плохо подготовленном металле. Первое — минимально при нормальном порошке, второе — сигнал, что надо лучше обезжиривать.

Какая кратность вытяжки нужна в камере полимеризации?

Для вытяжки из зоны выпекания достаточно 3–5 объёмов камеры в час. Это не большой расход: камера 8 м³ требует 24–40 м³/ч вытяжного канала. Важно не путать с рециркуляцией, где кратность 5–8 объёмов в минуту — в 60 раз больше.

Зачем у газовой камеры отдельный дымоход?

Газовая горелка сжигает природный газ и производит CO2, водяной пар и, при неполном сгорании, CO. Это надо отводить отдельным дымоходом, независимо от вытяжки зоны полимеризации. Смешивать продукты горения с потоком рециркуляции — пожарная опасность.

Вытяжка нужна при каждом цикле или только иногда?

Вытяжка работает постоянно или включается при открытии дверцы. Если вытяжки нет, концентрация летучих в камере нарастает, и при открытии вся эта смесь выходит в зону оператора одним залпом. Это не гипотетическая опасность — ряд порошков дают острый запах именно в момент открытия.

Главная / Вентиляция

Нужна ли вытяжка и вентиляция в камере полимеризации

Короткий ответ

Рециркуляция и вытяжка — не одно и то же. Рециркуляция (перемешивание воздуха внутри) нужна постоянно для равномерного нагрева. Вытяжка (отвод наружу) нужна, чтобы убрать дым и летучие продукты отверждения из камеры и не получать их в лицо при открытии дверцы. Для электрической камеры объёмом 8 м³ достаточно вытяжного канала 30–40 м³/ч из верхней зоны. Газовая камера требует дополнительного отдельного дымохода.

Запах при порошковой покраске появляется не из-за самого порошка — точнее, не только из-за него. На участке с камерой работают два источника: летучие продукты сшивки смолы при отверждении и остатки масел на металле, которые догорают при 180–200 °C. Второй источник устраним — это сигнал о плохом обезжиривании. Первый — нормальная химия процесса, которую надо отводить.

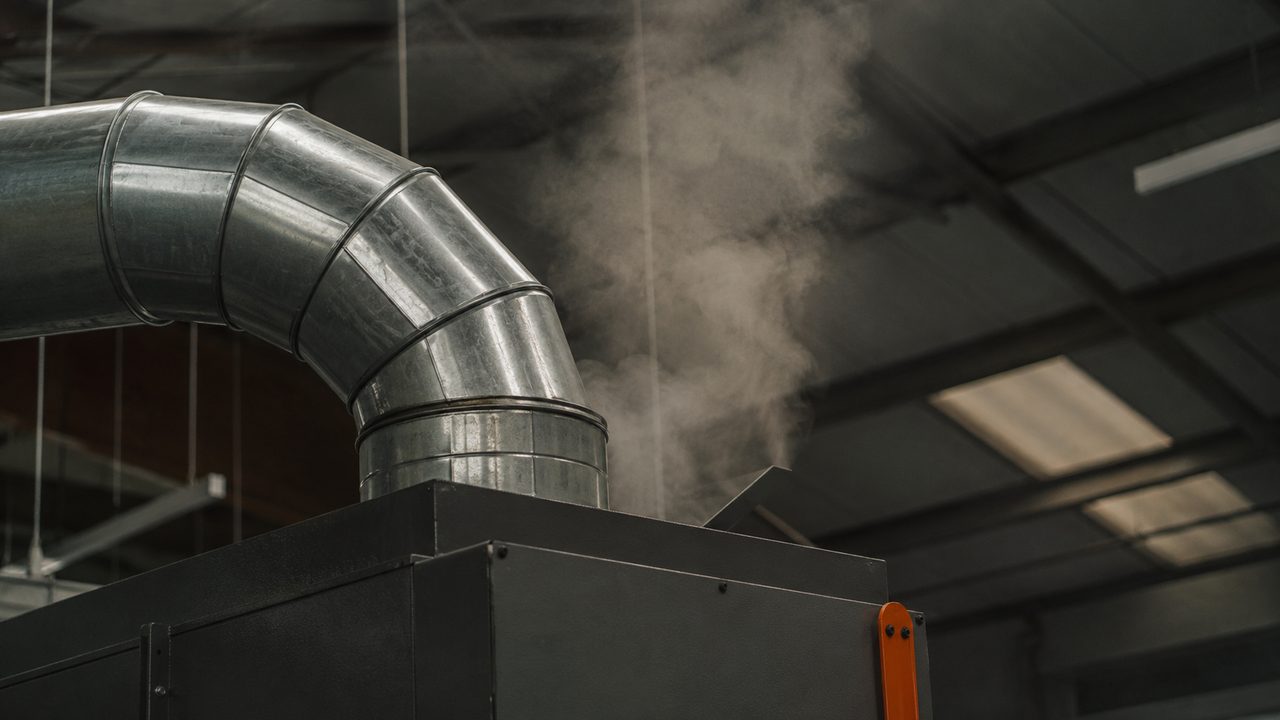

Вытяжной канал над камерой полимеризации порошковой краски — fig.01 — вытяжной патрубок в верхней зоне камеры: отводит дым и летучие при выпекании наружу

01 / путаницаРециркуляция и вытяжка: в чём разница

Это путают постоянно, потому что оба слова про «воздух в камере». Но функции противоположные. Рециркуляция — воздух гоняется по замкнутому кругу внутри камеры, никуда не уходит. Вентилятор рециркуляции выравнивает температуру, убирая расслоение «потолок–пол» с 30–50 °C до ±10 °C. Про это подробно — в статье про неравномерный нагрев.

Вытяжка — это отвод воздуха из камеры наружу через патрубок и воздуховод. Она убирает из рабочего пространства дым, запах и концентрацию летучих веществ. При работающей вытяжке часть воздуха постоянно выходит наружу — и столько же приходит через неплотности или приточный клапан.

Если вытяжка работает, не будет ли она мешать рециркуляции?

Нет, если расход вытяжки правильный. Рециркуляция прокачивает 43–70 м³/мин для камеры 8 м³. Вытяжка отводит 30–40 м³/ч — примерно в 100 раз меньше. Разные масштабы задач, не конкурируют.

02 / химияЧто выделяется при отверждении порошка

Порошковая краска — это смола с отвердителем и пигментом. При нагреве до 160–200 °C начинается реакция поперечного сшивания: молекулы смолы соединяются в трёхмерную сетку. Этот процесс необратим и сопровождается выделением летучих побочных продуктов. У эпоксидно-полиэфирных систем (hybride, самых распространённых) это CO2 и следы летучих аминов. У полиэфирных с TGIC-отвердителем — продукты распада изоцианурата.

Объём выделений небольшой, но при работе в замкнутом помещении без вентиляции концентрация нарастает. Особенно — при открытии дверцы, когда весь накопленный за цикл объём выходит за несколько секунд. Запах в этот момент острый, даже если сам порошок «слабо пахнущий» по паспорту.

Отдельная история — дым из-за загрязнений на металле. Остатки СОЖ, масло, пыль горят при температуре полимеризации и дают чёрный дым с запахом горелого. Это не проблема вентиляции — это проблема обезжиривания. Хорошо подготовленный металл почти не дымит. Подробнее о том, как обезжиривание влияет на адгезию и дым — в статье про адгезию порошка.

Опасно ли дышать воздухом из камеры при открытии?

При разовом контакте с хорошо отлаженным процессом — нет. При регулярной работе без вытяжки — накапливается воздействие летучих, это раздражение дыхательных путей. Эпоксидные аминовые отвердители — сенсибилизаторы, могут вызвать аллергическую реакцию при повторном контакте. Вытяжка убирает проблему, а не маскирует её.

03 / схемаГде забор, куда отводить

Схема вытяжки для камеры полимеризации простая. Воздух отбирается из верхней трети камеры — там скапливаются лёгкие летучие и наибольшая концентрация продуктов отверждения. Патрубок диаметром 150–200 мм врезают в потолок или верхнюю часть боковой стенки. Воздуховод ведут наружу здания — не в общую вентиляцию помещения, а на улицу.

Приток компенсирует то, что вытяжка забирает. Делать его принудительным при такой малой кратности не обязательно: достаточно неплотностей дверцы или небольшого отверстия у пола. Главное — не создавать ситуацию, когда камера герметична и вытяжной вентилятор создаёт разрежение: в этом случае он просто не тянет.

Вытяжку включать постоянно или только при открытии дверцы?

Лучше постоянно во время цикла. Так летучие не накапливаются, и к моменту открытия дверцы камера уже «чистая». Если включать только при открытии — вы откроете дверцу раньше, чем вытяжка справится с концентрацией внутри. Тепловые потери от постоянной вытяжки минимальны при правильной кратности.

04 / расчётКратность вытяжки: цифры

Для вытяжки из зоны выпекания достаточно 3–5 объёмов камеры в час. Это не интенсивная вентиляция — задача не охлаждать камеру, а держать концентрацию летучих в норме.

Объём камеры, м³	Расход 3 обм/ч	Расход 5 обм/ч	Патрубок
4	12 м³/ч	20 м³/ч	DN 100
8	24 м³/ч	40 м³/ч	DN 150
15	45 м³/ч	75 м³/ч	DN 200
25	75 м³/ч	125 м³/ч	DN 250

Вентилятор для такой задачи — маломощный канальный или осевой, не термостойкий (он стоит вне камеры, в воздуховоде с уже охлаждённым воздухом). Главное — чтобы воздуховод шёл вверх или горизонтально, без U-образных изгибов, куда оседает конденсат. Температура дымовых газов из камеры полимеризации невысока — 60–80 °C уже в патрубке, на улице они быстро остывают.

Не потеряем ли много тепла с вытяжкой?

При кратности 5 обм/ч камера объёмом 8 м³ теряет 40 м³/ч горячего воздуха — это около 10–15% дополнительной нагрузки на нагрев. Некритично, если утепление камеры нормальное. Термодинамика компенсирует сама: термостат держит уставку, ТЭНы добирают разницу. Подробнее о потерях тепла — в статье про утепление.

05 / газГазовая камера: отдельный разговор

Электрическая камера и газовая принципиально отличаются по вентиляции. У электрической источник тепла — ТЭН, он не производит продуктов горения. Вытяжка нужна только для летучих от порошка.

У газовой камеры горелка сжигает природный газ. При полном сгорании образуется CO2 и водяной пар, при неполном — CO (угарный газ). Это надо отводить отдельно, через дымоход горелки, независимо от вытяжки зоны полимеризации. Подмешивать продукты сгорания в контур рециркуляции нельзя — CO и несгоревшее топливо создают пожарную опасность внутри камеры.

Газовая камера: обязательный дымоход

Горелка и зона полимеризации должны иметь раздельные воздуховоды. Дымоход горелки — на улицу напрямую, с тягой и ревизионным люком. Выводить дымоход горелки в общую вытяжку здания — нарушение пожарных норм и прямая опасность отравления CO. Сечение дымохода определяет производитель горелки; уменьшать нельзя.

О выборе между газовой и электрической печью по совокупности параметров — отдельная статья.

У газовой камеры надо делать принудительную вытяжку или хватит естественной?

Для дымохода горелки — зависит от её конструкции: большинство атмосферных горелок работают с естественной тягой, но в промышленных камерах ставят принудительный дымосос. Для зоны полимеризации (летучие от порошка) — та же логика, что и у электрической: 3–5 обм/ч, патрубок сверху, вентилятор в воздуховоде. Два независимых контура, не объединять.

06 / напылениеЗона напыления: другая задача

Вытяжка камеры выпекания и вентиляция зоны напыления — принципиально разные системы. В зоне напыления в воздухе взвешен несвязанный порошок. Концентрация частиц при напылении пистолетом доходит до взрывоопасной, если нет отсоса. Там нужна мощная приточно-вытяжная система с фильтрами циклонного или картриджного типа — отдельная кабина напыления со своим вентиляционным контуром.

В камере выпекания порошок уже на детали и в воздухе взвеси нет. Задача вентиляции здесь другая — только химия. Не путайте требования этих двух зон: для кабины напыления нормы несравнимо жёстче.

Можно ли совместить кабину напыления и камеру полимеризации в одном помещении?

В небольших мастерских так делают, но тогда вентиляция должна соответствовать требованиям кабины напыления — как наиболее строгому. Во время напыления все источники открытого огня (включая горелку газовой печи) должны быть заглушены. Это не совет, а требование пожарной безопасности.

07 / итогЧто проверить перед запуском

Перед первым рабочим циклом три вещи по вентиляции:

Рециркуляция работает: вентилятор внутри крутится, разброс температуры в камере ±10 °C по пяти точкам при выдержке на уставке. Как проверять — методика здесь.
Вытяжка выведена наружу: патрубок в верхней зоне, воздуховод на улицу без провисаний и U-образных петель. При включении вентилятора — ощутимая тяга у патрубка рукой.
Газовая горелка (если есть): дымоход отдельный, тяга проверена свечой или дымовым карандашом. Горелка не пускать без тяги.

На температуру и время полимеризации для конкретного порошка — отдельная статья с таблицами режимов.
