Пожарная безопасность камеры полимеризации: риски и защита
Печь горит не от рабочих 180–200 °C, а от перегрева осевшей краски и пыли: нагар тлеет уже при 250–300 °C, пламенем полиэфир вспыхивает при 270–435 °C. Два главных сценария это обрыв термопары (контроллер жарит ТЭНы бесконечно) и толстый нагар у нагревателя. Защита из четырёх вещей: второй независимый термостат-ограничитель на 230–250 °C, утеплитель НГ, вентиляция и регулярная чистка.

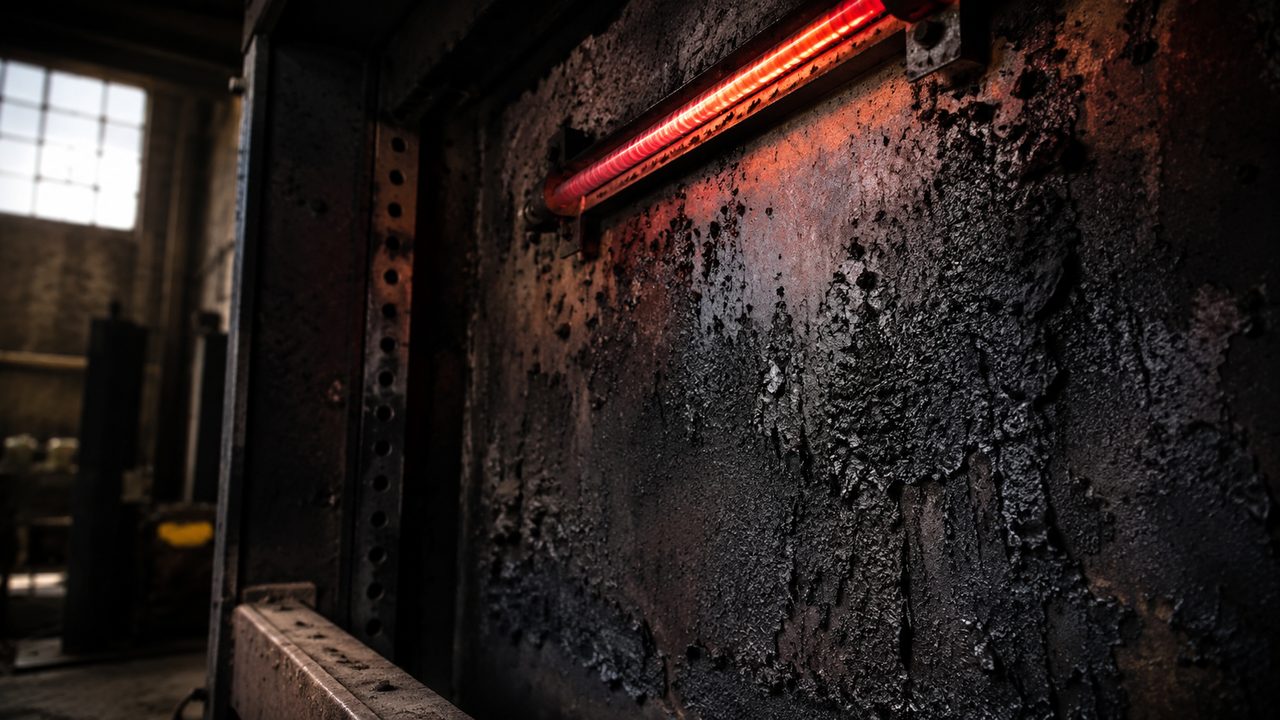

Слой закоксованной краски на стенке печи толщиной в пару миллиметров это не грязь, а топливо. Органическая пыль и нагар тлеют при 250–300 °C, и если рядом ТЭН со спиралью горячее воздуха в камере, локальная точка доходит до этого порога. Очаг тлеет незаметно часами, а вспыхивает, когда при открытии дверей заходит свежий воздух. Пожарная безопасность камеры это борьба с двумя вещами: с перегревом и с накоплением горючего налёта.
01 / физикаПочему рабочий режим безопасен, а перегрев нет
Полиэфир полимеризуется при 180–200 °C по металлу. До воспламенения краски отсюда далеко: открытым пламенем плёнка загорается при 270–435 °C. Проблема не в средней температуре воздуха, а в двух местах, где она локально выше: на спирали ТЭНа и в прилипшем рядом нагаре.
Осевшая краска и пыль ведут себя не как монолитная плёнка, а как рыхлый органический слой, и он тлеет раньше, чем вспыхивает: ориентир по тлению органических пылей это 250–300 °C. Тление это медленное окисление без пламени, оно копит тепло внутри слоя, и хватает притока воздуха, чтобы очаг перешёл в горение. Опасен не разовый заброс температуры, а сочетание горячей точки и нагара.
Если печь держит ровно 200 °C, откуда локальный перегрев?
02 / термопараОбрыв датчика: как контроллер поджигает печь
Самый частый аварийный сценарий связан не с краской, а с обрывом термопары. Контроллер управляет ТЭНами по сигналу датчика. Если термопара оборвалась, замкнула или отвалилась контактом, прибор чаще всего читает это как «очень холодно» и включает нагрев на постоянку. ТЭНы не выключаются, температура ползёт вверх без остановки, за 400–500 °C и выше, пока что-нибудь не загорится или не расплавится.
Хороший контроллер имеет функцию sensor break и сам вырубает выход при обрыве. Но одной этой функции мало: она защищает от разрыва цепи датчика, но не от прикипевшего контактора, оставшегося замкнутым, и не от ошибки самого контроллера. Нужна вторая, независимая линия защиты.
03 / ограничительВторой независимый термостат-ограничитель

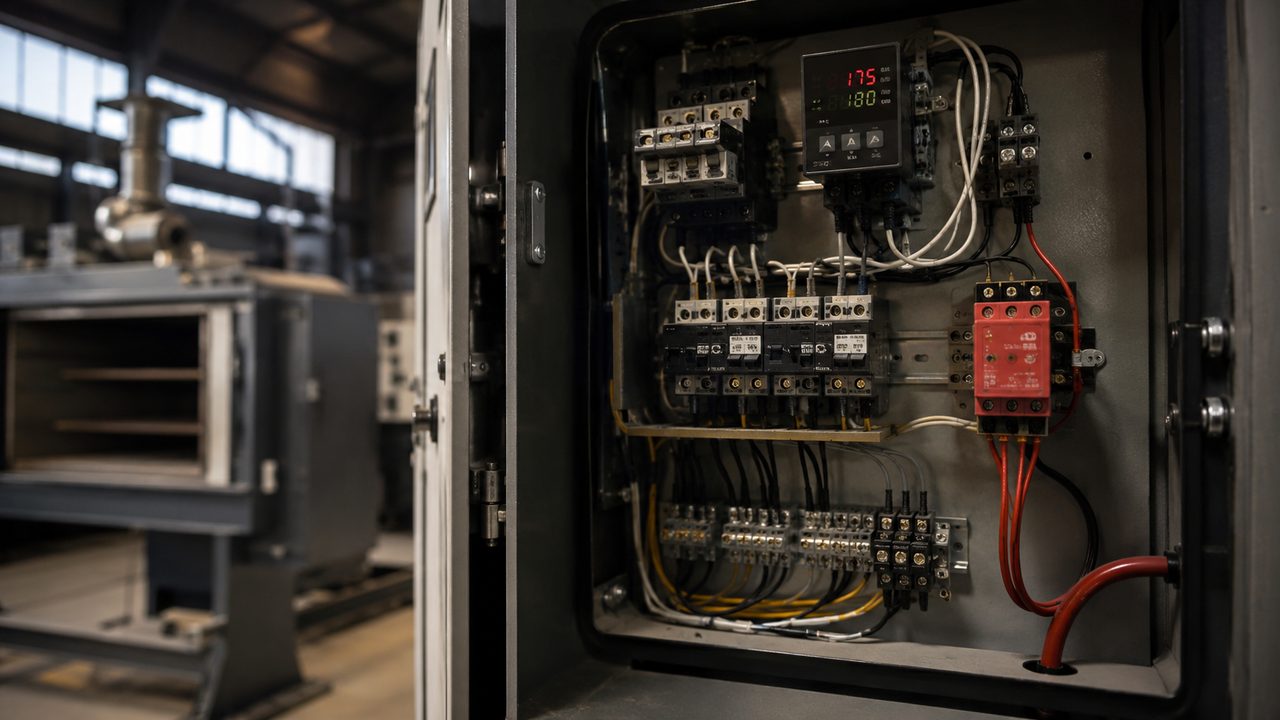

Это отдельное устройство со своим датчиком, уставкой и контактами в разрыв силовой линии ТЭНов. Рабочий контроллер держит режим 180–200 °C, а ограничитель молчит, пока температура в норме. Как только она превышает уставку 230–250 °C, ограничитель размыкает цепь нагрева физически, мимо контроллера. Даже если основной контур сошёл с ума из-за обрыва термопары, ток к ТЭНам обрывается.
Требования к правильному ограничителю:
- Своя термопара или капилляр, а не общий с рабочим контуром датчик. Иначе один обрыв кладёт обе защиты.
- Разрыв силовой цепи ТЭНов через контактор ограничителя, а не команда в тот же контроллер.
- Уставка выше рабочей, но ниже опасной: 230–250 °C при режиме 200 °C. Так печь не срабатывает по ложной инерции, но ловит уход за 250 °C раньше порога тления.
- Ручной сброс после срабатывания. Автовозврат прячет аварию, а она требует разбора.
Хватит ли функции sensor break в контроллере вместо ограничителя?
На какую температуру ставить уставку ограничителя?
04 / нагарОсевшая краска и пыль как топливо
Каждый цикл часть распылённого порошка летит мимо детали и оседает на стенках, оснастке и в тракте вентиляции. Со временем налёт коксуется в плотную органическую корку с температурой тления 250–300 °C, и лежит она часто там, где горячо, у ТЭНов и в застойных зонах.
Отдельная тема это пылевоздушная смесь. Взвешенный порошок взрывоопасен выше нижнего предела, для порошковых красок это 20–60 г/м³. В печи такой концентрации при нормальной работе нет, основной взрывной риск живёт в кабине напыления и рекуператоре. Но осевший слой всё равно счищают: он не взрывается, он тлеет и поджигает.
Что делать с нагаром:
- Регулярная чистка стенок и оснастки, при ежедневной работе раз в 1–2 недели, зоны у ТЭНов чаще.
- Не давать слою закоксоваться в толстую корку: тонкий налёт снять легко, толстый уже топливо.
- Чистить тракт вытяжки и рекуператор, там оседает основная масса переброса. Про сбор переброса есть отдельный разбор.
05 / утеплительКласс горючести теплоизоляции
Утеплитель камеры не должен становиться топливом. Рабочий выбор это каменная (базальтовая) вата класса НГ, негорючая: волокно выдерживает до 700 °C без потери структуры, при режиме печи 180–200 °C это большой запас.
Тонкость в связующем. Волокно не горит, но его склеивает синтетическая смола, чаще фенолформальдегидная, и она деструктирует выше 260 °C: тлеет, даёт запах и дым. При 200 °C связующее стабильно, но при аварийном уходе к 300 °C деструкция добавит дыма к пожару. У самих ТЭНов, где жарче, лучше вести маты без органического связующего или с керамической прослойкой между нагревателем и ватой.
| Материал / параметр | Значение |
|---|---|
| Каменная вата, класс горючести | НГ (негорючая) |
| Рабочая температура волокна | до 700 °C |
| Деструкция связующего (смолы) | выше 260 °C |
| Режим печи | 180–200 °C |
| Тление осевшей органики | 250–300 °C |
| Воспламенение порошка пламенем | 270–435 °C |
Пенопласт или ППУ для утепления камеры можно?
06 / вентиляцияСброс паров и продуктов нагрева
При нагреве краска выделяет летучие продукты, часть смол разлагается с выходом газов. Не сбрасывать их значит копить в объёме печи, а горючие пары в замкнутом горячем пространстве это риск хлопка при открытии дверей. Вентиляция решает две задачи: убирает пары и тормозит накопление нагара.

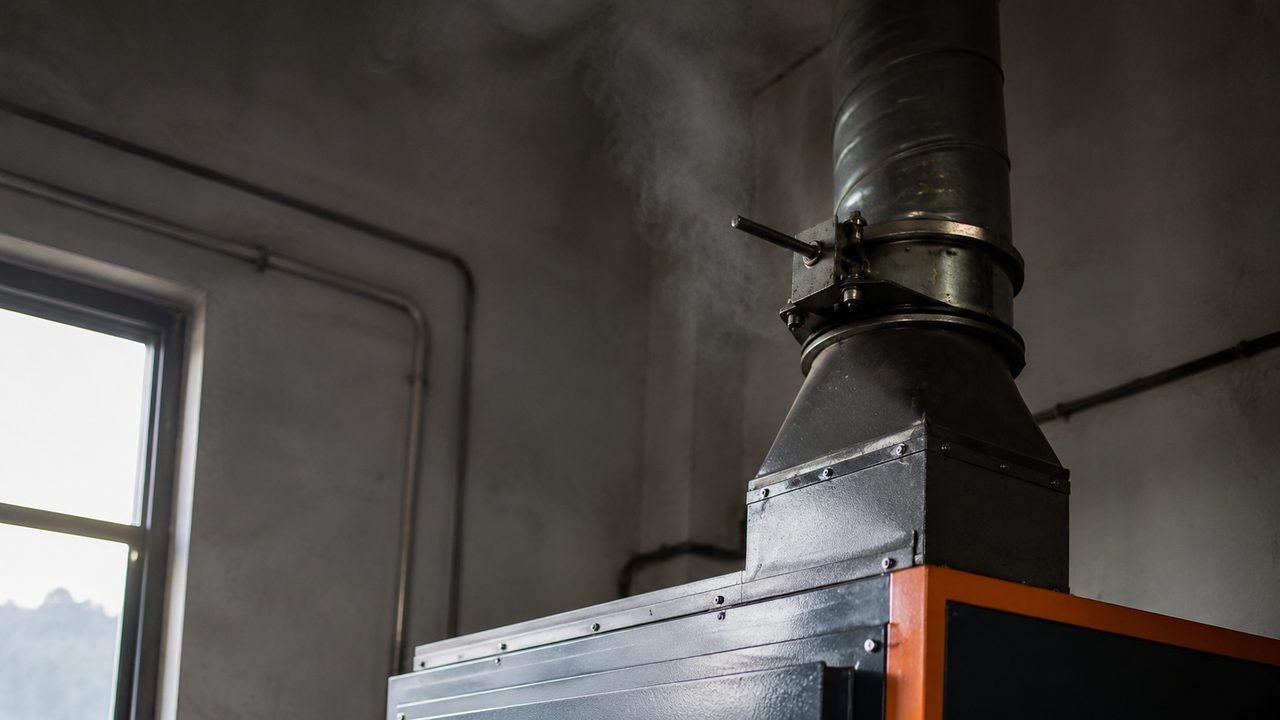

Ориентиры по нормам участка окраски: кратность воздухообмена не ниже 1 объёма помещения в час, у проёмов окрасочной кабины скорость воздуха 0,4–0,5 м/с. Для самой печи важен управляемый сброс: вытяжка с задвижкой, которую приоткрывают в фазе выхода летучих. Полностью герметичная печь без сброса накапливает пары и коксует стенки быстрее. Подробности в разборе вытяжки и вентиляции.
07 / электрикаТребования к силовой части и заземлению
Печь 9–15 кВт на 380 В берёт по фазе 15–25 А. Ошибки в силовой части это вторая после термопары причина пожара: искрящий контакт над нагаром готовый источник поджига.
Минимум по электрике:
- Кабель под полную нагрузку с запасом, сечение по расчёту линии, не «на глаз». Тонкий провод греется и оплавляет изоляцию.
- Автомат по расчёту и УЗО на линию. Про подбор в статье подключение к 380 В.
- Заземление корпуса и всех металлических частей, участок окраски относят к пожарной категории В4.
- Контакторы и клеммы вынести из зоны осевшей пыли, в закрытый щит. Искра над нагаром недопустима.
- Светильники не ставить внутри камеры сушки и окраски, выносить за остекление или в защищённое исполнение.
08 / планЧто держать под рукой на случай возгорания
Даже с ограничителем и чисткой нужен план на худший случай:
- Рубильник питания печи на видном месте у выхода. Первое действие при задымлении это обесточить нагрев.
- Огнетушитель ОУ или ОП рядом, вода по электрике под напряжением запрещена.
- Не открывать двери печи резко при подозрении на тление: приток воздуха раздувает очаг из тления в пламя.
- Оператор не оставляет печь без присмотра на длинных циклах, особенно на самодельной автоматике.
Печь полимеризации не опаснее любого мощного нагревателя, если снять два риска: неконтролируемый перегрев и накопленный нагар. Второй независимый термостат-ограничитель закрывает первый, чистка и вентиляция закрывают второй. Остальное это дисциплина оператора и грамотная силовая часть.
