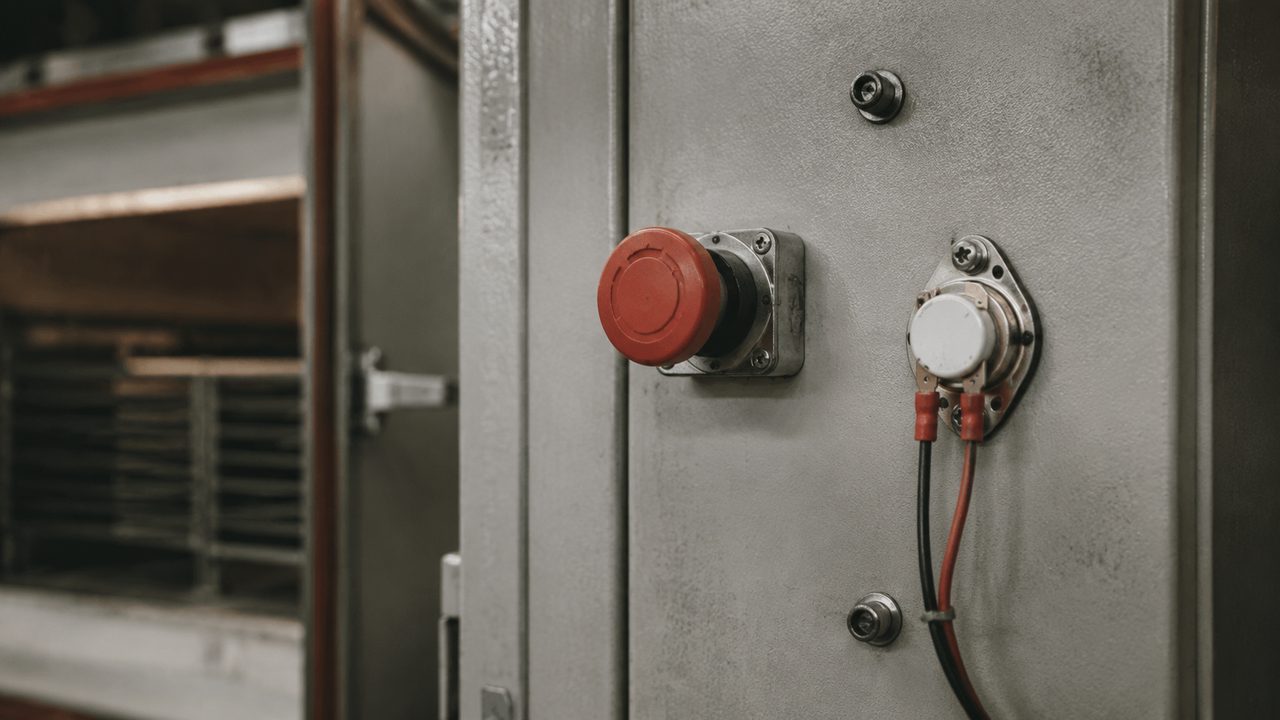

Пожарная безопасность камеры полимеризации
Камера полимеризации горит не от рабочих 180 °C, а от перегрева при отказе автоматики и от накопленных загрязнений: осевшей порошковой пыли, масла на ТЭНах, обугленной краски. Основная защита: аварийный термостат, независимый от ПИД, с уставкой на 20–30 °C выше рабочей, аварийная кнопка обесточивания, вытяжка на 5–10 обменов в час и разнос зоны напыления и печи на 2–3 м. Огнетушитель берут углекислотный, рядом с выходом.
Типовой сценарий возгорания: контактор одной из групп ТЭНов залип в замкнутом состоянии, ПИД показывает 180 °C и думает, что держит режим, а реальная температура в камере уже 280 °C и растёт. На ТЭНах за полгода работы осел слой порошковой пыли толщиной 1–2 мм. Он тлеет, потом воспламеняется, дальше огонь идёт по обугленным потёкам краски на стенках. Предотвращают это двумя вещами: вторым независимым контуром отключения нагрева и регулярной чисткой.
01 / рискЧто именно горит в камере
Сама сталь корпуса и ТЭНы не горят. Горит то, что на них накапливается за время эксплуатации. Разберём по источникам.
- Осевшая порошковая пыль. При каждой загрузке часть недоприлипшего порошка осыпается с детали и оседает на дне, стенках и ТЭНах. Полимер горюч. На горячем ТЭНе слой пыли сначала спекается, потом тлеет и загорается.
- Масло и СОЖ на металлопрокате. Если деталь пришла плохо обезжиренной, на ней остаётся плёнка масла или смазочно-охлаждающей жидкости. В печи она стекает вниз, капает на нагреватели и вспыхивает при 250–300 °C.
- Обугленные остатки краски. Потёки полимера на стенках и оснастке за годы превращаются в углеродистую корку. Она поддерживает горение как уголь.
- Изоляция проводки. Если силовой кабель ТЭНов проложен близко к раскалённой зоне без термостойкой оболочки, изоляция плавится, происходит короткое замыкание и локальное возгорание.
Почему пыль полимера опаснее, чем кажется?
02 / отказПерегрев при залипшем контакторе
Самый частый механизм аварии не связан с грязью напрямую, он её поджигает. ПИД-регулятор управляет нагревом, включая и выключая контакторы. Контактор это силовое реле с механическими контактами. При 18–36 А рабочего тока контакты со временем подгорают и могут свариться в замкнутом положении.
После этого происходит вот что: ПИД посылает команду «выключить», но контактор физически не размыкается. Нагрев продолжается. ПИД видит рост температуры, но повлиять не может, его команды уходят в никуда. За 10–15 минут камера с рабочих 180 °C уходит на 300 °C и выше. При 300–400 °C загораются загрязнения на ТЭНах.
Как понять, что контактор скоро залипнет?
03 / защитаАварийный термостат как второй контур
Аварийный термостат это отдельный прибор с собственным датчиком, не связанный с ПИД. Его контакт включён в разрыв цепи управления контакторами: пока температура в норме, контакт замкнут и питание катушек контакторов идёт. При перегреве термостат размыкается, катушки обесточиваются, силовые контакты контакторов расходятся, нагрев прекращается.
Уставку выставляют на 20–30 °C выше рабочей. Для полимеризации при 180 °C аварийный термостат ставят на 200–210 °C. Датчик аварийного термостата располагают в верхней части камеры, там температура всегда выше из-за конвекции, и его не совмещают с датчиком ПИД, иначе один отказ выведет из строя оба контура.
Возврат аварийного термостата делают ручным. После срабатывания оператор обязан подойти, разобраться в причине и вручную взвести защиту. Автовозврат опасен: камера будет циклически перегреваться и остывать, пока что-нибудь не загорится.
| Параметр | Основной ПИД | Аварийный термостат |
|---|---|---|
| Роль | Держит режим 180 °C | Защита от перегрева |
| Датчик | Термопара ХА(K) | Собственный, отдельный |
| Уставка | 180 °C | 200–210 °C |
| Действие при аварии | Теряет управление | Разрыв цепи КМ |
| Возврат | Автоматический | Ручной |
Аварийный термостат ставят до или после контакторов?
04 / кнопкаАварийная кнопка и уставки
Аварийная кнопка (грибок с фиксацией, красная на жёлтом фоне) обесточивает всю силовую часть камеры одним нажатием. Её ставят снаружи, у входа в зону камеры, чтобы оператор дотянулся не приближаясь к очагу. Кнопку заводят так же в цепь управления контакторами, параллельно аварийному термостату: сработал любой из них, нагрев отключился.
Про уставки коротко. Рабочая уставка ПИД 180 °C (или та, что требует ваш порошок), аварийная уставка термостата 200–210 °C. Зазор в 20–30 °C подобран так, чтобы защита не срабатывала на нормальных перелётах ПИД (±5 °C), но ловила реальный уход раньше деградации краски при 220–250 °C.
Что делать сразу после нажатия аварийной кнопки?
05 / зоныРазделение зоны напыления и печи
Две операции конфликтуют по пожарной части. При напылении в воздухе висит облако горючей порошковой пыли, концентрация у сопла доходит до сотен г/м³. В печи стоят открытые ТЭНы с температурой поверхности 400–600 °C. Свести их вместе значит получить готовую взрывоопасную смесь рядом с источником воспламенения.
Поэтому камеру напыления и печь разносят: минимум 2–3 м между ними либо глухая перегородка. У каждой зоны своя вытяжка. Деталь между операциями переносят, а не продувают порошок в сторону горячей печи.
Хватит ли одной вытяжки на обе зоны?
06 / вентиляцияВытяжка и огнетушитель
Вытяжка печи решает две задачи. Первая: удаляет дым и летучие продукты, которые полимер выделяет при 180 °C. Вторая, пожарная: не даёт скапливаться горючим парам растворителей, если деталь пришла недосушенной после мокрого обезжиривания. Кратность 5–10 обменов в час.
Вытяжку блокируют с нагревом. Схема простая: пока датчик потока или реле давления не подтвердил, что вентилятор крутится, цепь управления контакторами разомкнута и печь не выходит на режим. Остановился вентилятор во время работы, нагрев отключился. Это тот же принцип второго контура, что и с аварийным термостатом.
Огнетушитель держат у выхода из зоны камеры, не дальше 5 м. Для камеры под напряжением 380 В берут углекислотный ОУ-3 или ОУ-5: он не оставляет остатков и не портит шкаф автоматики. Порошковый ОП-4 (ОП-5) тоже подходит, но после него придётся чистить электронику. Воду исключают: сеть под напряжением и раскалённый металл.
Почему нельзя тушить камеру водой?
07 / чек-листТаблица риск–причина–защита и сборка
Сведём всё в одну таблицу. Каждая строка это конкретный риск, его причина и что ставят против него.
| Риск | Причина | Защита |
|---|---|---|
| Перегрев до 300+ °C | Залип контактор, отказ ПИД | Аварийный термостат 200–210 °C, ручной возврат |
| Возгорание на ТЭНах | Осевшая порошковая пыль, масло | Чистка раз в 1–2 недели, обезжиривание деталей |
| Вспышка при напылении | Облако горючей пыли у горячего ТЭНа | Разнос зон 2–3 м, раздельная вытяжка |
| Скопление паров | Недосушенная деталь, слабая вентиляция | Вытяжка 5–10 обменов, блокировка нагрева |
| КЗ и локальный поджог | Плавление изоляции у горячей зоны | Термостойкий кабель, отступ от ТЭНов |
| Задержка реакции | Оператор не может обесточить | Аварийная кнопка у входа, огнетушитель ОУ у выхода |
Чек-лист перед первым запуском и на каждую смену:
- Аварийный термостат стоит, датчик в верхней зоне, уставка 200–210 °C, возврат ручной, проверен на срабатывание.
- Аварийная кнопка у входа, обесточивает силовую часть, ход свободный.
- Вытяжка сблокирована с нагревом: без вентилятора печь не стартует.
- ТЭНы и стенки очищены от порошковой пыли, потёков краски нет.
- Силовой кабель ТЭНов термостойкий, проложен с отступом от раскалённой зоны.
- Детали обезжирены, масла и СОЖ на входе в печь нет; огнетушитель ОУ на месте, не дальше 5 м.
- Зона напыления разнесена с печью или работает не одновременно.
Ни один из пунктов не стоит дорого. Аварийный термостат, кнопка-грибок, реле потока и огнетушитель вместе обходятся дешевле одного сгоревшего шкафа автоматики, не говоря о простое и риске для оператора. Эту защиту собирают один раз на этапе шкафа управления, а проверяют регулярно.
