Нужно ли заземлять камеру полимеризации?

Да, обязательно. Корпус металлический, вводы ТЭНов работают в пыли и вибрации, при пробое изоляции на корпус попадает фазное напряжение 220–380 В. Без заземления первое же прикосновение к нагретому корпусу станет ударом. Корпус соединяют защитным PE-проводником с контуром заземления цеха, сопротивление которого на 380 В держат не выше 4 Ом.

Какое сечение заземляющего провода нужно для камеры на 34 кВт?

По ПУЭ (таблица 1.7.5) при фазном проводнике до 16 мм² защитный PE берут равным фазному. Для камеры 34 кВт фаза 16 мм², значит и PE 16 мм². Если PE проложен отдельным проводом без механической защиты, его минимум 4 мм² меди, с защитой 2,5 мм². Проводник до главной заземляющей шины по меди не тоньше 10 мм².

Какое УЗО ставить на камеру порошковой покраски?

На силовой ввод камеры ставят противопожарное УЗО на 100 или 300 мА (тип S, селективное), оно отключает линию при утечке до возгорания. А вот розетки и оборудование во влажной зоне подготовки (мойка, обезжиривание) обязательно защищают отдельным УЗО на 30 мА: там повышенная опасность, ток утечки через мокрого человека смертелен.

Зачем отдельно заземлять деталь при напылении порошка?

Электростатическое напыление работает, только если деталь заземлена: заряженные частицы порошка притягиваются к массе. По NFPA 33 сопротивление между деталью и землёй должно быть не выше 10 Ом, а проводимость лучше 1 МОм. Плохой контакт крюка даёт слабое притяжение, брак и повышенный перераспыл. Это заземление отдельное от защитного PE камеры.

Почему греются клеммы в щите камеры?

При токе 52 А любое ослабление винтового контакта поднимает переходное сопротивление, клемма греется, металл расширяется, контакт ослабевает ещё сильнее. Процесс лавинный: от лёгкого тепла до оплавления за недели. Причины: недотяжка, окисление, вибрация, алюминий под винтом. Лечится протяжкой динамометрической отвёрткой по паспортному моменту и проверкой тепловизором.

Какое должно быть сопротивление заземления камеры?

Для сети 380 В по ПУЭ 1.7.101 сопротивление заземляющего устройства держат не выше 4 Ом в любое время года. Замеряют мультиметром или измерителем сопротивления заземления после монтажа контура и раз в несколько лет. Летом в сухом грунте сопротивление растёт, поэтому запас закладывают заранее.

Можно ли заземлить камеру на батарею отопления или водопровод?

Нет. Трубы отопления и водопровода запрещено использовать как заземлитель: их могут заменить на пластик, разорвать на ремонте, а потенциал по ним разойдётся на соседнее оборудование. Заземление ведут только на штатный контур цеха или отдельный забитый в грунт заземлитель через главную заземляющую шину.

Как разделить силовую и слаботочную часть камеры?

Силовые цепи ТЭНов (52 А, 380 В) и слаботочку контроллера с термопарой разводят в разные короба или по разным сторонам щита с зазором. Иначе наводки от коммутации ТЭНов сбивают показания термопары и контроллер даёт скачки температуры. Экран сигнального кабеля термопары заземляют с одной стороны, силовой PE и сигнальную землю не смешивают.

Главная / Электрика

Заземление и электробезопасность камеры полимеризации

Короткий ответ

У камеры на 30–40 кВт два разных заземления. Защитное PE соединяет металлический корпус с контуром цеха, его сечение по ПУЭ равно фазному до 16 мм², а сопротивление контура на 380 В держат не выше 4 Ом. Технологическое заземляет деталь под электростатику: сопротивление деталь–земля не выше 10 Ом по NFPA 33. Плюс УЗО 30 мА во влажной зоне подготовки и протяжка силовых клемм, которые при токе 52 А греются от любого ослабления.

Человек трогает горячий корпус камеры голой рукой каждую смену, чтобы открыть дверь. Если изоляция ввода ТЭНа пробьётся на металл, а заземления нет, корпус окажется под фазным потенциалом 220 В. Электрика камеры считается по тому, что случится при пробое, утечке и ослабленном контакте. Три задачи, которые часто сваливают в строчку «заземлить корпус».

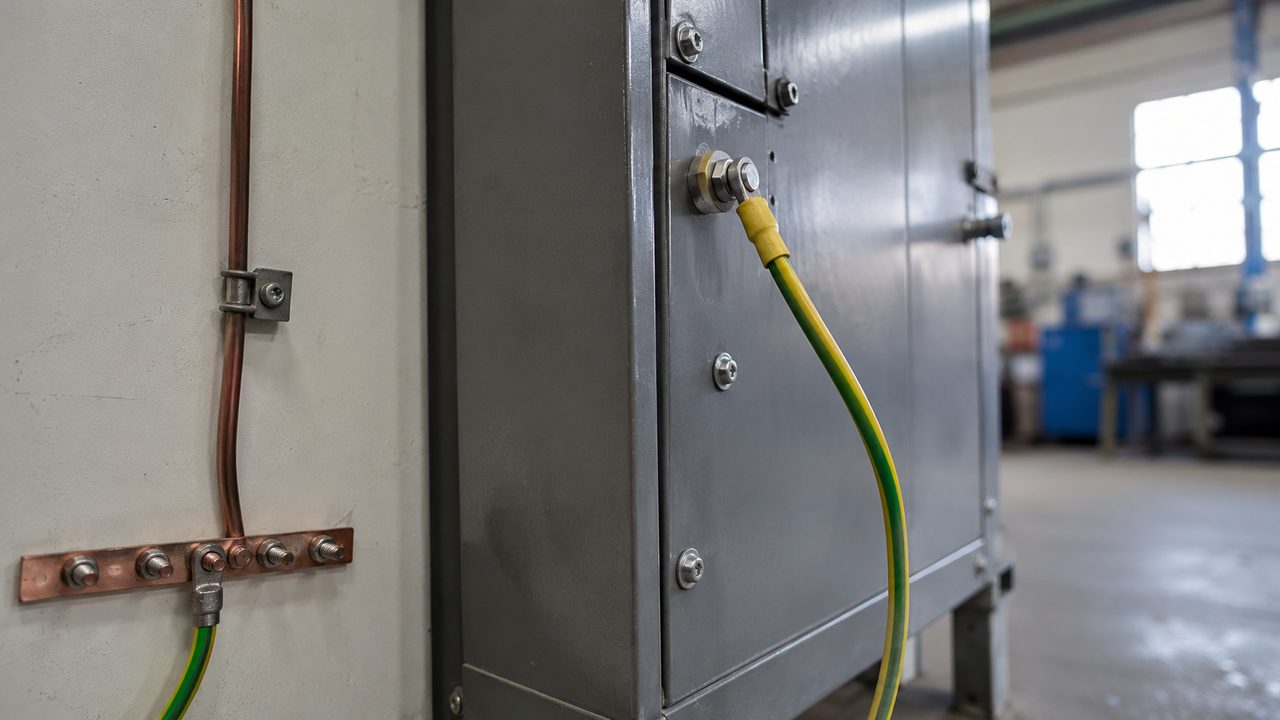

Болт заземления на корпусе камеры полимеризации и жёлто-зелёный PE-проводник к главной заземляющей шине — fig.01 — защитный PE идёт от болта на корпусе камеры к главной заземляющей шине цеха отдельным жёлто-зелёным проводником

01 / два заземленияЗащитное и технологическое: их путают

В камере работают два независимых заземления. Первое, защитное PE, отводит ток пробоя с корпуса в землю, чтобы автомат или УЗО отключили линию раньше, чем человек получит удар. Второе, технологическое, заземляет окрашиваемую деталь: без него электростатическое напыление не работает, порошок не притягивается.

Защитное PE несёт аварийный ток в десятки ампер и рассчитано на сечение под мощность камеры. Технологическое несёт микротоки статики, зато требует чистого контакта с сопротивлением до 10 Ом. Смешаешь их через грязный крюк, и порошок ляжет пятнами, а при обрыве PE деталь станет единственным путём тока на землю через оператора.

02 / PE-корпусСечение защитного проводника под мощность ТЭНов

Защитный проводник считают по сечению фазного кабеля. ПУЭ (таблица 1.7.5) задаёт правило: пока фазный проводник до 16 мм², PE берут равным ему. От 16 до 35 мм² PE фиксируют на 16 мм², свыше 35 мм² берут половину фазного.

Для камеры 34 кВт фазный кабель по меди 16 мм² (ток 52 А), значит и PE 16 мм². Проще вести пятижильный кабель ВВГнг 5×16, где пятая жила и есть готовый PE. Как считается ток и сечение фазы, разобрано в статье подключение камеры к сети 380 В.

Фазный проводник	PE (тот же материал)	Пример для камеры
до 16 мм²	равен фазному	10 мм² → PE 10 мм²
16 мм²	16 мм²	34 кВт → PE 16 мм²
16–35 мм²	16 мм²	25 мм² → PE 16 мм²
свыше 35 мм²	половина фазного	50 мм² → PE 25 мм²

Если PE тянут отдельным проводом, а не жилой в общем кабеле, действует минимум по ПУЭ 1.7.127: 2,5 мм² меди при механической защите (в трубе, коробе) и 4 мм² без защиты. Проводник от щита до главной заземляющей шины по меди не тоньше 10 мм².

Можно ли сделать PE тоньше фазного, раз аварийный ток кратковременный?

Нет, до сечения фазного 16 мм² PE обязан быть равным ему. Ток короткого замыкания идёт по PE такой же силы, что и по фазе. Тонкий PE перегорит раньше, чем сработает автомат, и корпус останется под напряжением. Экономия на PE опасна тем, что незаметна до аварии.

03 / контурСопротивление заземления и куда цеплять нельзя

Мало провести PE, важно, куда он приходит. Контур заземления цеха для сети 380 В по ПУЭ 1.7.101 держат сопротивлением не выше 4 Ом в любое время года. Летом грунт пересыхает, сопротивление растёт, поэтому запас закладывают при монтаже: несколько забитых штырей, соединённых полосой, дают 2–3 Ом с резервом.

Куда PE цеплять нельзя: на трубы отопления, водопровода и газа. Их меняют на ремонте, ставят пластиковый участок, и заземление молча пропадает. Хуже того, по трубе потенциал разойдётся на соседнее оборудование и людей у другого станка. Заземляют только на штатный контур или отдельный заземлитель через главную заземляющую шину.

04 / детальЗаземление детали под электростатику

Напыление устроено на притяжении заряженных частиц к заземлённой массе. Если деталь плохо соединена с землёй, притяжение слабеет, порошок ложится неровно, перераспыл растёт. По NFPA 33 сопротивление между деталью и землёй держат не выше 10 Ом, проводимость цепи лучше 1 МОм. Слабое место в контакте крюка с деталью и крюка с конвейером.

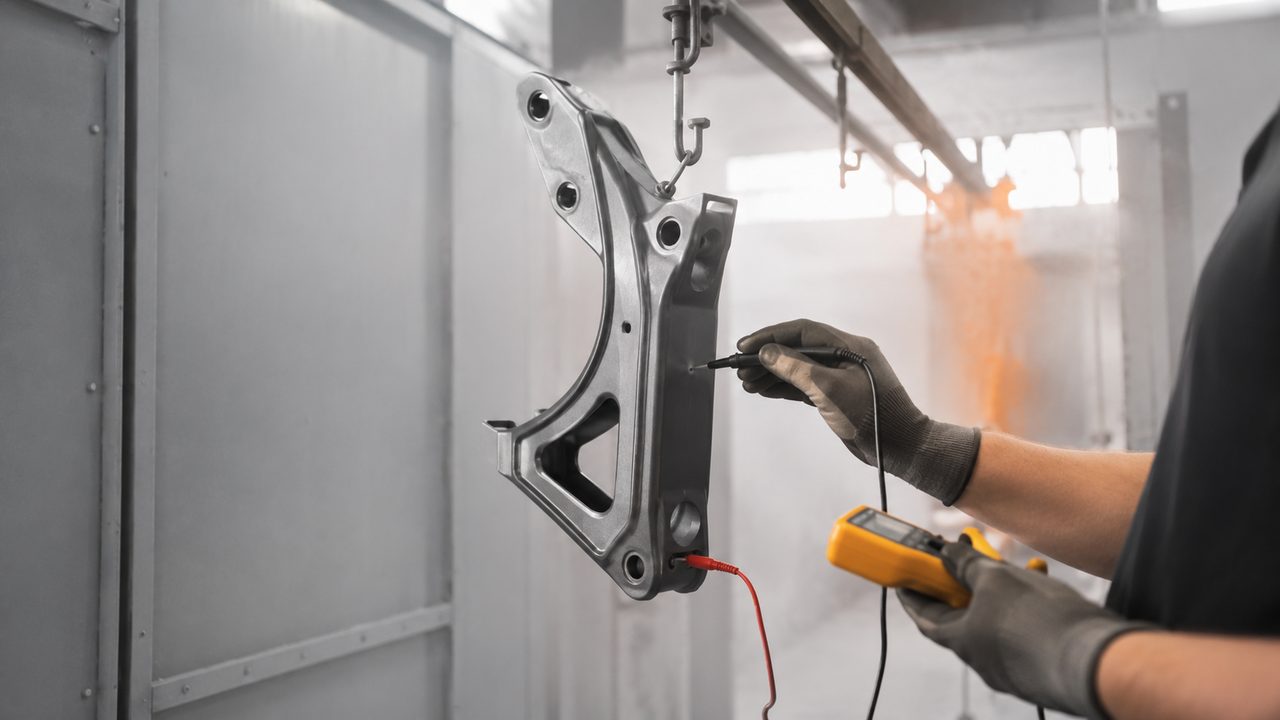

Деталь на зачищенном крюке, замер сопротивления заземления мультиметром в покрасочной камере — fig.02 — крюк зачищают до металла и меряют сопротивление деталь–земля: выше 10 Ом порошок уже ложится хуже

После пары циклов крюки покрываются полимеризованной краской, а она диэлектрик. Заземление детали падает, хотя всё висит на месте. Поэтому крюки чистят или прожигают, а контактные точки оставляют голым металлом. Про механику подвесов есть статья оснастка, подвесы и заземление.

Почему порошок стал ложиться пятнами, хотя пистолет исправен?

Первое, что проверяют, это заземление детали. Крюки заросли краской, сопротивление деталь–земля ушло за 10 Ом, заряд стекает плохо, частицы не удерживаются. Зачистка контакта крюка возвращает нормальное напыление быстрее, чем перенастройка пистолета. Замер мультиметром от детали до контура занимает минуту.

05 / УЗОДифзащита во влажной зоне подготовки

Перед покраской деталь моют, обезжиривают, иногда фосфатируют. Это влажная зона с повышенной опасностью, требования к ней жёстче, чем к сухому цеху. По ПУЭ 7.1.71 групповые линии розеток в таких помещениях защищают УЗО с током утечки не более 30 мА. Оно отключает линию за доли секунды при утечке через мокрого человека.

На силовом вводе камеры логика другая. Там ставят противопожарное УЗО на 100 или 300 мА (тип S, селективное): оно ловит утечку на корпус до возгорания, но не срабатывает ложно от естественных токов утечки мощных ТЭНов. УЗО на 30 мА на силовой линии 52 А в пыли отключалось бы само. Разделение простое: 30 мА на людей и розетки, 100–300 мА на силу камеры.

Где	Ток утечки	Что защищает
Розетки, мойка, влажная зона	30 мА	человека от удара
Силовой ввод камеры	100–300 мА	проводку от возгорания
Освещение, слаботочка	30 мА	человека, отдельная линия

Одно УЗО на всю камеру или несколько?

Несколько, по зонам. Одно противопожарное 100–300 мА на силовой ввод ТЭНов, отдельные 30 мА на розетки и линии во влажной зоне подготовки. Если повесить всё на одно 30 мА, силовая нагрузка будет постоянно его выбивать, а если всё на одно 300 мА, люди у мойки останутся без защиты нужной чувствительности.

06 / клеммыНагрев контактов при 30–40 кВт

При токе 52 А самое слабое место электрики камеры это не кабель, а клеммы. Любое ослабление винтового зажима поднимает переходное сопротивление контакта, на нём выделяется тепло, металл расширяется, зажим слабеет ещё сильнее. Процесс лавинный: от чуть тёплой клеммы до оплавления и обугленной изоляции проходит несколько недель работы.

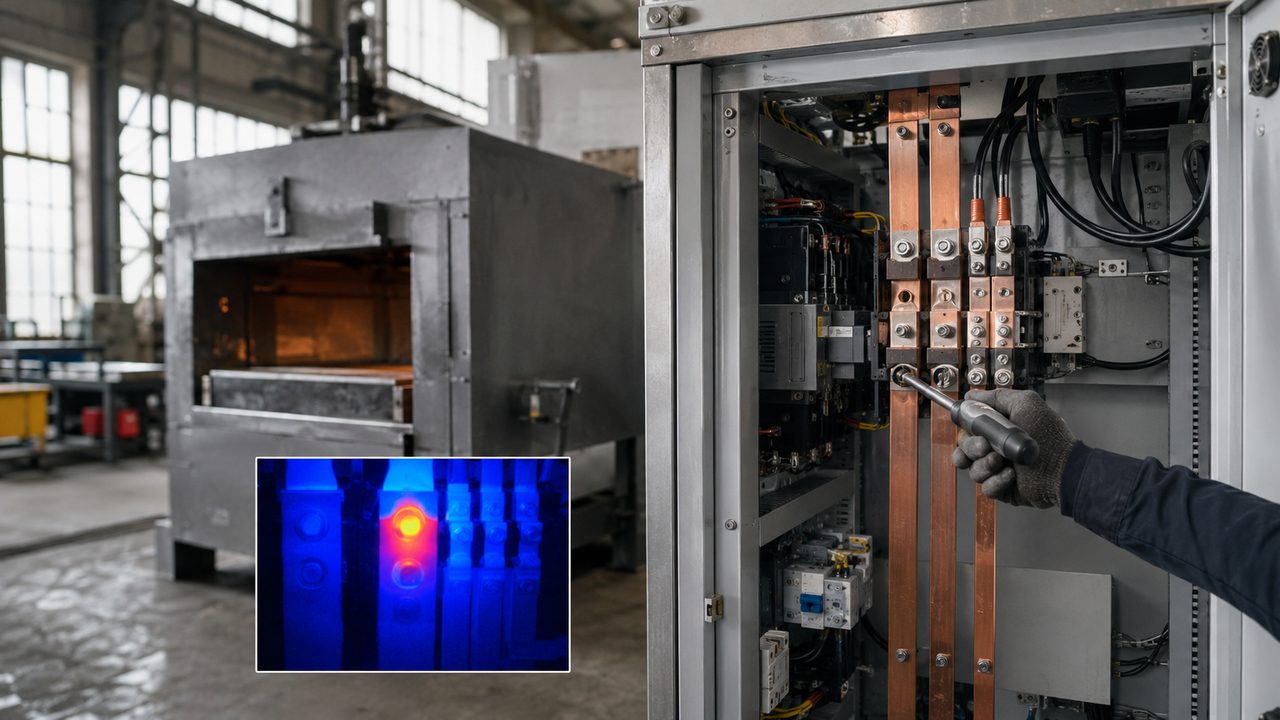

Тепловизионный снимок перегретой клеммы в силовом щите камеры и протяжка динамометрической отвёрткой — fig.03 — на тепловизоре ослабленная клемма светится красным на фоне холодных соседей: её протягивают динамометрической отвёрткой

Причины ослабления: недотяжка при монтаже, окисление, вибрация от вентилятора, алюминий под винтом (течёт под нагрузкой). Лечится двумя приёмами. Первый: протяжка всех силовых клемм динамометрической отвёрткой по паспортному моменту, а не «от руки». Второй: осмотр тепловизором, перегретая клемма светится ярче фазы кабеля и видна до аварии.

Как часто протягивать клеммы в щите камеры?

Первую протяжку делают через 1–2 месяца после пуска, когда контакты «приработались» под тепловыми циклами, дальше раз в полгода-год. На камере клеммы переживают сотни нагревов и остываний за смену, металл ползёт сильнее, чем в обычном щите. Тепловизионный осмотр под нагрузкой ловит проблемные точки без разборки.

07 / разделениеСиловая и слаботочная часть врозь

В щите соседствуют две электрики: силовая (ТЭНы 52 А, коммутация контакторами или твердотельными реле) и слаботочная (контроллер, термопара на милливольтах). Если развести их в одном коробе вплотную, наводки от переключения ТЭНов будут сбивать сигнал термопары, и контроллер начнёт скакать по температуре.

Разносят их по сторонам щита или в разные короба, силовые и сигнальные кабели пересекают под прямым углом, а не ведут параллельно. Экран кабеля термопары заземляют только с одной стороны, иначе по нему пойдёт уравнительный ток. Силовую землю PE и сигнальную землю контроллера не смешивают в общей клемме. Про выбор коммутации ТЭНов есть разбор в статье твердотельное реле или контактор.

Почему контроллер показывает скачки температуры, хотя термопара цела?

Частая причина это наводки: сигнальный кабель термопары идёт вплотную к силовым проводам ТЭНов, и коммутация наводит помеху на милливольтовый сигнал. Разнести кабели, заземлить экран с одной стороны и убрать сигнальную линию от контакторов обычно убирает скачки. Проверить помогает статья терморегулятор и автоматика камеры.

08 / чек-листЧто проверить перед первым пуском

Электрику проверяют до подачи нагрузки, а не после того как что-то задымилось. Список ниже закрывает частые причины ударов, пожаров и брака напыления. Он не заменяет проект, но ловит грубые ошибки монтажа.

Проверить до первого включения ТЭНов

Первое: PE-жила 16 мм² реально приходит на корпус и на щит, а не оборвана в коробе. Второе: сопротивление контура заземления не выше 4 Ом по замеру. Третье: противопожарное УЗО 100–300 мА на силе и 30 мА на влажной зоне стоят и тестируются кнопкой. Четвёртое: все силовые клеммы протянуты динамометрической отвёрткой, алюминия под винтом нет. Пятое: сопротивление детали до земли не выше 10 Ом на чистом крюке. Шестое: сигнальный кабель термопары уведён от силовых проводов. Пропуск любого пункта всплывает под нагрузкой.

Ещё проверяют, что автомат по номиналу ниже допустимого тока кабеля, иначе сгорит провод, а не сработает защита. Порядок первого прогрева есть в статье первый запуск и обкатка камеры.
