Фильтры для кабины и вытяжки порошковой покраски: типы, чистка, замена
В порошковой линии фильтры стоят в двух местах: в кабине напыления (собирают перераспыл, тонкость до 0,5 мкм, задержка до 99,9%) и на вытяжке полимеризационной камеры (грубее, ловят копоть газовыделения). Схема кабины обычно трёхступенчатая: циклон снимает 85–95% порошка, картридж добивает мелочь, финишный фильтр держит 99,97% по 0,3 мкм. Картридж чистится сам обратной импульсной продувкой 5–6 бар, а меняют его когда перепад после продувки перестаёт падать ниже 1000 Па.
На забитом картридже кабина сначала тихо теряет тягу, а потом однажды выбрасывает облако порошка на выходе вытяжки. Между этими событиями стоит один прибор: дифманометр перепада давления. Он показывает состояние фильтра точнее любого календаря, и вокруг него строится вся логика чистки и замены.
01 / картаГде стоят фильтры: кабина против вытяжки камеры
Путают два разных фильтра, потому что оба про порошок. В кабине напыления фильтр решает задачу сбора: уловить облако перераспыла, вернуть годный порошок и не пустить пыль в цех. Он тонкий, работает при комнатной температуре и держит перепад под постоянным контролем.
Фильтр вытяжки полимеризационной камеры решает другое: убрать продукты газовыделения при отверждении, копоть и следы летучих. Он грубее, работает в горячем канале и не собирает порошок на возврат. Тонкие картриджи в горячую вытяжку не ставят: медиа рассчитана до +100 °C, а в канале камеры бывает жарче. Дальше речь про фильтры кабины напыления, потому что именно там тонкость, продувка и ресурс превращаются в деньги.
Можно ли одним фильтром закрыть и кабину, и вытяжку камеры?
02 / ступениТри ступени очистки в кабине напыления
Нормальная кабина фильтрует порошок каскадом. Каждая ступень снимает свою долю и разгружает следующую.

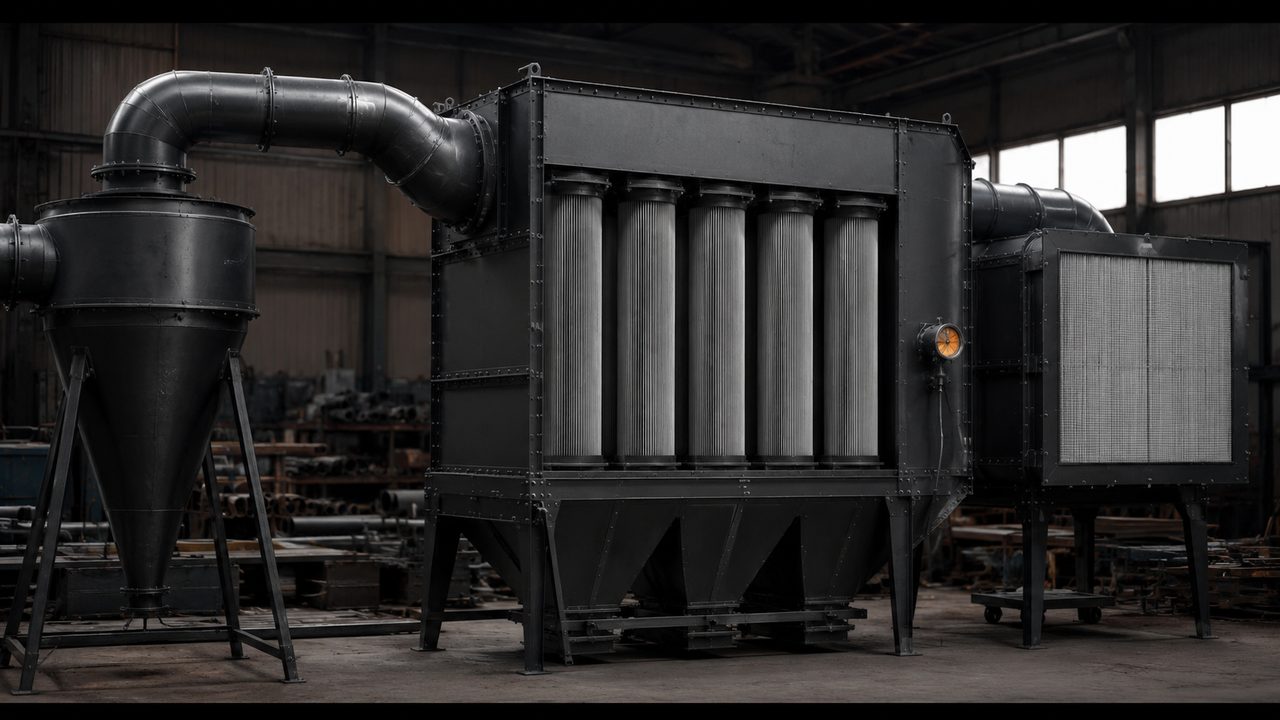

Первая ступень это циклон. Закрученный поток отбрасывает тяжёлые частицы к стенке, они ссыпаются в бункер на возврат. Циклон убирает 85–95% порошка, почти всю фракцию крупнее 15 мкм. Вторая ступень это картриджи: на них приходит только мелочь, они добивают её до 99% и выше. Третья это финишный фильтр на выхлопе, страховка от проскока и прорыва картриджа.
| Ступень | Что снимает | Доля |
|---|---|---|
| Циклон | крупная фракция >15 мкм | 85–95% |
| Картридж | мелкая пыль >0,5 мкм | до 99,9% |
| Финишный фильтр | проскок и прорыв | 99,97% @0,3 мкм |
Циклон не обязателен, кабину собирают и без него, сразу на картриджи. Но тогда весь порошок бьёт в медиа, и ресурс картриджа падает в разы. Как выстроить сам возврат порошка на повторное напыление, показано в статье про сбор перераспыла.
Почему нельзя обойтись одним картриджем без циклона?
03 / тонкостьМикроны и материал медиа

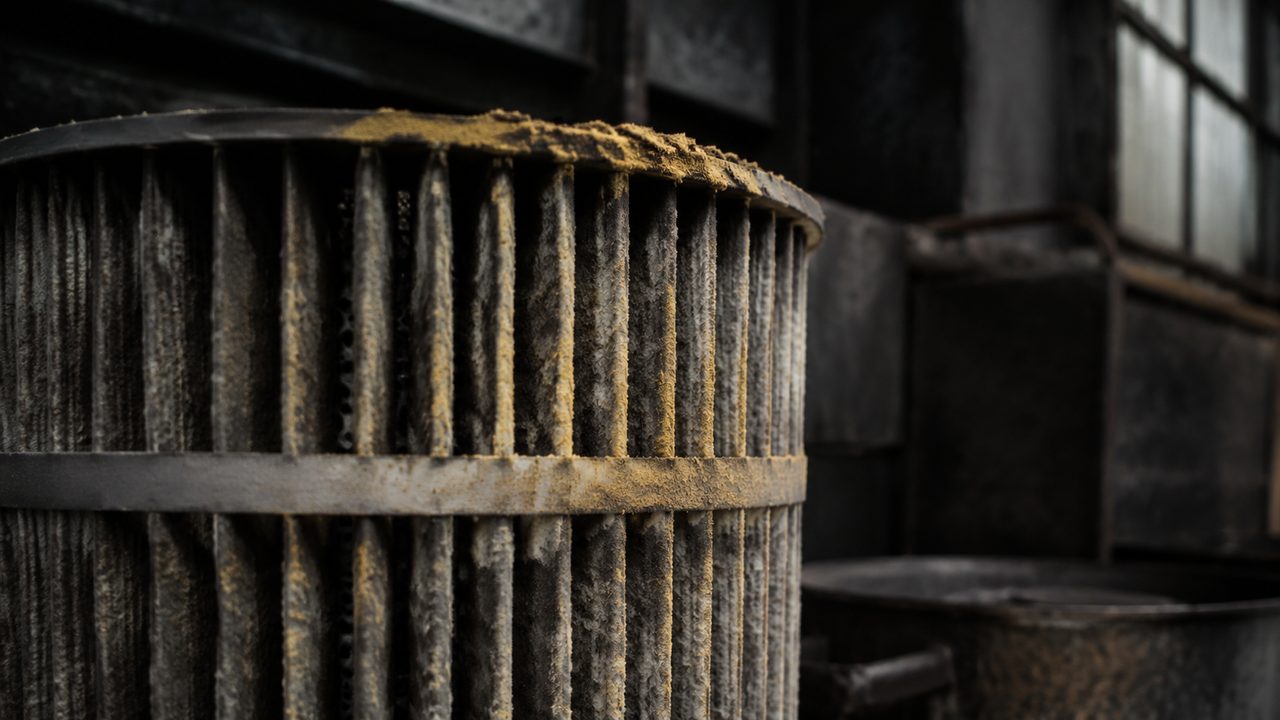

Тонкость фильтрации это тот размер частицы, который фильтр гарантированно задерживает. Порошковый картридж кабины держит частицы крупнее 0,5 мкм с эффективностью до 99,9%. Финишный фильтр тоньше: 99,97% по частицам 0,3 мкм, это уровень HEPA.
Материал медиа задаёт и тонкость, и живучесть. Полиэстер основной вариант для порошка: чистится продувкой, держит влагу лучше целлюлозы. Целлюлоза дешевле, но боится сырости, отсюда требование сухого воздуха перед кабиной. PTFE-мембрана это нанопокрытие поверх полиэстера: порошок оседает на гладкой плёнке, а не в глубине волокон, и легче сбивается продувкой. PTFE берут под тонкую пудру и рециркуляцию воздуха в цех.
Стоит ли брать PTFE-картридж вместо полиэстерового?
04 / продувкаОбратная импульсная продувка (jet pulse)

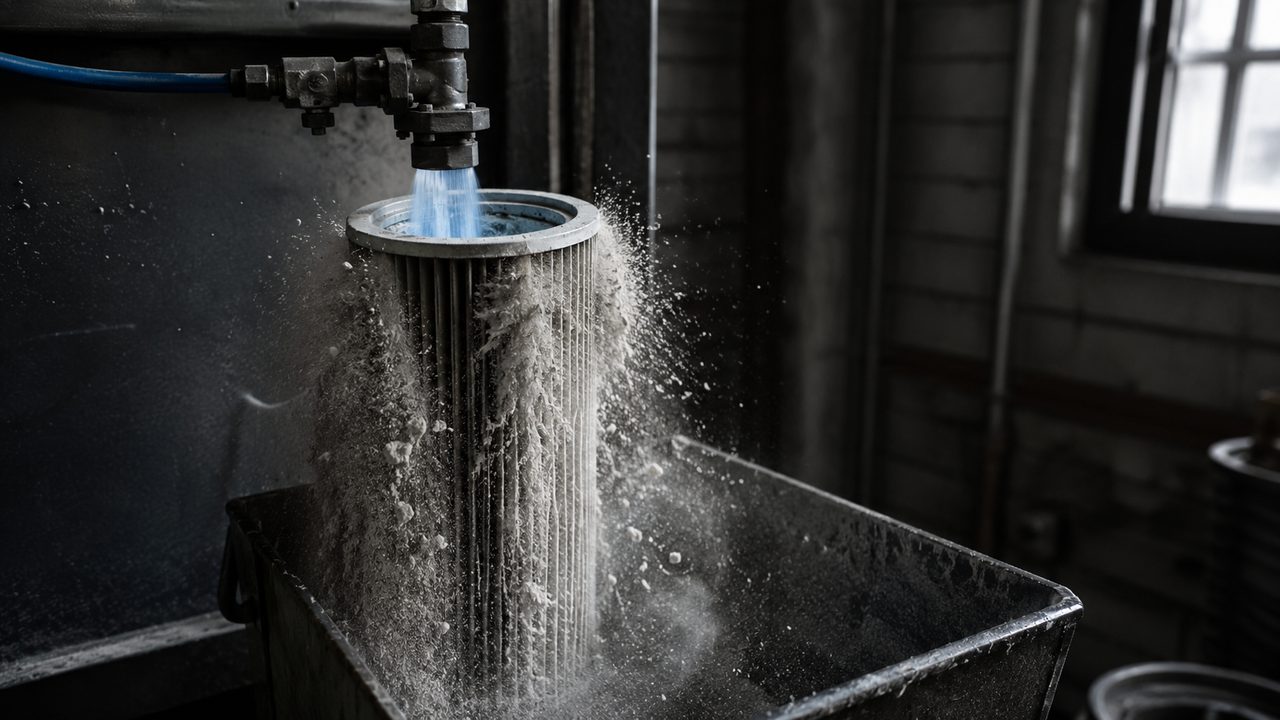

Картридж чистится в работе сам, без остановки. Электроклапан подаёт короткий выстрел сжатого воздуха 5–6 бар (0,5–0,6 МПа) внутрь картриджа. Импульс длится доли секунды, раздувает медиа изнутри и сбивает налипший снаружи порошок ударной волной. Порошок ссыпается в бункер и уходит на возврат.
Продувка идёт двумя логиками: по таймеру (каждые несколько минут по очереди на каждый картридж) или по перепаду давления (импульс срабатывает, когда перепад дошёл до верхней уставки). Второй способ экономнее по воздуху и мягче к медиа. Сжатый воздух под продувку должен быть сухим и чистым, иначе масло и влага из компрессора склеят порошок на медиа. Про подготовку воздуха разобрано отдельно в материале про компрессор и влагоотделитель.
Что если сжатый воздух с маслом и влагой?
05 / перепадПерепад давления как прибор состояния
Перепад давления на фильтре это разница между давлением до медиа и после. Чистый картридж пропускает воздух легко, перепад мал. Забивается значит перепад растёт. Дифманометр на фильтре показывает это в реальном времени, и по нему принимают все решения.
Рабочий диапазон исправного картриджа после продувки это 250–600 Па. Верхняя уставка продувки лежит около 1000 Па. Потолок медиа порядка 1400 Па: выше идёт риск прорыва и продавливания порошка сквозь фильтр. Главный признак исчерпания это не разовый высокий перепад, а то, что после полной продувки перепад уже не падает ниже 1000 Па. Медиа забилась в глубину, импульс её не восстанавливает.
| Перепад | Состояние | Действие |
|---|---|---|
| 250–600 Па | чистый после продувки | работа в норме |
| ~1000 Па | уставка продувки | импульс сбивает порошок |
| >1000 Па после продувки | медиа забита насквозь | замена картриджа |
| ~1400 Па | потолок медиа | риск прорыва, срочно менять |
Можно ли работать без дифманометра, по ощущению тяги?
06 / забиваниеПризнаки забитого фильтра и что делать
Забитый фильтр выдаёт себя раньше, чем откажет. Первый признак это упавшая тяга: облако порошка стоит в воздухе, не втягивается к решётке, оседает на полу и операторе. Второй это порошок на выходе вытяжки, дымок или налёт снаружи выхлопа значит медиа рвёт или продавливает. Третий это скачок перепада на дифманометре.
Порядок такой. Сначала полная продувка и замер: восстановился перепад ниже 1000 Па значит фильтр ещё жив. Не восстановился меняем картридж. Если перепад в норме, а тяга слабая, причина не в фильтре, а в вентиляторе, воздуховоде или подсосах. Заодно проверь сжатый воздух на продувке: масло и влага сажают фильтр за дни.
Тяга упала, а перепад на фильтре в норме. Что смотреть?
07 / ресурсЧистка, замена и возврат порошка
При исправном циклоне и продувке картридж живёт год и дольше. Без циклона, на тонкой пудре или при частой смене цвета ресурс падает до нескольких месяцев: перепад упирается в порог быстрее. Календарь тут вторичен, решение всегда по перепаду.
Чистка и замена это разные операции. Чистка это штатная импульсная продувка в работе плюс изредка мягкая продувка снаружи при остановке. Мыть картридж водой нельзя: полиэстер и PTFE после воды не сохнут до конца, волокна забиваются. Замена это когда продувка уже не восстанавливает перепад. Порошок из бункера возвращают на напыление, если он не смешан с грязью. Как встроить сбор в кабину, показано в статье про сбор перераспыла и рекуперацию порошка.
Сколько служит картридж в реальной гаражной кабине?
Можно ли вернуть в работу порошок, собранный фильтром?
08 / выбросВыброс, ПДК и рециркуляция в цех
Финишный фильтр решает, куда идёт воздух после очистки. Выброс наружу проще, но зимой это унос тепла. Возврат в цех выгоднее по теплу, но опасен без контроля. Порог для возврата в помещение это запылённость ниже 1 мг/м³ после финишного фильтра при нетоксичном порошке. Санитарная норма воздуха рабочей зоны для нетоксичной пыли лежит в районе 2–10 мг/м³, но при рециркуляции целятся строже, с запасом.
Рециркуляцию ставят только на исправной связке финишный фильтр плюс датчик перепада: прорыв картриджа должен ловиться до того, как пыль уйдёт людям. Как вернуть тепло вытяжки без риска по пыли, разобрано в материале про рекуперацию тепла вытяжки, а нужна ли вытяжка вообще в статье про вытяжку и вентиляцию кабины.
Итог по всей цепочке. У фильтра есть точный индикатор состояния: перепад давления. Держи его продувкой в диапазоне 250–600 Па, меняй картридж когда перепад не падает ниже 1000 Па, страхуйся финишным фильтром и не возвращай воздух в цех без контроля. Тогда кабина тянет ровно, порошок возвращается, а пыль не идёт ни в лёгкие, ни на следующую деталь.
