Главная / Расчёт вытяжки камеры

Расчёт вытяжки камеры полимеризации: объём воздухообмена

Короткий ответ

Вытяжка и внутренний вентилятор камеры это разные потоки. Вентилятор конвекции гоняет 6–8 объёмов камеры в минуту внутри и наружу ничего не выбрасывает. Вытяжка выкидывает наружу малую долю воздуха с продуктами газовыделения краски, ориентир 5–10 объёмов камеры в час. Считать её можно двумя путями: по кратности воздухообмена и по газовыделению краски с оглядкой на 25% нижнего предела воспламенения. Плюс подмес свежего воздуха 10–15% и баланс между теплопотерями и дымом в цеху.

Типичная ошибка на самодельной камере: человек ставит мощный вытяжной вентилятор «чтобы точно выдувало запах», а потом камера не набирает 180 °C и жрёт лишние киловатты. Он спутал вытяжку с циркуляцией и выбросил тепло в трубу. Расчёт начинается не с вентилятора, а с понимания, что именно и в каком количестве надо убрать из камеры.

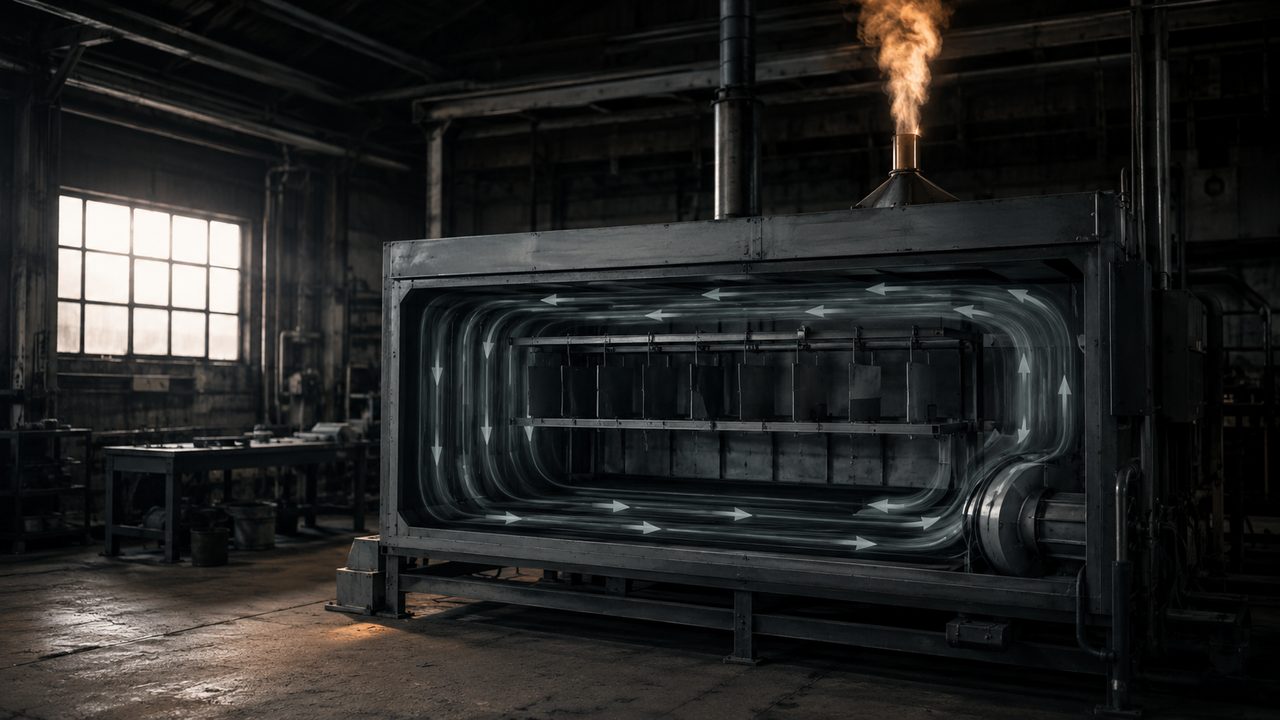

Схема воздухообмена камеры полимеризации: внутренняя циркуляция и отдельный вытяжной канал с продуктами газовыделения на улицу — fig.01 — два независимых потока: внутренняя циркуляция перемешивает воздух, вытяжка сбрасывает малую долю с газовыделением наружу

01 / сутьВытяжка и циркуляция это не одно и то же

Внутри камеры работает циркуляционный вентилятор. Он забирает воздух из объёма, прогоняет через зону ТЭНов и возвращает обратно, выравнивая температуру по углам. Наружу этот контур не выходит: сколько взял, столько и вернул. Норма циркуляции 6–8 объёмов камеры в минуту. Это про качество нагрева, а не про удаление запаха.

Вытяжка это отдельная задача. Она отбирает небольшую долю воздуха из камеры и выбрасывает её наружу вместе с тем, что выделила краска при отверждении, а на место выброшенного через приток заходит свежий воздух. Циркуляция и вытяжка живут параллельно и считаются по-разному, смешивать их цифры нельзя.

Можно ли обойтись одним вентилятором на обе задачи?

Нет. Циркуляция должна быть замкнутой и мощной для ровной температуры, а вытяжка маленькой и постоянной наружу. Гнать весь циркуляционный объём на улицу значит выхолостить камеру. Про устройство замкнутого контура в статье о воздуховодах и рециркуляции.

02 / зачемЧто вообще удаляем вытяжкой

При нагреве порошковое покрытие плавится и сшивается. На этой стадии из плёнки выходят летучие: остаточные растворители, продукты сшивки, следы влаги, у некоторых красок доля газа. Это и есть газовыделение. Если его не убрать, оно оседает на холодных стенках камеры, коптит следующую загрузку и уходит в цех запахом и дымком.

Газовыделения у порошка меньше, чем у жидкой краски, но оно есть, и от него зависит и качество, и безопасность. Разбор состава и вредности лежит в статье про запах, дым и вредность при полимеризации. Для расчёта главное: газовыделение задаёт минимальный объём вытяжки снизу, а теплопотери ограничивают его сверху.

Порошок ведь почти не пахнет, зачем ему вытяжка?

Пахнет он меньше жидкой краски, но летучие выделяет, особенно на первых минутах отверждения. Без вытяжки они накапливаются в замкнутом объёме и портят покрытие копотью, а при большой загрузке возможна горючая концентрация паров.

03 / метод 1Расчёт по кратности воздухообмена

Самый простой способ прикинуть вытяжку это кратность. Берёте внутренний объём камеры и умножаете на кратность обмена в час:

L = n × V, где L это производительность вытяжки в м³/ч, V объём камеры в м³, n кратность в час.

Для батч-камеры разумная кратность вытяжки наружу это 5–10 объёмов в час. Камера на 2 м³ при кратности 8 даёт около 16 м³/ч плюс запас на подмес. Цифра малая, и она правильная: наружу уходит только доля воздуха с газовыделением, а не весь рабочий объём.

Объём камеры	Кратность 5/ч	Кратность 10/ч
1 м³	5 м³/ч	10 м³/ч
2 м³	10 м³/ч	20 м³/ч
5 м³	25 м³/ч	50 м³/ч
10 м³	50 м³/ч	100 м³/ч

Почему кратность вытяжки в часах, а циркуляции в минутах?

Потому что это разные потоки. Циркуляция гоняет весь объём десятки раз в минуту ради температуры. Вытяжка сбрасывает наружу лишь несколько объёмов в час, иначе камера выхолаживается. Разница в единицах не опечатка, а суть двух систем.

04 / метод 2Расчёт по газовыделению и НКПР

Метод по кратности груб. Точнее считать от того, сколько летучих выходит из краски, и разбавлять их до безопасной концентрации. Отраслевая практика для порошка: считают, будто испаряется 9% массы порошка в виде растворителя, модельно берут ксилол.

Дальше работает норма взрывобезопасности: концентрацию паров в вытяжном воздухе держат не выше 25% нижнего предела воспламенения (НКПР). На разбавление 1 л такого растворителя до этой границы нужно около 75 м³ воздуха. Схема расчёта: масса порошка за цикл × доля летучих × объём воздуха на литр = минимальная вытяжка за цикл.

Пример. За цикл в камере 6 кг порошка. Летучих 9% это 0,54 кг, по плотности около 0,6 л. На разбавление нужно 0,6 × 75 ≈ 45 м³ воздуха за цикл. При цикле 20 минут это порядка 135 м³/ч вытяжки. Обычно этот метод даёт больше кратностного, и берут большее из двух чисел.

Про НКПР и запас

Граница 25% НКПР заложена в нормы на печи как запас: до реальной горючей концентрации остаётся четырёхкратный резерв. С онлайн-датчиком паров допускается работать до 50% НКПР, но для самодельной камеры лучше держать 25%.

Откуда берётся цифра 9% массы порошка?

Это принятое в нормах на печи допущение для безопасного расчёта: считают, будто 9% массы порошка уходит в летучие как растворитель. Реально у современных порошков летучих меньше, но расчёт ведут с запасом на худший случай.

Какое из двух чисел брать в итоге?

Большее. Считаете по кратности и по газовыделению, сравниваете и закладываете тот объём, что вышел выше. Обычно при плотной загрузке главенствует метод по газовыделению, при почти пустой камере верх берёт метод по кратности.

Расчёт вытяжки камеры полимеризации на бумаге: масса порошка, доля летучих, объём воздуха на разбавление до предела воспламенения — fig.02 — метод по газовыделению: масса порошка × доля летучих × объём воздуха на литр даёт минимальную вытяжку

05 / подмесСвежий воздух и баланс давления

Вытяжка не работает в одиночку. Когда она выбрасывает воздух наружу, в камере растёт разрежение, и при закрытом притоке воздух подсасывается через щели дверей. Двери хлопают, температура у притока проваливается, а газовая горелка может задохнуться. Поэтому вытяжку балансируют подмесом свежего воздуха.

Приток задают на уровне 10–15% от объёма циркуляции. Свежий воздух заходит холодным в общий контур и догревается ТЭНами до рабочей температуры. Правильный баланс держит в камере лёгкое разрежение, чтобы газовыделение не шло в цех через щели, но без перекоса, который выхолаживает объём.

Что будет, если подмеса нет вообще?

Разрежение растёт, вытяжка теряет производительность, через неуплотнённые двери идут холодные сквозняки. На газовой камере это опасно вдвойне: горелке не хватает воздуха, растёт угарный газ. Приток считают вместе с вытяжкой.

Почему подмес именно 10–15%, а не больше?

Больший подмес это больший объём холодного воздуха, который надо греть, то есть прямые теплопотери и перерасход. Доли 10–15% хватает, чтобы компенсировать вытяжку и держать баланс давления без лишней нагрузки на ТЭНы.

06 / балансТеплопотери большой вытяжки против дыма малой

Вытяжку легко испортить в обе стороны. Слишком большая уносит тепло: каждый кубометр горячего воздуха, выброшенный наружу, надо было нагреть, и эта энергия теряется. Оценить потерю просто:

Q = 0,33 × L × Δt, где Q это теплопотеря в ваттах, L вытяжка в м³/ч, Δt перепад температуры между камерой и улицей в °C.

Считаем: вытяжка 300 м³/ч при перепаде 160 °C даёт 0,33 × 300 × 160 ≈ 15 800 Вт, почти 16 кВт непрерывной потери, то есть пара ТЭНов работает только на подогрев улицы. Мощность нагрева под такие потери считают в статье про подбор ТЭНов и мощности.

Слишком малая вытяжка бьёт с другой стороны: газовыделение не успевает уходить, копоть оседает на покрытии, запах и дым идут в цех, при плотной загрузке подрастает концентрация паров. Правильный объём вытяжки это минимум, который убирает газовыделение и держит запас по НКПР, и ни кубометра сверху.

Ситуация	Что происходит	Следствие
Вытяжка завышена	уносит горячий воздух	теплопотери, недобор режима, счёт за энергию
Вытяжка занижена	газовыделение копится	копоть, запах и дым в цеху, риск по НКПР
Вытяжка в норме	убирает летучие с запасом	чистое покрытие, ровный режим

Как срезать теплопотери, не уменьшая вытяжку?

Ставят рекуператор: тепло уходящего воздуха подогревает входящий свежий. Так вытяжка остаётся в норме, а часть тепла возвращается. Подробнее в статье о рекуперации тепла вытяжки.

07 / продувкаPurge перед нагревом и взрывобезопасность

До включения нагрева камеру продувают, чтобы вытяжка сбросила скопившиеся пары растворителя, прежде чем появится источник тепла. Отраслевая норма на печи: перед подачей нагрева объём камеры должен смениться 4 раза.

Время продувки считается элементарно: t = 4 × V / L, где V это объём камеры, L производительность вытяжки. Для газовых камер продувка обязательна против хлопка при розжиге, для электрических желательна как страховка. Тема пожарной защиты и продувки разобрана шире в статье о пожарной безопасности камеры.

Про воздуховод вытяжки

Вытяжной канал ведут наружу отдельно от циркуляции, без длинных горизонталей и провисов, где копится конденсат. У газовой камеры продукты сгорания отводят отдельным дымоходом, не смешивая с вытяжкой газовыделения краски. Разбор газоотвода в статье про дымоход и отвод продуктов газовой камеры.

Сколько по времени идёт продувка?

Зависит от объёма и вытяжки. Камера 2 м³ с вытяжкой 120 м³/ч проходит 4 смены за 4 минуты. На практике продувку задают таймером автоматики, который не даёт включить ТЭНы раньше окончания цикла.

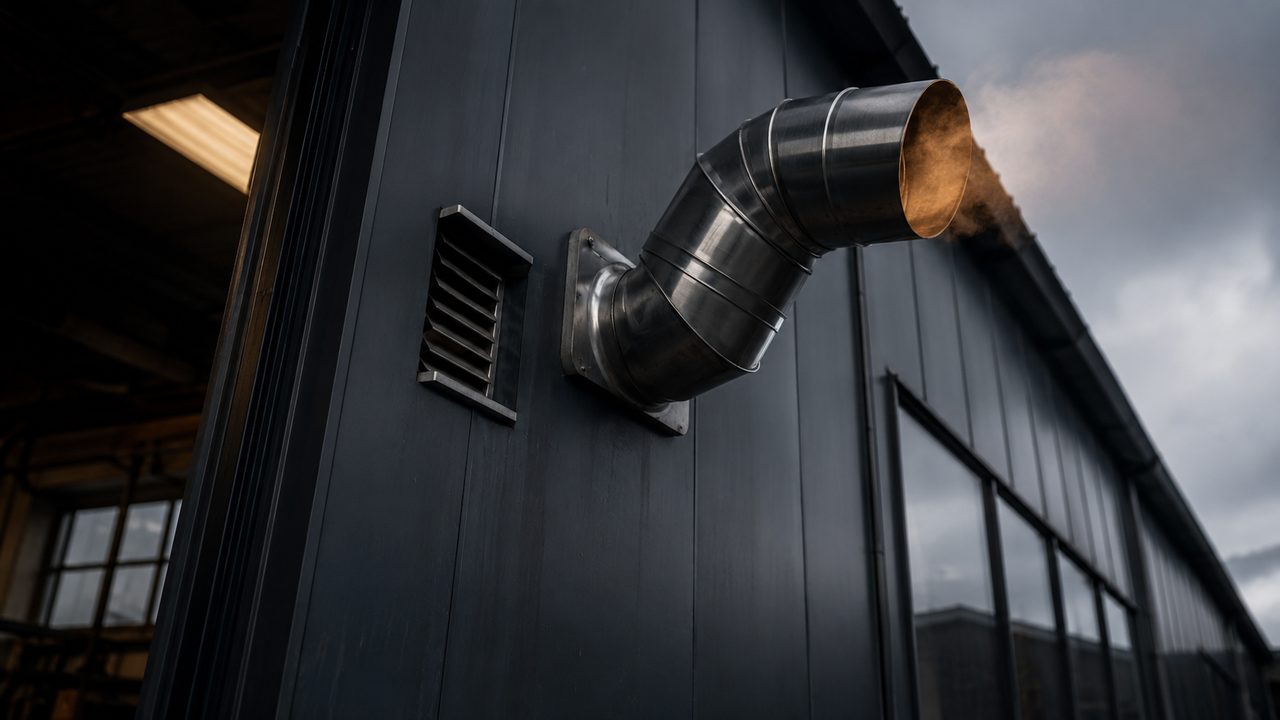

Вытяжной канал камеры полимеризации выходит на улицу отдельно от внутренней циркуляции, приточный подмес свежего воздуха — fig.03 — вытяжной канал наружу отдельно от циркуляции, продувка перед нагревом и приточный подмес свежего воздуха

08 / практикаЧто закладывать в проект

Порядок такой. Считаете вытяжку двумя методами и берёте большее число. Корректируете его на горячий режим: при 200 °C объёмный расход примерно в 1,6 раза больше базового, вентилятор подбираете по горячей цифре. Задаёте подмес 10–15% и проверяете теплопотерю по формуле.

Итоговая связка для батч-камеры: небольшая постоянная вытяжка на несколько объёмов в час, отдельный канал наружу, приточный подмес свежего воздуха, продувка на 4 объёма перед нагревом и запас по НКПР. Циркуляция считается отдельно. Если газовыделение чувствуется в цеху даже при исправной вытяжке, проверяйте не производительность вентилятора, а плотность дверей и баланс притока: чаще всё упирается в подсос, а не в расчёт.
