Расчёт мощности ТЭНов для полимеризационной камеры
Мощность считают не «на кубометр», а по трём слагаемым: теплопотери через стены, нагрев воздуха и нагрев садки металла. Формула садки: Q = c·m·ΔT/τ. На реальной камере 6 м³ под 150 кг стали выходит около 12 кВт, причём 7,5 из них уходит именно на металл, а не на камеру. Ниже разбор с числами и таблица объём → кВт. Это прикидка: точный расчёт делают по чертежу и реальной загрузке.
Классическая ошибка при заказе камеры: человек берёт объём в кубах, умножает на цифру из интернета и ставит ТЭНы «с запасом». Потом камера пустая выходит на 200 °C за 15 минут, а с полной садкой рам не догоняет режим и за час. Причина в том, что воздух в камере весит копейки, а вот полтора центнера металла на подвесах забирают тепла в разы больше стен и воздуха вместе взятых. Поэтому расчёт всегда начинают с массы загрузки, а не с геометрии ящика.

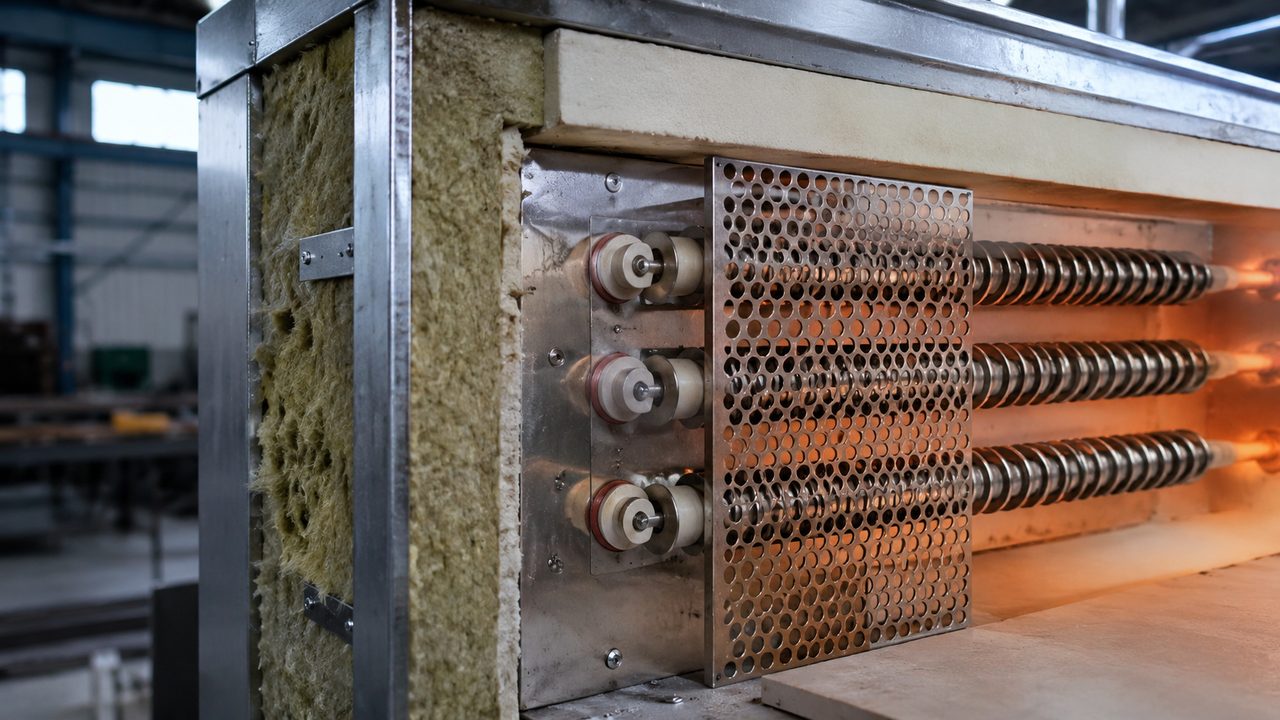

Из чего складывается мощность нагрева
Полная тепловая мощность камеры это сумма трёх независимых статей плюс запас. Каждую считают отдельно, потом складывают.
- Теплопотери через стены Q = (λ/d)·A·ΔT. Тепло, которое утеплитель отдаёт наружу постоянно, пока камера горячая. Зависит от площади стен и толщины изоляции.
- Нагрев воздуха Q = c·m·ΔT/τ. Разовая энергия, чтобы поднять воздух внутри с 20 до 200 °C. Воздуха мало, эта статья почти всегда самая скромная.
- Нагрев садки Q = c·m·ΔT/τ. Энергия на прогрев самого металла, который вы красите. Обычно это главная статья расхода.
Плюс к сумме идёт запас 20–30 % на инфильтрацию (щели, вытяжка, открывание двери) и на прогрев самого каркаса камеры. Разложим по числам, где λ это теплопроводность утеплителя, d его толщина, A площадь стен, c удельная теплоёмкость материала, m его масса, ΔT перепад температур, τ время выхода на режим в секундах.
Числовой пример: камера 6 м³ под 150 кг стали
Возьмём типовую камеру 1,5 × 2,0 × 2,0 м = 6 м³, стенка 100 мм минваты, выход на 200 °C за 30 минут, садка 150 кг стали. Площадь всех шести стен около 20 м².
| Статья | Как считаем | Мощность |
|---|---|---|
| Потери через стены | (0,045 / 0,1) × 20 × 180 = 1620 Вт | 1,6 кВт |
| Нагрев воздуха | 7,2 кг × 1,0 × 180 / 1800 с | 0,7 кВт |
| Нагрев садки | 150 × 0,5 × 180 / 1800 с | 7,5 кВт |
| Сумма | 1,6 + 0,7 + 7,5 | 9,8 кВт |
| С запасом 25 % | 9,8 × 1,25 | ~12 кВт |
Смотрите на пропорции. Стены отдают 1,6 кВт, воздух забирает 0,7 кВт, а металл 7,5 кВт. Садка перевешивает потери почти в 5 раз. Вот почему «на кубометр» считать бессмысленно: тот же ящик под 50 кг лёгкого профиля обойдётся 6–7 кВт, а под 300 кг толстого литья запросит все 18–20 кВт при том же объёме.
Если хотите быстро прикинуть, посчитайте только садку: масса в килограммах, умноженная на 0,25, даёт кВт под стальную загрузку за полчаса до 200 °C. Стены и воздух добавят сверху процентов пятнадцать. Остальное это запас.
прикидка по массе загрузки
Таблица прикидки: объём камеры → мощность
Таблица ниже для быстрой оценки на этапе «прикинуть, потянет ли сеть». Диапазон широкий именно из-за массы садки и темпа нагрева: нижняя граница это лёгкая загрузка и спокойный выход, верхняя это тяжёлый металл и разгон за 20–30 минут.
| Объём камеры | Ориентировочная мощность |
|---|---|
| 1 м³ (мини, диски, мелочь) | 3–4 кВт |
| 3 м³ | 6–9 кВт |
| 6 м³ (ходовой размер) | 9–15 кВт |
| 10 м³ | 15–24 кВт |
| 15 м³ (проходная под длинномер) | 24–36 кВт |
Пользуйтесь этим как черновиком, а не как проектом. Как только известна реальная загрузка (что красим, сколько килограммов за раз, за сколько минут надо выйти на режим), цифра уточняется в разы. Подбор самих нагревателей и их количество это отдельная задача, она разобрана в материале про выбор ТЭНов и мощности, а как разложить их по стенам без холодных зон в разборе про раскладку ТЭНов.
Мощность на выход и на удержание это разные числа
Расчётные 12 кВт нужны камере только на первые полчаса, пока она разгоняется и прогревает садку. После выхода на 200 °C вся работа сводится к компенсации теплопотерь через стены, а это в примере всего 1,6 кВт. Разница в 5–7 раз. Управляет этим терморегулятор: на разгоне он держит все ТЭНы, на режиме отключает почти всё и подкидывает тепло короткими импульсами.
Отсюда два практических вывода. Первый: установленная мощность и средний расход за цикл это не одно и то же, реальный счётчик мотает куда меньше номинала. Второй: если камера плохо утеплена, статья «удержание» раздувается и режим начинает жрать электричество ровно в те минуты, когда деталь просто выдерживается. Как это лечится, разобрано в материалах про расход электричества камерой и как снизить расход. Про сам утеплитель и его толщину есть отдельный разбор про чем утеплить камеру.
- считаете пиковую мощность под садку и темп нагрева, а не под объём;
- толщина утеплителя режет статью «удержание», а не «выход», поэтому на маленькой садке она важнее, чем мощность;
- терморегулятор с отключением секций ТЭНов экономит на этапе выдержки;
- под алюминий и толстое литьё закладываете запас или растягиваете время выхода на режим.
Где расчёт ломается на практике
Формула честная, но на реальной камере вылезают поправки, которые в чистой физике не видны.
- Толстая деталь греется медленнее воздуха. Датчик в камере показывает 200 °C, а сердцевина массивной отливки ещё 150 °C. Режим полимеризации отсчитывают по металлу, а не по воздуху, иначе покрытие недожжётся. Про это разбор про контроль температуры детали пирометром.
- Вытяжка ворует тепло. Активная вентиляция выносит нагретый воздух наружу, и в формуле теплопотерь появляется ещё одна дыра. Баланс между обдувом и удержанием тепла в материале про вытяжку и вентиляцию.
- Открывание двери сбрасывает режим. Каждая загрузка это провал температуры и повторный разгон. На конвейере с частым открыванием запас поднимают до 30 %.
- Подключение под полную мощность. 12 кВт при 380 В это около 18 А на фазу при равномерной раскладке по трём фазам. Кабель и автомат считают под пиковый ток, а не под средний. Детали в разборе про подключение камеры к сети 380 В.
Если электричество дорогое или сеть слабая, часто выгоднее уйти от чистого электронагрева. На больших объёмах газовая камера с косвенным нагревом через теплообменник считается по той же формуле по теплу, но топливо дешевле киловатта. Сравнение подходов в разборе про косвенный газовый нагрев и газовую или электрическую камеру.
