Какой кабель нужен для камеры полимеризации на 34 кВт?

При активной нагрузке ТЭНов ток на 380 В составит около 52 А. По ПУЭ это медный кабель 16 мм² (допустимый ток 75 А) или алюминиевый 25 мм². Марка обычно ВВГнг-LS 5×16 для меди. Автомат ставят на 63 А.

Какой автомат ставить на камеру 380 В?

Трёхполюсный автомат номиналом между расчётным током и допустимым током кабеля. Для камеры 34 кВт (ток 52 А) это C63, для 25 кВт (38 А) — C40, для 20 кВт (30 А) — C32. Характеристика C подходит, потому что ТЭНы не дают пусковых токов, а вентилятор маломощный.

Можно ли подключить камеру полимеризации в обычную розетку?

Нет. Бытовая розетка на 16 А держит максимум 3,5 кВт на одной фазе. Камера с ТЭНами 30–34 кВт потянет ток в 15 раз выше — розетка, вилка и проводка расплавятся за минуты. Нужен отдельный трёхфазный ввод от щита кабелем 10–16 мм² через свой автомат.

Медь или алюминий для силового кабеля камеры?

Медь при том же токе тоньше и держит контакт в клеммах лучше, её и берут для линий до 50 А. Алюминий дешевле, но при одном сечении несёт на 20–25 % меньше тока, поэтому сечение приходится брать на ступень выше (16 мм² меди против 25 мм² алюминия). Для камеры до 40 кВт практичнее медь.

Нужно ли УЗО на камеру полимеризации?

Да. Корпус камеры металлический и горячий, вводы ТЭНов работают в пыли и вибрации — риск пробоя на корпус реальный. На вводе ставят противопожарное УЗО на 100 или 300 мА, оно отключает линию при утечке до возгорания. Плюс обязательное заземление корпуса.

Как распределить ТЭНы по фазам, чтобы не было перекоса?

ТЭНы группируют так, чтобы на каждую из трёх фаз пришлась примерно равная мощность. Например 34 кВт делят на три группы по 11–12 кВт. Перекос больше 15 % перегружает одну фазу и её кабель, вызывает срабатывание автомата и лишний нагрев. Обычно ТЭНы соединяют звездой на общий ноль.

Какое сечение кабеля нужно на 25 кВт трёхфазной нагрузки?

При cos φ = 1 ток 25 кВт равен 38 А. Подходит медь 6 мм² (допустимый ток 42 А) или алюминий 10 мм². Автомат — C40. Если линия длинная (больше 30 м), сечение берут на ступень выше из-за падения напряжения.

Почему ток камеры меньше, чем у мотора той же мощности?

Потому что ТЭН — чисто активная нагрузка с cos φ = 1, а мотор реактивная с cos φ 0,8–0,85. При равной мощности мотор тянет из сети больший ток на компенсацию реактивной части. Камера 34 кВт на ТЭНах даёт 52 А, а мотор 34 кВт — около 65 А.

Автомат с характеристикой B или C для камеры?

По самим ТЭНам подошёл бы B: активная нагрузка без пусковых токов. Но на линии сидит вентилятор рециркуляции, а его мотор при старте берёт ток в 5–7 раз выше рабочего. Чтобы этот бросок не выбивал защиту, ставят C. Характеристика D для камеры избыточна.

Главная / Электрика

Подключение камеры к сети 380 В: кабель и автомат

Короткий ответ

Камера с ТЭНами 34 кВт на 380 В тянет ток около 52 А (активная нагрузка, cos φ = 1). Ей нужен трёхфазный ввод медным кабелем 16 мм² (или алюминий 25 мм²) через автомат C63 и противопожарное УЗО 100–300 мА. ТЭНы распределяют по трём фазам равными группами. В бытовую розетку такую мощность не включают: она держит максимум 3,5 кВт.

Провод сечением 2,5 мм², которым запитывают камеру «пока временно», при токе 50 А греется до 120 °C и плавит изоляцию за 10–15 минут. Это частая причина, по которой готовая камера уезжает в ремонт ещё до первой покраски. Силовая линия считается не на глаз, а по мощности ТЭНов: сначала ток, потом сечение кабеля, потом автомат.

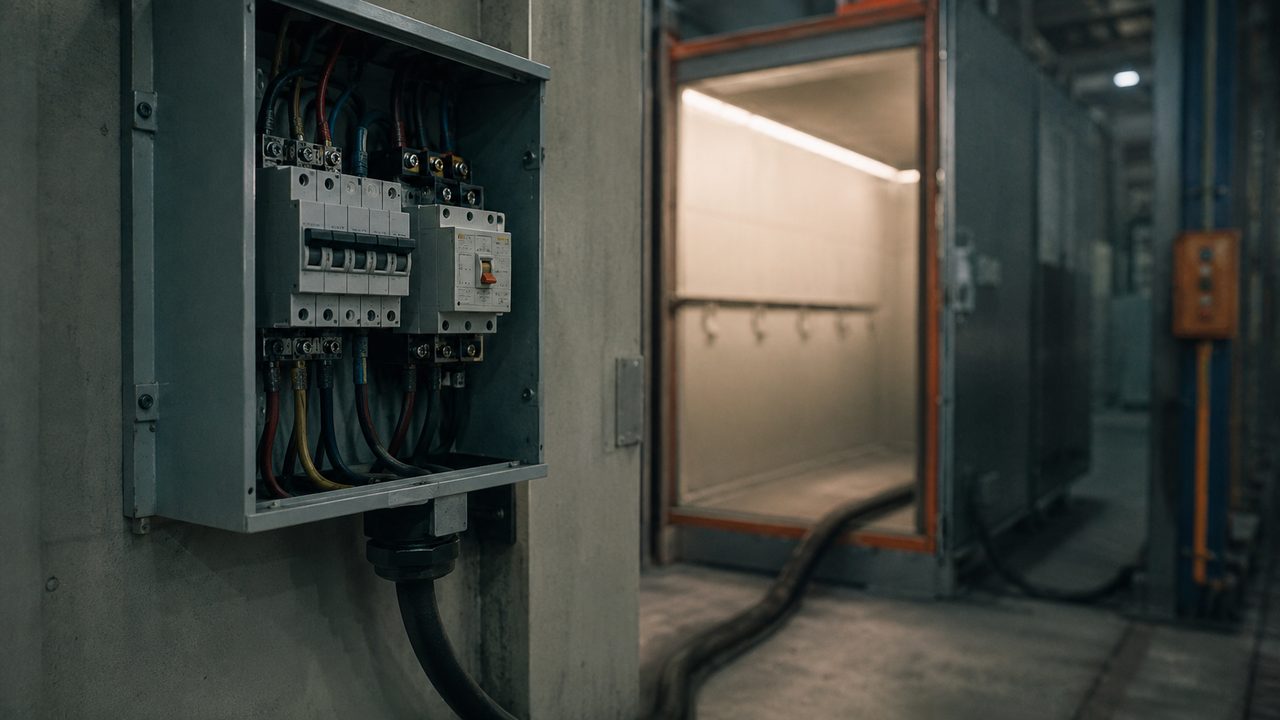

Трёхфазный щит с автоматом и УЗО, силовой кабель идёт к камере полимеризации — fig.01 — от щита до камеры идёт «толстая» силовая линия: свой автомат, УЗО и пятижильный кабель под ток ТЭНов

01 / токСколько ампер тянет камера: считаем по мощности

Всё начинается с тока. Для трёхфазной сети он считается по формуле I = P / (√3 × U × cos φ). При напряжении 380 В знаменатель √3 × 380 = 658, округляют до 660. ТЭНы — чисто активная нагрузка, у них cos φ = 1, поэтому формула упрощается до I = P / 660, где мощность берут в ваттах.

Для камеры 34 кВт: I = 34000 / 660 = 51,5 А. Для 25 кВт получится 38 А, для 20 кВт около 30 А. Эти числа и есть основа выбора: кабель должен держать ток непрерывно, автомат срабатывать раньше, чем кабель перегреется.

Считать ток по полной мощности камеры или только по ТЭНам?

По суммарной установленной мощности всего, что висит на линии: ТЭНы плюс вентилятор обдува плюс освещение. У вентилятора cos φ ниже, но его мощность на фоне 34 кВт ТЭНов мала (обычно 0,5–1,5 кВт), поэтому её просто прибавляют к общей и считают запас автомата.

02 / cos φПочему у ТЭНов ток меньше, чем у мотора

Инженеры, привыкшие к моторам, часто закладывают кабель с большим запасом и удивляются, зачем. Дело в коэффициенте мощности. У электродвигателя cos φ = 0,8–0,85: часть тока уходит на реактивную составляющую и не делает полезной работы, но по кабелю идёт и греет его. У ТЭНа cos φ = 1, вся энергия превращается в тепло, реактивной части нет.

Практический вывод: камера 34 кВт на ТЭНах даёт 52 А, а мотор той же мощности потянул бы около 65 А и потребовал бы кабель на ступень толще. Поэтому таблицы «мощность → ток» для двигателей к камере не подходят, они завышают ток. Считайте по активной нагрузке.

А если в камере стоит мощный вентилятор рециркуляции?

Тогда линию делят: ТЭНы считают по cos φ = 1, вентилятор по своему cos φ = 0,8. Токи складывают. Но на камере 30–34 кВт вентилятор редко больше 1,5 кВт, его вклад в общий ток 3–4 А, это укладывается в запас автомата.

03 / таблицаКабель и автомат по мощности камеры

Свод по ПУЭ (таблицы 1.3.6 для меди и 1.3.7 для алюминия, прокладка в воздухе) плюс расчёт тока для активной нагрузки. Автомат подбирают по правилу: расчётный ток меньше номинала автомата, номинал автомата меньше допустимого тока кабеля.

Мощность	Ток (cos φ=1)	Медь, мм²	Алюминий, мм²	Автомат
10 кВт	15 А	2,5	4	C16
15 кВт	23 А	4	6	C25
20 кВт	30 А	6	10	C32
25 кВт	38 А	6	10	C40
30 кВт	46 А	10	16	C50
34 кВт	52 А	16	25	C63
40 кВт	61 А	16	25	C63

Опорные значения допустимого тока для меди в воздухе (ПУЭ 1.3.6): 2,5 мм² — 25 А, 4 мм² — 35 А, 6 мм² — 42 А, 10 мм² — 55 А, 16 мм² — 75 А, 25 мм² — 95 А. Видно, что для 52 А шестёрка (42 А) уже мала, десятка (55 А) впритык, а 16 мм² с запасом.

Поправка на длину линии

Таблица годится для линии до 25–30 м. Если от щита до камеры дальше, добавляется падение напряжения: на 50 м кабелем 10 мм² при 50 А просадка достигает 3–4 %, ТЭНы недодают мощность. Тогда сечение берут на ступень выше не ради нагрева, а чтобы держать напряжение.

04 / медь-алюминийЧто тянуть до камеры

При одинаковом сечении алюминий несёт на 20–25 % меньший ток: удельное сопротивление выше, жила греется сильнее. Поэтому в таблице алюминий всегда на ступень толще меди. Кроме тока есть ещё механика: алюминий течёт под винтом клеммы, контакт со временем ослабевает и начинает искрить. На горячей вибрирующей камере это лишний риск.

Для линий до 50 А практичнее медь марки ВВГнг-LS 5×10 или 5×16: пять жил (три фазы, ноль, земля), негорючая изоляция. Алюминий оправдан только на длинных линиях большого сечения, где заметна разница в цене. Про мощность самих нагревателей и их привязку к объёму камеры читайте в статье какой ТЭН для камеры полимеризации.

Можно ли соединять медный кабель с алюминиевой проводкой в цеху?

Только через клемму с разделением металлов (WAGO, латунная гильза) или через переходную пластину. Прямой скрутки меди с алюминием быть не должно: пара металлов окисляется, контакт греется. На силовой линии камеры 50 А плохой контакт становится прямым путём к пожару.

05 / автомат-УЗОНоминал автомата, характеристика и зачем УЗО

Автомат защищает не камеру, а кабель от перегрева при коротком замыкании и перегрузке. Ставят трёхполюсный (на все три фазы сразу), номиналом между расчётным током и допустимым током кабеля. Для 34 кВт это 63 А: он выше рабочих 52 А и ниже допустимых 75 А кабеля 16 мм².

Про букву перед числом путаницы больше всего. По времятоковой характеристике чистый ТЭН — это нагрузка под букву B: мгновенное расцепление на 3–5 номиналах, пусковых бросков у спирали нет. Формально камере хватило бы B63. Но на той же линии сидит вентилятор рециркуляции, а у его мотора при старте ток в 5–7 раз выше рабочего. Чтобы этот бросок не выбивал автомат, берут характеристику C (расцепление 5–10 In). Отсюда итог: C63 берут не «потому что так принято», а из-за вентилятора с его пусковым броском. Характеристика D для камеры избыточна.

УЗО отвечает за другое, за утечку тока на корпус. Камера металлическая, вводы ТЭНов работают в пыли, краске и вибрации, изоляция со временем пробивается. Противопожарное УЗО на 100–300 мА на вводе отключит линию при утечке раньше, чем начнётся нагрев в месте пробоя. Оно не спасает человека от удара (для этого нужны 30 мА), но предотвращает возгорание. Заземление корпуса при этом обязательно в любом случае. Тему безопасности целиком разбираем в статье пожарная безопасность камеры.

УЗО на 30 мА или на 100 мА для камеры?

На вводе силовой линии камеры ставят 100 или 300 мА (противопожарное). УЗО на 30 мА на мощной нагрузке в пыльной среде будет ложно срабатывать от естественных токов утечки ТЭНов. Защиту человека 30 мА вешают отдельно на розеточные и слаботочные цепи камеры, не на силу.

06 / фазыРаспределение ТЭНов по фазам

Если все ТЭНы повесить на одну фазу, она получит 100 А при спокойных 17 А на двух других. Кабель этой фазы перегреется, автомат выбьет, а счётчик покажет перекос. Поэтому ТЭНы делят на три равные группы. Для 34 кВт это три группы по 11–12 кВт, каждая на свою фазу, ток на фазу составит те самые 17 А на группу при соединении звездой.

Правило: разброс мощности между фазами держат в пределах 15 %. Если ТЭНы разной мощности, их комбинируют так, чтобы суммы по фазам сошлись. Схема соединения и коммутация групп контактором описаны в статье терморегулятор и автоматика камеры.

Как соединять ТЭНы — звездой или треугольником?

Для камеры на 380 В обычно звездой: на каждый ТЭН приходится фазное напряжение 220 В, нужен общий ноль, ток по фазе меньше. Треугольник даёт на ТЭН линейные 380 В и втрое большую мощность с тех же нагревателей, но и ток растёт, под него пересчитывают кабель. Выбор зависит от того, на какое напряжение рассчитаны сами ТЭНы.

07 / розеткаПочему 34 кВт нельзя в бытовую розетку

Бытовая розетка на 16 А держит 3,5 кВт на одной фазе. Камера 34 кВт берёт ток в 10–15 раз выше по каждой фазе. Даже если найти трёхфазную «силовую» розетку, вилка и её контакты на такой ток не рассчитаны: переходное сопротивление контакта при 50 А выделяет тепло, разъём плавится. Силовую камеру подключают жёстко: кабель заходит в клеммную коробку под винт, без разъёмных соединений на линии.

Отдельная линия нужна ещё и потому, что 34 кВт на общей проводке цеха просадят напряжение у соседнего оборудования при каждом включении ТЭНов. Камера получает свой автомат, своё УЗО и свой кабель прямо от вводного щита. Сколько при этом набегает по счётчику за смену, разобрано в статье сколько электричества потребляет камера.

Три ошибки, которые сжигают линию

Первая: тонкий кабель «на первое время», при 50 А двойка греется до 120 °C за минуты. Вторая: автомат больше допустимого тока кабеля (например C80 на кабель 10 мм²), тогда кабель сгорит раньше, чем автомат сработает. Третья: весь блок ТЭНов на одну фазу, отсюда перекос, перегрев одной жилы и выбитый автомат. Все три лечатся расчётом по таблице выше.
