Как снизить расход электричества камеры полимеризации
Основную экономию дают четыре меры без замены оборудования: доутеплить стенки до 100 мм базальта (минус 30–40% на выдержке), уплотнить дверь (там теряется 20–30% тепла), догружать камеру до полной садки и не остужать её между партиями (вторая партия дешевле первой в 2–3 раза). Кто на двухзонном счётчике, переносит прогоны на ночь: ночь 3,8 руб против дня 9–10 руб/кВт·ч.
Камера 8,64 м³ с ТЭНами 32 кВт при трёх прогонах в смену съедает 40–55 кВт·ч. Половина этого расхода это не физика процесса, а потери, которые можно убрать. Тепло уходит через тонкие стенки, неплотную дверь, полупустой объём и повторные разогревы с нуля. Ниже разобрана каждая утечка отдельно, с прикидкой, сколько она стоит и сколько вернёт её устранение.
01 / карта потерьГде реально теряется электричество
Расход камеры делится на три статьи, и снижать каждую надо своим инструментом.
На разогреве ТЭНы греют металл корпуса и воздух внутри, это 10–13 кВт·ч с нуля, и половина уходит в потери через стенки прямо во время нагрева. На выдержке ТЭНы компенсируют только утечки через стенки, дверь и вводы, реально 3,5–5 кВт. На прогрев деталей тратится теплоёмкость садки, примерно 1,2 кВт·ч на 50 кг стали.
Отсюда вывод: разогрев режется утеплением и отказом от лишних остываний, выдержка утеплением и уплотнением двери, прогрев деталей плотной загрузкой. Полная раскладка расхода по фазам в статье сколько электроэнергии потребляет камера, здесь же только о том, как этот расход уменьшить.
Как понять, что камера теряет много тепла, без приборов?
02 / утеплениеТолщина ваты и что она даёт в процентах

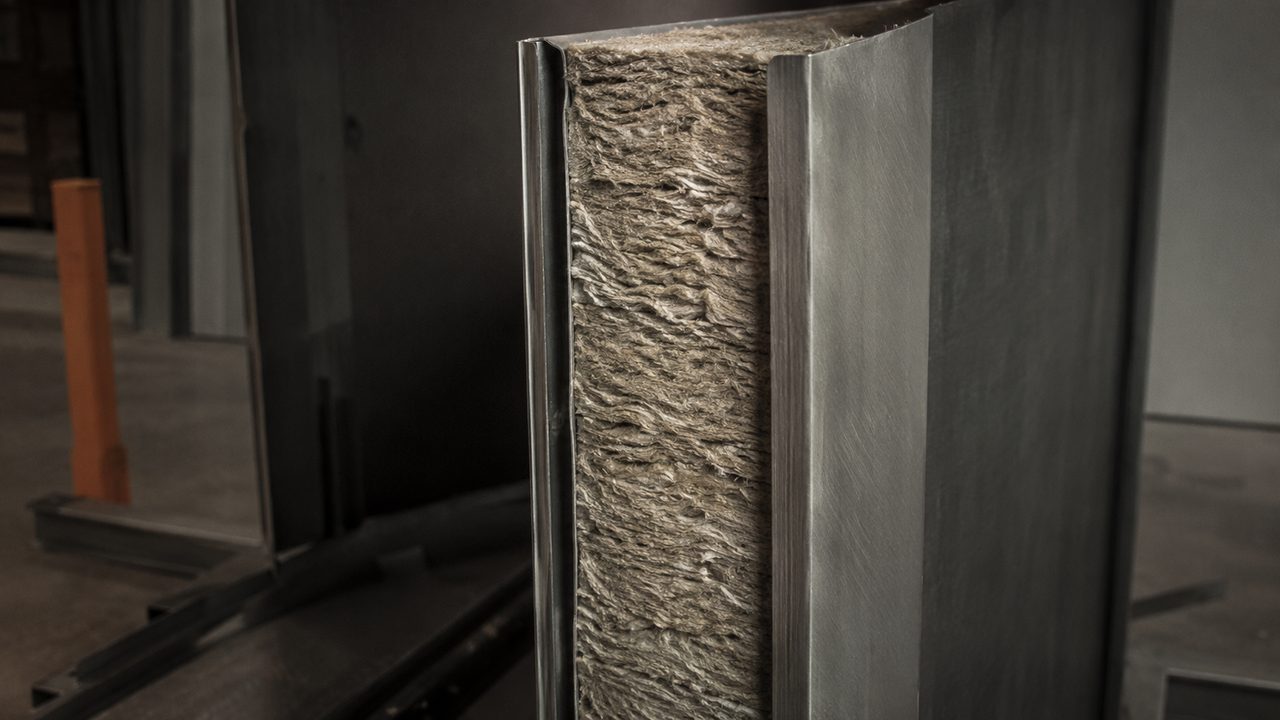

Теплопотери через стенку обратно пропорциональны толщине утеплителя. Базальтовая вата с теплопроводностью λ ≈ 0,04 Вт/(м·К) в слое 100 мм это промышленный стандарт для камер полимеризации. Сэндвич стенки с минватой 100–150 мм снижает теплопотери на 40–60% против тонкой изоляции.
Разница в цифрах для камеры 8,64 м³ с площадью стенок 26 м²:
| Толщина базальта | Потери через стенки | За час выдержки | Относительно 100 мм |
|---|---|---|---|
| Голая сталь (без ваты) | 15–18 кВт | 15–18 кВт·ч | ×8 |
| 40 мм | 4,4 кВт | 4,4 кВт·ч | ×2 |
| 50 мм | 3,5 кВт | 3,5 кВт·ч | ×1,6 |
| 100 мм | 2,2 кВт | 2,2 кВт·ч | ×1 |
Переход с 50 на 100 мм убирает 30–40% расхода на выдержке. За смену из трёх прогонов это 8–12 кВт·ч, за месяц (20 дней) уже 160–240 кВт·ч, или 1 400–2 200 руб при дневном тарифе 9 руб/кВт·ч. Про выбор материала, послойный монтаж и защиту ваты от осыпания читайте в статье чем утеплить камеру полимеризации.
03 / дверьСамая дешёвая экономия из всех

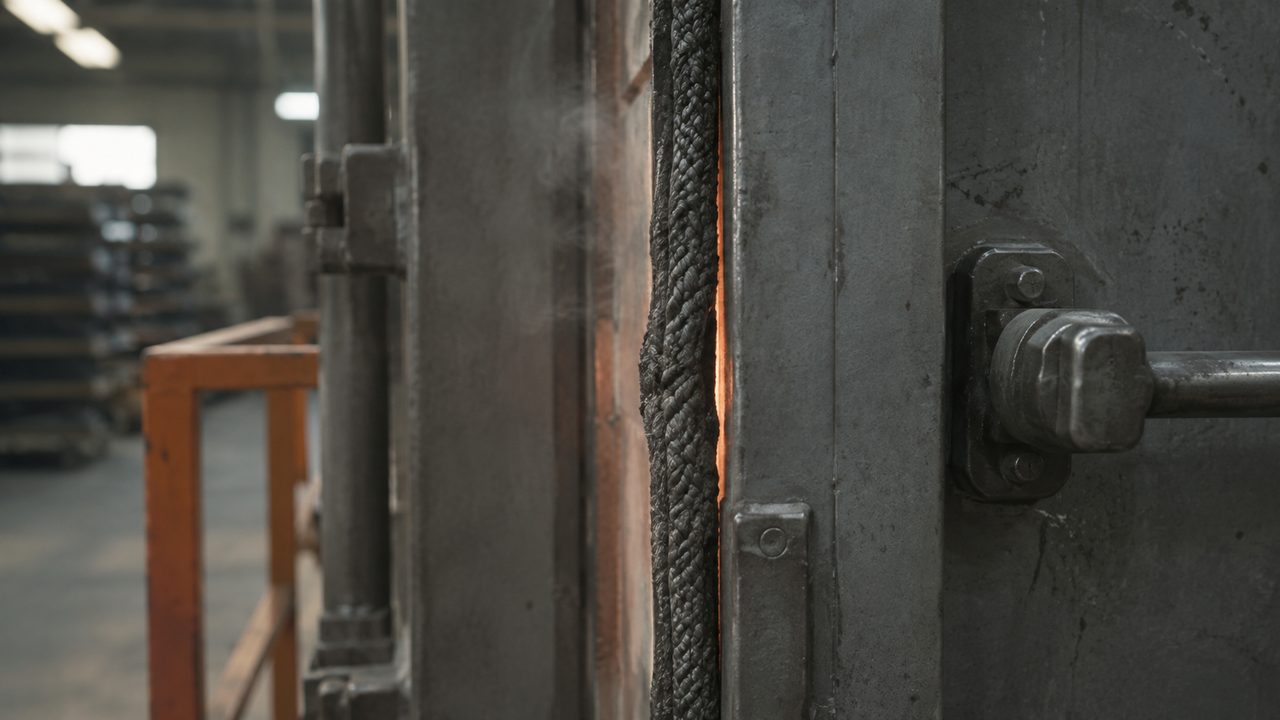

Дверь это слабое место любой камеры. Через зазоры между уплотнителем и коробом на выдержке уходит 20–30% всех теплопотерь. Причина простая: уплотнение проседает от циклов нагрев-остывание, петли ослабевают, прижим теряется. Горячий воздух подсасывается наружу в верхней части и подтягивает холодный снизу.
Лечится копеечно. Базальтовый или кремнеземный шнур по периметру, регулировка петель и запорного механизма на плотный прижим. У готовых камер дверь идёт с теплоизоляцией и сильным замком, но со временем и её надо подтягивать. Проверка на утечку: провести зажжённой спичкой вдоль контура закрытой горячей двери, где пламя тянет, там дует.
Как проверить прижим двери без тепловизора?
04 / загрузкаДелим расход цикла на больше деталей
Расход за цикл почти не зависит от того, сколько деталей внутри: камеру нужно разогреть в любом случае. Значит, себестоимость покраски одной детали падает пропорционально загрузке. Пустая камера ради одной детали обходится в 15–16 кВт·ч на одно изделие вместо 1 кВт·ч при полной садке.
Рабочий объём считают как место деталей плюс 30% на циркуляцию воздуха. Загружать плотнее нельзя: деталь в мёртвой зоне без обдува недополимеризуется. Но и гонять полупустую камеру значит переплачивать на деталь. Оптимум: копить партию до полной садки с зазорами на обдув, комбинировать разные заказы в одном прогоне.
| Загрузка | Расход цикла | На деталь (9 руб/кВт·ч) |
|---|---|---|
| Полная садка (15–20 шт.) | 16–18 кВт·ч | 7–11 руб |
| Половина (7–10 шт.) | 15–17 кВт·ч | 14–22 руб |
| Одна деталь | 15–16 кВт·ч | 135–144 руб |
Разница на деталь между полной и пустой камерой доходит до 10–20 раз. Если детали позволяют, вешать их в два яруса и по глубине, оставляя коридоры под обдув от вентилятора.
05 / горячий стартВторая партия по тепловой инерции
Самая недооценённая мера. После первого прогона камера раскалена, стенки держат тепло. Если загрузить вторую партию сразу, разогрев с нуля не нужен: остаётся только компенсировать потерю на открывании двери и прогреть новую садку.
В цифрах: первый прогон с холодной камеры стоит 15–19 кВт·ч. Второй по горячей всего 5–7 кВт·ч, то есть в 2–3 раза дешевле. Удержание камеры горячей в паузе между партиями стоит всего 2–4 кВт·ч против 10–13 кВт·ч на повторный разогрев. Правило: если следующая партия готова в пределах 30–60 минут, камеру не гасить.
Массивная футеровка работает теплоаккумулятором: чем больше металла и кирпича в конструкции, тем дольше камера держит температуру после отключения ТЭНов. Это же свойство помогает сгладить провал температуры при загрузке холодных деталей.
До какого перерыва выгодно держать камеру горячей?
06 / тарифНочь дешевле дня больше чем вдвое
Расход в кВт·ч можно не трогать вообще, а платить за него меньше. Двухзонный счётчик разделяет сутки на ночь и день. В Москве и области на 2026 год ночная зона действует с 23:00 до 7:00 и стоит около 3,8–4,9 руб/кВт·ч, тогда как дневная зона доходит до 8,7–10,6 руб/кВт·ч. Разница больше чем в два раза.
Если производство позволяет ставить прогоны на раннее утро или вечер после 23:00, счёт за электричество падает почти вдвое. Пример: смена 50 кВт·ч днём стоит порядка 480 руб, ночью около 200 руб. За месяц из 20 смен набегает примерно 5 600 руб экономии на одном лишь переносе времени.
| Зона | Время | Тариф, руб/кВт·ч | Смена 50 кВт·ч |
|---|---|---|---|
| День | 7:00–23:00 | 8,7–10,6 | 435–530 руб |
| Ночь | 23:00–7:00 | 3,8–4,9 | 190–245 руб |
07 / автоматикаПИД против релейного термостата

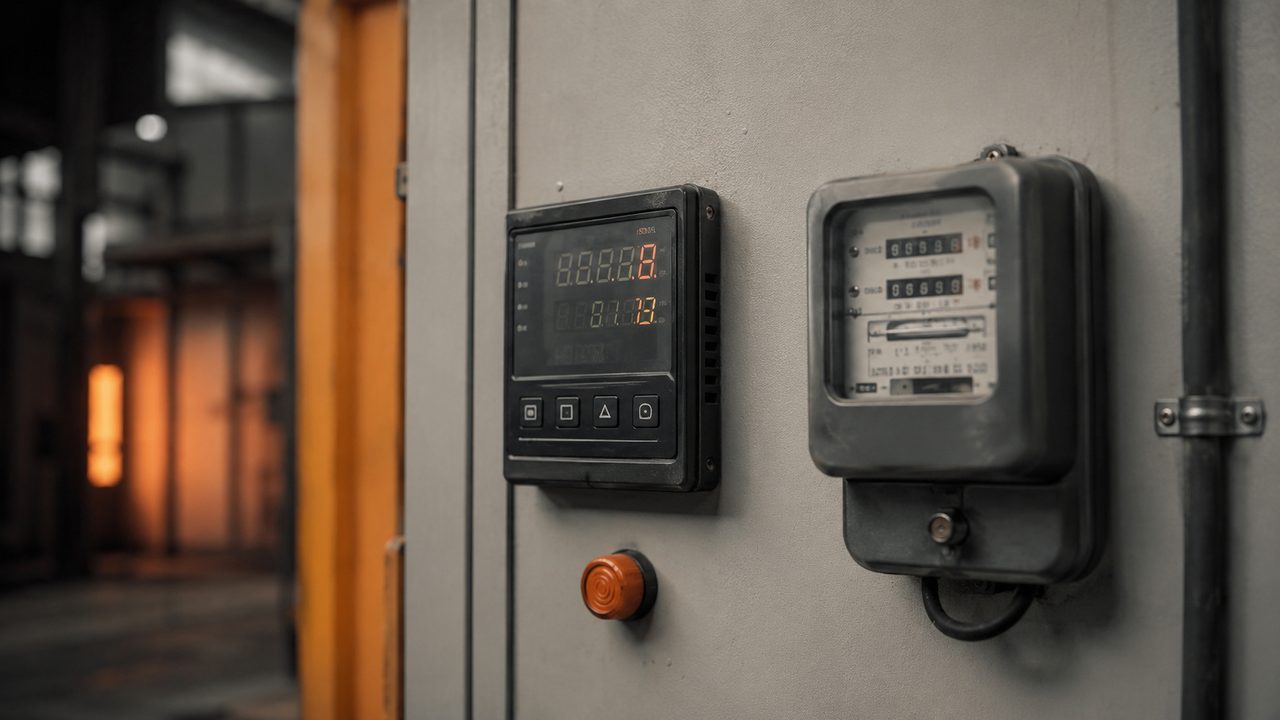

Простой релейный термостат держит температуру по принципу «включить-выключить» с гистерезисом 5–10 °C: перегрел до 205 °C, отключился, дал остыть до 195 °C, снова врубился на полную. Перегрев это лишние киловатты, которые тут же уходят наружу, плюс риск подпалить краску.
ПИД-регулятор с автонастройкой держит ±1–2 °C, включая ТЭНы короткими дозированными импульсами. Прямая экономия на выдержке составляет 5–10%, а косвенная больше: стабильная температура означает меньше брака от перегрева и недогрева, меньше перекрасов. Симисторный выход вместо релейного дополнительно продлевает жизнь ТЭНам, убирая ударные пуски. Про подбор и настройку читайте в статье терморегулятор и автоматика камеры.
Рециркуляция добавляет к этому свою экономию: вентилятор гоняет уже горячий воздух по объёму, выравнивая температуру и ускоряя выход на режим. С рекуператором часть тепла отходящего воздуха возвращается в контур, срезая расход на удержание.
08 / чек-листВсе меры одной таблицей
Сводка по отдаче и затратам. Начинать сверху: первые три меры дают больше всего при минимальных вложениях.
| Мера | Что даёт | Затраты |
|---|---|---|
| Уплотнить дверь (шнур, прижим) | −20–30% потерь выдержки | копейки |
| Не остужать между партиями | 2-й прогон дешевле в 2–3 раза | 0 руб |
| Догружать до полной садки | −10–20× на деталь | 0 руб |
| Двухзонный счётчик, прогоны ночью | −45–55% стоимости кВт·ч | замена счётчика |
| Доутеплить с 50 до 100 мм | −30–40% на выдержке | вата + работа |
| ПИД вместо релейного | −5–10% + меньше брака | регулятор |
| Разорвать мостики холода в каркасе | −20–30% скрытых потерь | при сборке |
Если пройти по этому списку сверху вниз, расход на деталь у типовой камеры 8–9 м³ реально ужать вдвое без покупки новой печи. Дешёвые меры (дверь, загрузка, горячий старт) не требуют ни рубля вложений и отбиваются с первой же смены.
