Чем отличается прямой нагрев газовой камеры от косвенного?

При прямом горелка бьёт в поток воздуха камеры, и продукты сгорания идут прямо на деталь. При косвенном горелка греет теплообменник, дымовые газы уходят в дымоход, а в камеру подаётся чистый горячий воздух. Разница в чистоте среды над деталью.

Почему прямой газовый нагрев может испортить порошковое покрытие?

При сжигании 1 м³ газа образуется около 1,5 кг водяного пара плюс CO2, оксиды азота и серы. Эта влага и оксиды садятся на непрополимеризованный порошок и голый металл до сшивки плёнки, дают кратеры, помутнение и пожелтение светлых цветов.

Насколько косвенный нагрев менее эффективен?

Часть тепла уходит с дымовыми газами в дымоход, поэтому КПД косвенной схемы обычно на 10–20% ниже прямой. Плюс теплообменник и отдельный дымоход удорожают камеру и делают её инерционнее при выходе на режим.

Для каких цветов обязателен косвенный нагрев?

Для белого, слоновой кости, серебра, светло-серых и любых светлых глянцевых покрытий (RAL 9010, 9016, 9006). Продукты сгорания при прямом нагреве дают на них желтизну и муть, которую не убрать после запекания.

Можно ли вообще пускать продукты сгорания прямо в камеру?

Можно для тёмных матовых техпокрытий металлоконструкций при хорошей вытяжке и полном сгорании газа. Для декоративных, светлых и ответственных деталей нельзя, нужен теплообменник.

Что будет, если теплообменник прогорит?

Разделение контуров пропадает, дымовые газы попадут в рабочую зону, и вы получите тот же брак, что и при прямом нагреве, только внезапно и на целой партии. Прогар теплообменника это повод сразу остановить камеру.

Косвенный нагрев греет медленнее?

Да, теплообменник добавляет тепловую инерцию: сначала прогревается металл теплообменника, потом воздух. Выход на 180–200 °C обычно на несколько минут дольше, чем у прямой схемы той же мощности.

Главная / Газовый нагрев

Косвенный нагрев газовой камеры через теплообменник: зачем и когда без него нельзя

Суть

Сожгли 1 м³ газа, получили около 1,5 кг водяного пара плюс углекислый газ и оксиды. При прямом нагреве всё это идёт на деталь и садится на порошок до полимеризации. Косвенная схема отводит дымовые газы в трубу, в камеру подаёт чистый воздух: покрытие чище, но КПД на 10–20% ниже и камера дороже.

Белые ворота после газовой печи вышли с еле заметной желтизной и мутными разводами. Порошок тот же, режим тот же, а на электрической камере такого не было. Причина не в краске и не в маляре: горелка топит прямо в камеру, и продукты сгорания осели на плёнку раньше, чем она сшилась. Это ровно тот случай, когда прямой газовый нагрев подводит.

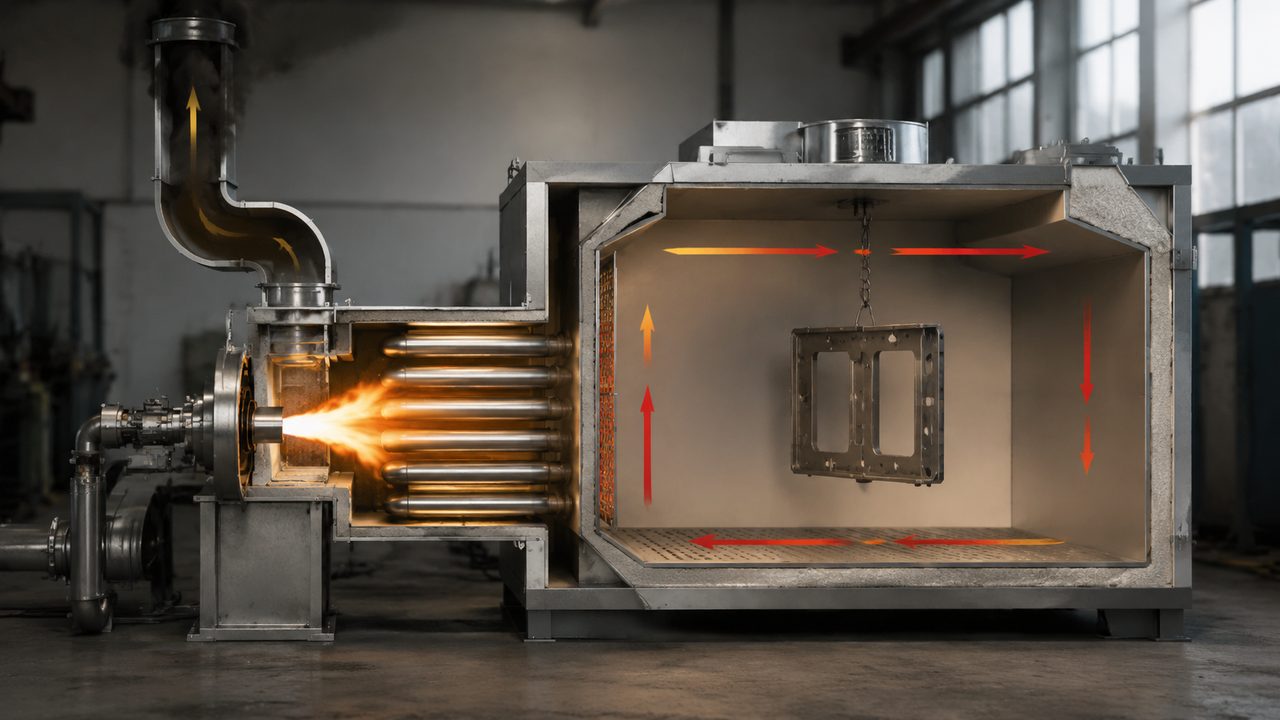

Схема косвенного нагрева газовой камеры полимеризации: горелка греет теплообменник, дымовые газы идут в дымоход, в камеру подаётся чистый горячий воздух — fig.01 — косвенная схема: горелка → теплообменник → чистый воздух в камеру, продукты сгорания отдельным контуром в дымоход

Две схемы: где идут продукты сгорания

Газовый нагрев камеры бывает двух типов, и различие у них ровно одно: куда попадают дымовые газы.

Прямой нагрев. Горелка топит прямо в поток рециркуляционного воздуха. Продукты сгорания смешиваются с воздухом камеры и вместе с ним обдувают деталь. Тепло горения целиком остаётся в камере, ничего не теряется, конструкция простая: горелка, короб, вентилятор.

Косвенный нагрев. Горелка топит не в камеру, а в теплообменник (радиантная труба, трубный пучок или короб типа «труба в трубе»). Стенка теплообменника нагревается и отдаёт тепло чистому воздуху камеры. Сами дымовые газы проходят внутри теплообменника и уходят в дымоход, не касаясь детали. В рабочей зоне тогда только нагретый воздух без примесей.

Что именно вылетает из горелки

Тут помогает простая химия. Метан горит по формуле CH₄ + 2O₂ = CO₂ + 2H₂O. На каждый сожжённый кубометр газа образуется примерно 2 м³ водяного пара, а это около 1,5 кг воды, плюс 1 м³ углекислого газа. К этому добавляются оксиды азота (NOx), следы серы (SO₂), а при неполном сгорании ещё угарный газ и микросажа.

Мини-расчёт: сколько влаги в камере

Газовая камера объёмом 8–9 м³ под мощность около 24 кВт жжёт 2–2,5 м³ газа в час. Значит в час в камеру прямого нагрева попадает 3–4 кг водяного пара и порядка 2–2,5 м³ CO₂. Вся эта масса проходит над деталью, пока идёт нагрев и выдержка.

При косвенном нагреве та же масса пара и оксидов существует, но она заперта внутри теплообменника и выброшена в дымоход. До детали доходит только чистый горячий воздух. Ровно за это платят потерей КПД: дымовые газы уходят в трубу ещё горячими, и часть тепла, за которое заплатили, вылетает наружу.

Отдельно про угарный газ. При полном сгорании CO почти нет, но газовые горелки в реальном цеху работают с колебаниями подачи воздуха и газа. Стоит смеси уйти в богатую сторону, растёт доля CO и микросажи, и при прямом нагреве всё это тоже оказывается над деталью. Косвенная схема снимает и эту зависимость от качества настройки горелки.

Почему это осаждается на покрытие и даёт брак

Порошок полимеризуется не мгновенно. Сначала он оплавляется в вязкую плёнку, и только потом, за 10–15 минут при 180–200 °C, сшивается в твёрдое покрытие. Всё это окно плёнка открыта и липкая. Если в этот момент над ней гоняется воздух с влагой и оксидами, происходит вот что:

Что оседает	Откуда	Дефект на покрытии
Водяной пар / конденсат	H₂O из горения	кратеры, точки, помутнение глянца
NOx, SO₂	оксиды из пламени	пожелтение и потемнение светлых цветов
Микросажа	неполное сгорание	тёмные вкрапления, грязный тон
CO₂ в избытке	продукт горения	снижение блеска при накоплении

Осадок садится не только на липкую плёнку, но и на голый непокрытый металл в местах, где порошок лёг тонко. Там образуется загрязнённая граница, и покрытие потом отслаивается по этой зоне. Особенно жестоко это бьёт по светлым и глянцевым цветам: белый, слоновая кость, серебро вылезают с желтизной и мутью, и после запекания это уже не смыть.

Логика простая: чем дольше выдержка и чем светлее цвет, тем сильнее вылезает дефект. Тёмный матовый порошок толщиной 80–120 мкм прощает лёгкое загрязнение среды, потому что рассеивает свет и прячет мелкие точки. Белый глянец толщиной 60–80 мкм работает как зеркало и показывает каждую соринку и любое пожелтение. Поэтому одна и та же газовая камера с прямым нагревом может годами устраивать цех, красящий чёрные ворота, и мгновенно провалиться, как только пойдёт первый заказ на белые фасадные панели.

Прямой газ прощает чёрный матовый техпром и не прощает белый глянец. Не краска виновата, а среда, в которой она сшивалась.
практика газовых камер

Чем платят за чистоту: минусы косвенного

Косвенная схема не бесплатна, иначе прямой нагрев никто бы не ставил.

КПД ниже на 10–20%. Дымовые газы уносят часть тепла в дымоход. При прямом нагреве всё тепло горения остаётся в камере, при косвенном часть буквально вылетает в трубу.
Дороже. Добавляются теплообменник, отдельный дымоход и место под них. Камера с косвенным нагревом стоит заметно больше при той же тепловой мощности.
Инерционнее. Сначала прогревается металл теплообменника, потом воздух. Выход на режим на несколько минут дольше, чем у прямой схемы.
Требует ухода. Нагар и конденсат внутри теплообменника снижают теплосъём. Прогоревшая стенка это потеря разделения контуров и внезапный брак партии.

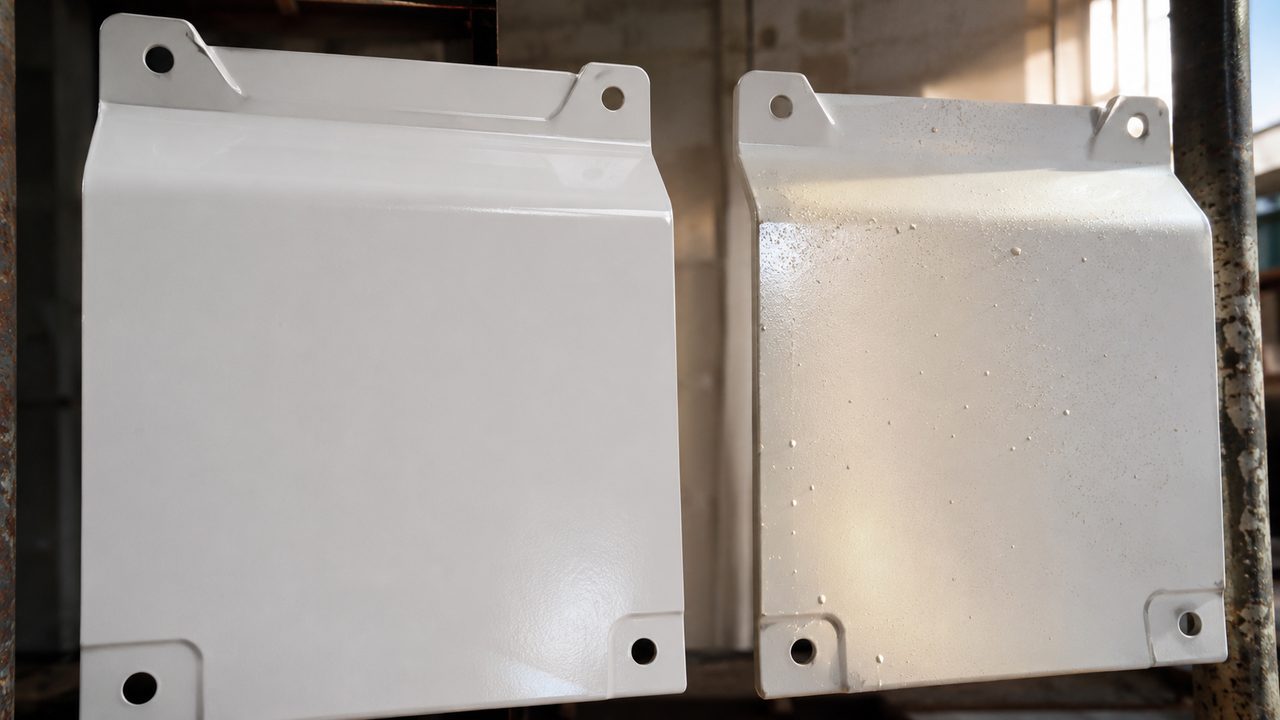

Сравнение двух белых порошковых панелей: чистая после косвенного нагрева и с желтизной и кратерами после прямого газового нагрева — fig.02 — слева косвенный нагрев (чистый белый), справа прямой (желтизна и точечные кратеры от продуктов сгорания)

Прямой или косвенный: развилка по задаче

Выбор решается не мощностью и не бюджетом, а тем, что вы красите.

Если у вас тёмные матовые техпокрытия (чёрный, антрацит, RAL 7016), металлоконструкции, заборы, рамы, где косметика вторична, и в цеху нормальная вытяжка с полным сгоранием газа, прямой нагрев допустим. Дефекты от продуктов сгорания на тёмном матовом почти не читаются, а вы выигрываете в КПД и стоимости.

Если у вас светлые и глянцевые цвета, декоративка, серебро, диски, мебель, изделия под ответственный вид, только косвенный. На белом глянце любая желтизна и муть видны сразу, брак пойдёт систематически, и экономия на теплообменнике обернётся переделками.

Красите белый, светлый или глянец: берите косвенный, не спорьте с химией.
Только тёмный матовый техпром и есть вытяжка: прямой сэкономит на топливе.
Ассортимент смешанный: считайте по худшему случаю, то есть по светлым.
Газ подаётся нестабильно, сгорание неполное: только косвенный, иначе сажа.

Частая ошибка

Ставят прямой нагрев ради дешевизны и «докрутят вытяжку». Вытяжка выносит газы из объёма, но не мешает им оседать на липкую плёнку прямо над деталью в момент оплавления. Против осаждения на покрытие помогает только физическое разделение контуров, то есть теплообменник.

Прямой против косвенного: сводка

Критерий	Прямой	Косвенный
КПД	выше	ниже на 10–20%
Чистота воздуха над деталью	продукты сгорания	чистый воздух
Риск дефектов покрытия	высокий на светлом	низкий
Цена камеры	дешевле	дороже (теплообменник + дымоход)
Выход на режим	быстрее	инерционнее
Обслуживание	проще	чистить и следить за теплообменником
Где уместен	тёмный матовый техпром	светлое, глянец, декор

Частые вопросы

На дизельной горелке та же проблема, что на газовой?

Хуже. Дизель при сгорании даёт больше серы и сажи, чем природный газ, поэтому для дизельных теплогенераторов косвенная схема с теплообменником фактически стандарт. Прямой дизельный нагрев на деталь почти всегда даёт грязь.

Можно ли переделать прямую камеру в косвенную?

Только с врезкой теплообменника и отдельного дымохода, то есть по стоимости это близко к новой газовой части. Проще сразу закладывать нужную схему под свой ассортимент, чем переделывать после первых бракованных партий.

Электрическая камера чище косвенной газовой?

По воздуху они равны: ТЭНы греют воздух без продуктов сгорания, косвенный газ отделяет их теплообменником. Разница в деньгах и скорости, а не в чистоте среды над деталью. Подробнее в разборе газ или электро.

Как понять, что брак именно от продуктов сгорания?

Признаки: желтизна и муть только на светлых цветах, мелкие кратеры россыпью, дефект усиливается при долгой выдержке. На электрической или косвенной камере тот же порошок ложится чисто. Если так, виновата среда, а не краска.

Насколько дороже газ обходится в косвенном варианте?

Потеря КПД в 10–20% означает, что на удержание режима уходит примерно на столько же больше газа. При расходе 2–2,5 м³/ч это лишние 0,2–0,5 м³/ч. На фоне разницы в качестве светлых покрытий это обычно оправдано.
