Почему ИК-нагрев не подходит для деталей сложной геометрии?

Инфракрасное излучение нагревает только то, что «видит» излучатель напрямую. Внутренние полости, тени, обратные стороны профилей остаются холодными — порошок там не доходит до режима полимеризации. Конвекция обтекает деталь со всех сторон и нагревает даже скрытые зоны.

Насколько быстрее ИК выходит на режим гелеобразования?

Коротковолновые ИК-излучатели разогревают поверхность металла до температуры гелеобразования порошка за 15–40 секунд. Конвекционная камера на ту же температуру металла выходит за 8–20 минут с момента загрузки детали. На конвейере с плоскими деталями эта разница определяет производительность.

Какова энергоэффективность ИК по сравнению с конвекцией?

ИК греет деталь напрямую, не тратя энергию на нагрев воздуха. КПД преобразования у средневолновых излучателей — 60–70%. Конвекция нагревает весь объём камеры, реальный расход на удержание режима в типовой камере 3×2 м — 12–18 кВт·ч/ч. ИК-зона для тех же плоских деталей потребляет 4–8 кВт·ч/ч.

Можно ли совместить ИК и конвекцию в одной линии?

Да, и это стандартный подход на промышленных конвейерах: ИК-зона для быстрого гелеобразования (15–60 секунд), затем конвекционная зона для полного отверждения (12–20 минут при 180–200 °C). ИК разгоняет процесс и фиксирует порошок, конвекция добирает температуру в глубине металла и скрытых зонах.

Какие ИК-излучатели используются в полимеризации порошка?

Чаще всего средневолновые (длина волны 2–8 мкм) и коротковолновые (0,78–2 мкм). Коротковолновые мощнее, разогревают металл за секунды, но требуют точного расчёта расстояния до детали. Средневолновые мягче, дают более равномерный прогрев, подходят для смешанных партий.

Для самодельной камеры — ИК или конвекция на ТЭНах?

Почти всегда конвекция на ТЭНах. ИК требует расчёта плотности излучения под конкретную деталь, правильного расстояния и однородности типов изделий. Конвекционная камера с вентилятором и ТЭНами прощает разброс деталей по размеру и геометрии, проще в наладке и не создаёт зон перегрева.

Как ИК влияет на порошок при неправильном расстоянии?

При слишком малом расстоянии или слишком высокой плотности излучения порошок перегревается локально: желтеет, образует кратеры, теряет адгезию. При большом расстоянии — недостаточная температура, порошок не гелирует. Рабочее расстояние для большинства средневолновых панелей — 150–300 мм от поверхности детали.

Главная / ИК / конвекция

ИК или конвекционная камера полимеризации: что выбрать

Короткий ответ

Плоские детали, однородный поток, конвейер — ИК даёт гелеобразование за 15–60 секунд против 10–15 минут на конвекции. Трубы, решётки, профили, сложные отливки — только конвекция: ИК не нагреет то, что в тени. Универсальная самодельная камера под разные детали — конвекция на ТЭНах без вариантов.

Порошковая краска горит при 180–200 °C ровно 15–20 минут — это факт, зафиксированный на каждом паспорте краски. Но то, как именно металл достигает этой температуры, делает ИК и конвекцию принципиально разными инструментами. Разобьём на физику, а потом — на конкретные ситуации.

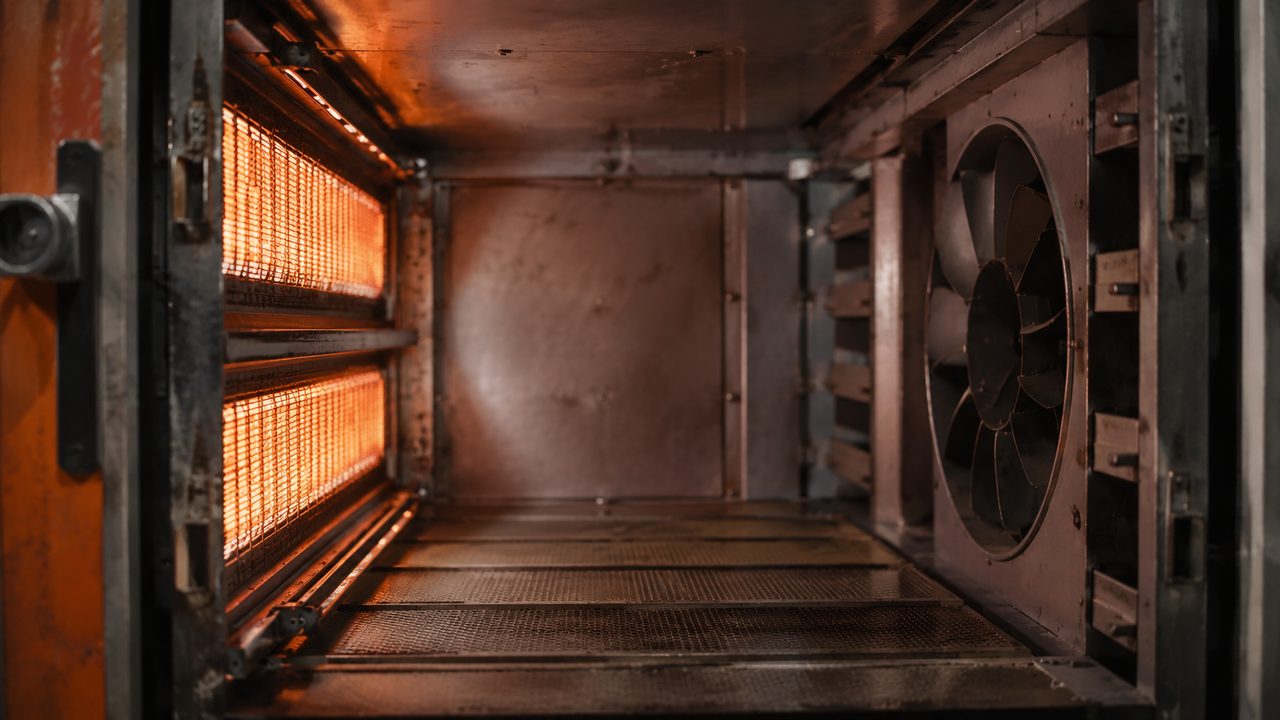

Сравнение инфракрасного и конвекционного нагрева при полимеризации порошка — fig.01 — слева ИК-панели нагревают поверхность напрямую, справа конвекция обтекает деталь со всех сторон

01 / физикаДва принципа — принципиально разная физика

Конвекционная камера работает по понятной цепочке: ТЭН нагревает воздух, вентилятор гонит горячий воздух в камеру, воздух отдаёт тепло детали через конвекцию и частично через инфракрасное излучение стенок. Деталь прогревается медленно — воздух плохой теплоноситель, его теплоёмкость в 1000 раз ниже металла. Зато воздух обтекает деталь со всех сторон: внутри трубы, за рёбрами, в пазах. Геометрия детали не важна.

Инфракрасный нагрев работает иначе. Излучатель испускает электромагнитное излучение в диапазоне 0,78–8 мкм. Металл поглощает его и разогревается напрямую, без посредника в виде воздуха. Скорость впечатляет: поверхность детали выходит на 180 °C за 15–40 секунд при коротковолновом ИК. Но здесь жёсткое ограничение — излучение распространяется прямолинейно. Что не видит излучатель, то не нагревается.

Почему порошок в скрытых зонах не полимеризуется при ИК?

Фотоны ИК не огибают углы. Обратная сторона пластины, внутренность трубы, ребро швеллера в тени — туда излучение не попадает. Температура на этих участках остаётся низкой: порошок либо не гелирует вообще, либо отслаивается через несколько дней. Конвекция эту проблему обходит полностью.

02 / сравнениеОчная ставка: таблица по критериям

Ниже — сравнение двух принципов нагрева по параметрам, которые реально влияют на выбор оборудования.

Критерий	Конвекция (ТЭН+вентилятор)	Инфракрасный нагрев
Выход поверхности на 180 °C	8–20 мин с момента загрузки	15–60 сек
Равномерность по детали	высокая, воздух обтекает	зависит от геометрии
Сложная геометрия (трубы, решётки)	без ограничений	тени остаются холодными
Энергозатраты на деталь	выше (греем весь объём)	ниже (только деталь)
Стоимость оборудования	ниже	выше
Универсальность деталей	любые	однородный плоский поток
Монтаж / наладка	проще	требует расчёта плотности

03 / ик-победаГде ИК реально выигрывает

Конвейерная линия с однотипными плоскими деталями — территория ИК. Листы, панели, фасадные профили без внутренних полостей, диски с открытой геометрией — излучатель «видит» всю поверхность одновременно. Гелеобразование за 15–40 секунд фиксирует порошок и позволяет двигать деталь по конвейеру без риска осыпания незапечённого покрытия.

Локальный догрев и зонная полимеризация — ещё одна ниша ИК. Когда нужно запечь порошок на конкретном участке большой конструкции или разогреть отдельный элемент без загрузки детали в печь целиком, переносная ИК-панель решает задачу за минуты. Конвекционная камера для этого не подходит физически.

Тонкий листовой металл 0,5–1,5 мм — дополнительный аргумент. Тонкий лист имеет малую тепловую массу и быстро реагирует на излучение. Конвекция тоже его прогреет, но медленнее, и за лишние минуты в камере тонкий металл рискует повести.

Можно ли ИК использовать для автомобильных дисков?

Диск — сложная геометрия: центральная часть, спицы, ободок, внутренняя кромка. Даже с нескольких сторон излучатели не охватят все тени. Для дисков конвекция предпочтительнее — читайте подробнее в статье про печь для покраски дисков.

Какие краски особенно выигрывают от ИК?

Краски с коротким временем гелеобразования и термочувствительные, где каждая лишняя минута при высокой температуре ухудшает покрытие. Для них быстрый выход на режим и минимальная выдержка при пиковой температуре — плюс.

04 / ик-проигрышГде ИК не справляется — нужна конвекция

Профильный металл, квадратные трубы, решётки, рамы, сварные конструкции с внутренними полостями — это список деталей, которые нельзя нормально обработать чистым ИК. Внутренняя поверхность трубы не видит ни один излучатель при любом расположении. Температура там будет на 40–80 °C ниже наружной — порошок не гелирует, адгезия нулевая.

Литьё и отливки с рёбрами жёсткости — аналогичная ситуация. Рёбра создают тени. При ИК-нагреве ребро, обращённое к излучателю, перегревается (краска желтеет, кратеры), а основание ребра в тени остаётся непропечённым. Конвекция с хорошим вентилятором этой проблемы лишена — воздух заходит в любую щель.

Признак проблемы ИК на сложных деталях

Если после ИК-полимеризации порошок отслаивается в «неожиданных» местах — почти всегда это зоны теневого нагрева. Проверьте пирометром сразу после выгрузки: разница между нагретой и теневой поверхностями покажет, где ИК не достал. Подробнее о контроле температуры детали — в статье про пирометр и замер температуры.

Можно ли решить проблему теней поворотом детали под ИК?

Частично. На конвейерах иногда ставят вращение детали перед ИК-зоной. Но для сложных отливок с глухими полостями вращение не помогает — излучатель всё равно не заглянет внутрь. Это компромисс, который работает только на симметричных деталях без слепых зон.

05 / комбиКомбинированные линии ИК+конвекция

Промышленное решение для высокопроизводительных линий — последовательные зоны. Сначала деталь проходит ИК-зону: 15–60 секунд излучения фиксируют порошок (гелеобразование), покрытие перестаёт осыпаться и деталь можно двигать. Затем конвекционная зона даёт полное отверждение за 12–20 минут при 180–200 °C, прогревая металл насквозь и в скрытых зонах.

Такая схема даёт скорость конвейера, сопоставимую с чистым ИК, но не жертвует качеством на сложных деталях. Энергетически эффективнее чистой конвекции: ИК-зона короткая, конвекционная зона меньше по длине, потому что деталь заходит туда уже с предварительно нагретой поверхностью.

Имеет ли смысл комби-схема для небольшого участка?

Для штучного производства и мелких партий — нет. Комбинированная линия оправдана при потоке от 200–300 деталей в смену и устойчивой номенклатуре. На разовой покраске сложность монтажа двух зон не отбивается никакой скоростью.

Нужен ли разрыв между ИК и конвекционной зоной?

Обычно нет. Детали идут напрямую из ИК в конвекционный тоннель. Важнее — скорость конвейера: деталь должна входить в конвекцию с уже гелированным порошком, но без перегрева поверхности сверх нормы.

06 / самоделДля самодельной камеры — почти всегда конвекция

Собрать ИК-камеру своими руками технически возможно, но это ловушка для тех, кто ещё не знает свой поток. ИК-нагрев требует расчёта плотности излучения для конкретной детали: расстояние от панели до металла, количество излучателей, равномерность перекрытия площади. Ошибка в любом из этих параметров — перегрев одних зон и недогрев других, брак на выходе.

Конвекционная камера на ТЭНах прощает разброс деталей. Загрузил стул и решётку одновременно — оба прогреются. Поставил ТЭНы по расчёту под объём камеры — и всё, наладка сводится к калибровке термопары. Про расчёт мощности и подбор нагревателей — подробнее в статье какой ТЭН для камеры полимеризации выбрать.

Равномерность нагрева в конвекционной камере определяет вентилятор, а не геометрия детали. Неправильно организованный воздухообмен — и в разных углах камеры будут разные температуры. Как решается эта задача — в статье про неравномерный нагрев и вентилятор.

При каких условиях ИК оправдан в самодельной установке?

Когда есть чёткий однородный поток: например, только листы металла одного размера или только панели ворот. Тогда расстояние от излучателя рассчитывается один раз и не меняется. Если деталь меняется от партии к партии — конвекция даёт стабильный результат без пересчёта параметров.

07 / выводКак принять решение

Два вопроса, которые закрывают выбор. Первый: ваши детали однородны по геометрии и плоские? Если да — ИК имеет смысл рассматривать. Если нет — конвекция без обсуждений. Второй: у вас есть устойчивый поток от 100–150 деталей в смену? Если нет — экономия ИК на энергии не покрывает дополнительную стоимость оборудования и сложность настройки.

Про ещё одну развилку выбора — газ против электричества — читайте в статье газовая или электрическая камера полимеризации. А о том, как правильно выдержать время и температуру уже в работающей камере — в статье про режимы полимеризации.
