Порошковая покраска запорной арматуры и фланцев
На задвижке, кране и фланце порошком красят только корпус, крышку и маховик, ради антикора. Всё, что отвечает за герметичность и ход, закрывают: зеркало уплотнения, седло, резьбу под шпиндель, шток и привалочную плоскость фланца под прокладку. Причина одна: порошок это лишние 60–100 мкм на сторону. Для резьбовой пары с зазором 100–300 мкм и для притёртого уплотнения это ступенька, которая клинит ход и рвёт герметичность.

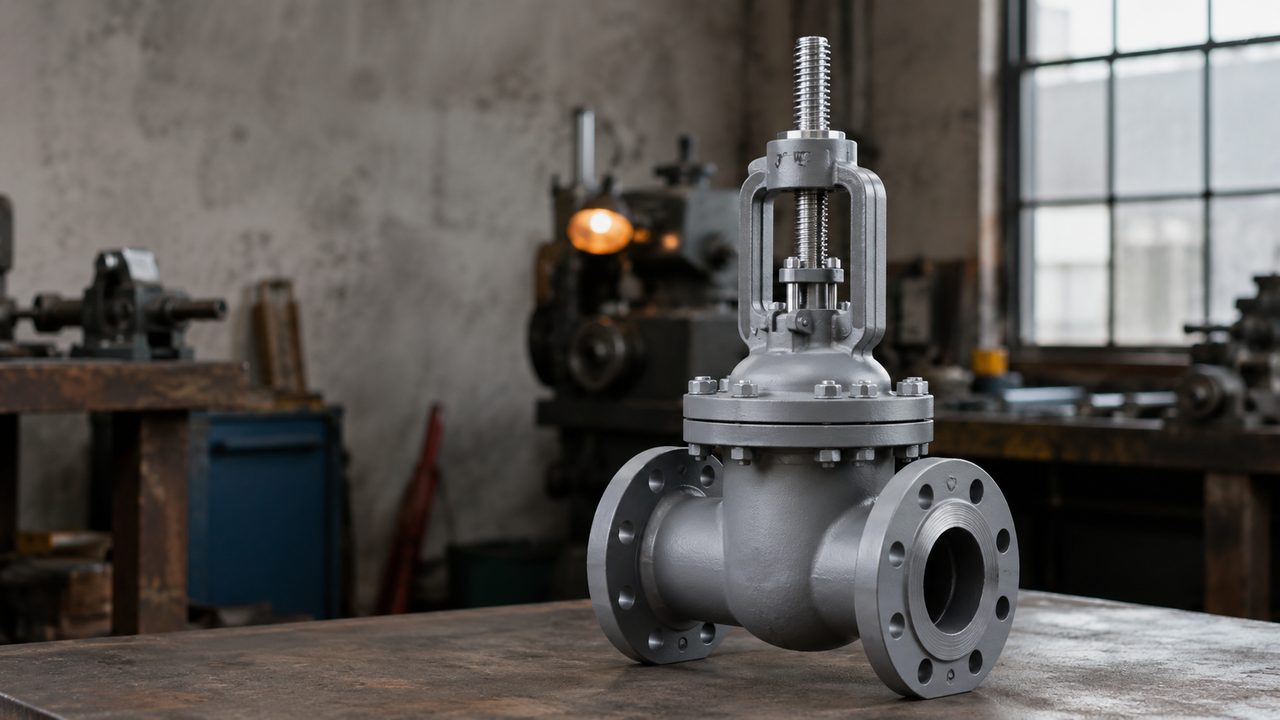

Чугунную задвижку Ду150 привозят на покраску прямо с трассы: фланцы в потёках ржавчины, корпус в остатках битума, шпиндель в старой смазке. Заказчику надо «покрасить всю в серый». Но покрась её целиком, включая привалочные плоскости и резьбу под шток, и на монтаже задвижка либо не сядет на фланец ровно, либо не откроется. Порошок это не тонкий лак, а полимерная плёнка в десятки микрон, и на арматуре эти микроны решают, потечёт соединение или нет. Разберём, что тут закрашивать, а что глухо маскировать, и почему.
Что на арматуре нельзя закрашивать
Арматура это не декоративная деталь, а прибор с посадками в микронах. У неё есть поверхности, которые должны прилегать, скользить и уплотнять по голому металлу. Любая плёнка на них это либо течь, либо заклинивание. Прежде чем везти деталь в камеру, её мысленно делят на две зоны: тело под антикор и рабочие поверхности под маскировку.
| Элемент арматуры | Красить или маскировать | Почему |
|---|---|---|
| Корпус, крышка, бонка | красить | антикор и декор, рабочих посадок нет |
| Маховик, рукоятка | красить | декор, не рабочая пара |
| Привалочная плоскость фланца под прокладку | маскировать | лишние 60–100 мкм ломают обжатие прокладки |
| Зеркало уплотнения: клин, шар, диск, седло | маскировать | притёртая поверхность, слой краски даёт течь и задир |
| Шток, шпиндель | маскировать | скользящая пара, плёнка клинит ход |
| Резьба под шпиндель, резьба присоединения | маскировать | зазор пары 100–300 мкм, краска его съедает |
| Отверстия под шпильки фланца | маскировать | крепёж не пройдёт через закрашенное отверстие |
| Контакт заземления | маскировать | полимер изолятор, теряется проводимость |
Логика вся строится вокруг одного: где металл работает на прилегание или на скольжение, там краски быть не должно. Тело корпуса красят без оглядки, оно только выигрывает от плёнки. Общий подход к закрытию таких зон разобран в статье про маскировку перед покраской.
Почему лишние 60–100 мкм ломают посадку и герметичность
Тут вся арифметика. Порошковое покрытие ложится слоем 60–120 мкм, на арматуре под антикор обычно 80–100 мкм. Кажется, что это тоньше волоса, но посадки в арматуре ещё тоньше.
Возьмём резьбу под шпиндель. Метрическая резьба с полем допуска 6H на гайке и 6g на винте по ГОСТ 16093-81 имеет суммарный диаметральный зазор всего 100–300 мкм. Теперь покрасим и стенки резьбы: слой садится с обеих сторон, то есть на диаметр набегает 120–200 мкм. Зазор закрыт полностью. Шпиндель либо не заходит, либо идёт с натягом и на первом же обороте срезает витки вместе с краской. То же с любой присоединительной резьбой: гайка не свинчивается.

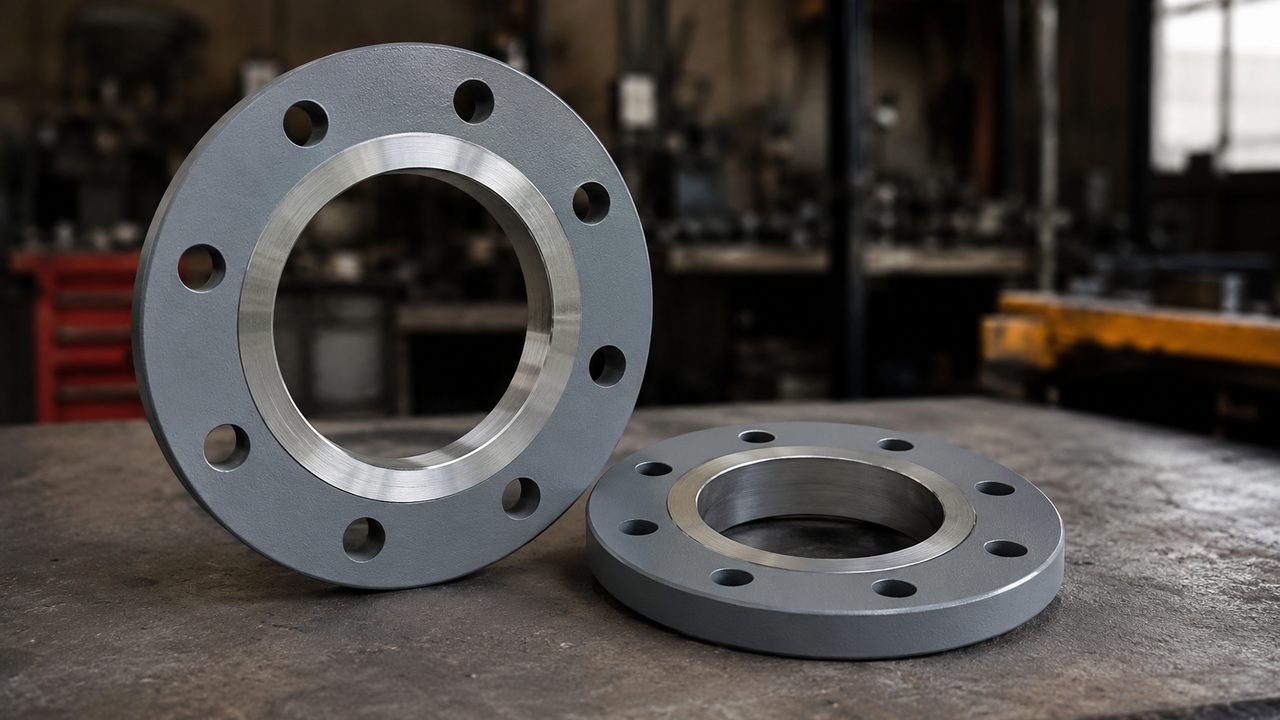

С фланцем механика другая, но итог тот же. Привалочная плоскость под прокладку должна прилегать к ответному фланцу ровно, чтобы прокладка обжалась по всей окружности одинаково. Если под прокладкой лежит слой краски 60–100 мкм, получается мягкая неровная подложка. При затяжке шпилек прокладка обжимается неравномерно, в одном секторе перетянута, в другом недожата, и соединение начинает сопливить. Плюс полимер под нагрузкой и температурой ползёт, затяжка ослабевает за месяц.
Чем маскируют: заглушки, колпачки, ленты
Малярный скотч из авторемонта в камере не живёт: при 180 °C он обугливается и приваривается к детали. Маскируют термостойкими средствами, каждое под свою зону.
- Силиконовые заглушки и колпачки, держат до 315 °C, многоразовые. Заглушка в отверстие, колпачок на наружную резьбу или на конец штока.
- Полиимидная лента (каптон) до 260 °C и полиэфирная до 200 °C, для кромок, узких плоскостей и обмотки штока.
- Магнитные маски, плоские магниты закрывают привалочную плоскость фланца, прижимаются ровно и снимаются без следа.
- Пробки и высокотемпературная замазка в резьбовые гнёзда под шпильки.
Заглушку под внутреннюю резьбу берут с внутренним диаметром на 0,3–0,7 мм меньше наружного диаметра резьбы, тогда она сидит плотно и порошок не подлезает под край. После полимеризации маскировку снимают на тёплой детали, силикон отходит легче.
Проще потратить пять минут на заглушки, чем потом на монтаже объяснять, почему задвижка не садится на фланец. Снять краску с резьбы в поле нечем, деталь едет обратно в цех.
практика покраски трубопроводной арматуры
- резьбы наружные и внутренние закрыты колпачками и заглушками;
- привалочные плоскости фланцев под магнитами или лентой;
- шток и зеркало уплотнения закрыты или сняты;
- отверстия под шпильки заглушены;
- контакт заземления закрыт.
Зачем красят чугунный корпус и как его готовят
Если рабочие поверхности всё равно маскируют, зачем городить покраску? Ради корпуса. Чугунная задвижка живёт в колодце, в грунте или под открытым небом, где влага и грунт съедают литьё быстрее, чем кажется. Старую защиту делали битумом, он трескается и отслаивается за пару сезонов. Порошковая плёнка плотнее и держит скол лучше, а на сколе выручает цинконаполненный грунт.
Чугун капризен в подготовке. Литьё пористое, в порах за годы работы накопились масло, влага и воздух. При выходе на 180 °C всё это расширяется и прорывается через плавящийся порошок кратерами и точечными проколами. Лечится дегазацией: корпус прогревают в камере без порошка при 200–230 °C около 30–60 минут, газ выходит через открытую поверхность заранее. Механизм тот же, что в разборе про дегазацию литья, а по самому чугуну есть отдельная статья про покраску чугуна и литья.
Схема под улицу и грунт: эпокси-грунт или цинкнаполненный грунт плюс полиэфировый верх, 80–120 мкм. Для мокрых колодцев берут дуплекс, горячий цинк плюс порошок. Массивный чугунный корпус греется медленнее тонкого маховика, поэтому режим отверждения считают по металлу детали, а не по воздуху камеры, и мерят пирометром, как в материале про контроль температуры детали. Толщину и число слоёв под антикор подбирают по разбору про толщину покрытия.
