Маскировка перед порошковой покраской: чем закрыть резьбу и отверстия
Перед полимеризацией закрывают всё, где краска мешает: резьбу, посадки под подшипник, шлицы, уплотнительные канавки и точку контакта заземления. Обычный малярный скотч не годится — при 180–200 °C он обугливается и оставляет клей. Работают термоскотч (полиимид до 260 °C, ПЭТ до 204 °C) и многоразовые силиконовые заглушки до 316 °C: пробка в отверстие, колпачок на шпильку.
Кронштейн вернули с рекламацией: болт М10 не заходит в резьбовое гнездо. Резьбу закрасили порошком, плёнка легла толщиной 80 мкм на стенку витка — диаметр под болт ушёл, крепёж клинит. Прогонка метчиком по свежему покрытию рвёт плёнку рядом, и деталь идёт в перекрас. Всё это лечится одной силиконовой пробкой, вставленной до напыления.
01 / что закрыватьПоверхности, которые краска портит
Порошковое покрытие добавляет к размеру от 60 до 120 мкм на сторону. Для декоративной поверхности это незаметно, но для сопрягаемых деталей — брак. Список того, что закрывают всегда:
- Резьба. И внутренняя, и наружная. Плёнка на витках увеличивает натяг, крепёж не идёт или срывает резьбу.
- Посадки под подшипник. Здесь допуск в сотках. Слой 80 мкм превращает посадку с натягом в клин или, наоборот, убивает натяг.
- Контакты заземления и массы. Плёнка порошка — диэлектрик. Закрашенная клемма или точка массы перестаёт проводить.
- Шлицы и зубья. Профиль зуба меняется, сопряжение с ответной деталью заклинивает.
- Уплотнительные канавки под кольца. Изменение геометрии канавки убивает герметичность.
- Базовые и опорные торцы. Всё, что упирается в другую деталь по плоскости с точным размером.
Отдельный случай — точка подвеса на крючке. Там краска не нужна по другой причине: через неё идёт заземление детали при напылении. Подробнее про цепь массы — в статье про оснастку и заземление.
Насколько сильно порошок меняет диаметр резьбы?
02 / термоскотчТри типа ленты и их пределы
Главное требование к маскировочной ленте — держать температуру печи без плавления, усадки и клеевого следа. Обычный малярный скотч это требование проваливает. Рабочих вариантов три.
| Лента | Предел, °C | Где применяют |
|---|---|---|
| Полиимидная (каптон), клей силиконовый | 260, кратко >371 | горячие и затяжные циклы, острые линии |
| ПЭТ полиэстер зелёная, клей силиконовый | 204 | стандарт 180–200 °C, прямые кромки |
| Алюминиевая фольга на липком слое | по клею, до 200+ | кромки, отражение тепла, притирка к рельефу |
Зелёная ПЭТ-лента полупрозрачна: видно линию под ней, удобно вести кромку по метке. Прочная на разрыв, снимается одним куском с большой площади. Для режима 180–200 °C это рабочая лошадка. Каптон берут, когда цикл горячее или длиннее: держит 260 °C непрерывно, кратко переносит выше 371 °C. Важный нюанс — клей у каптона должен быть силиконовый; акриловый выше 260 °C деградирует и оставляет тяжёлый остаток.
Алюминиевый скотч хорош там, где нужно притереть маску к рельефу или отразить тепло от чувствительной зоны. Фольга гнётся и повторяет форму, но по краю линия менее чёткая, чем у плёночной ленты.
03 / заглушкиСиликоновые пробки и колпачки

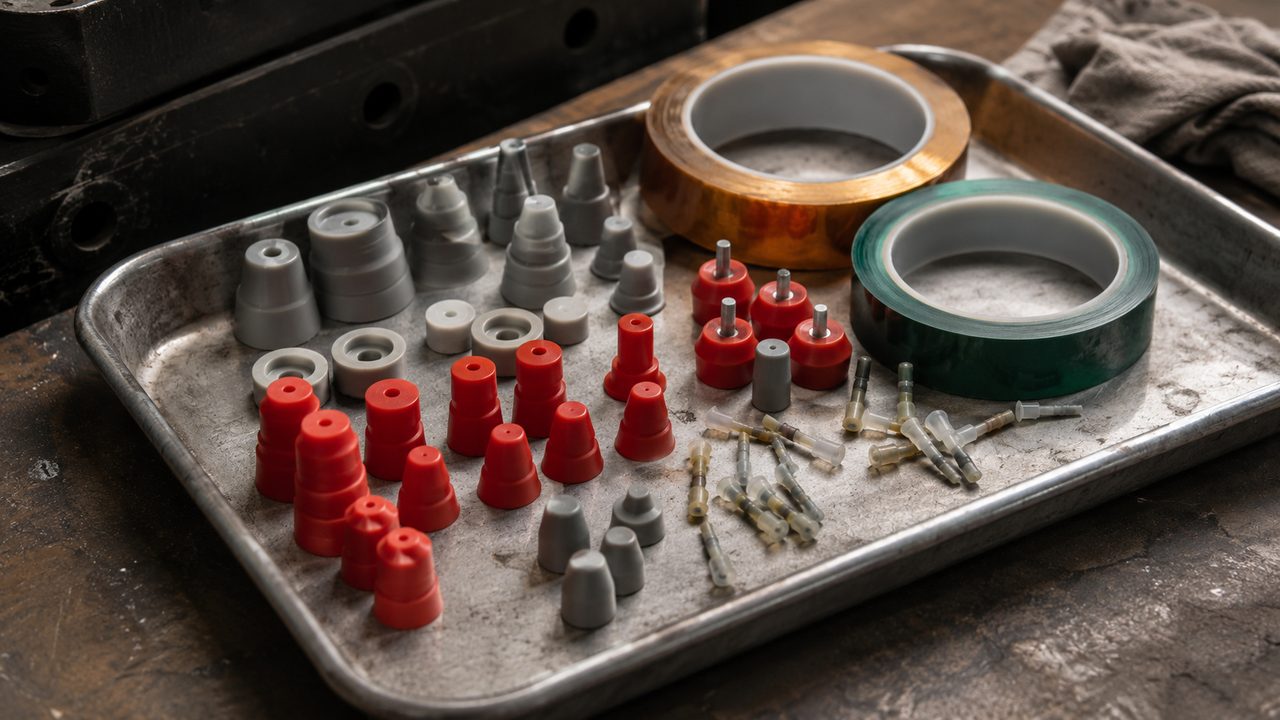

Для отверстий и резьбы лента неудобна: её долго крутить, кромка получается неровной. Быстрее и чище работают силиконовые заглушки. Силикон держит до 316 °C, детали многоразовые, при 180–200 °C один комплект выдерживает десятки циклов.
Логика простая: в отверстие ставят пробку по внутреннему диаметру, на выступ или шпильку надевают колпачок по наружному. Конусные пробки универсальны — работают и как пробка в отверстие, и как колпачок на выступ, потому что конус сам подбирает диаметр по глубине посадки.
| Тип заглушки | Что закрывает | Размерный ряд |
|---|---|---|
| Конусная пробка | отверстия, внутренняя резьба | 1,6–19 мм, XL до 36 мм |
| Колпачок | шпильки, штуцеры, наружная резьба | по наружному Ø выступа |
| Пробка первой резьбы (pull-tab) | первый виток внутренней резьбы | под стандартный ряд метрики |
| Силиконовый шнур / лента | длинные канавки, пазы | режется по месту |
Пробка первой резьбы — отдельный тип: закрывает вход в резьбовое гнездо и имеет ярлычок для установки и снятия. Удобно, когда резьба глухая и глубоко посаженную обычную пробку потом трудно вытащить. Наборы-ассорти на 160 штук закрывают почти любой типоразмер под рукой.
Пробка меньше отверстия — что будет?
Чем закрыть длинную канавку под уплотнение?
04 / резьбаВнутренняя пробкой, наружная колпачком

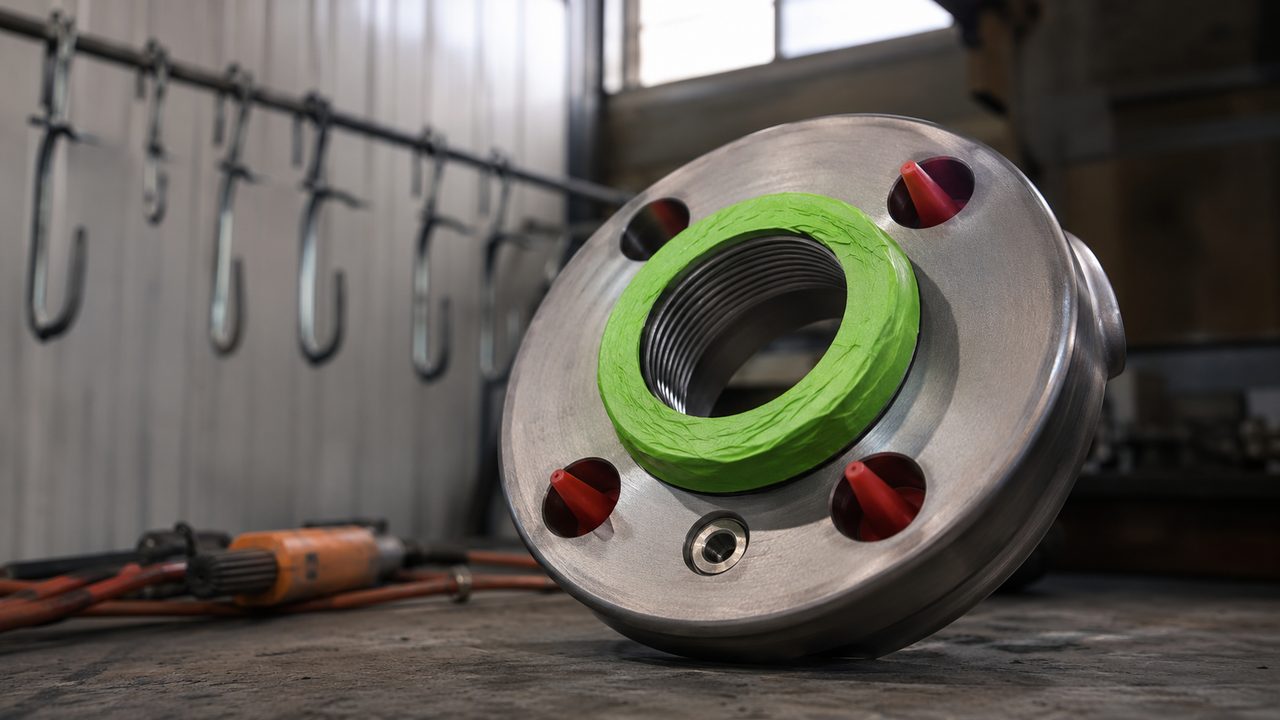

Разбор по типам, потому что это самая частая ошибка. Внутреннюю резьбу (гнездо, гайку, резьбовое отверстие) закрывают пробкой: конус входит в отверстие и распирает первые витки, порошок к ним не подлетает. Если резьба сквозная и важна вся длина — берут пробку подлиннее или ставят пробки с двух сторон.

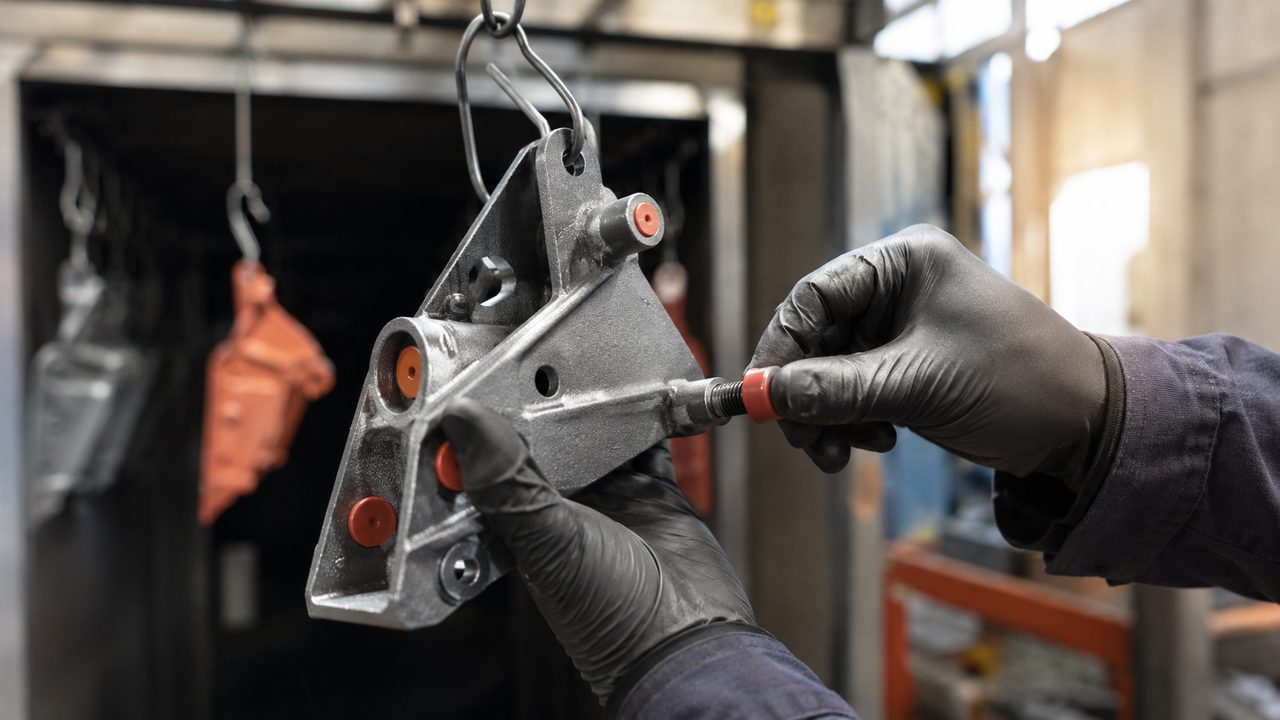

Наружную резьбу (шпильку, болт, штуцер) закрывают колпачком: он надевается сверху и полностью укрывает витки. Колпачок должен садиться с натягом до основания резьбы, иначе у корня останется открытая полоска, которую закрасит.
Для точных резьб под ответственный крепёж поверх заглушки иногда домётывают виток термоскотча по кромке — так исключают затекание порошка по границе пробки и металла. Приём избыточный для обычного крепежа, но оправдан для регулируемых резьб и юстировочных винтов.
Резьбовую шпильку проще закрыть колпачком или обмотать лентой?
05 / заземлениеКонтакт массы нельзя закрашивать
Отдельная ошибка с дорогой ценой — закрыть или закрасить точку заземления там, где деталь работает под напряжением или в цепи массы. Клемма, площадка под болт массы, контактная поверхность разъёма: плёнка порошка 80 мкм изолирует их наглухо, и узел перестаёт проводить.
Здесь маскировка работает наоборот: не закрыть от краски декоративную зону, а сохранить чистый металл на функциональном контакте. Площадку закрывают колпачком или кружком термоскотча по размеру пятна контакта. После полимеризации маску снимают, под ней остаётся голый металл.
Не путать с точкой подвеса на крючке при напылении: та нужна, чтобы деталь держала заряд в процессе окраски, и её как раз не маскируют. Сопротивление контакта в цепи заземления при напылении должно быть менее 1 Ом — про это в статье про адгезию и заряд порошка.
06 / прижимЗатекание под маску и как его убрать
Порошок сухой и текучий, при напылении он проникает в любую щель шире 0,1 мм. Если лента прижата плохо или пробка сидит с зазором — под маску подлетают частицы, а при полимеризации расплав растекается по краю. Кромка получается размытой, с наплывом.
Что убирает затекание:
- Ленту прикатывают жёстким роликом или ногтем по всей длине кромки, особенно на изгибах и углах.
- Пробку подбирают с натягом, чтобы конус распирал стенку отверстия, а не болтался.
- На стыках двух лент делают нахлёст 3–5 мм, а не встык — встык порошок находит щель.
- Обезжиривают поверхность под лентой: на масляной плёнке клей держит хуже и кромка отходит в печи.
Обратная сторона — снятие. Маску тянут после остывания детали до 40–60 °C, пока покрытие ещё чуть тёплое: горячую свежую плёнку край ленты может смазать, холодную застывшую — сколоть по границе. Полиимидную ленту снимают под острым углом к поверхности, тогда линия остаётся чёткой.
Порошок затёк под ленту — что делать?
07 / выборЧто взять под свою деталь
Собираем по задаче. Прямые кромки на плоскости — зелёная ПЭТ-лента, прочная и снимается одним куском. Горячий или долгий режим, острая линия без наплыва — полиимидный каптон. Круглые отверстия и резьбовые гнёзда — конусные пробки. Шпильки и наружная резьба — колпачки. Длинные канавки — силиконовый шнур. Точка массы — колпачок или кружок термоскотча.
Заглушки берут набором-ассорти: диапазон 1,6–19 мм перекрывает почти всё на кронштейнах и корпусах, XL-набор добавляет отверстия до 36 мм. Ленту — два рулона: ПЭТ на каждый день и каптон под ответственные детали. Этого хватает, чтобы не отправлять партию в перекрас из-за закрашенной резьбы.
Режим печи под конкретную деталь и толщину слоя разбираем отдельно — см. температуру и время полимеризации. А если маска нужна из-за многослойной покраски двумя цветами, порядок нанесения и запекания слоёв смотрите в материале про двухслойное покрытие.
