Двухслойное порошковое покрытие: грунт и верхний слой
Двухслойка это не про два цвета, а про то, сколько раз греется печь. Грунт можно довести до геля (200 °C на 2–3 мин, до липкого) и добить верх в общем полном цикле, тогда камера отрабатывает один длинный прогон. Либо запечь грунт полностью, остудить деталь ниже 40 °C, нанести верх и прогнать печь второй раз, это удвоенное время камеры и электричество. Цинк-грунт (96 % цинка) берут для улицы и категорий до C5-M. В сухом помещении второй слой чаще лишний.
Полностью запечённый грунт держит верхний слой хуже, чем недопечённый. Это контринтуитивно: кажется, что чем твёрже основа, тем крепче на ней сидит краска. На деле сшитая эпоксидная плёнка гладкая и химически инертна, верхнему порошку не за что зацепиться, и он отслаивается пластами. Поэтому промышленная двухслойка живёт на неполной полимеризации грунта, а вся разница для владельца камеры в том, займёт покрытие одну загрузку печи или две. Разберём оба сценария по цифрам режима и по расходу.
01 / развилкаГель или полный прогон: две стратегии грунта

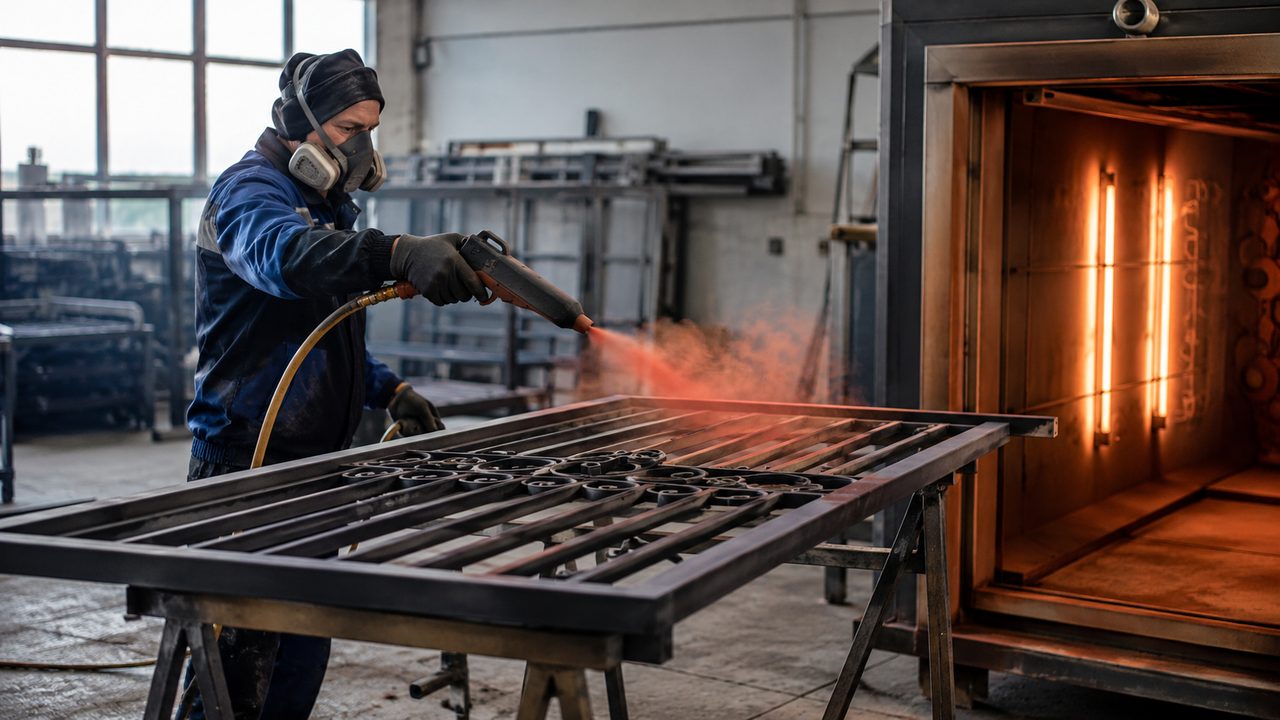

Есть ровно два способа положить второй порошок на первый, и они по-разному нагружают печь. Первый: грунт напыляют, деталь заводят в камеру и держат не до полной полимеризации, а до геля, когда порошок оплавился, разлился, но ещё липкий и химически активный. Деталь достают, остужают до тёплого, напыляют верх и возвращают в печь на полный цикл. Оба слоя сшиваются вместе. Печь при этом работает почти непрерывно, с короткой паузой на напыление.
Второй способ: грунт полимеризуют полностью, как обычное покрытие, выдержка 10–20 мин при металле 177–204 °C. Деталь остужают ниже 40 °C, наносят верх и грузят в печь ещё раз на полный цикл. Это два самостоятельных прогона камеры. По качеству межслойной сцепки такой путь слабее, зато грунт можно проверить и, если надо, подшлифовать перед верхом.
Что такое «сырой по сырому» и это то же самое, что гель?
02 / гельНеполная полимеризация: окно «на липкое»

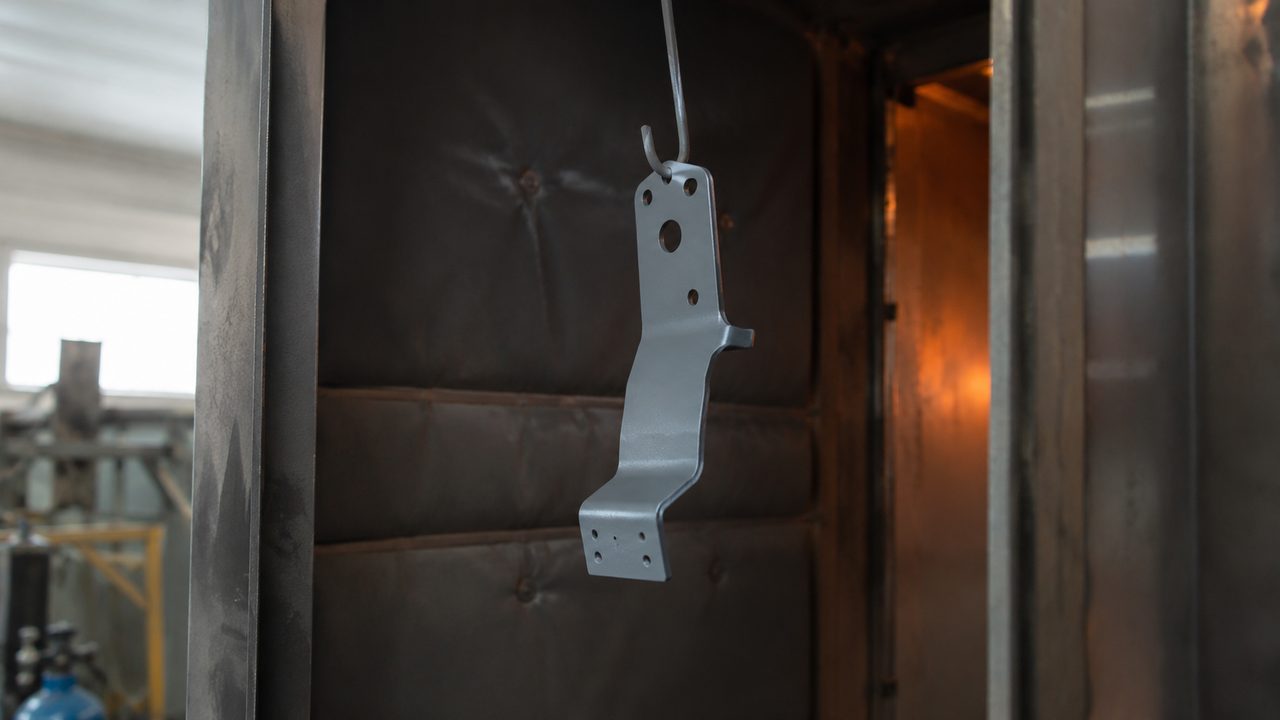

Гель это не «недодержал по недосмотру», а точный режим с узким окном. По данным TIGER, грунт доводят до геля на 200 °C за 2–3 мин либо на 170 °C за 5–10 мин по температуре металла. Для спец-порошков (металлик, хром, кэнди) окно длиннее: 200 °C на 7,5–10 мин. Раньше времени достанете, грунт потечёт под весом верха; передержите, он сошьётся и адгезию потеряете.
Контролировать надо температуру металла, а не воздуха в камере. Тонкая деталь набирает 200 °C за пару минут, массивная станина полчаса, и таймер на печи тут врёт. Мерить лучше пирометром или термопарой по детали, привязывая старт геля к моменту, когда сам металл вышел на температуру. После геля деталь остужают до 79–93 °C: холоднее плохо ложится напыление, горячее оплавляет верх на лету.
| Стадия грунта | Температура металла | Время |
|---|---|---|
| Гель, обычный порошок | 200 °C | 2,5–5 мин |
| Гель, обычный порошок | 170 °C | 5–10 мин |
| Гель, металлик/хром | 200 °C | 7,5–10 мин |
| Гель, металлик/хром | 170 °C | 10–15 мин |
| Остывание под верх | 79–93 °C | до напыления |
| Полный цикл (оба слоя) | 177–204 °C | 10–20 мин |
Как понять, что грунт дошёл до геля?
03 / полныйПолный прогон грунта: когда без остывания нельзя
Гель хорош, но не всегда возможен. Полный прогон грунта с полным остыванием берут в трёх случаях. Первый: грунт и верх несовместимы по химии и режиму, и производитель прямо требует отвердить первый слой до конца. Второй: между грунтом и верхом нужна механическая операция, шлифовка наплывов или шпатлёвка сколов, а по гелю шкуркой не пройдёшься. Третий: партии разнесены по времени, грунт сегодня, верх завтра, и держать деталь на липкой стадии дольше 12 часов нельзя.
Расплата за полный прогон это удвоенное время камеры. Печь выходит на режим, держит грунт 10–20 мин, потом деталь надо полностью остудить ниже 40 °C перед напылением верха, иначе порошок спечётся о горячий металл до полимеризации. Пока деталь остывает, печь либо стоит, либо греет следующую партию. Логистику двух заходов в одну тупиковую камеру надо планировать заранее, иначе участок встаёт в очередь к печи.
Обязательно остужать грунт ниже 40 °C перед верхом?
04 / цинкЦинк-грунт: катодная защита для улицы
Обычный эпоксидный грунт под порошок работает барьером: перекрывает поры и выравнивает основу. Цинконаполненный грунт добавляет вторую линию защиты. Цинка в нём не меньше 96 % в сухом остатке, и он работает как в оцинковке: при царапине до металла цинк корродирует первым, отдавая себя вместо стали. Это катодная защита, барьер её не даёт. Поэтому для улицы, влажного цеха и среды с солью грунт берут именно цинковый.
Пара цинк-грунт плюс полиэфирный верх закрывает категории коррозии до C5-M по ISO 12944, это морская и промышленная атмосфера. Внутри сухого дома такая защита избыточна. Полимеризуют цинк-грунт в том же диапазоне 180–200 °C, но следят за толщиной: слишком толстый цинковый слой хуже сцепляется с верхом и может пузыриться. Разбор поведения цинка при нагреве есть в материале про полимеризацию оцинковки.
Цинк-грунт заменяет горячее цинкование?
05 / адгезияПочему запечённый грунт отслаивает верх
Механика простая. Порошковое покрытие сшивается в трёхмерную сетку при полимеризации. Пока сшивка идёт, на поверхности остаются свободные активные группы, за которые цепляется следующий слой. Когда грунт отвердел полностью, сетка замкнута, поверхность гладкая и химически мёртвая. Верхнему порошку не с чем реагировать, он держится только механически, за микрорельеф, а его у гладкого грунта почти нет.
Результат виден не сразу. Свежая двухслойка на полностью запечённом грунте выглядит нормально, но при ударе, изгибе или первом же морозе верх отскакивает от грунта пластами, оставляя грунт на металле. Это классическое межслойное расслоение, и лечится оно не толщиной, а возвратом к гелю. Если же полный прогон грунта неизбежен, поверхность перед верхом матуют мелкой шкуркой, чтобы дать верху механическое зацепление. Общий механизм отслаивания покрытия разобран отдельно.
Грунт запекли «как положено» на полный цикл, обрадовались твёрдой основе, положили верх без матования. Через месяц эксплуатации на улице верх сходит лоскутами. Полностью отвердевший грунт под порошок это почти всегда либо гель, либо обязательная механическая подготовка перед верхом.
06 / экономикаЦена двойного цикла: печь, ток, порошок ×2
Двухслойка дороже однослойки по трём статьям, и печь тут главная. Порошка уходит вдвое: два слоя по 40–80 мкм вместо одного. Времени камеры больше: при полном прогоне это два цикла нагрева и выдержки, а нагрев холодной печи самый затратный участок. Электричество на участке порошковой покраски это 15–30 % операционных затрат, и второй прогон бьёт именно по нему.
Метод геля частично спасает. Печь не остывает между слоями, значит второй раз с нуля не греется, добавляется только пауза на остывание до 79–93 °C и напыление. По электричеству это заметно дешевле двух полных циклов. Поэтому в серийном производстве, где двухслойка обязательна, стараются вести именно гель или «сырой по сырому», сводя два прогона печи к одному длинному. Способы урезать этот расход собраны в материале как снизить расход электричества.
Окупается ли двухслойка вообще?
07 / когдаКогда двухслойка нужна, а когда лишний прогон
Развилка решается средой эксплуатации, а не желанием «сделать покрепче». Двухслойку с цинк-грунтом берут, когда деталь идёт на улицу, в неотапливаемый цех, под соль, реагенты или морской воздух, категории C3 и выше по ISO 12944. Тут грунт даёт катодную защиту, а верх ультрафиолет и цвет, и удвоенный расход печи оправдан продлённым ресурсом. Ворота, ограждения, опоры, автокомпоненты, всё это живёт дольше в два слоя.
А вот мебельная фурнитура, стеллажи для сухого склада, корпуса техники внутри дома в двухслойке не нуждаются. Категория C1–C2, влаги нет, соли нет, один слой 60–80 мкм переживёт само изделие. Второй прогон печи здесь это выброшенные киловатты без выигрыша по ресурсу. Прежде чем заряжать грунт, ответьте на один вопрос: где деталь будет жить. Улица и влага это двухслойка, сухой интерьер это один слой.
