Какая толщина порошкового покрытия считается нормой в микронах?

По ГОСТ 9.410-88 оптимальный диапазон 70–120 мкм, рабочая мишень для гладких глянцевых и матовых 60–80 мкм, для текстурных (шагрень, антик, молотковый) 80–120 мкм. Декоративное покрытие без нагрузки допускают от 40 мкм, защитно-декоративное считают от 80 мкм.

Сколько слоёв порошковой краски наносить, один или два?

Для 90% задач хватает одного слоя 60–100 мкм. Два слоя нужны только там, где требуется 200–300 мкм: антикоррозия на металле для агрессивной среды или толстая текстура. Двойной слой это два полных цикла печи с промежуточным оплавлением первого, а не просто удвоение дозы порошка.

Можно ли красить порошком поверх старого покрытия?

Можно, если старый слой держится намертво и совместим по температуре отверждения. Отслаивающийся или вспучивающийся слой сначала снимают до металла. Старое покрытие добавляет свою толщину и работает как теплоизолятор: печь дольше прогревает деталь насквозь, режим держат ближе к верхней границе времени.

Почему толстый слой порошковой краски трескается и даёт шагрень?

При толщине от 120 мкм расплав не успевает растечься до гелеобразования, поверхность застывает бугристой (шагрень). От 150 мкм добавляются наплывы и внутренние напряжения в плёнке, и при остывании или изгибе детали такой слой трескается. Причина чаще в печи: она не прогрела толстый слой равномерно по глубине.

Что такое недосып и пересып порошка?

Недосып это тонкий слой ниже 40–50 мкм: металл просвечивает, покрытие пятнистое, коррозионной защиты почти нет. Пересып это избыток порошка выше 120–150 мкм: поры, «кипение» плёнки, наплывы. Лечится подачей порошка, напряжением пистолета и временем напыления, а разброс между точками детали не должен превышать 35 мкм.

Как измерить толщину покрытия без лаборатории?

После полимеризации меряют электронным толщиномером: магнитный по стали, вихретоковый по алюминию и оцинковке. Замер делают в нескольких точках, обязательно в середине и по краям детали. До печи толщину сырого напыления оценивают мокрым гребешком, чтобы поймать пересып ещё до оплавления.

Тонкий слой просвечивает металл, что делать?

Поднять дозу порошка и время напыления, проверить заряд пистолета: недозаряженные частицы ложатся рыхло. Догнать толщину вторым проходом до оплавления, а не докрашивать поверх запечённого слоя. Целевая толщина по такому месту 60–80 мкм.

Двойной слой держится лучше одинарного?

Не всегда. Прочность и атмосферостойкость определяет тип смолы, а не толщина. Второй слой повышает коррозионную защиту (60→120 мкм даёт рост стойкости в 2–3 раза), но каждый лишний цикл печи это риск недопёка нижнего слоя и внутренних напряжений. Толще не значит автоматически лучше.

Главная / Покрытие

Толщина покрытия и сколько слоёв порошка

Короткий ответ

Рабочая норма порошкового покрытия это 60–120 мкм: гладкие глянец и мат кладут в 60–80 мкм, текстуру в 80–120 мкм. Один слой закрывает почти все задачи. Толстый слой трескается и шагренит не сам по себе, а когда камера не прогрела его равномерно по глубине.

Один и тот же порошок при 70 мкм даёт гладкую плёнку, а при 160 мкм уже апельсиновую корку и наплывы. Краска та же, пистолет тот же. Разница в толщине и в том, сумела ли печь расплавить весь слой до того, как он начал схватываться. Толщина покрытия это не косметика, а тепловая масса, которую камера обязана прогреть насквозь.

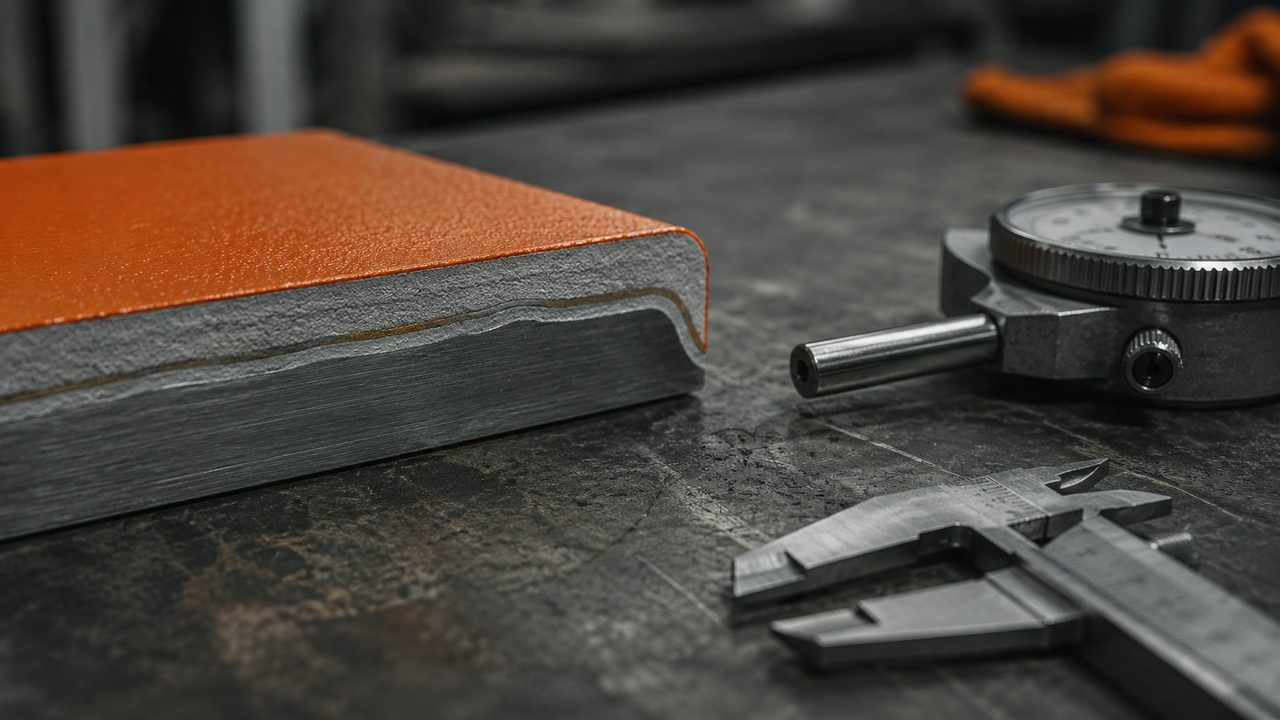

Срез порошкового покрытия по слоям в микронах, толщиномер и штангенциркуль на верстаке — fig.01 — плёнка порошка в разрезе: слои в микронах, замер толщиномером до и после печи

01 / за 30 секундНорма толщины по типу покрытия

Диапазон в микронах зависит не от цвета, а от фактуры и назначения. Ниже рабочая таблица и то, что под каждую толщину должна выдать камера.

Тип / фактура	Толщина	Что должна дать печь
Гладкий глянец, мат	60–80 мкм	Ровный набор T, растекание до гелеобразования
Текстура: шагрень, антик, молоток	80–120 мкм	Стабильную выдержку, текстура задаётся порошком
Защитно-декоративное (улица)	от 80 мкм	Прогрев насквозь, без холодных зон у дверцы
Спецэффекты, толстая защита	до 200 мкм	Дольше выдержку под массу слоя
Декоративное без нагрузки	от 40 мкм	Быстрое оплавление, риск недосыпа

Ориентир по ГОСТ 9.410-88 это оптимум 70–120 мкм, чаще целятся в 80–100 мкм. Всё, что выходит за 120 мкм на гладком покрытии, требует от печи больше времени, иначе получите дефект.

02 / нормаОткуда взялись 60–120 мкм

Эти цифры это компромисс, а не идеал. Снизу их держит защита: ниже 40–50 мкм плёнка тонкая, металл просвечивает, коррозия проходит сквозь неё за месяцы. Рост толщины с 60 до 120 мкм поднимает стойкость к коррозии в 2–3 раза, вот почему для улицы берут нижнюю границу 80 мкм, а не 40.

Сверху диапазон ограничивает физика оплавления. Чем толще слой, тем дольше тепло идёт от металла наружу и тем позже верхний край расплава начинает течь. В какой-то момент низ уже гелеобразовал, а верх ещё не разровнялся и застывает бугром. Для стандартного порошка эта граница около 120 мкм. Дорогие полиэфиры и эпокси умеют держать до 250–300 мкм за счёт долгого открытого времени, но это отдельные рецептуры под конкретный режим.

Можно ли специально класть 150 мкм для прочности?

Только порошком, рассчитанным на такую толщину, и с удлинённой выдержкой в печи. На обычном полиэфире 150 мкм дадут шагрень и наплывы. Прочность на скол определяет смола и адгезия, а не лишние микроны сверху.

Здесь и прячется связь толщины с камерой: толщина это входной параметр для режима, а не независимая величина. Слой 70 мкм прогревается насквозь за 3–5 минут после выхода металла на температуру. Слой 150 мкм той же детали требует уже 7–10 минут только на равномерный прогрев расплава по глубине. Если держать один и тот же режим на разной толщине, толстые места стабильно недопекаются. Как связаны температура и время под массу детали, разобрано в статье про температуру и время полимеризации.

03 / замерКак измерить и что показывает разброс

После печи толщину меряют электронным толщиномером. По стали работает магнитный датчик, по алюминию, оцинковке и латуни годится только вихретоковый, магнитный на них соврёт. Замер делают не в одной точке, а по нескольким: центр детали и все края.

Разброс между точками это сам по себе диагноз. Если по краям 110 мкм, а в центре 55 мкм, разница 55 мкм уже перебор. Норма разброса по детали держится до 35 мкм между точками. Больше значит либо оператор неровно напылил, либо камера греет неравномерно и порошок в холодной зоне лёг иначе. Разброс толщины часто выводит на проблему неравномерного нагрева и вентилятора, а не на руку маляра.

Электронный толщиномер меряет толщину порошкового покрытия на чёрной панели — fig.02 — замер после полимеризации: центр и края детали, разброс не больше 35 мкм

До печи есть свой контроль, мокрый гребешок. Его зубцы разной высоты ставят в сырое напыление: смочившийся зубец показывает толщину сырого слоя. Это ловит пересып ещё до загрузки в камеру, когда лишний порошок можно сдуть, а не переделывать деталь.

04 / толстый слойПочему толстый слой трескается и шагренит

Толстое покрытие ломается по трём механизмам, и все три завязаны на печь.

Шагрень от 120 мкм. Расплав не успевает растечься: низ уже схватился от металла, верх ещё не прогрелся и застыл рябью. Это не дефект пистолета, это печь не дала верхнему краю времени на растекание. Дать больше выдержки или снизить толщину до 60–80 мкм.

Наплывы от 150 мкм. Здесь расплав, наоборот, стал слишком текучим и стёк под своим весом до гелеобразования: капли и полосы по нижним кромкам. Подробный разбор собран в статье про дефекты поверхности.

Растрескивание. Толстая плёнка жёстче и хуже тянется. При остывании детали, при изгибе или ударе в ней возникают напряжения, которых тонкий эластичный слой не заметил бы. Толстый трескается по кромкам и рёбрам. Если низ слоя вдобавок недопечён, трещина идёт ещё легче.

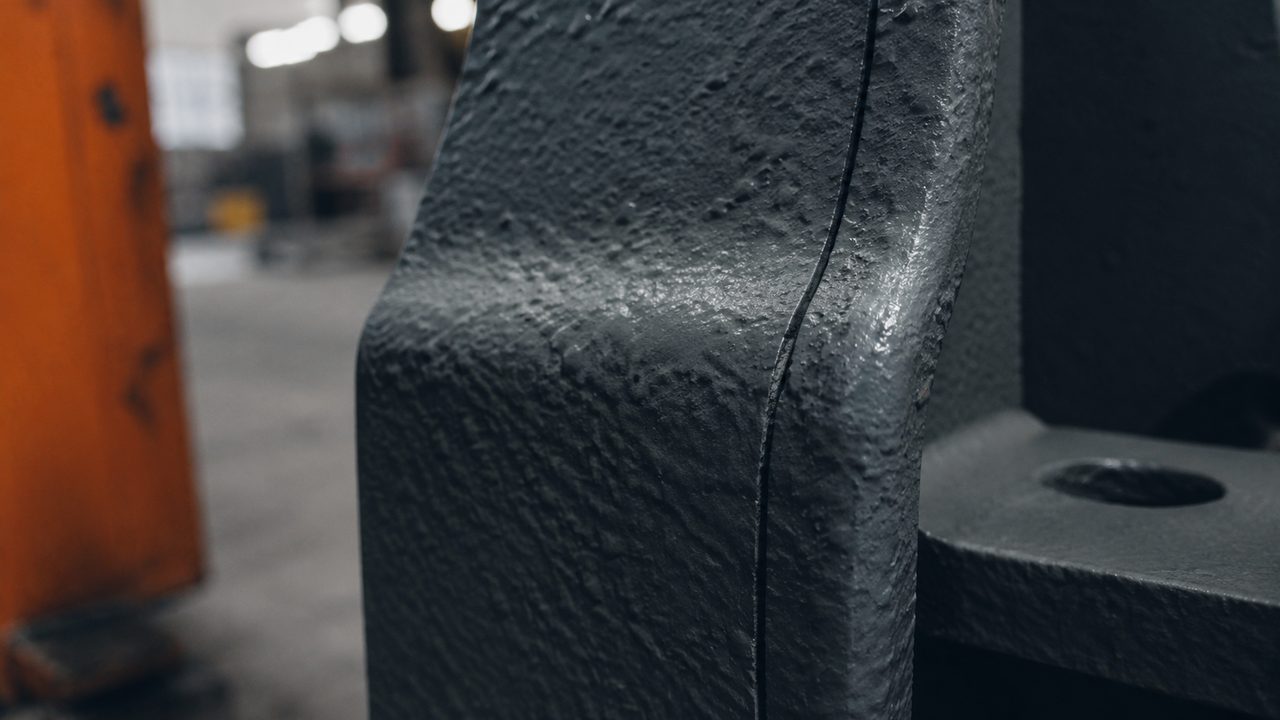

Слишком толстый слой порошка с шагренью и волосяной трещиной на кромке — fig.03 — пересып: шагрень плюс волосяная трещина по ребру детали

Слой толстый, но покрытие ровное, оставлять?

Если после печи нет шагрени, наплывов и трещин, а толщина в пределах 120–150 мкм, оставляют. Проблема не в самой цифре, а в том, что печь чаще не тянет такую массу равномерно. Проверьте разброс по детали: ровно легло и пропеклось, значит годно.

05 / тонкий слойНедосып: металл просвечивает

Обратная крайность опаснее для защиты. Недосып, слой тоньше 40–50 мкм, выглядит как пятнистость: сквозь цвет проступает металл, покрытие полупрозрачное на просвет. Коррозионной защиты у такого слоя почти нет, ржавчина стартует от любой царапины.

Причины: мало порошка за проход, слабый заряд пистолета (недозаряженные частицы не долетают и ложатся рыхло), или деталь со сложной геометрией, куда порошок не сел из-за слабой адгезии и фарадеевой клетки. Лечится дозой, временем напыления и напряжением, но добирать толщину надо ДО печи, вторым проходом по сырому слою, а не докрашивать поверх уже запечённого.

Тонко легло только в углах и пазах, это норма?

Нет, углы недобирают из-за фарадеевой клетки: поле не заходит внутрь. Снизить заряд до 30–40 кВ, подойти пистолетом ближе, направленно продуть углы. Тонкий слой в пазу поржавеет первым.

06 / сколько слоёвОдин слой или два

Для большинства задач хватает одного слоя 60–100 мкм. Два слоя оправданы, когда нужна суммарная толщина 200–300 мкм: антикоррозия для агрессивной среды, толстая текстура, восстановление изношенной геометрии. И тут есть ловушка: второй слой это не удвоенная доза порошка за один проход, а два отдельных цикла печи.

Схема двухслойного: первый слой напыляют и оплавляют не до полной полимеризации, а до гелеобразования (грунтовочный проход), затем по остывшей поверхности кладут второй и полимеризуют оба. Эпоксидные составы так набирают 300–500 мкм слоями по 100 мкм. Риск здесь один: нижний слой при втором заходе печи легко перепечь, а верхний недодержать. Каждый лишний цикл камеры это ещё один шанс на внутренние напряжения между слоями.

Толще не равно прочнее

Атмосферостойкость и цветостойкость определяет тип смолы, а не число слоёв. Полиэфир в один слой 80 мкм переживёт на улице эпокси в два слоя 200 мкм. Второй слой имеет смысл только под конкретную задачу по толщине, а не «на всякий случай».

07 / перекрасПорошок поверх старого покрытия

Красить поверх старого слоя можно, но с двумя оговорками. Первая: старое покрытие должно держаться намертво. Если оно отслаивается или вспучивается, новый слой ляжет на рыхлую основу и отойдёт вместе с ним. Почему старое покрытие теряет сцепление, разобрано в статье про отслаивание краски. Отходящий слой снимают до металла пескоструем или химией.

Вторая оговорка касается печи. Старая плёнка это 60–120 мкм полимера поверх металла, и он работает как теплоизолятор. Металл под двойной толщиной прогревается медленнее, поэтому режим держат ближе к верхней границе времени, а по возможности контролируют температуру самой поверхности пирометром, см. контроль температуры детали. Суммарная толщина при перекрасе легко уходит за 200 мкм, со всеми рисками толстого слоя из раздела 04.

Старое покрытие держится, но это краска другого типа, можно поверх?

Если старый слой полностью полимеризован и термостоек к вашему режиму, обычно да, новый порошок оплавляется поверх и сцепляется механически. Проблема возникает, когда старая краска при 180–200 °C сама начинает размягчаться или газить. Проверьте пробную деталь до партии.

Толщина это первое, что стоит замерить при любом дефекте покрытия. Шагрень, наплывы, просвечивающий металл, трещины по кромке: все они сначала читаются толщиномером, и только потом лезут в пистолет и режим печи.
