Контроль качества порошкового покрытия: толщиномер и тест адгезии

Короткий ответ

Деталь после печи принимают по пяти проверкам: толщиномер (60–120 мкм), решётчатый надрез по ISO 2409 и ГОСТ 31149 (годно класс 0–1), тест ваткой с ацетоном на отверждение, при спорах изгиб и удар, плюс визуал и блеск глоссметром. Первые три идут на каждую партию, разрушающие — на образце-свидетеле.

Деталь вышла из камеры, остыла, блестит ровным цветом. Выглядит готово. А через месяц на улице покрытие сходит лоскутами от первого камня, потому что внутри был недопёк, которого глаз не видел. Приёмка порошкового покрытия — это не «понравилось цветом», а пять измерений с цифрами и классами. Каждое ловит свой дефект, который на просвет незаметен.

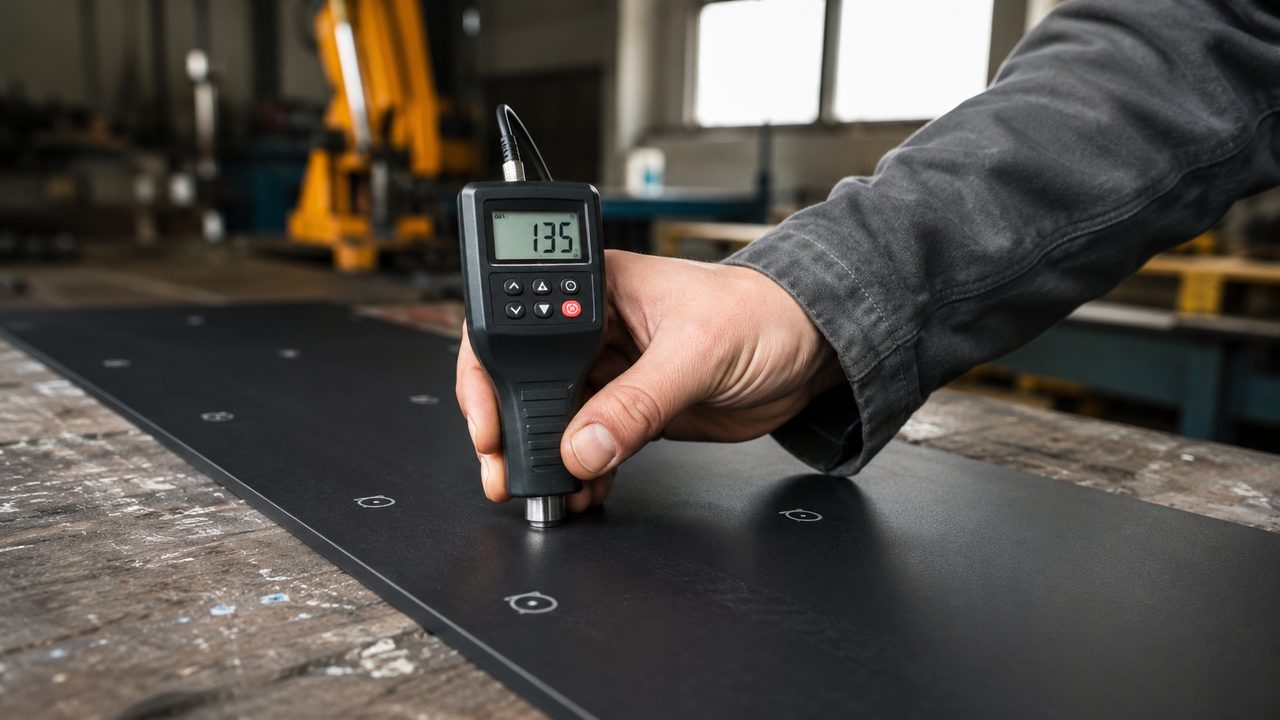

Рука с цифровым толщиномером измеряет толщину порошкового покрытия на чёрной матовой стальной панели — fig.01 — приёмка начинается с толщиномера: замер в нескольких точках, не в одной

01 / за 30 секундПять проверок и критерии приёмки

Собрал в одну таблицу то, что реально проверяют на выходе из печи. Метод, что он показывает и где проходит граница годно/брак.

Метод	Что показывает	Годно
Толщиномер	Толщину плёнки, недосып/пересып	60–120 мкм, разброс до 35 мкм
Решётчатый надрез (ISO 2409)	Сцепление с металлом	класс 0–1
Ацетон/МЭК double-rub	Степень отверждения	Держит 20–30 протирок, вата чистая
Изгиб (ISO 1519)	Эластичность, скрытый недопёк	Нет трещин на стержне
Удар (ISO 6272)	Стойкость к сколу	Нет отслоения вокруг вмятины
Глоссметр (ISO 2813)	Блеск в GU	Совпал с эталоном ± допуск

Толщину, отверждение и блеск меряют без вреда прямо на детали. Надрез, изгиб и удар покрытие разрушают, поэтому их делают на образце-свидетеле или скрытом участке. Дальше по каждому методу — как именно и где грань.

02 / толщинаТолщиномер: магнитный или вихретоковый

Первое, что берут в руки после остывания детали, — электронный толщиномер. Прибор ставят датчиком на покрытие, он выдаёт толщину в микронах. Тонкость в физике датчика. По стали работает магнитно-индукционный: он ловит расстояние до ферромагнитной основы через немагнитную плёнку. По алюминию, оцинковке, латуни и меди этот датчик соврёт, там нужен вихретоковый принцип. Многие приборы держат оба датчика и переключаются сами, но на дешёвых бывает только магнитный — на алюминиевом диске он покажет чушь.

Мерить в одной точке бессмысленно. Замер делают по центру и по всем краям детали, а в каждой точке снимают несколько показаний и усредняют, отбрасывая явные выбросы (датчик соскользнул на кромку). Норма для порошка — 60–120 мкм: гладкие глянец и мат кладут в 60–80 мкм, текстуру в 80–120 мкм, для улицы берут от 80 мкм. Разброс между точками сам по себе диагноз: если по краю 110 мкм, а в центре 55 мкм, дело либо в руке маляра, либо в неравномерном нагреве камеры. Подробный разбор норм — в статье про толщину покрытия и число слоёв.

Магнитный толщиномер на алюминиевом диске — какая ошибка?

Он либо не сработает вообще, либо покажет случайное число, потому что под покрытием нет ферромагнетика для замыкания поля. Для дисков, профиля и любого цветного металла нужен вихретоковый режим. Проверять норму 60–120 мкм магнитным датчиком по алюминию нельзя.

03 / адгезияРешётчатый надрез: ISO 2409 и ГОСТ 31149

Толщина в норме, но держится ли покрытие вообще. Это проверяет тест решётчатым надрезом. По ГОСТ 31149 (это дословный аналог ISO 2409) на покрытии режут сетку: 6 параллельных резов до металла в одном направлении и 6 поперёк. Шаг решётки зависит от толщины: до 60 мкм по металлу режут с шагом 1 мм, от 61 до 120 мкм — 2 мм, от 121 до 250 мкм — 3 мм. На сетку клеят липкую ленту, прижимают и резко отрывают.

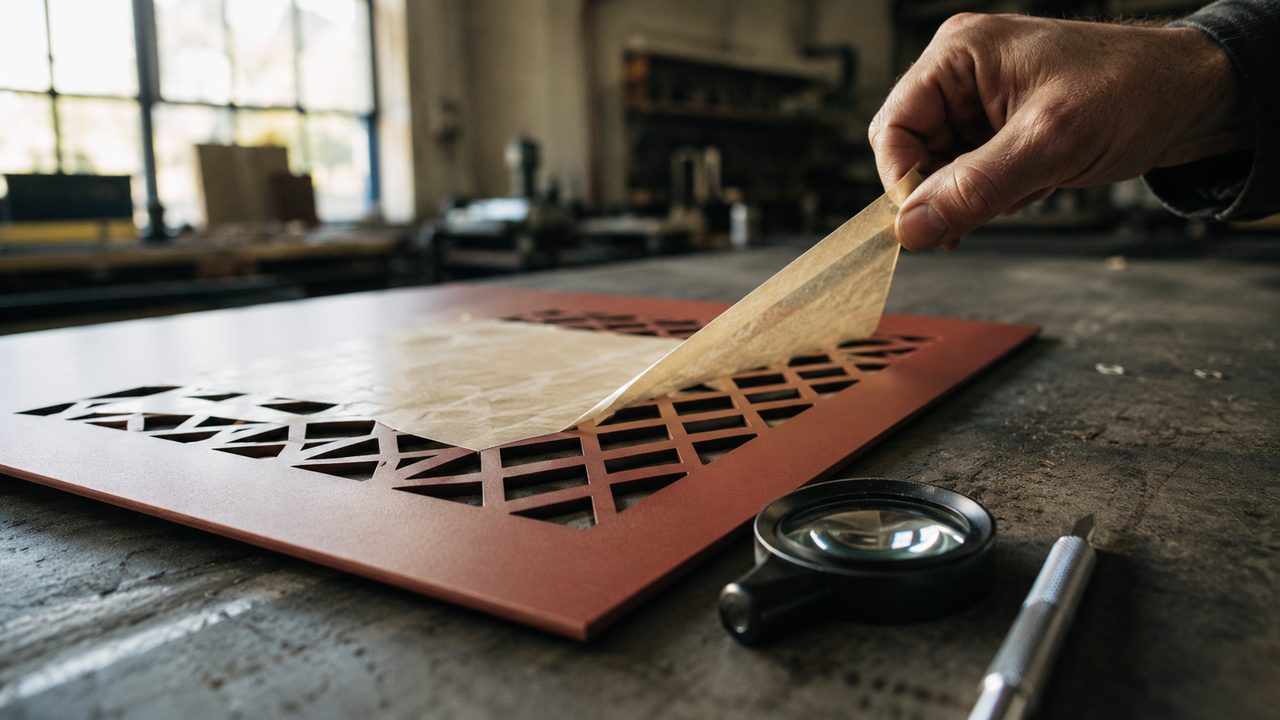

Решётчатый надрез на порошковом покрытии, скотч отрывают от сетки под углом, рядом лупа — fig.02 — тест адгезии по ISO 2409: 6×6 резов, лента, оценка отслоения по классам

Результат читают по краям квадратов. Шкала от 0 до 5. Класс 0 — края гладкие, ни один квадрат не отошёл. Класс 1 — отслоение до 5% сетки на пересечениях. Класс 2 — до 15%, и дальше хуже, класс 5 — отваливается почти всё. Для приёмки требуют 0 или 1. Метод не годится для толщины выше 250 мкм и для текстурных покрытий — там сетку не прочитать. Если сцепление слабое по всей детали, копают в подготовку и режим, см. слабую адгезию порошка и отслаивание покрытия.

Не путать шкалы ISO и ASTM

По ISO 2409 и ГОСТ 31149 лучший класс — 0, худший — 5. По ASTM D3359 (тот же надрез скотчем) наоборот: лучший — 5B, худший — 0B. Перепутаете шкалу — годную деталь запишете в брак.

04 / изгиб и ударЭластичность: стержень и груз

Надрез показал, что покрытие сцеплено, но выдержит ли оно деформацию детали. Для этого есть два разрушающих теста, их гоняют на образце-свидетеле. Изгиб по ISO 1519: полосу с покрытием гнут вокруг цилиндрического стержня. Стержни идут набором разного диаметра, обычно от 2 до 32 мм. Чем меньше диаметр, вокруг которого плёнка согнулась без трещин, тем она эластичнее. Трещины на изгибе часто выдают недопёк, которого толщиномер не увидел: пропечённое покрытие тянется, сырое лопается.

Удар по ISO 6272: на покрытие роняют груз известной массы с известной высоты и смотрят вмятину. Годно — если вокруг вмятины нет отслоения, сколов и лучей трещин. Изгиб и удар нужны не на каждую партию, а когда деталь работает на вибрацию, монтаж с натягом или улицу с перепадами температуры. Для декоративной полки в помещении их обычно не делают.

Покрытие трескается на изгибе, а надрез дал класс 0. Как так?

Сцепление с металлом хорошее, а сама плёнка хрупкая. Обычно это недополимеризация или пересып: слой толще 150 мкм и жёсткий недопёк лопаются при растяжении, хотя от металла не отходят. Проверьте отверждение ацетоном и толщину.

05 / отверждениеТест ацетоном: пропеклось или нет

Самый коварный дефект — недополимеризация. Деталь блестит, толщина в норме, адгезия класс 0, а покрытие внутри не сшилось до конца, потому что температуру и время не выдержали. На улице такое покрытие мелит и теряет цвет за сезон. Ловит это тест двойной протиркой, double-rub. В лаборатории это ASTM D4752: марлю с МЭК (метилэтилкетон) прижимают грузом 0,68 кг и водят вперёд-назад по циклу около 1 секунды, осматривая каждые 20 двойных проходов, пока не покажется голый металл или до 200 проходов.

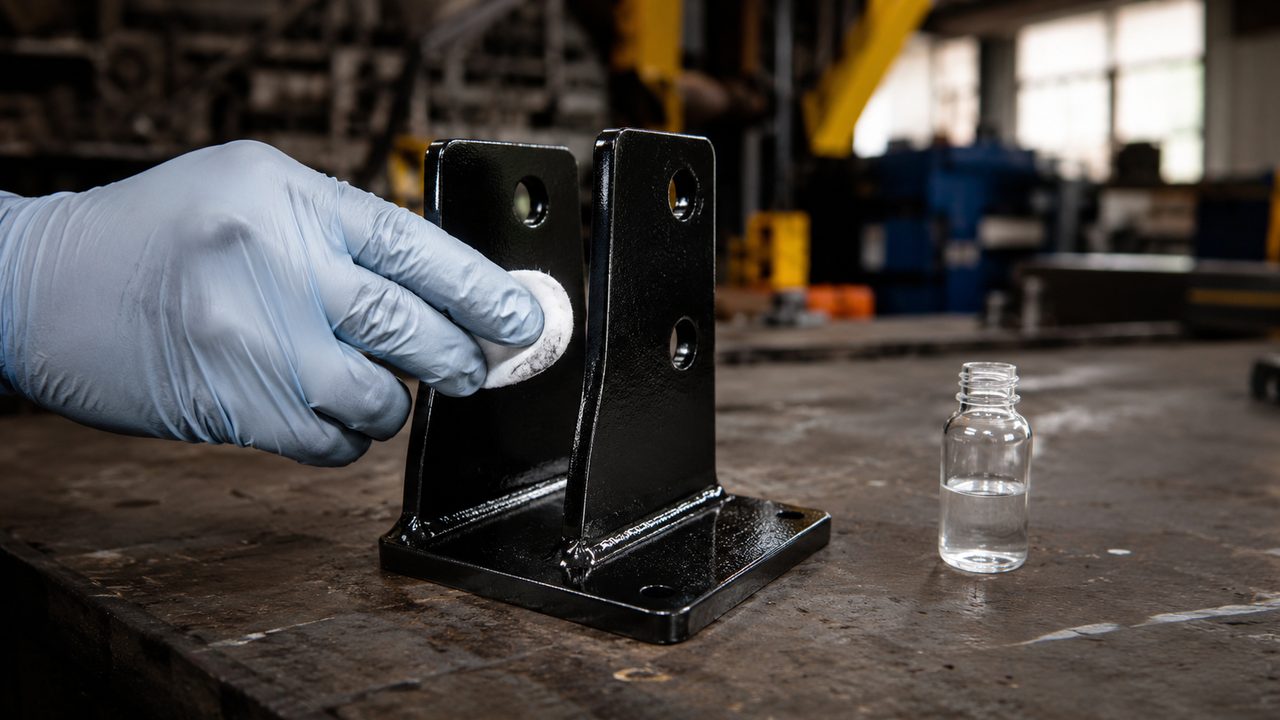

Рука в перчатке протирает порошковое покрытие ваткой с растворителем для проверки отверждения — fig.03 — проверка отверждения: 20–30 протирок ваткой с ацетоном или МЭК

В обычном цехе упрощают: ватный диск смачивают ацетоном или МЭК и с нажимом протирают покрытие 20–30 раз вперёд-назад. Отверждённая плёнка держит блеск, вата остаётся чистой. Недопёк выдаёт себя сразу: поверхность мутнеет, вата окрашивается в цвет краски, покрытие липнет и продавливается ногтем. Это самый дешёвый и самый честный тест на выходе из печи, ватка и растворитель стоят копейки. Если ловите систематический недопёк, дело не в приёмке, а в камере — смотрите контроль температуры детали пирометром.

06 / визуал и блескГлоссметр: 20°, 60°, 85°

Последний слой контроля — глаза и глоссметр. Визуально ищут шагрень, кратеры, наплывы, непрокрас, соринки под плёнкой. Что это за дефекты и откуда — в статье про дефекты поверхности. Но глаз не отличит блеск 82 GU от 88 GU, а заказчик по эталону отличит и завернёт партию.

Тут работает глоссметр по ISO 2813. Прибор светит на поверхность под углом и меряет отражение в единицах GU относительно эталона чёрного стекла (100 GU). Базовая геометрия — 60°, годится для всех покрытий. Для высокого глянца, где 60° даёт больше 70 GU, переходят на 20° для точности, для матовых — на 85°. Ориентир по классам на 60°: матовый 0–20 GU, сатин 45–75 GU, высокий глянец 80–90 GU. Смысл не в абсолютной цифре, а в совпадении с образцом партии: два замера рядом должны сойтись, иначе где-то плавал режим печи.

На одной детали блеск в разных местах разный, почему?

Чаще это неровный прогрев: зоны, где деталь набрала температуру позже, оплавились иначе и дали другой блеск. Матовость в холодной зоне у дверцы — типичный след. Замерьте 3–4 точки глоссметром: разброс больше 5–10 GU по гладкой детали указывает на камеру, а не на краску.

07 / порядокКак выстроить приёмку по детали

Порядок бережёт деталь. Сначала неразрушающее: толщиномер, визуал, блеск, ацетоновая протирка на незаметном участке. Прошло — деталь товарная. Разрушающее (надрез, изгиб, удар) вешают не на каждую единицу, а на образец-свидетель: пластину из того же металла, которую красят и полимеризуют вместе с партией в одной камере, одним заходом. Свидетель показывает то же, что и партия, но его не жалко резать и гнуть.

Для потока правило простое: толщиномер и ацетоновая протирка — на каждую партию, надрез на адгезию — на образец от партии, изгиб и удар — при смене краски, режима или под ответственную деталь на улицу. Блеск глоссметром — когда заказчик прислал эталон. Пять цифр вместо «вроде норм»: толщина в микронах, класс адгезии, число протирок до повреждения, диаметр стержня без трещин, GU блеска. С такими цифрами брак ловится в цехе, а не у заказчика через месяц.
