Почему тонкий почтовый ящик коробит при полимеризации?

Корпус гнут из листа 0,6–1,0 мм , а при нагреве до 180 °C тонкий металл расширяется быстро и неравномерно. Если одна стенка прогрелась раньше, дверцу перекашивает, короб идёт волной. Лечится плавным разгоном за 10–15 минут , равномерным обдувом и оснасткой без жёсткого защемления.

Надо ли снимать замок и петли перед покраской ящика?

Личинку замка и накладной замок снимают всегда: порошок в механизме даёт 70–100 мкм на стенку, ключ после этого клинит. Петли по возможности тоже снимают; если они приварены, ось и трущиеся места маскируют силиконовой заглушкой до 316 °C , иначе краска в оси закусит.

Можно ли красить порошком оцинкованный почтовый ящик?

Да, большинство ящиков как раз из оцинковки. Но электроцинк 5–20 мкм при нагреве выделяет газ и оставляет поры в плёнке. Если поры лезут, лист прогревают без порошка при 200–220 °C за 15–25 минут (дегазация), потом красят. Ещё с оцинковки снимают пассивную плёнку, к ней порошок не липнет.

Порошок держит удары и царапины лучше жидкой краски?

Заметно лучше. Порошковая плёнка 60–100 мкм эластичнее и твёрже, чем слой жидкой эмали, и ровно кроет острые кромки, тогда как жидкая краска с них стекает. Для антивандального бокса это главный довод: покрытие не сколупывается ключом и не облезает от солнца, как краска из баллона.

Какую фактуру выбрать для почтовых ящиков?

Для тонкого сборного корпуса берут структурные фактуры: муар, антик, мелкую шагрень. Они толще гладкого глянца и прячут точки сварки, следы гибки и мелкие вмятины листа. Глянец, наоборот, подсвечивает каждую неровность и точку контактной сварки.

Какая толщина покрытия нужна для уличных секций?

Внутренние поверхности кроют 60–80 мкм , уличные секции 80–100 мкм полиэфиром с УФ-стабилизатором. Такое покрытие держит соляной туман 500–1000 часов и не выцветает на солнце за пару сезонов, как обычный порошок.

Как маскировать замочную скважину и личинку?

Личинку лучше выкрутить. Если она несъёмная, скважину закрывают силиконовым колпачком или заглушкой, стойкими до 316 °C , а сам паз затыкают силиконовой пробкой. Порошок в личинке даёт 70–100 мкм на стенку, и штифты после покраски заедают.

Почему на шве секционного ящика вздувается краска?

В нахлёсте точечной сварки остаётся зазор, туда затекает влага и травильная кислота. При нагреве до 180 °C они закипают и вспучивают плёнку изнутри. Шов зачищают, промывают и сушат до напыления, а глухие карманы стараются проварить сплошным швом или загерметизировать.

Главная / Изделия и детали

Порошковая покраска почтовых ящиков и металлических боксов

Главное

Почтовый ящик и бокс это тонкий сборный корпус 0,6–1,0 мм с фурнитурой, и красят его иначе, чем сплошную деталь. Перед печью снимают или маскируют замок, личинку и петли: порошок в механизме даёт 70–100 мкм на стенку и клинит ключ. Оцинковку при порах дегазируют 200–220 °C за 15–25 минут. Разгон плавный за 10–15 минут, иначе дверцу поведёт. Фактуру берут структурную (муар, антик, шагрень) 80–100 мкм для улицы, она прячет точки сварки и держит царапины лучше жидкой краски.

Секцию подъездных ящиков на десять квартир вернули из покраски с заклиненными замками: маляр покрасил корпус в сборе, порошок затёк в личинки, и ни один ключ не провернулся. Пришлось высверливать личинки и ставить новые, а секцию перекрашивать после разборки. Ошибка стоила дороже самой покраски, и она типовая. Тонкий ящик с замками и петлями нельзя красить как монолитную железку, у него другая логика: сначала решаешь, что снять и что закрыть, и только потом везёшь в камеру.

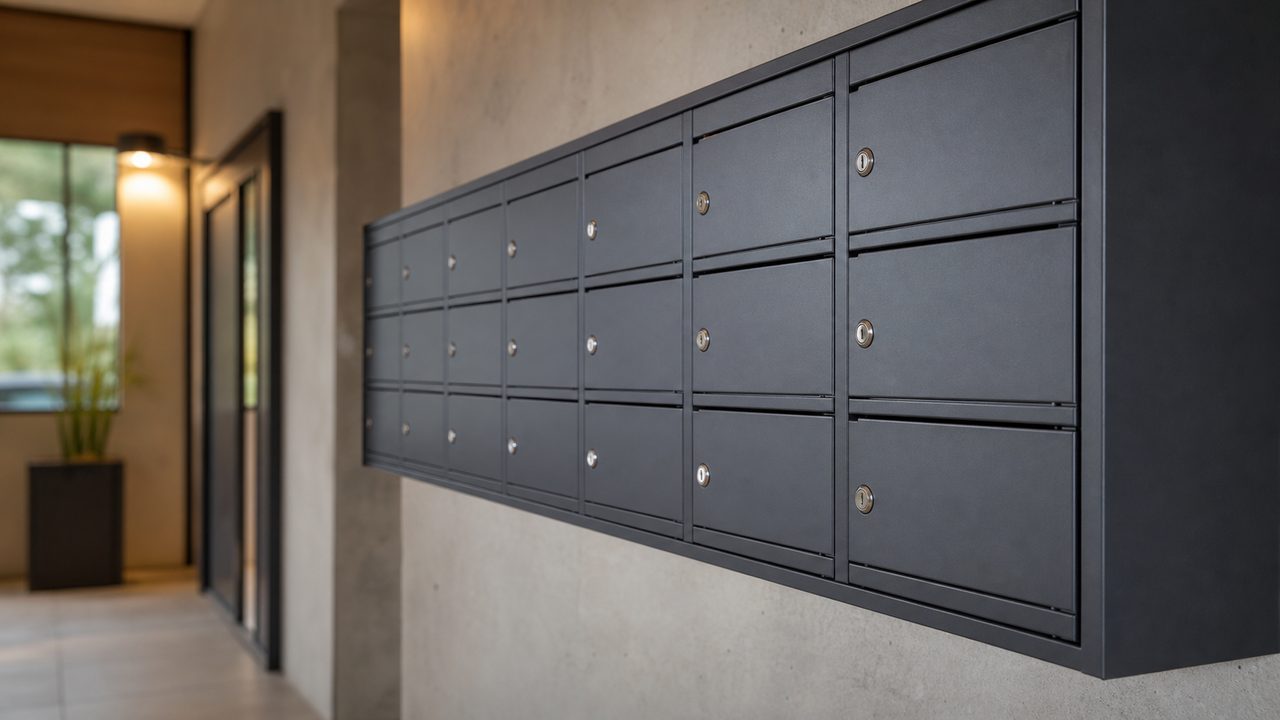

Секция подъездных почтовых ящиков со свежим порошковым покрытием тёмно-серого цвета с фактурой муар — fig.01 — секция подъездных ящиков в структурном муаре: фактура прячет точки сварки и следы гибки тонкого листа

Тонкий лист и почему корпус ведёт

Одиночные уличные ящики и подъездные секции гнут из листа 0,6–1,0 мм, антивандальные боксы и шкафы для ключей чуть толще, 0,8–1,2 мм. Это самый капризный диапазон для печи. При нагреве до 180 °C тонкая сталь расширяется быстро, и если стенки прогреваются неравномерно, корпус выгибает: дверца перестаёт закрываться, короб идёт винтом, крышка не садится по периметру.

Три меры против поводки. Первая это плавный разгон: резкий выход на режим коробит сильнее, чем подъём температуры за 10–15 минут. Вторая это равномерный обдув без застойных зон и локальных перегревов от близких ТЭНов, разбор в статье про неравномерный нагрев. Третья это оснастка: ящик вешают так, чтобы он свободно расширялся, без защемления по всему периметру. Общая механика в материале про коробление металла.

Плоская дверца ведёт сильнее короба

Большая плоская дверца ящика без рёбер жёсткости поводит заметнее, чем гнутый короб с отбортовками: у короба гибы работают рёбрами. Если дверца идёт волной, помогает отбортовка по краю или ребро жёсткости в конструкции. Уже покоробленную дверцу красить бесполезно, геометрия сама не вернётся.

Разобрать, снять, замаскировать: чек-лист перед печью

Главная работа с ящиком делается до камеры. Каждый узел проходят по одному правилу: красить целиком, снять на время покраски или замаскировать на месте. Порошок в резьбе и механизмах даёт 70–100 мкм на стенку витка, а два слоя навстречу это 140–200 мкм зазора, и подвижные детали после этого заедают.

Узел ящика	Что делать	Почему
Личинка замка	снять	порошок в штифтах клинит ключ, высверливать дорого
Накладной / врезной замок	снять	механизм не должен попасть под 180 °C и краску
Замочная скважина (несъёмная)	маскировать	силиконовый колпачок до 316 °C, паз затыкают пробкой
Петли съёмные	снять	красить отдельно, иначе краска в оси закусит
Петли приварные	маскировать ось	трущиеся места закрыть, плоскость красить
Резьба под крепёж	маскировать	болт не идёт через слой 70–100 мкм
Табличка номера, пломба	снять	пластик и наклейки не держат режим печи
Корпус и дверца	красить	основная поверхность, ради неё всё и затевается

Маскируют силиконовыми колпачками, заглушками и термоскотчем, которые держат до 316 °C и снимаются чисто, не оставляя следа. Приёмы и материалы разобраны в статье про маскировку. Снимают маскировку сразу после полимеризации, пока покрытие горячее: остывший силикон местами прикипает к краске.

А если замок несъёмный и приклёпан к дверце?

Тогда механизм полностью закрывают силиконовым колпачком по контуру, а скважину и подвижные части затыкают заглушкой. Проверяют работу замка ключом до покраски и сразу после снятия маскировки, пока можно поправить. Если колпачок не садится плотно, лучше высверлить заклёпки и снять узел, чем ловить заклин потом.

Оцинковка и дегазация

Большинство ящиков делают из оцинкованного листа: цинк защищает кромки и внутренние полости, куда порошок толком не залетает. Красится оцинковка не как чёрная сталь. Электроцинк 5–20 мкм при нагреве выделяет газ, тот пробивает расплавленный порошок и оставляет поры, наколы и пузыри без сцепления. Плюс свежая оцинковка несёт пассивную плёнку (хромат или масло), к которой порошок вообще не липнет.

Если после пробной покраски полезли поры, ящик прогревают в камере без порошка при 200–220 °C за 15–25 минут, остужают и красят: газ выходит через открытую поверхность, лопаться нечему. Пассивную плёнку снимают лёгким свипингом или травлением. Полный разбор в статье про оцинкованный лист и в материале про дегазацию. Дегазацию тонкого корпуса назначают по факту пор, а не на всякий случай: лишний прогрев его сильнее коробит.

Швы точечной сварки копят влагу

Секции сваривают точками и внахлёст, в зазоре нахлёста остаётся влага и травильная кислота. При нагреве до 180 °C они закипают и вспучивают плёнку изнутри. Швы зачищают, промывают и сушат до напыления, а глухие карманы стараются проварить сплошным швом. Подготовка сварных швов подробно в отдельной статье.

Антивандальность: порошок против гальваники и жидкой краски

У ящика в подъезде и на улице задача одна: пережить ключи, отвёртки, солнце и попытки отодрать краску. Здесь порошок обыгрывает и жидкую эмаль, и гальваническое покрытие типа хрома или цинкования без верхнего слоя.

Порошковая плёнка 60–100 мкм твёрже и эластичнее слоя жидкой краски, не сколупывается ключом и не облезает лоскутами.
Расплав ровно кроет острые кромки и вырубленные окна для писем, тогда как жидкая краска с кромки стекает и оголяет металл под коррозию.
Полиэфир с УФ-стабилизатором не выцветает на солнце за один-два сезона, как краска из баллона или дешёвый порошок без защиты.
Царапина на порошке видна меньше: структурная фактура рассеивает след, а на гладком глянце любая риска бросается в глаза.

Жидкую краску на уличном ящике хватает на сезон: облезает по кромке дверцы и вокруг скважины, там где чаще касаются. Порошок на тех же местах держится годами, если под ним нормально подготовлен металл.
из практики уличных секций

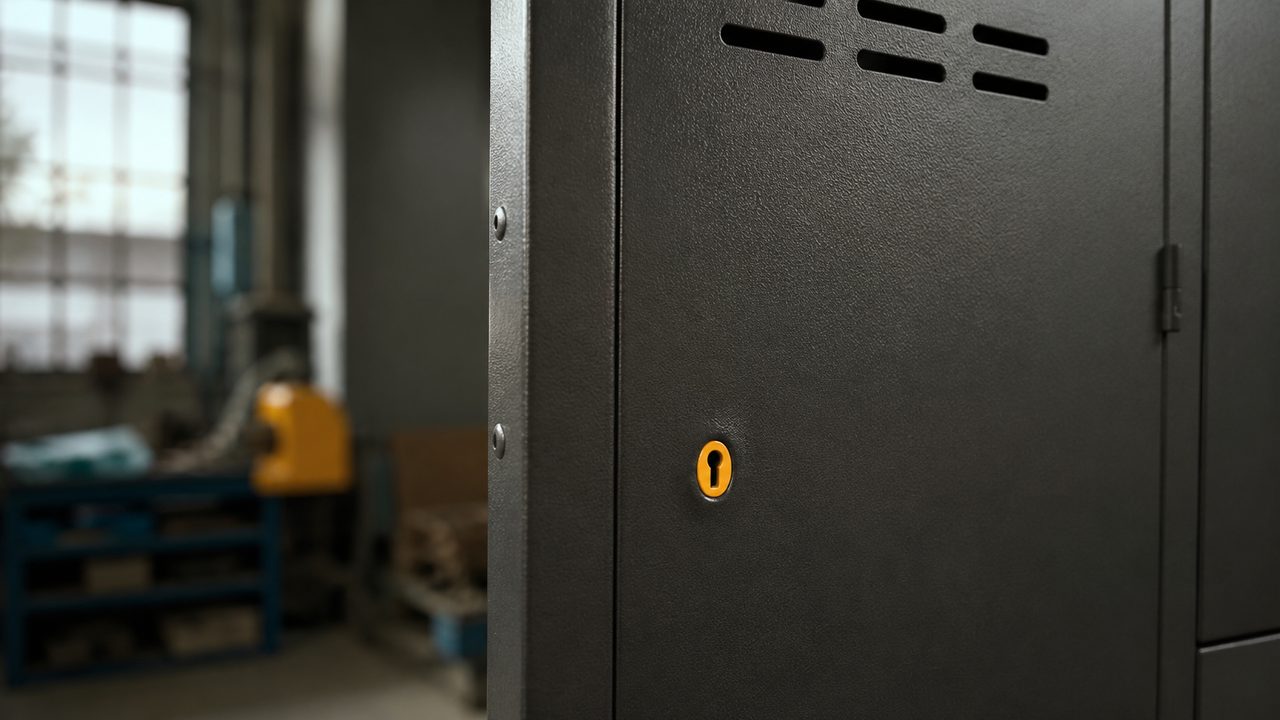

Ряд металлических шкафчиков-боксов со структурным порошковым покрытием, дверцы с маскированными замочными скважинами — fig.02 — боксы и шкафчики: замочные скважины закрыты силиконовыми колпачками, покрытие ложится ровно на кромки дверец

Фактура и цвет: чем скрыть мелочи

Тонкий сборный корпус набит мелкими дефектами: точки контактной сварки, следы гибки, риски после зачистки, лёгкая волна на большой дверце. Гладкий глянец подсвечивает каждую из них, поэтому для ящиков берут структурные фактуры: муар, антик, мелкую шагрень. Они толще гладкого покрытия и размазывают неровности по рельефу, а заодно меньше собирают отпечатки и царапины. Механизм фактур в статье про фактурные покрытия.

Цвет под задачу. Подъездные секции чаще красят в нейтральный серый или коричневый, уличные боксы в тёмные тона, которые меньше показывают грязь. Для улицы обязателен полиэфир с УФ-стабилизатором: обычный порошок за пару сезонов на солнце выцветает и мелит. Подбор самого порошка в статье про выбор краски.

Муар или антик, что лучше прячет сварку?

Оба глубже гладкого глянца, но антик с крупным рельефом прячет точки сварки и следы правки заметнее, чем мелкий муар. Минус крупной фактуры это больший расход порошка и толщина на кромках. Для ящика с аккуратной сваркой хватает муара, для секции с грубыми швами берут антик покрупнее.

Полимеризация и толщина по местам

Режим для ящика штатный для полиэфира: около 180 °C примерно 15 минут по металлу, точные числа берут из паспорта порошка, как читать TDS разобрано отдельно. Тонкий корпус греется быстро, поэтому камере важнее равномерность поля, чем запас мощности, а контроль ведут по самой детали, а не по воздуху, разбор в статье про контроль детали.

Толщину распределяют по местам. Внутренние поверхности и полости, куда порошок толком не залетает из-за клетки Фарадея, кроют тонко, 60–80 мкм, и там сильнее полагаются на оцинковку под покрытием. Наружные стенки и дверцу уличной секции кроют толще, 80–100 мкм, чтобы держали соляной туман 500–1000 часов. Перебарщивать нельзя: на кромках вырезов для писем налипание доходит до 50 мкм лишку, и слишком толстый слой мешает дверце сесть по притвору.

Красить ящик в сборе или разбирать полностью?

Мелкий одиночный ящик без сложной фурнитуры можно красить почти в сборе, сняв только личинку и замаскировав скважину. Секцию на несколько квартир проще разобрать: снять дверцы, замки, петли, покрасить детали отдельно и собрать после. Так и прокрас ровнее, и подвижные узлы гарантированно чистые.

Что делать с внутренними полостями, куда порошок не долетает?

Полностью прокрасить глухой карман электростатикой не выйдет, это клетка Фарадея. Внутренние полости защищают оцинковкой под покрытием и подкрашивают доступные места первым проходом на сниженном напряжении 40–60 кВ. Если полость должна быть крашеной, конструкцию пересматривают, чтобы к ней был доступ пистолетом.

Частые вопросы

Сколько стоит покрасить секцию почтовых ящиков?

Цена считается от площади и работы по разборке. Секция на несколько квартир требует снять и поставить дверцы, замки и петли, это отдельная работа сверх напыления. Ориентир по расчёту услуги в статье про цену покраски, но разборка сборного корпуса всегда добавляет к базовому тарифу.

Можно ли перекрасить старый ящик поверх краски?

Нет. Старую краску снимают полностью: под нагревом 180 °C она вспучивается, дымит и рвёт новую плёнку. Ящик очищают пескоструем или химией до металла, разбор в статье про удаление старой краски. Только по чистому металлу порошок ложится с нормальной адгезией.

Оцинкованный ящик красят порошком или оставляют как есть?

Голая оцинковка держит коррозию, но со временем сереет, мелит и выглядит неопрятно на фасаде. Порошок поверх даёт цвет, антивандальность и защиту кромок, а цинк под ним работает вторым барьером. Это связка, а не или-или: покрытие плюс оцинковка живут дольше, чем каждое по отдельности.

Не заклинит ли дверцу от толщины краски по притвору?

Может, если красить в сборе толстым слоем. По притвору дверцы и в паз замка порошок копится с двух сторон, зазор 140–200 мкм реально мешает закрытию. Поэтому кромки притвора не перегружают толщиной, а зазоры в конструкции закладывают с запасом или красят дверцу отдельно от короба.

Подойдёт ли бытовая духовка для мелкого ящика для ключей?

Мелкий бокс до размера духовки покрасить можно, если она держит стабильные 180 °C и деталь влезает целиком. Про мелочь в духовке есть отдельная статья. Секцию или крупный уличный ящик духовка не потянет: неравномерный нагрев покоробит тонкую дверцу и недопечёт углы.
