Можно ли обжигать старую краску в самой печи полимеризации?

Технически да, но с оговорками. Штатный режим печи это 180–200 °C, а краска выгорает при 400–450 °C. На такой температуре ТЭНы работают на пределе, утеплитель и силиконовый уплотнитель двери деградируют, а дым от горящей органики коптит стенки. Для разовой детали иногда идут на это, но регулярный обжиг в рабочей камере убивает её за сезон.

При какой температуре выгорает порошковая краска?

Полимерное покрытие начинает разлагаться примерно с 300 °C, а полностью выжигается в диапазоне 400–450 °C. При 180–200 °C, на которых краска полимеризуется, старый слой не сходит, только слегка размягчается. Поэтому обжиг это всегда режим вдвое горячее штатного.

Поведёт ли тонкий металл при обжиге?

Лист тоньше 1,5 мм при нагреве до 400–450 °C коробит почти гарантированно: у него низкая теплопроводность и высокий коэффициент расширения, кромки нагреваются неравномерно и деталь ведёт. Профтруба и литьё держат обжиг лучше. Для тонкого металла обжиг это последний вариант, когда химия и пескоструй не подошли.

Что лучше для перекраса: пескоструй или обжиг?

Пескоструй снимает краску и ржавчину за один проход и сразу даёт шероховатость под адгезию, металл при этом не греется и не ведёт. Обжиг дешевле по расходникам, но рискует перепалить тонкий металл и загрязняет печь. Для кузовных и тонколистовых деталей выбирают пескоструй, для массивного литья и оснастки обжиг допустим.

Чем снять краску с крючков и оснастки?

Крючки, подвесы и рамки чистят обжигом или пиролизом: их не жалко греть до 450 °C, металл толстый и не ведёт. На производствах для этого держат отдельную пиролизную печь очистки. В гараже нагар с крючков сбивают на том же обжиге детали или отжигают горелкой, потом обстукивают и щёткой.

Обязательно ли снимать старое покрытие полностью?

В большинстве случаев да. Новый порошок поверх дефектного слоя схватывается с ним, а не с металлом, и оба покрытия потом отходят вместе. Если старый слой держится намертво по всей площади и без сколов, иногда красят поверх с лёгкой матовкой, но это лотерея. Верный путь снять до металла.

Химическая смывка берёт старую порошковую краску?

Берёт, но избирательно. Кислотные смывки размягчают термореактивные покрытия за 15 минут и более, после чего краска снимается шпателем. Но на покрытиях старше 2–3 лет реакция идёт хуже, а в холодном помещении состав приходится греть. Для сложного профиля и глухих полостей химия удобнее пескоструя.

Что делать, если краска местами вздулась, а местами держится намертво?

Это худший случай для перекраса: снять частично нельзя, граница старого и голого металла даст ступеньку и разнотон. Такую деталь снимают до металла целиком одним способом, обычно пескоструем или обжигом. Локальная зачистка вздутий тут не спасает, новый слой отойдёт по краю ремонта.

Главная / Подготовка металла

Как снять старую краску перед порошковой покраской

Короткий ответ

Старая краска сходит не при 180 °C полимеризации, а при 400–450 °C обжига. Владельцу камеры доступны четыре пути: обжиг в своей печи (быстро, но горячо для ТЭНов и уплотнителя), пиролиз в муфеле, пескоструй (электрокорунд 0,2–0,4 мм, металл не греется) и химсмывка (снимает за 15 мин, но плохо берёт покрытия старше 2–3 лет). Тонкий лист до 1,5 мм обжиг коробит, для него берут пескоструй или химию.

Новый порошок, нанесённый поверх старой краски, схватывается со старым слоем, а не с металлом. Через месяц-другой оба покрытия отходят пластом, и деталь приходится переделывать с нуля. Поэтому перед перекрасом старое покрытие снимают до голого металла, а не «подкрашивают сверху». Вопрос только в способе, и здесь у владельца камеры полимеризации ловушка: печь у него есть, соблазн «прожечь краску прямо в ней» велик, а последствия для ТЭНов и утеплителя он замечает не сразу.

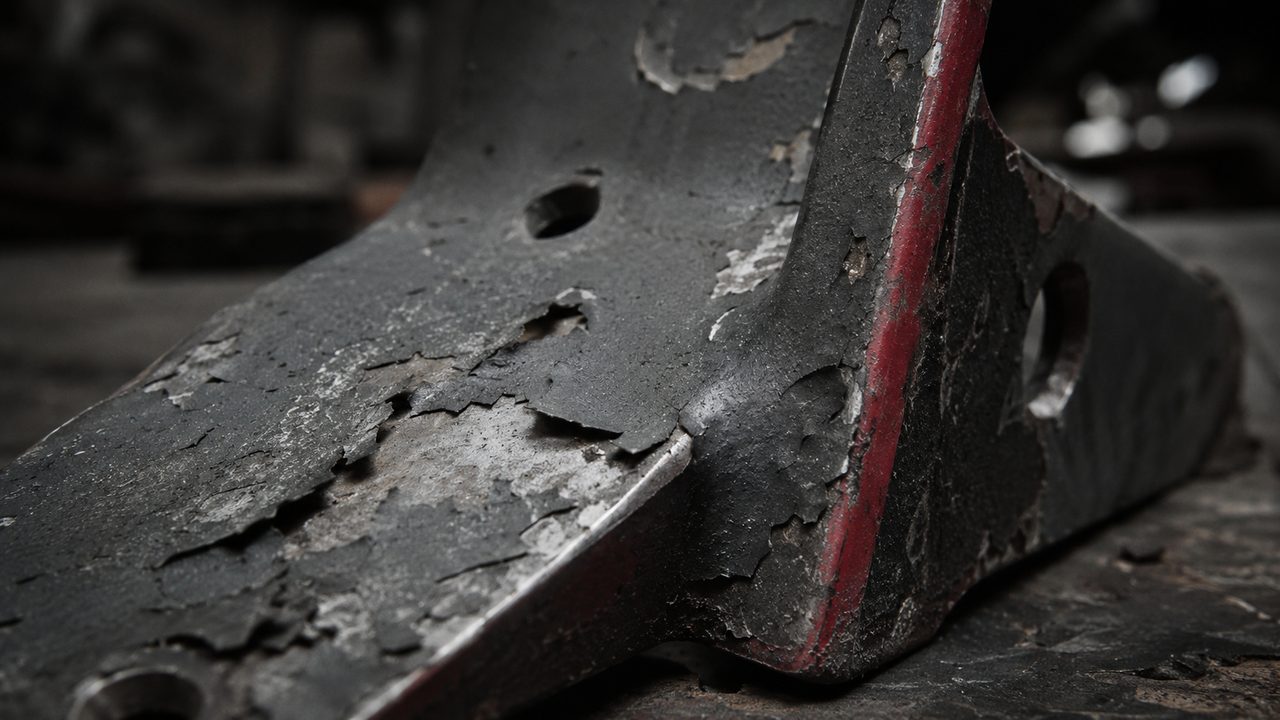

Металлическая деталь со вздувшейся и облезающей старой порошковой краской перед перекрасом — fig.01 — вздувшееся старое покрытие: перекрашивать поверх такого нельзя, новый слой отойдёт вместе со старым

01 / выборПочему старое покрытие снимают целиком

Порошковое покрытие держится на металле за счёт адгезии полимера к чистой шероховатой поверхности. Когда сверху ложится второй слой, он контачит не с металлом, а с гладкой плёнкой старой краски. Сцепление между двумя полимерами слабое, и при первом же перепаде температур или ударе связка рвётся. Хуже всего смешанный случай: часть детали облезла до металла, часть держится намертво. По границе получается ступенька, новый слой на ней ложится с натягом и первым отходит именно по краю ремонта.

Отсюда правило: либо деталь чистая до металла целиком, либо перекрас не имеет смысла. Зачистить вздутия и закрасить остальное поверх это самообман. Поэтому дальше речь только про способы снять всё покрытие подчистую, а не про косметику.

А если старый слой держится идеально по всей площади?

Тогда изредка красят поверх с обязательной матовкой (шлифовкой в матовость для сцепления). Но это работает только на ровных однотонных покрытиях без единого скола, и результат нестабилен. Причины плохого сцепления разбирает материал про отслаивание краски.

02 / способыЧетыре способа снять краску: режим, риск, назначение

У владельца камеры реально доступны четыре метода. Свёл их в одну таблицу, чтобы сразу видеть, где грань между «сработает» и «испорчу деталь или печь».

Способ	Режим / абразив	Риск и для чего
Обжиг в своей печи	400–450 °C, 20–60 мин	Перегрев ТЭНов и уплотнителя, копоть; для массивного литья и профтрубы
Пиролиз в муфеле	400–450 °C, без кислорода	Нужна отдельная печь; чисто выжигает оснастку и мелочь
Пескоструй	электрокорунд 0,2–0,4 мм, 2–4 атм	Металл не греется; универсально, но нужен компрессор и камера
Химсмывка	кислотный состав, 15 мин и более	Плохо берёт старше 2–3 лет; удобна для сложного профиля

Обжиг и пиролиз это термические способы, разница в среде: в открытой печи краска горит с дымом и кислородом, в пиролизной среда без кислорода и краска коксуется в пепел без пламени. Пескоструй и химия металл не греют вообще, поэтому не деформируют деталь. Дальше по каждому подробнее, с упором на риски для владельца камеры.

03 / обжигОбжиг в своей печи: когда можно, где грань

Соблазн понятен: печь под рукой, поднял температуру до 450 °C, продержал полчаса, краска обуглилась в серый пепел, сбил щёткой. На массивной детали это работает. Проблема в том, что штатный режим камеры это 180–200 °C, а обжиг вдвое горячее, и всё оборудование печи проектировалось не под него.

Что страдает при обжиге. Спираль ТЭНа и в норме греется до 700–800 °C, а поверхность трубки при обдуве держится около 300–400 °C. Гоняя воздух на 450 °C, вы поднимаете и температуру самой трубки, ресурс ТЭНов падает. Силиконовый уплотнитель двери рассчитан на 180–200 °C, при 450 °C он дубеет и трескается за несколько циклов. Минеральный утеплитель терпит, но копоть от горящей краски оседает на стенках и оребрении ТЭНов, а это уже пожарный риск. Поэтому обжиг в рабочей камере это разовая мера для толстого металла, а не технология на поток.

Как понять, что краска выгорела полностью?

Полимер начинает разлагаться с 300 °C, полностью выжигается к 400–450 °C. Готовность видно по цвету: краска превращается из плёнки в серо-чёрный рыхлый пепел, который сбивается щёткой. Если остаётся глянцевая или липкая плёнка, температуры не хватило.

Не испорчу ли ТЭНы обжигом на 450 °C?

Один-два цикла обычно переживут, регулярный обжиг сокращает срок. Признаки перегрева и механику отказа разбирает статья про перегорание и замену ТЭНов. Если планируете снимать краску часто, дешевле пескоструй или отдельная печь.

04 / металлРиск перепала и коробления тонкого металла

Главная опасность обжига не для печи, а для самой детали. Лист тоньше 1,5 мм при нагреве до 400–450 °C коробит почти всегда. У тонкого металла низкая теплопроводность и высокий коэффициент теплового расширения: кромки прогреваются быстрее середины, деталь ведёт волной, и после остывания она уже не плоская. Выправить такое сложно, а под порошком любая кривизна видна.

Второй эффект тоньше. Температура рекристаллизации стали лежит около 450 °C, и обжиг на этой границе начинает отпускать закалённый или нагартованный металл: пружинные элементы теряют упругость, тонкие кромки становятся мягче. Для декоративной детали это не критично, для нагруженной уже проблема. Вывод простой: профтруба, литьё, чугун и толстый лист обжиг терпят, кузовщина и тонкий профиль до 1,5 мм идут на пескоструй или химию, где металл вообще не греется.

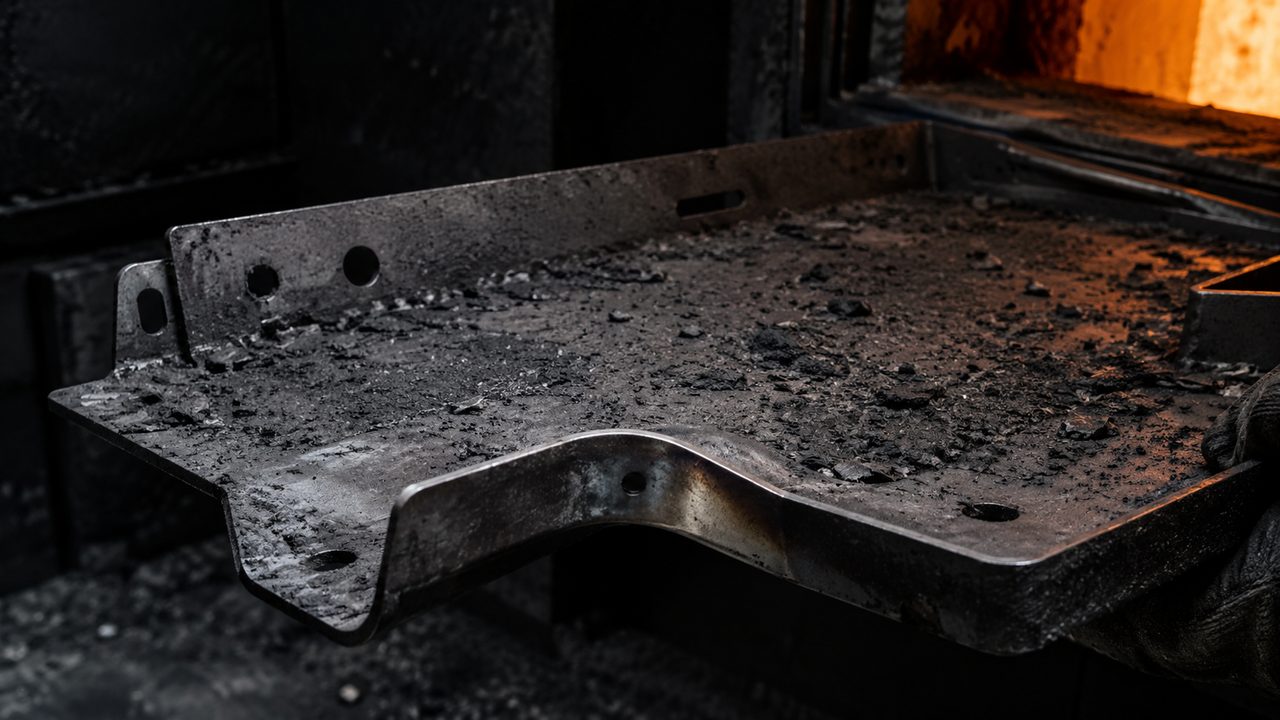

Деталь после обжига краски в печи: серый пепел выгоревшего покрытия и покоробленный тонкий край — fig.02 — после обжига: краска ушла в пепел, но тонкую кромку повело волной от неравномерного нагрева

05 / пескоструйПескоструй: механика без нагрева

Пескоструйная обработка снимает краску, ржавчину и окислы за один проход и сразу оставляет шероховатый профиль, на который порошок ложится лучше всего. Металл при этом холодный, деформации нет, поэтому для тонкого листа и дисков это основной способ.

По абразиву. Для стальных деталей берут электрокорунд фракцией 0,2–0,4 мм или стальную дробь 0,5–1 мм, кварцевый песок 0,3–0,8 мм дешевле, но пылит и запрещён во многих цехах. Для литья и мягких сплавов выбирают мелкую фракцию 0,2–0,5 мм и давление 2–4 атм, чтобы не выбить кратеры в мягком металле. Минус способа очевиден: нужен компрессор, пескоструйная камера и расходник, для разовой детали это дорого. Зато результат предсказуем и подходит под сложную геометрию. Сравнение с химией по подготовке поверхности есть в разборе про пескоструй или химию.

Не разъест ли пескоструй тонкий металл?

При избыточном давлении и грубом абразиве тонкий лист выбивается и деформируется локально. Для тонкого металла держат 2–4 атм и мелкую фракцию, водят соплом под углом, а не в упор. На литье и дисках это штатная подготовка, подробнее в материале про покраску дисков.

06 / химияХимическая смывка: где работает, где нет

Смывка это агрессивный кислотный состав на органических кислотах, который размягчает термореактивное покрытие, после чего краска снимается шпателем. Работает погружением или нанесением кистью, коммерческие составы обещают реакцию за 15 минут. Удобна там, где пескоструй не достаёт: глухие полости, резьба, тонкий ажурный профиль.

Ограничений два. Первое: на покрытиях старше 2–3 лет реакция идёт заметно хуже, старая полимеризованная плёнка сопротивляется. Второе: в холодном неотапливаемом помещении состав приходится подогревать, иначе он почти не действует. Плюс химия требует перчаток, вентиляции и утилизации отработки, в гараже это неудобно. Поэтому смывку чаще берут для мелких сложных деталей, а массив гонят на пескоструй или обжиг.

Нужно ли что-то делать с металлом после смывки перед покраской?

Да, обязательно. После химии деталь промывают, сушат и обезжиривают, иначе остатки кислоты и влага в порах убьют адгезию нового слоя. Без шероховатости от пескоструя сцепление слабее, поэтому после смывки поверхность иногда дополнительно матуют. Про адгезию есть отдельный разбор про то, почему порошок не липнет.

07 / оснасткаКрючки, подвесы и нагар от краски

Крючки и подвесы это расходник, который за десятки циклов обрастает толстым коксом краски и перестаёт проводить ток на заземление. Плохой контакт крючка с деталью роняет напыление: заряд не стекает, порошок ложится рыхло. Поэтому оснастку чистят от нагара регулярно, и здесь термические способы к месту: крючки не жалко греть до 450 °C, металл толстый, коробить нечему.

На производстве для этого держат отдельную пиролизную печь очистки: подвесы загружают в среду без кислорода, краска коксуется в пепел без пламени, потом её обстукивают. В гараже проще: крючки прокаливают горелкой или на том же обжиге детали, дают остыть, обстукивают и проходят щёткой по контактным местам. Голый металл на конце крючка это условие нормального заземления. Про то, как правильно вешать и заземлять оснастку, есть материал про оснастку и заземление.

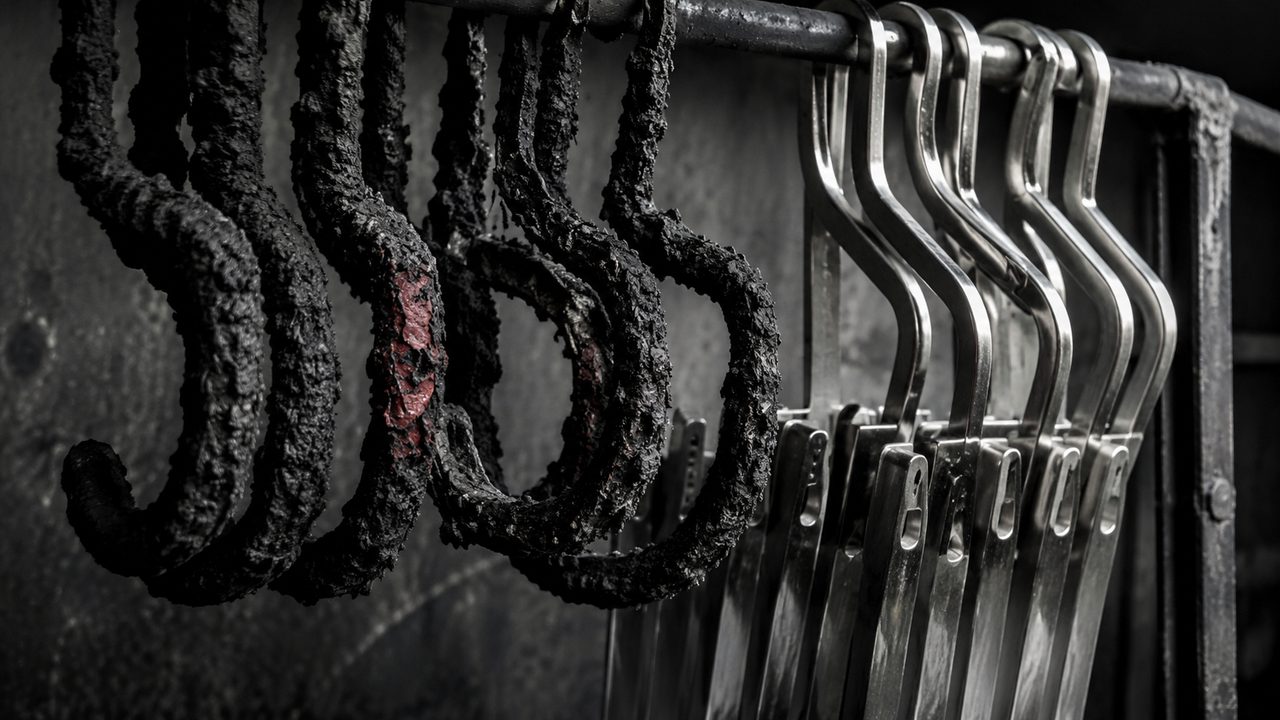

Крючки и подвесы для порошковой покраски с толстым слоем нагара краски рядом с очищенными до металла — fig.03 — подвесы в коксе краски не проводят заземление; после обжига контактные концы зачищают до металла

Выбор способа сводится к двум вопросам: насколько толстая деталь и как часто вы снимаете краску. Разовый массив можно обжечь в своей печи, приняв износ ТЭНов и копоть как плату. Тонкий металл и кузовщину гонят на пескоструй, чтобы не повело. Сложную мелочь и полости отдают химии. А оснастку жгут до пепла без оглядки на температуру, ей это только на пользу.
