Металл ведёт и коробит при нагреве в камере
Тонкий лист 0,8–2 мм коробит не от плавления, а от внутренних напряжений: после резки, гибки и сварки металл напряжён, а при 180 °C он размягчается и эти напряжения высвобождаются. Лечится плавным подъёмом температуры, симметричным прогревом, правильным подвесом за одну кромку и рёбрами жёсткости. Поведённую деталь до 2 мм иногда правят повторным нагревом под грузом.

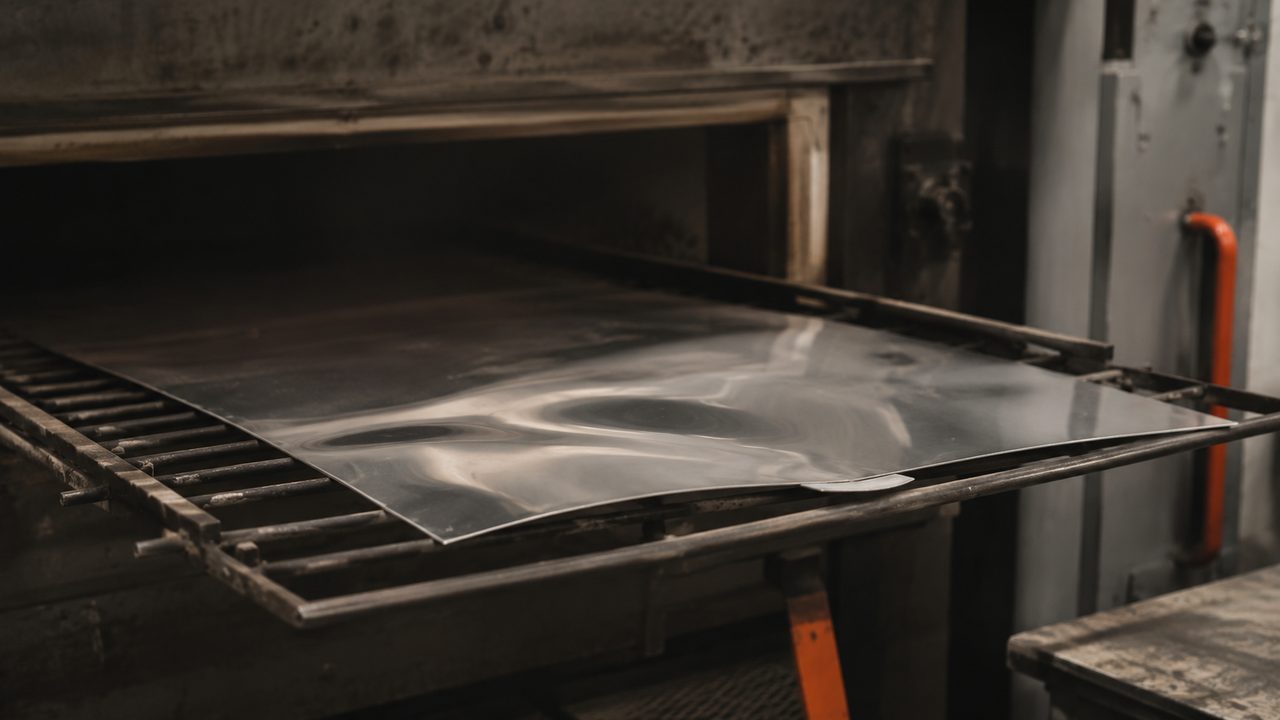

Лист 1 мм заходит в камеру ровным, а выходит с волной в 3–5 мм по диагонали. Температуру никто не превышал, режим стандартный 180 °C, 15 минут. Причина не в перегреве и не в браке камеры. Металл выгнуло собственными внутренними напряжениями, которые сидели в нём ещё до покраски. Разберём, откуда они берутся и как заставить тонкий лист держать геометрию.
01 / физикаПочему нагретый металл ведёт, если он не плавится
Сталь плавится при 1450 °C, а камера греет до 180–200 °C. До плавления далеко, но металл коробит. Работают два механизма, и оба не про плавление.
Первый механизм это тепловое расширение. При нагреве металл расширяется примерно на 0,012 мм на метр на каждый градус. Если один край листа нагрелся до 180 °C, а середина ещё на 130 °C, эти зоны расширяются по-разному. Разница в расширении на большой плоскости выливается в изгиб.
Второй механизм, главный для тонкого листа, это релаксация внутренних напряжений. Холодная сталь после резки и гибки хранит в себе остаточные напряжения. При комнатной температуре они уравновешены и лист лежит ровно. Нагрев до 180 °C снижает предел текучести металла, напряжения находят выход и деформируют деталь. Это фактически низкотемпературный отпуск, только неконтролируемый.
Почему толстая деталь при том же режиме не ведёт?
02 / источникиОткуда в листе берутся напряжения
Деталь приходит в камеру уже напряжённой. Напряжения закладываются на этапах до покраски, и камера их только проявляет.
- Лазерная и плазменная резка. По линии реза металл нагрет до сотен градусов и резко остывает. Вдоль кромки остаётся зона термического влияния с растянутыми напряжениями. Ажурный раскрой с длинными резами напряжён сильнее сплошного.
- Гибка. В зоне сгиба внешние волокна растянуты, внутренние сжаты. Это остаточная деформация, которая при нагреве частично отпускается и меняет угол или ведёт полку.
- Сварка. Сварной шов при остывании стягивает металл вокруг себя. Тонкий лист с длинным швом почти всегда уходит в поводку ещё до покраски, а нагрев в камере усиливает эффект.
- Прокат. Даже целый лист с завода имеет остаточные напряжения от холодной прокатки. На толстом это незаметно, на 0,8 мм проявляется волной.
Складывается всё вместе: лазерный раскрой согнули, приварили кронштейны, повесили в камеру. Три источника напряжений в одной детали, и при 180 °C они дают о себе знать разом.
Можно ли снять напряжения до покраски?
03 / подвесКак крепить и подвешивать, чтобы не повело
Способ крепления влияет на поводку не меньше режима. Тонкий лист, лежащий плашмя на решётке, прогибается под своим весом уже на горячем металле и застывает с прогибом. Тот же лист, подвешенный вертикально за кромку, свободно висит и коробит заметно меньше.
Правила для тонких деталей:
- Вешать вертикально за одну кромку, чтобы лист висел как штора. Большие плоскости вешать за длинную сторону.
- Не зажимать деталь в двух точках жёстко. Металл при нагреве расширяется, зажатому листу некуда деться и его выгибает между точками фиксации.
- Крючки цеплять симметрично. Одиночная точка сбоку создаёт перекос, и деталь тянет в сторону подвеса.
- Следить, чтобы деталь ничего не касалась. Прижало к соседнему изделию или к стенке, и при остывании получите изгиб в месте контакта.
По оснастке и правильному навешиванию есть отдельный разбор в статье про оснастку, подвесы и заземление.
04 / нагревПлавный подъём температуры и симметричный прогрев
Резкий старт это частая причина поводки. Если камера выходит на 200 °C за 3–4 минуты, край листа у нагревателя раскаляется, а середина отстаёт. Разница 40–60 °C между зонами одной детали и даёт изгиб от неравномерного расширения.
Что помогает:
- Плавный подъём со скоростью 5–7 °C в минуту вместо рывка. Металл успевает прогреться равномерно по всей площади.
- Активная циркуляция. Вентилятор гоняет горячий воздух и выравнивает температуру по объёму. Без обдува у стенок и потолка разброс легко достигает 30–40 °C. Про это подробно в статье о неравномерном нагреве и вентиляторе.
- Симметричная загрузка. Не ставить деталь одним краем вплотную к ТЭНу. Прямое излучение нагревателя на одну сторону листа перегреет её относительно дальней стороны.
Логика простая: чем ровнее прогрет лист по всей площади, тем меньше внутренних перепадов расширения и тем меньше его тянет. Плавный нагрев работает как мягкий отпуск: напряжения высвобождаются постепенно и симметрично, без резкого рывка в одну сторону.
Стоит ли делать выдержку на промежуточной температуре?
05 / таблицаТолщина листа, риск поводки и меры
Риск коробления определяется в первую очередь толщиной и жёсткостью детали. Таблица ниже это ориентир для планирования подвеса и режима под конкретный металл.
| Толщина листа | Риск поводки | Меры |
|---|---|---|
| 0,8–1,0 мм | Высокий | Вертикальный подвес за длинную кромку, плавный нагрев 5 °C/мин, отбортовка или рёбра обязательны |
| 1,0–1,5 мм | Высокий | Вертикальный подвес, ступень на 120–130 °C, обдув, без жёсткого зажима |
| 1,5–2,0 мм | Средний | Вертикальный подвес, ровный прогрев, следить за свободными краями и сварными швами |
| 2–3 мм | Низкий | Штатный режим, внимание к длинным сварным швам и ажурному раскрою |
| от 3 мм | Минимальный | Практически не ведёт при 180–200 °C, спецмеры не нужны |
Отдельно про тонкий цветной металл: алюминиевый профиль 1–2 мм ведёт по тем же законам, но у него ниже температура размягчения, поэтому режим держат мягче. Этот случай разобран в статье про полимеризацию алюминия, оцинковки и литья, здесь мы говорим именно про напряжения и коробление листа как отдельную тему.
Как заранее понять, поведёт деталь или нет?
06 / правкаЧто делать с уже поведённой деталью
Деталь вышла из камеры с волной. Вариантов немного, и они зависят от толщины и характера коробления.
- Плавная волна на листе до 2 мм. Часто выправляют повторным нагревом на ровной оправке под грузом. Лист кладут на плоское термостойкое основание, прижимают равномерным весом и греют до 180–190 °C, затем дают остыть под прижимом. Металл принимает форму оправки.
- Локальный горб или хлопун. Иногда снимается точечным прогревом обратной стороны и остыванием: металл в нагретой точке стягивается и вытягивает горб. Метод требует опыта, легко переусердствовать.
- S-образное коробление и жёсткие узлы. Повторный нагрев не помогает, их правят механически на прессе или гибочном оборудовании, а сложные случаи проще вырезать заново.
Повторный нагрев означает и повторную полимеризацию покрытия. Полиэфир выдерживает короткий вторичный прогрев до 190 °C без потери цвета, но многократный перегрев меняет оттенок и может дать пожелтение. Если правка требует нескольких заходов, лучше снять покрытие и покрасить деталь заново после правки.
Не отслоится ли краска при повторном нагреве для правки?
07 / профилактикаКак заложить стойкость к поводке заранее
Коробление дешевле предотвратить на этапе конструкции и подготовки, чем править после камеры. Что закладывают заранее:
- Рёбра жёсткости и отбортовку по свободным кромкам тонкого листа. Отбортовка на 8–12 мм превращает вялый лист в жёсткую панель.
- Симметричный раскрой и симметричное расположение вырезов. Несимметричная ажурная деталь тянет в сторону, где металла меньше.
- Короткие прерывистые сварные швы вместо сплошного длинного, где это допустимо по прочности. Меньше стягивающих напряжений от сварки.
- Продуманные точки подвеса, заложенные ещё в чертёж: технологические отверстия под крючки в жёстких зонах, а не на свободном краю.
Если детали тонкие и повторяющиеся, отработайте режим и оснастку на пробной партии: скорость нагрева, точки подвеса и при необходимости оправку для правки. Дальше процесс идёт стабильно, и волна из брака превращается в редкое исключение.
