Плавающая температура в камере: почему гуляет и как стабилизировать
Температура гуляет по двум главным причинам: релейное управление без ПИД гонит раскачку ±10–20 °C, а термопара, стоящая у ТЭНа вместо зоны детали, показывает погоду не в том месте. Добавьте сюда слабый обдув, перегруз ТЭНов и просадки сети. Норма разброса по зоне полимеризации составляет ±5 °C, а колебания во времени при исправном ПИД укладываются в ±2–3 °C. Лечение почти всегда одно: правильное место датчика, ПИД вместо реле, живая циркуляция воздуха.

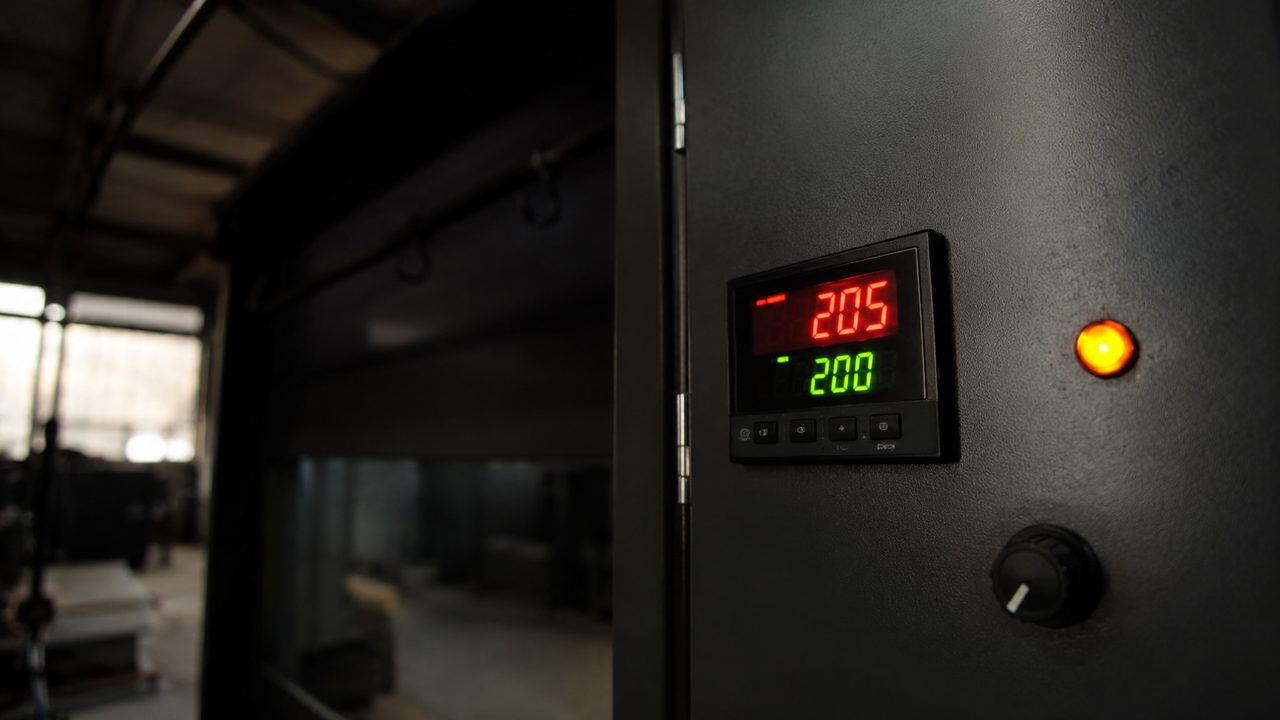

Стрелка на регуляторе качается как маятник: 195 °C, через три минуты 168 °C, снова вверх. Партия дисков выходит пятнистой, где-то глянец, где-то меловатый недопёк. Хозяин печи грешит на краску и меняет поставщика, хотя дело не в порошке. В камере идёт раскачка температуры, и пока её не убрать, ни один режим не отработает стабильно. Разберём, откуда берётся качание стрелки и как загнать его в ±3 °C.
01 / релейкаРелейное управление без ПИД: главный источник качания
Самый частый корень раскачки это простой релейный регулятор с гистерезисом. Он умеет только две команды: ТЭНы полностью включены или полностью выключены. Логика такая: температура упала ниже уставки минус гистерезис, значит врубить нагрев на 100%; поднялась выше уставки, значит выключить. Между этими двумя порогами регулятор ничего не дозирует.
Проблема в тепловой инерции. Когда датчик увидел 180 °C и вырубил ТЭНы, сами ТЭНы раскалены до 400–600 °C и отдают тепло ещё несколько минут: температура проскакивает уставку вверх на 10–15 °C. Потом печь остывает ниже нижнего порога, нагрев снова включается, но холодный металл ТЭНов разгоняется не сразу. Итог: синусоида с амплитудой ±10–20 °C и периодом 3–8 минут.
ПИД-регулятор работает иначе: он дозирует мощность плавно от 0 до 100%, притормаживая нагрев на подходе к уставке. У хорошо настроенного ПИД раскачка на плато держится в ±1–2 °C. Как его выставить под конкретную печь, разобрано в материале про настройку ПИД-регулятора камеры.
У меня стоит контактор, можно ли на нём убрать раскачку?
02 / термопараДатчик стоит не там: воздух у ТЭНа против зоны детали
Вторая по частоте причина плавающих показаний: термопара воткнута туда, где было удобно вывести провод, обычно на стену рядом с ТЭНами. В этой точке воздух то попадает под прямую струю раскалённого нагревателя, то нет. Датчик ловит короткие всплески от ТЭНа и передаёт регулятору дёрганую картину, которая к зоне детали отношения не имеет.

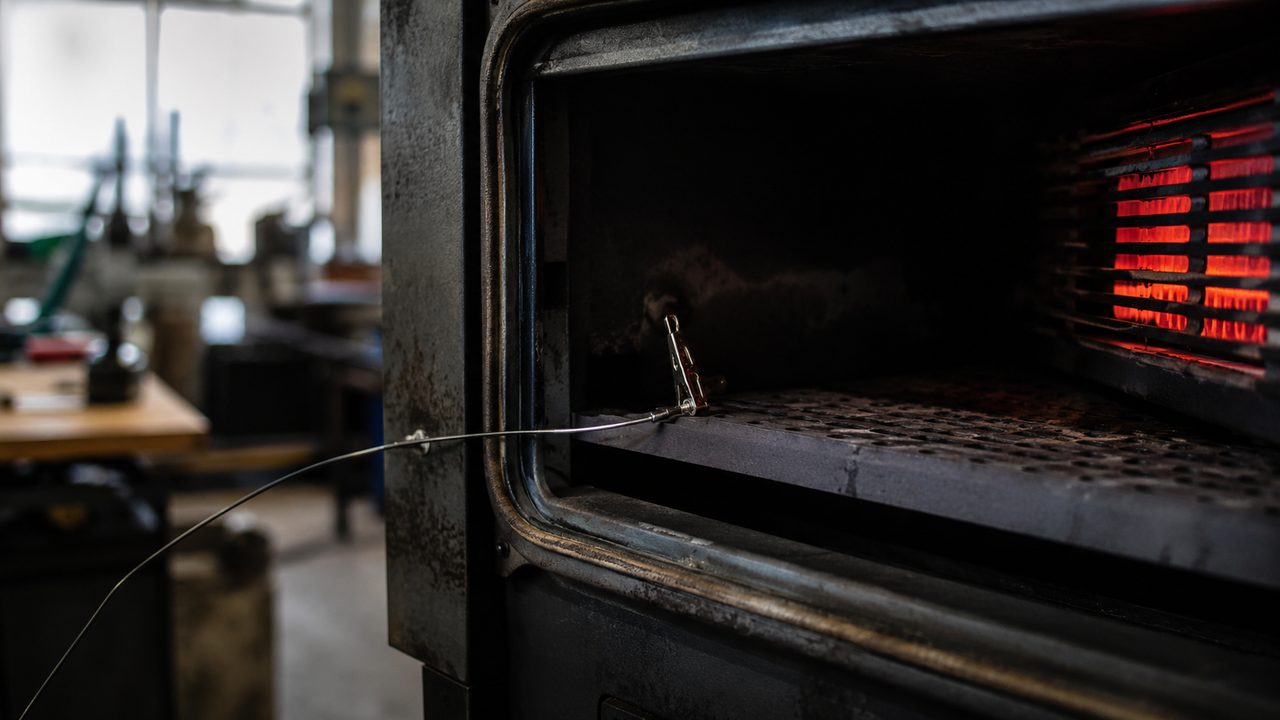

Правильное место термопары там, где висит деталь, на расстоянии не ближе 75 мм от стенок, ТЭНов и самих деталей, чтобы мерить воздух рабочей зоны, а не излучение поверхности. Перенос датчика из горячего кармана в центр объёма часто сразу успокаивает показания: пропадают резкие всплески, остаётся плавная кривая, по которой ПИД уже может работать.
Отдельно стоит проверить саму термопару на исправность и погрешность. Дрейф спая, окисление, плохой контакт в клеммнике дают ложные скачки на ровном месте. Как отличить дефект датчика от реальной раскачки печи, разобрано в материале про калибровку термопары и терморегулятора.
03 / воздухСлабая циркуляция: температура расслаивается по объёму
Без принудительного обдува горячий воздух копится под потолком, холодный оседает у пола, объём расслаивается на пласты. Датчик в одном пласте не отражает то, что в другом. Деталь попадает то в тёплый карман, то в холодный, и её температура гуляет сама по себе, даже если регулятор держит свою точку ровно.
Вентилятор конвекции перемешивает объём и стягивает разброс. Пустая печь без обдува легко даёт расслоение 20–30 °C между верхом и низом, а с нормальной циркуляцией разброс падает до ±5–8 °C. Заодно исчезает и медленное «дыхание» показаний, когда датчик по очереди попадает в разные пласты. Подбор крыльчатки и производительности под объём разобран в материале про неравномерный нагрев и вентилятор.
Может ли слишком сильный обдув наоборот раскачивать показания?
04 / нагрузкаТЭНы на пределе: печь не держит уставку
Если суммарной мощности ТЭНов едва хватает на объём, любой отбор тепла роняет температуру, и печь ползёт вниз, не в силах вернуться на уставку. При недоборе мощности регулятор держит нагрев на 100% почти постоянно, теряя способность что-либо дозировать. Раскачка тут не синусоида, а медленный дрейф вниз при загрузке холодного металла и вялый возврат.
Ориентир для конвекции: примерно 1 кВт на 0,1 м³ утеплённого объёма плюс запас на прогрев загрузки. Массивная холодная деталь на входе сама по себе оттягивает 30–50% мощности печи, пока не прогреется. Если ТЭНы уже на пределе, добавленная в горячую камеру заготовка проваливает температуру на 15–25 °C. Как посчитать нужный киловаттаж под свой объём, показано в материале про расчёт мощности ТЭНов.
Тут же ловится и деградация нагревателей: перегоревшая одна фаза из трёх снимает треть мощности, и печь начинает плыть там, где раньше держала. Если раскачка появилась внезапно, первым делом проверяют ТЭНы, об этом в разборе про почему камера не набирает температуру.
05 / сетьСкачки напряжения и провал при открывании двери
Мощность ТЭНа зависит от напряжения в квадрате. Просадка сети с 220 В до 200 В роняет реальную мощность примерно на 17%, а до 190 В почти на четверть. В частном секторе и на слабых линиях напряжение садится по вечерам, когда включаются соседи, и печь без видимой причины начинает недобирать 10–20 °C. Диагностика простая: мультиметром замерить напряжение прямо на клеммах ТЭНов под нагрузкой, а не в розетке на холостом ходу.
Открывание двери даёт резкий провал. За 5–10 секунд из объёма 8–10 м³ вываливается горячий воздух, заходит холодный, датчик проваливается на 30–60 °C. Релейный регулятор кидает ТЭНы на полную, потом идёт выброс выше уставки, и синусоида раскачивается заново. Правило простое: открывать быстро, таймер выдержки ставить на паузу до восстановления режима. Сколько печь возвращается на уставку после провала, разобрано в материале про время выхода на режим и инерцию камеры.
06 / диагнозКак по характеру качания найти причину
Форма колебаний почти всегда указывает на источник. Не нужно менять всё подряд, достаточно посмотреть, как именно гуляет стрелка, и сопоставить с таблицей.
| Характер колебаний | Вероятная причина | Что делать |
|---|---|---|
| Ровная синусоида ±10–20 °C, период 3–8 мин | Релейное управление, тепловая инерция ТЭНов | Поставить ПИД и SSR, запустить автонастройку |
| Резкие короткие всплески на ровном фоне | Термопара в струе ТЭНа или дефект спая | Перенести датчик в зону детали, проверить калибровку |
| Медленное расслоение, верх горячее низа | Слабая или отсутствующая циркуляция | Добавить вентилятор конвекции, убрать датчик из струи |
| Дрейф вниз, вялый возврат на уставку | Недобор мощности или перегоревший ТЭН | Проверить фазы ТЭНов, добавить киловатты |
| Провал на −10…−20 °C в одно и то же время суток | Просадка напряжения в сети | Замерить напряжение под нагрузкой, стабилизатор |
| Разовый провал −30…−60 °C с выбросом после | Открывание двери, потеря объёма воздуха | Открывать быстро, пауза таймера, уплотнить дверь |
Порядок починки от простого к сложному: сначала переносят термопару и проверяют её калибровку, это бесплатно и часто снимает половину проблемы. Потом смотрят циркуляцию. Затем меняют релейный регулятор на ПИД с твердотельным реле. И только если после этого температура всё ещё плывёт, считают мощность и меряют сеть.
07 / металлПочему воздух и деталь показывают разные цифры

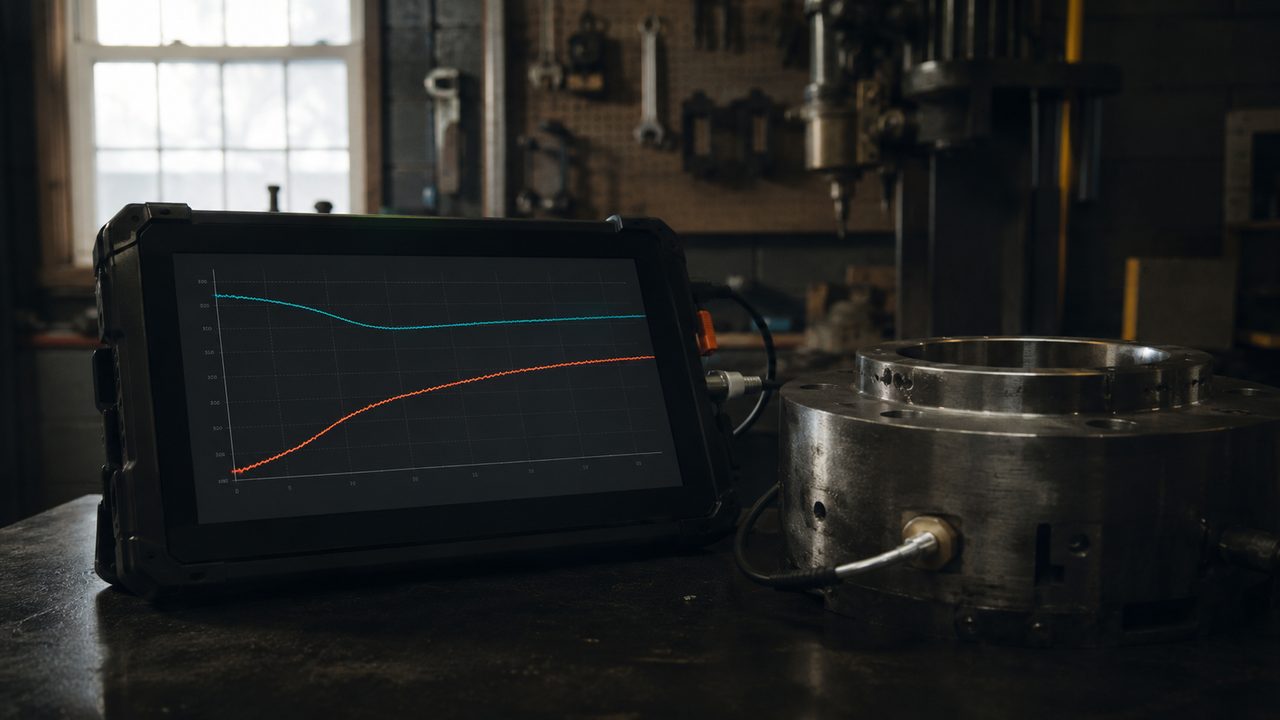

Даже при идеально ровном воздухе температура металла отстаёт. На выходе на режим воздух уже 180 °C, а массивная деталь ещё 140–160 °C: её надо прогреть насквозь. Разрыв на разгоне доходит до 20–40 °C и зависит от толщины стенки: тонкий лист догоняет воздух за 3–5 минут, литой блок за 15–20 минут.
Отсюда типовая ошибка: регулятор давно показывает уставку, оператор запускает таймер выдержки, а металл ещё не дошёл до рабочей температуры и недополучает минуты отверждения. Выдержку отсчитывают не от показания воздуха, а от момента, когда самая холодная точка детали набрала рабочую температуру. Проверяют это термокарандашом, пирометром или логгером на металле, об этом в разборе про контроль температуры детали пирометром.
Чтобы увидеть весь разброс сразу, и по воздуху, и по металлу, и во времени, снимают карту печи термопарами по объёму. Это единственный способ отделить раскачку регулятора от неравномерности объёма, разложено в материале про температурное картирование камеры.
Плавающая температура почти никогда не бывает загадкой. За качанием стрелки стоит короткий список причин, и все они читаются по форме колебаний. Перенос датчика в зону детали и переход на ПИД с твердотельным реле снимают основную раскачку, а живой обдув и запас по мощности добивают остатки. Дальше остаётся привычка: таймер выдержки запускать от холодной точки металла, а не от зелёной лампы на регуляторе.
