Температурное картирование камеры: как проверить равномерность
Один датчик на стене показывает температуру в одной точке, а не по всему объёму. Чтобы проверить равномерность, разложите 4–9 термопар по углам, центру, у двери и у ТЭНов, снимите показания на выходе на режим и по плато выдержки. Разброс между самой холодной и самой горячей точкой у нормальной печи ±5–8 °C. Выдержка отсчитывается по самой холодной точке детали.
Регулятор держит 180 °C ровно, зелёная лампа горит, а детали у задней стенки выходят глянцевыми, у двери — меловатыми. Причина не в краске и не в режиме. Датчик регулятора висит в одной точке, а объём печи прогрет неравномерно: у двери может быть 168 °C, у ТЭНов 195 °C. Пока вы не разложите термопары по всей камере, вы этого просто не увидите.
01 / зачемПочему один датчик врёт про весь объём
Термостат меряет температуру в месте, где физически стоит его датчик. Обычно это стена рядом с ТЭНами или зона, куда удобно было вывести провод. Печь считает, что раз здесь 180 °C, то и везде 180 °C. Реальность другая: воздух в камере расслоён по температуре, и разница между теплой и холодной зоной у самодельной печи легко доходит до 20–30 °C.
Отраслевая планка равномерности для покрасочной печи — ±5 °C по объёму. Аэрокосмический стандарт AMS2750, на который опирается автомобильный CQI-9, делит печи на классы по этому допуску: Class 2 держит ±5 °C, Class 3 — ±7 °C, Class 4 — ±10 °C. Для гаражной камеры реалистичная цель — уложиться в ±8 °C. Всё, что шире, даёт брак в холодных зонах при нормальном показании регулятора.
Зачем мне картирование, если регулятор точный?
02 / методСетка термопар: 9 точек по объёму

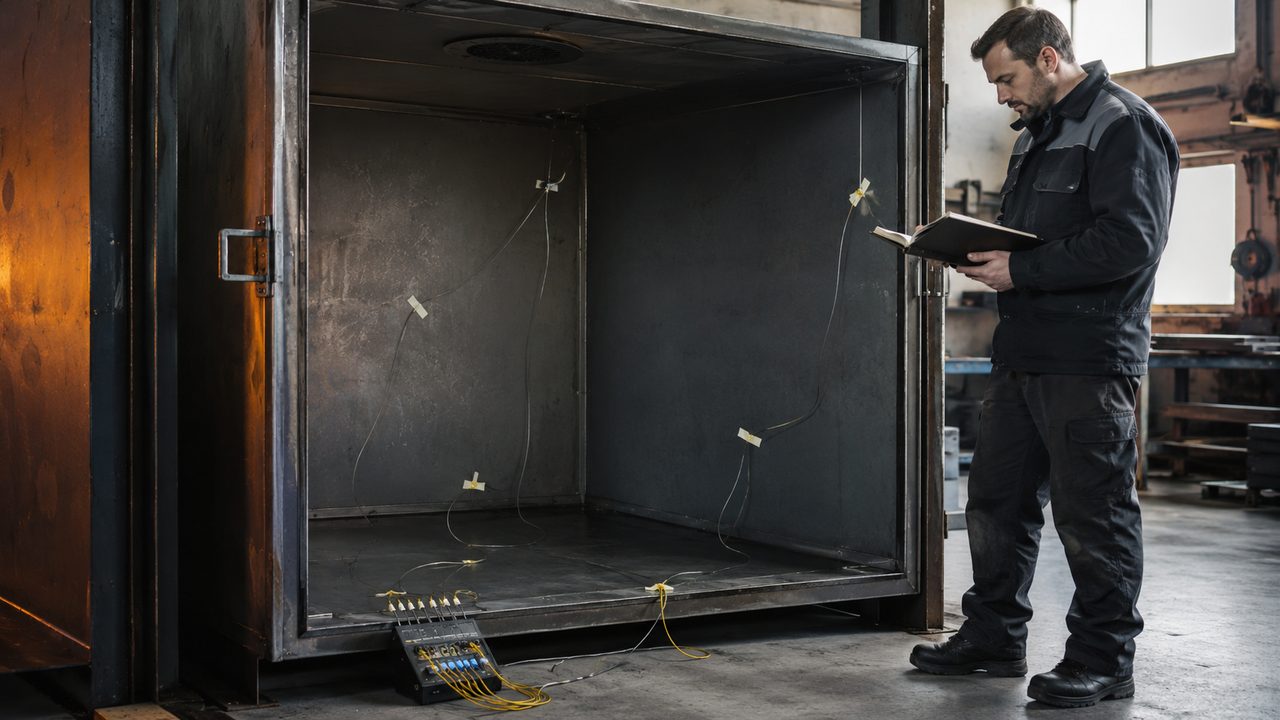

Промышленный замер равномерности называют survey: термопару ставят в каждый из восьми углов рабочей зоны плюс одну в геометрический центр. Итого 9 точек. Печь выводят на режим, дают стабилизироваться и записывают все точки одновременно минимум 30 минут. Кончик термопары держат не ближе 75 мм к стенкам и деталям, чтобы мерить воздух, а не нагретую поверхность.
В мастерской редко есть 9 каналов, но полная сетка и не нужна. Разброс вылезает в предсказуемых местах. Хватает 4–6 термопар, если ставить их прицельно:
- у двери, на уровне середины проёма — почти всегда самая холодная точка
- рядом с ТЭНами или в струе вентилятора — самая горячая
- нижний дальний угол от нагревателя — вторая холодная зона
- геометрический центр камеры — там висит деталь
- верхний угол над ТЭНами — контроль перегрева верха
Причины, по которым появляется этот разброс, разбираются отдельно в материале про неравномерный нагрев и вентилятор. Здесь задача другая: не устранить неравномерность, а сначала честно её измерить.
03 / профильВыход на режим и плато выдержки

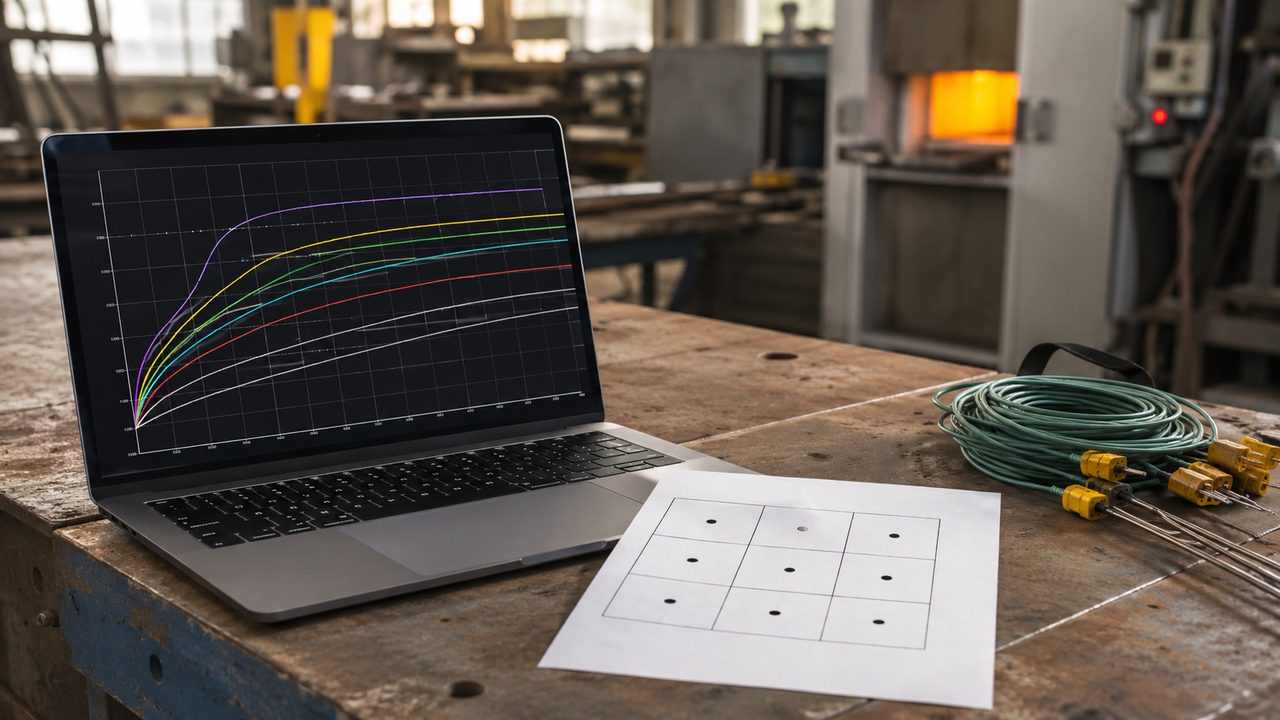

Одной цифры в момент времени мало. Нужен профиль — график температуры каждой точки от момента включения до конца цикла. На нём видно две фазы. Первая — выход на режим: все точки лезут вверх, но с разной скоростью. Углы у ТЭНов вырываются вперёд, точка у двери плетётся позади. Вторая фаза — плато: печь вышла на уставку, кривые выравниваются, но между собой сохраняют стабильный разрыв.
Снимать показания вручную нужно чаще на подъёме и реже на плато: каждые 1–2 минуты первые полчаса, потом каждые 5 минут. Многоканальный логгер делает это сам с шагом 5–30 секунд. Готовый профиль отвечает на три вопроса: какая точка выходит на режим последней, какой стабильный разброс между углами, нет ли выброса выше уставки на финише.
04 / точкиТаблица: где мерить и что это значит
Типичная карта конвекционной камеры без идеальной циркуляции. Отклонения даны относительно показания регулятора при уставке 180 °C.
| Точка замера | Типичное отклонение | Вывод |
|---|---|---|
| У ТЭНов / в струе вентилятора | +10…+18 °C | Самая горячая зона, риск перегрева и пожелтения краски |
| Верхний угол над нагревателем | +5…+12 °C | Тёплый воздух копится вверху, контролировать перегрев |
| Геометрический центр | −2…+3 °C | Близко к уставке, но зависит от загрузки |
| Нижний дальний угол | −8…−15 °C | Холодная зона, обдув доходит хуже всего |
| У двери, середина проёма | −10…−20 °C | Утечка через уплотнение, самая холодная точка |
Если размах между строками больше ±8 °C, деталь у двери недополучит выдержку. Куда выводить провода и какие термопары брать — в разделе про термопары и датчики камеры.
05 / детальПрофиль детали против профиля пустой камеры
Пустая камера и загруженная — две разные печи. Сетка термопар в пустом объёме показывает саму печь: как греют ТЭНы, куда дует вентилятор. Это профиль пустой камеры, он нужен на этапе настройки. Но полимеризуется металл, а не воздух, и деталь своей массой меняет картину: экранирует обдув, оттягивает тепло, создаёт собственные тени.

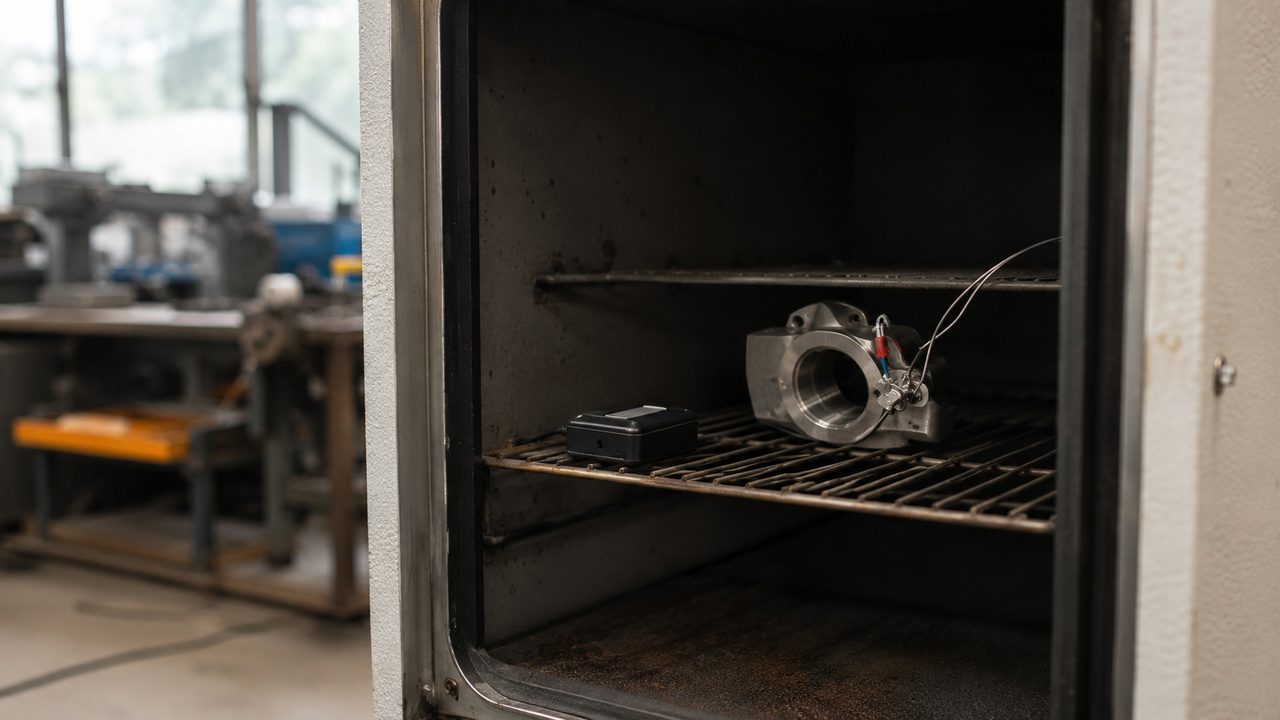

Профиль детали снимают логгером-путешественником. Это прибор в термостойком корпусе, выдерживающий 250–300 °C, с термопарами, прикреплёнными прямо к металлу. В проходной печи он едет вместе с деталью на подвесе и пишет всё, что видит металл на протяжении маршрута. В тупиковой камере логгер просто кладут рядом с деталью на весь цикл. Промышленные профайлеры пишут до 6 каналов сразу: несколько точек детали плюс воздух.
Разница показательна. Пустая камера может дать ровные ±5 °C, а с загрузкой в центре штабеля вылезет холодный карман на 15 °C ниже. Поэтому режим валидируют именно на детали. Как воздух опережает металл по времени, подробно разобрано в материале про контроль температуры детали и пирометр.
Достаточно ли снять профиль один раз?
06 / выдержкаTime-at-temperature: считаем по холодной точке
Главный параметр отверждения не пиковая температура, а time-at-temperature: сколько минут металл реально провёл при рабочей температуре. И отсчитывать его надо по самой холодной точке детали. Если паспорт краски требует 15 минут при 180 °C, эти 15 минут должны отработать там, где холоднее всего, а не у горячей стенки.
Пример из карты выше. У двери деталь на 12 °C холоднее центра. Пока центр уже держит 180 °C, край у двери сидит на 168 °C и выдержка там ещё не началась. Если снять партию по таймеру от центра, дверной край недополучит 5–8 минут реальной выдержки.
Почему это критично: степень отверждения (конверсии) должна дойти до 95%, иначе покрытие теряет защиту и отслаивается через 1–3 года эксплуатации. Промышленные профайлеры считают из профиля индекс отверждения (cure index) с допустимой полосой около 90–115 — это интегральная оценка «набрала ли деталь свою дозу тепла». В мастерской тот же смысл проще: таймер запускаете от момента, когда самая холодная точка достигла рабочей температуры. Полный разбор связки градусов и минут — в разделе про температуру и время полимеризации.
07 / бюджетКак снять карту в гараже недорого
Промышленный логгер-профайлер стоит как половина самодельной печи, но сама методика доступна почти даром. Нужны термопары типа K (хромель-алюмель) и способ их читать: несколько мультиметров с K-входом или дешёвый многоканальный логгер. Точность мультиметра с термопарой типа K обычно ±2–5 °C, для оценки равномерности этого хватает.
Порядок работы:
- закрепить 4–6 термопар в проблемных точках, провода вывести через уплотнитель двери
- прогреть камеру до уставки, дать стабилизироваться 10 минут
- записывать все точки одновременно каждые 1–2 минуты на подъёме, каждые 5 минут на плато
- вычесть минимум из максимума на плато — это и есть разброс по объёму
- отметить, какая точка вышла на режим последней: по ней считать выдержку
Одна такая процедура за вечер даёт то, чего не покажет ни один настенный датчик: реальную карту печи. Дальше по ней либо правят циркуляцию и уплотнение двери, либо просто грузят холодные зоны с запасом по времени. Сама привязка провода к металлу и выбор типа термопары описаны в материале про термопары и датчики камеры.
