Расчёт мощности ТЭНов для камеры полимеризации по объёму

Две одинаковые по объёму камеры на 6 м³ могут требовать 9 кВт и 18 кВт. Разницу дают толщина утеплителя, температура цеха и масса металла, который каждый прогон надо разогреть от комнатной температуры до 180–200 °C. Поэтому «столько-то киловатт на кубометр» без поправок работает грубо. Ниже разберём, как посчитать мощность честно: от объёма, теплопотерь и загрузки.

01 / объёмШаг 1. От габаритов к объёму

Считают по внутренним размерам рабочего пространства, а не по внешнему коробу. Двойная стенка с утеплителем съедает по 80–100 мм с каждой стороны, суммарно каждый габарит уменьшается на 16–20 см. Внутренние 2,5 × 1,2 × 2,0 м дают объём 6,0 м³. Это базовое число для дальнейшего расчёта.

Объём задаёт две вещи сразу: массу воздуха, который нужно нагреть, и площадь стен, через которые тепло уходит наружу. Обе величины растут с размерами камеры, но не одинаково: воздуха внутри становится больше по кубу, а поверхность потерь по квадрату. Поэтому у крупных камер удельная мощность на кубометр обычно ниже, чем у мелких.

02 / теплопотериШаг 2. Установившиеся теплопотери через стены

Когда камера вышла на 200 °C и держит режим, ТЭНы работают только на компенсацию тепла, уходящего через стены, дверь и вытяжку. Это установившаяся мощность, и именно она определяет нижнюю границу расчёта. Поток через утеплённую панель зависит от толщины и типа изоляции: 100 мм минеральной ваты пропускают примерно вдвое меньше тепла, чем 50 мм.

Практический ориентир для утеплённой камеры: установившиеся потери при перепаде 180 °C между внутренней и внешней стенкой составляют порядка 0,15–0,3 кВт на квадратный метр поверхности. Камера 6 м³ имеет около 20 м² наружной поверхности, отсюда потери 3–6 кВт на удержание режима. Дверь с изношенным уплотнением и открытая вытяжка добавляют к этой цифре ещё 20–40%.

03 / разогревШаг 3. Мощность на разгон камеры и садки

Установившихся потерь мало: камера должна ещё быстро выйти на режим с холодного состояния. На разгон уходит энергия по трём статьям. Первая: нагрев воздуха внутри, 6 м³ воздуха до 200 °C требуют около 0,4 кВт·ч, немного. Вторая: прогрев самих стен и металлоконструкции камеры, это заметнее. Третья и самая тяжёлая: разогрев загруженного металла.

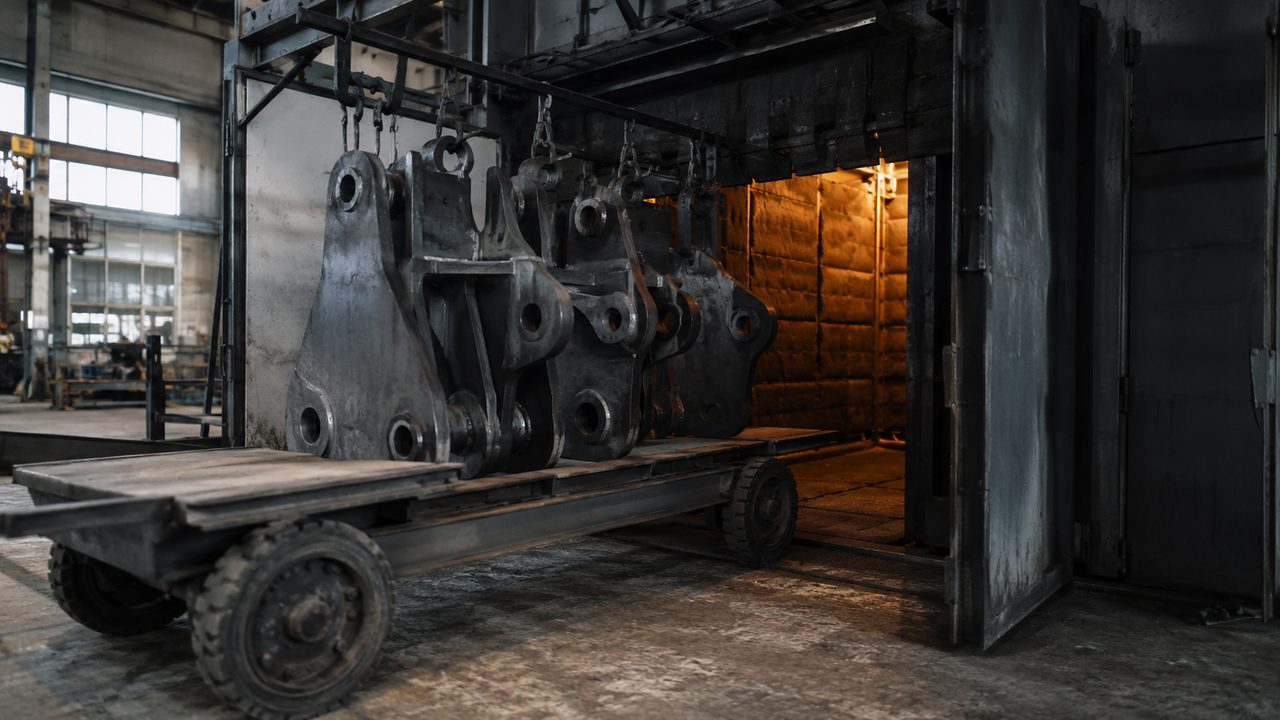

Массу загрузки считают по формуле Q = m × c × ΔT. Для стали удельная теплоёмкость около 0,5 кДж/кг·К. Садка 100 кг стали, разогреваемая от +20 °C до 200 °C, забирает 100 × 0,5 × 180 = 9000 кДж ≈ 2,5 кВт·ч. Чтобы отдать эту энергию за 20 минут, нужна мощность около 7,5 кВт сверх компенсации потерь.

04 / формулаРабочая формула и коэффициент 1–2 кВт/м³

Свести всё в одно число проще через удельный коэффициент. Полная мощность:

P = V × k, где V это объём в м³, k это удельная мощность в кВт/м³.

Коэффициент k подбирают по условиям. Утеплённая камера 100 мм, тёплый цех, лёгкие детали дают 1–1,3 кВт/м³. Средние условия, умеренная садка выводят на 1,5 кВт/м³. Холодное помещение, тяжёлый металл, требование быстрого цикла поднимают до 1,7–2 кВт/м³. Слабое утепление или неутеплённый короб выбивают расчёт за 2,5–3 кВт/м³, и тогда правильнее сначала утеплить камеру, чем гнать мощность.

Для нашей камеры 6 м³ в средних условиях: 6 × 1,5 = 9 кВт. Округляют до удобной комплектации ТЭНами: три штуки по 3 кВт дают ровно 9 кВт, или четыре по 2,5 кВт дают 10 кВт с небольшим запасом.

05 / таблицаТаблица: объём камеры → рекомендуемая мощность

Диапазон мощности в таблице отражает разброс условий. Нижнее значение берут для утеплённой камеры в тёплом цеху с лёгкой садкой, верхнее для холодного помещения и массивного металла. Считано по коэффициенту 1–2 кВт/м³ с округлением под ходовые ТЭНы.

Заметно, что у крупной камеры 15 м³ нижняя граница даёт всего 1,1 кВт/м³, а у мелкой 2 м³ уже 1,25–2 кВт/м³. Это тот самый эффект отношения поверхности к объёму: мелкая камера теряет относительно больше тепла на единицу внутреннего пространства.

06 / тип ТЭНаВоздушный нагрев против излучающего: разный расчёт

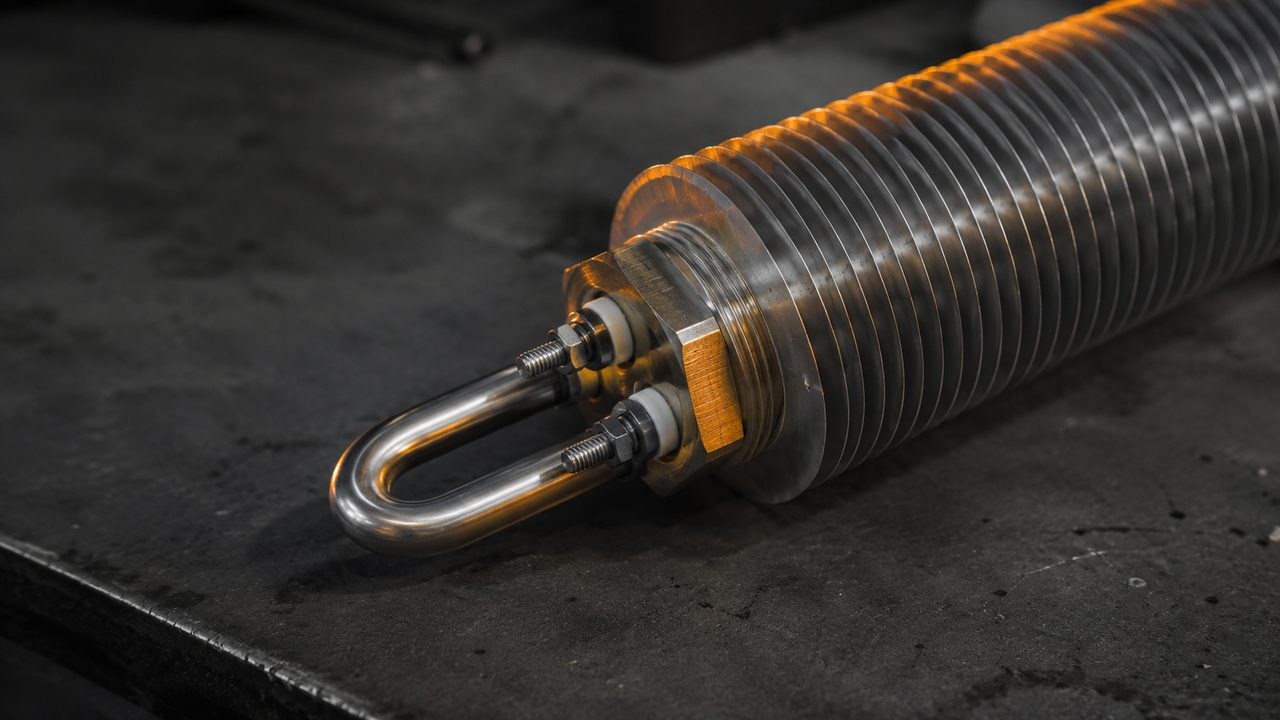

Коэффициент 1–2 кВт/м³ относится к воздушному нагреву: оребрённым трубчатым ТЭНам, которые греют весь объём через рециркуляцию вентилятором. Тепло распределяется по камере равномерно, поэтому логично считать от кубатуры. Как разложить такие ТЭНы внутри, разобрано в материале про раскладку ТЭНов в камере.

ИК-излучающие нагреватели работают иначе: они греют поверхность детали напрямую инфракрасным потоком, а не воздух. Их мощность привязывают не к объёму, а к площади облучаемого фронта, порядка 8–15 кВт на м² рабочей зоны. Для одной и той же детали ИК-камера часто выходит компактнее по объёму, но требовательнее к расстоянию и геометрии: в тени излучатель не греет.

07 / запасЗапас на разогрев и просадку сети

К мощности установившихся потерь добавляют запас 15–25%. Он идёт на три вещи. Разгон холодной садки в начале смены, когда стены и пол камеры ещё не прогреты. Просадка напряжения: сеть нередко даёт 350–360 В вместо 380 В, и мощность ТЭНа падает пропорционально квадрату напряжения. Деградация спирали со временем: за пару лет работы ТЭН теряет несколько процентов отдачи.

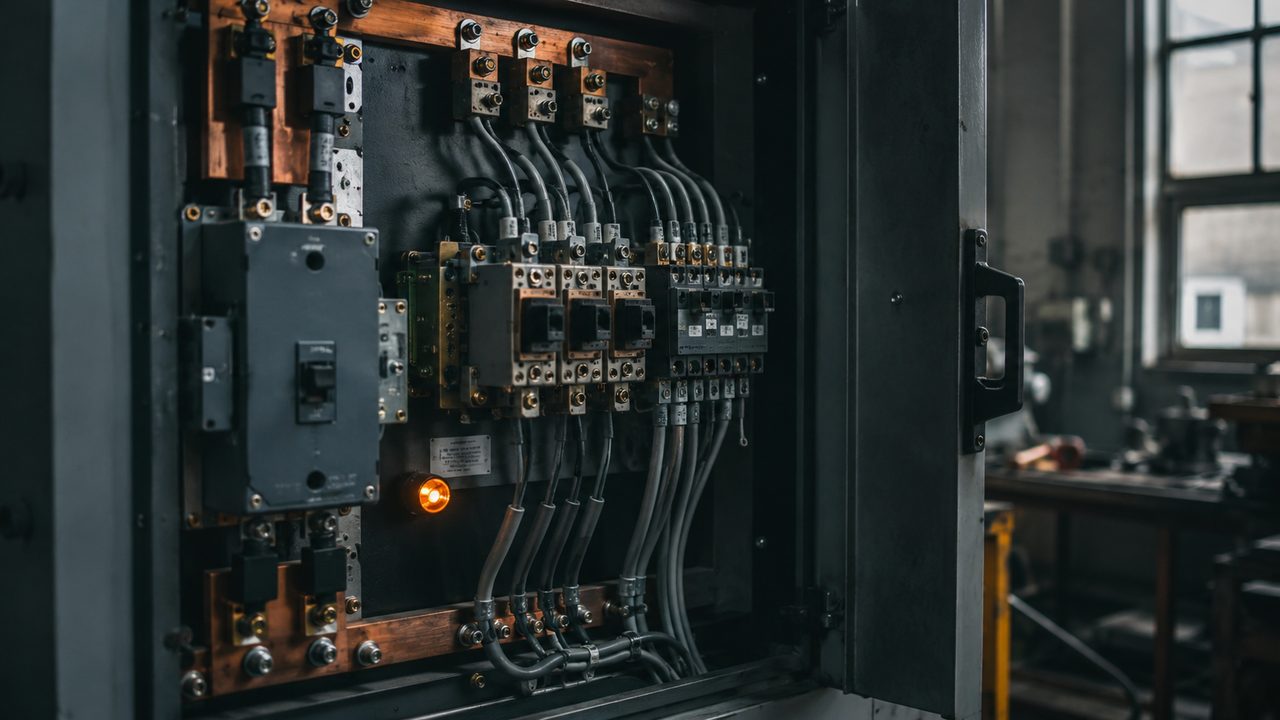

Практически это значит, что если расчёт по потерям дал 8 кВт, ставят 9–10 кВт. Лишний киловатт дешевле заложить при сборке щита, чем переделывать проводку и автоматику через полгода, когда выяснится, что зимой камера не выходит на режим. Как связать мощность с автоматикой и не раскачивать температуру, показано в разборе терморегулятора и автоматики камеры.

Расчёт мощности это первый шаг, за ним идёт выбор конкретных ТЭНов, их разбивка на группы и утепление стен, которое определяет нижнюю границу коэффициента. Начать удобно с определения размеров камеры под свою деталь, а дальше подобрать тип и число ТЭНов под посчитанную мощность.
