За сколько минут камера полимеризации выходит на 180–200 °C?

Пустая утеплённая камера объёмом 6–9 м³ с адекватной мощностью выходит на 200 °C за 20–40 минут от холодного пуска. Если камера тонкостенная, плохо утеплённая или ТЭНов не хватает, разгон растягивается до 50–60 минут. Горячая камера, которую не остужали между партиями, набирает уставку заново за 5–10 минут.

Почему после загрузки детали температура в камере падает?

Холодная деталь массой 20–40 кг забирает тепло из воздуха и со стенок, пока не прогреется сама. Просадка составляет 20–60 °C и держится 5–20 минут, пока металл не сравняется с уставкой. Чем массивнее и холоднее деталь, тем глубже провал и дольше восстановление. Автоматика на это время выводит ТЭНы на полную мощность.

Время выхода на режим считать по воздуху или по металлу?

По металлу детали. Термопара в центре камеры показывает 200 °C уже через 25 минут, но толстая деталь в этот момент прогрета до 150–160 °C. Выдержку запускают от температуры металла (PMT), а не от показаний воздушного датчика, иначе массивные участки останутся сырыми.

Что такое тепловая инерция стенок камеры?

Это способность массивных стенок и утеплителя запасать и медленно отдавать тепло. Инерция замедляет разгон холодной камеры на 10–25 минут, но зато удерживает уставку между партиями и сглаживает провалы после загрузки. Тонкостенная камера греется быстро, но так же быстро остывает при открытой двери.

Как ускорить выход камеры на режим без покупки мощных ТЭНов?

Три приёма: не остужать камеру между партиями, хорошо утеплить стенки и дверь, прогреть деталь заранее если она была на морозе. Горячая камера убирает повторный разгон 15–25 минут, а плотное утепление сокращает потери и держит уставку. Часто это дешевле, чем добавлять 6–12 кВт нагрева.

Нужно ли ждать полного разгона камеры перед загрузкой детали?

Не обязательно. Тонкие детали можно грузить в камеру, вышедшую на 150–160 °C: пока камера добирает уставку, металл прогревается вместе с ней. Массивные детали лучше грузить в уже прогретую камеру, иначе просадка будет глубокой и восстановление затянется на 15–20 минут.

Главная / Режимы

Время выхода камеры на режим и тепловая инерция

Q: От чего зависит время разогрева камеры?

От четырёх вещей: мощности ТЭНов (кВт), внутреннего объёма (м³), качества утепления и массы металла самой камеры. Мощность разгоняет, объём и масса стенок тормозят, утепление удерживает набранное тепло. Камера 8 м³ на 12 кВт греется вдвое дольше такой же на 24 кВт.

Короткий ответ

Пустая утеплённая камера объёмом 6–9 м³ выходит на 200 °C за 20–40 мин от холодного пуска. Время разгона задают четыре фактора: мощность ТЭНов, объём, утепление и масса металла камеры. После загрузки холодной детали воздух проседает на 20–60 °C и восстанавливается 5–20 мин. Считать выход на режим надо по температуре металла детали, а не воздуха: толстая деталь отстаёт от воздушного датчика на 30–50 °C.

Замерил термопарой один и тот же разгон дважды. Камера 8 м³ на 18 кВт: воздух дошёл до 200 °C за 28 мин. Затем закатил тележку с чугунным кронштейном 32 кг, дверь на минуту открытой, и датчик показал 146 °C. Обратно на уставку камера вернулась ещё через 14 мин. То есть реальное время до готовности к выдержке было не 28, а 42 мин. Вся разница спрятана в тепловой инерции и в массе загруженного металла, и её обычно не закладывают в расчёт цикла.

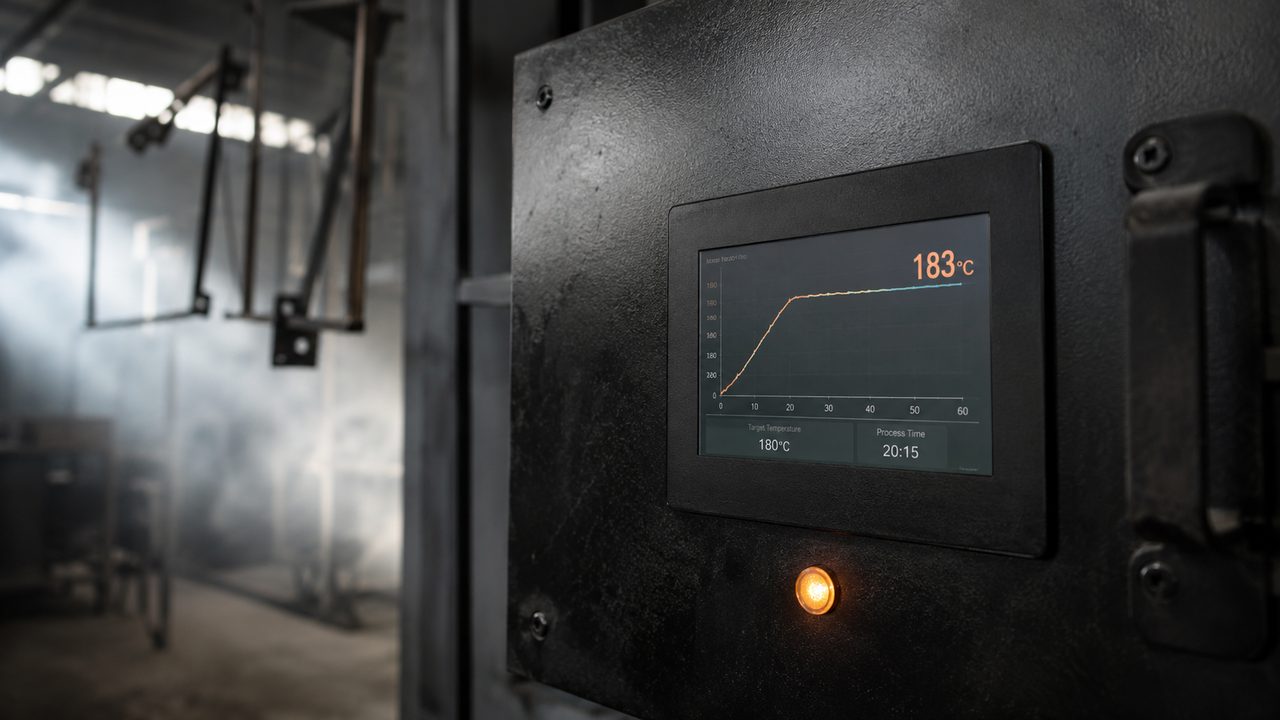

График разгона камеры полимеризации на дисплее контроллера, стрелка температуры проходит отметку 180 градусов — fig.01 — воздух в камере выходит на 200 °C за 20–40 минут, но металл детали догоняет его позже

01 / факторыОт чего зависит время разогрева камеры

Время выхода на режим складывается из четырёх слагаемых, и три из них тормозят разгон. Первое слагаемое это мощность ТЭНов. Она подводит тепло, и чем её больше на кубометр объёма, тем быстрее набирается температура. Практический ориентир: 2–3 кВт на 1 м³ утеплённого объёма дают разгон за 30–40 мин, а 3–4 кВт/м³ срезают его до 20–25 мин.

Второе слагаемое это внутренний объём. Воздух в камере 10 м³ надо нагреть на 180 °C относительно улицы, и на это уходит энергия пропорционально объёму. Третье это масса металла самой камеры: каркас, обшивка, полки, тележка. Эта масса греется вместе с воздухом и оттягивает на себя часть тепла в первые минуты. Четвёртое это утепление: оно не ускоряет разгон напрямую, но снижает потери, так что весь подведённый киловатт идёт в нагрев, а не в улицу.

Насколько мощность влияет на скорость разгона?

Прямо пропорционально при прочих равных. Камера 8 м³ на 12 кВт выходит на 200 °C примерно за 45 мин, а та же камера на 24 кВт за 22–25 мин. Но удваивать мощность ради разгона дорого: растёт сечение кабеля, автомат, счёт за подключение. Как подобрать нагрев под объём, разобрано в статье про выбор ТЭНов и мощности.

02 / инерцияТепловая инерция стенок: тормоз на старте, буфер в работе

Тепловая инерция это способность массивных стенок и утеплителя запасать тепло и медленно его отдавать. У этого свойства две стороны, и они противоположны. На холодном старте инерция мешает: минеральная вата, металл обшивки и полки надо прогреть, и пока они холодные, часть тепла уходит в них, а не в воздух. Это добавляет к разгону 10–25 мин по сравнению с идеальной невесомой камерой.

В работе та же инерция помогает. Прогретые стенки держат в себе запас тепла и подпитывают воздух, когда открыли дверь или загрузили холодную деталь. Массивная камера просаживается меньше и восстанавливается быстрее, чем тонкостенная того же объёма. Тонкостенный бокс из листа 1 мм греется быстро, но при открытой двери теряет 80–100 °C за минуту, а камера с двойной стенкой и утеплителем всего 30–40 °C.

Отсюда компромисс по толщине обшивки. Тонкая сталь ускоряет первый разгон, но плохо держит режим между партиями. Толстая обшивка греется дольше на старте, зато сглаживает провалы весь рабочий день. Как выбрать толщину каркаса и обшивки под свой режим, показано в статье про толщину стали каркаса и обшивки.

Тип камеры	Разгон до 200 °C	Потеря тепла при открытой двери
Тонкостенная, слабое утепление	15–25 мин*	80–100 °C/мин
Массивная, утеплённая 100 мм	30–40 мин	30–40 °C/мин
Восстановление после закрытия двери	тонкая: 3–5 мин	массивная: 5–8 мин

Тонкая камера греется быстрее, но и остывает быстрее, поэтому реальный цикл у неё не короче: время, выигранное на разгоне, теряется на восстановлении после каждой открытой двери.

03 / металлСчитать надо от прогрева металла, а не воздуха

Это место, где теряют качество чаще всего. Датчик камеры меряет воздух, а полимеризацию проходит металл. Между ними всегда лаг. Пока воздух вышел на 200 °C, поверхность толстой детали держит 150–170 °C, а её сердцевина ещё холоднее. Разница на массивных деталях доходит до 30–50 °C.

Правило простое: старт выдержки определяет именно температура металла детали (в англоязычной практике PMT, part metal temperature). Воздушный датчик нужен для управления ТЭНами, но не для отсчёта времени полимеризации. Проверяют металл пирометром или контактной термопарой, наведённой на самый толстый узел партии. Как это делать на практике, описано в материале про контроль температуры детали пирометром.

Воздух вышел, а деталь ещё нет

Если запустить 15 мин выдержки в момент, когда воздушный датчик показал 200 °C, толстая деталь пройдёт полимеризацию всего 2–5 мин при своей рабочей температуре. Остальное время она догоняла воздух. Результат такой: недопёк, слабая адгезия, краска слезает. Отсчёт только от металла.

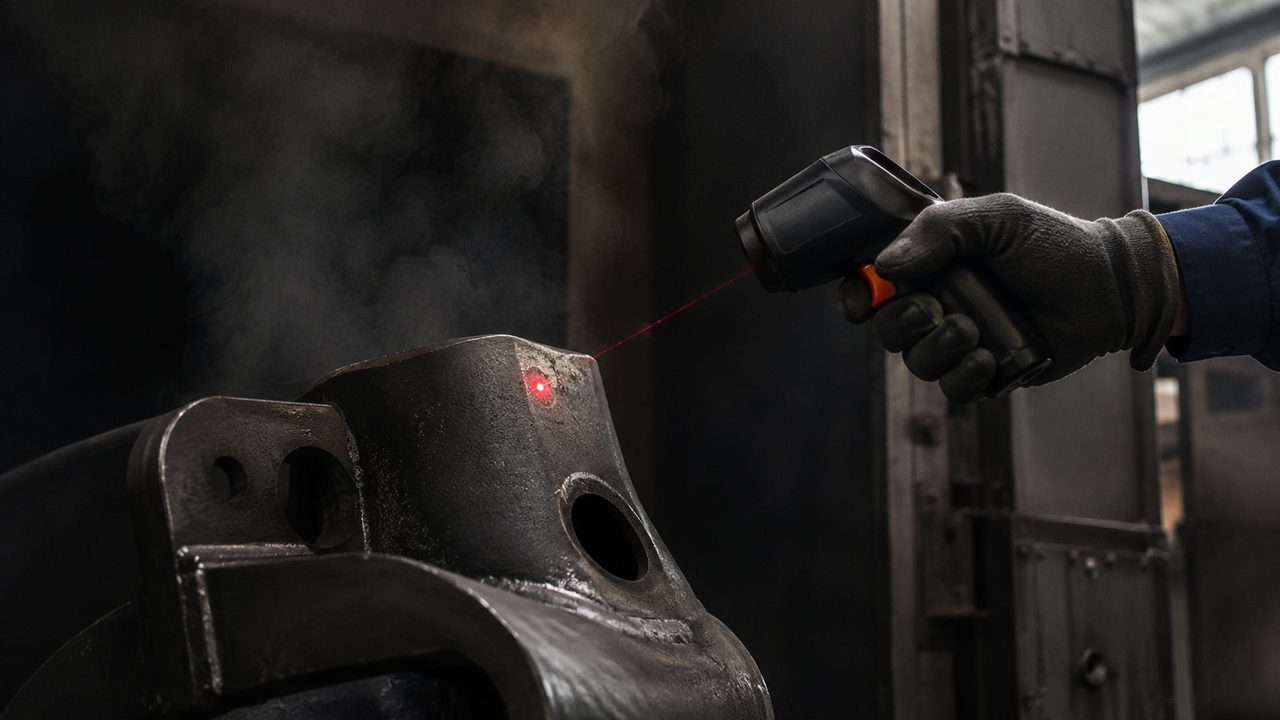

Оператор наводит пирометр на толстый металлический узел внутри разогретой камеры полимеризации, красная точка лазера на детали — fig.02 — воздух на уставке, но пирометр на толстом узле показывает на 30–50 °C ниже

04 / просадкаПочему холодная деталь садит температуру после загрузки

Загрузили деталь, и датчик поехал вниз. Причин две. Первая: открытая дверь выпускает горячий воздух и впускает уличный, это резкий провал на 10–30 °C. Вторая, более затяжная: холодный металл детали работает как теплопоглотитель. Пока деталь не прогрелась, она вытягивает тепло из воздуха и со стенок, удерживая датчик ниже уставки.

Глубина и длительность просадки зависят от массы. Тонкий кронштейн 3 кг роняет температуру на 15–20 °C и отпускает её за 3–5 мин. Чугунная станина 40 кг просаживает воздух на 40–60 °C и держит его внизу 15–20 мин, пока сама не прогреется. Всё это время автоматика гонит ТЭНы на полную, и расход электричества скачет вверх, но это нормально: так и работает восстановление.

Практический вывод: массивную холодную деталь нельзя грузить в едва разогретую камеру. Провал сложится с недобором температуры, и выход на режим затянется вдвое. Толстые и тяжёлые изделия ведут по отдельному режиму, собранному в статье про режим для массивных толстых деталей.

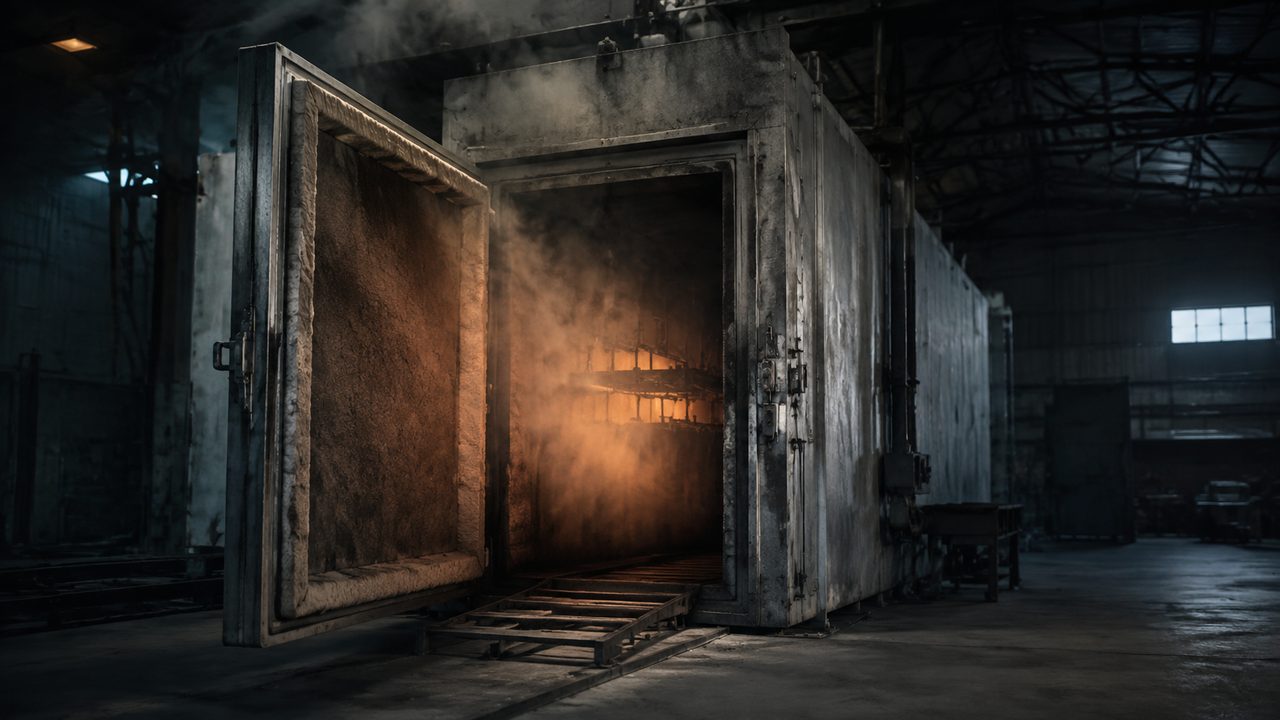

Открытая дверь горячей камеры полимеризации, тепловое марево уходит в холодный цех, тележка с деталями на въезде — fig.03 — открытая дверь и холодный металл загрузки роняют температуру на 20–60 °C

Насколько глубоко проседает температура при загрузке партии?

Зависит от суммарной массы загрузки и мощности камеры. Партия лёгких деталей общей массой 15–20 кг в камере на 18 кВт роняет воздух на 20–30 °C с восстановлением за 5–8 мин. Партия массивного литья 60–80 кг роняет воздух на 50–70 °C с восстановлением 15–25 мин. Мощная камера отыгрывает просадку быстрее слабой.

05 / ускорениеКак ускорить выход на режим и не переплатить за мощность

Самый дешёвый приём это не остужать камеру между партиями. Горячая камера набирает уставку заново за 5–10 мин вместо 30 мин холодного старта, потому что стенки и утеплитель уже прогреты. За смену это экономит несколько холодных разгонов по 15–25 мин каждый.

Второй приём это утепление. Толщина минеральной ваты 100 мм вместо 50 мм снижает теплопотери примерно вдвое, и весь подведённый киловатт идёт в нагрев воздуха, а не наружу. Утеплённая камера не только быстрее разгоняется, но и держит режим между партиями почти без подгрузки ТЭНов. Что и чем утеплять, разобрано в статье про утепление камеры полимеризации.

Третий приём касается детали, а не камеры. Если металл лежал на морозе −15 °C, он стартует с провала в 215 °C до целевых 200 °C, а не с комнатных 20 °C. Дать детали отогреться в цехе перед загрузкой, и просадка будет меньше. Уплотнить дверь, чтобы при закрытой камере не сквозило, тоже помогает: как это влияет на удержание тепла, показано в разборе про расход электричества камеры.

Мощность решает не всё

Добавить 6 кВт ТЭНов значит проложить новый кабель, поставить автомат и оплатить подключение, часто дороже самой камеры. Утепление и работа на горячей камере дают тот же выигрыш по времени за меньшие деньги. Мощность имеет смысл наращивать, когда камера физически не выходит на 200 °C или разгон превышает 50 мин.

06 / расчётКак прикинуть время разгона под свою камеру

Грубая оценка энергии на нагрев воздуха и металла камеры считается в одну строку. Нужно нагреть массу воздуха и стенок на 180 °C. Для камеры 8 м³ с обшивкой из стали 2 мм и каркасом суммарная теплоёмкая масса металла порядка 200–300 кг. Энергия на её прогрев плюс на воздух даёт примерно 7–10 кВт·ч запаса, который надо подвести до выхода на режим.

Отсюда время: при мощности 18 кВт и потерях 30% в стенки и щели полезных остаётся около 12 кВт. 9 кВт·ч ÷ 12 кВт ≈ 0,75 ч, то есть 40–45 мин на холодный разгон. Цифра сходится с замерами. Улучшите утепление до потерь 15%, и полезная мощность вырастет до 15 кВт, а разгон сократится до 30 мин.

Точный расчёт зависит от геометрии и утеплителя, но порядок величин этот метод даёт верно. Если реальный разгон вдвое дольше расчётного, значит либо потери выше, либо мощности не хватает, и тогда камера может вовсе не добирать уставку. Что делать в этом случае, собрано в разборе про камеру, которая не набирает температуру.

Сколько электричества уходит на один холодный разгон?

Для камеры 8 м³ на 18 кВт холодный выход на 200 °C за 40 мин при полной мощности съедает около 10–12 кВт·ч. Это дороже, чем удержание уставки на горячей камере, где ТЭНы работают вполсилы и берут 3–5 кВт·ч за тот же интервал. Поэтому невыгодно гасить камеру между близкими партиями.

07 / практикаКак это укладывается в реальный цикл

Собрать всё вместе. Первый пуск смены самый долгий: холодная камера и холодные стенки требуют полного разгона 30–45 мин до уставки, плюс прогрев первой детали. Дальше камеру не гасят, и каждая следующая партия стартует с горячих стенок: восстановление после загрузки 5–15 мин вместо полного разгона.

Толстые детали планируют так, чтобы грузить их в уже прогретую камеру, а не сразу после холодного пуска. Тонкие можно закатывать раньше, на 150–160 °C, они догонят уставку вместе с воздухом. Выдержку в обоих случаях запускают по пирометру на металле, а не по воздушному датчику.

При таком порядке тепловая инерция работает на вас: разгон происходит один раз в начале смены, а весь остальной день камера держит режим и быстро отыгрывает провалы. Как это влияет на число деталей за смену, посчитано в статье про производительность камеры и время цикла.
