SSR или контактор: чем коммутировать ТЭНы камеры
Контактор дешевле и не боится КЗ, но щёлкает механически: при ПИД-управлении его ресурс в 1 000 000 срабатываний выходит за год, а температура «пилит» на ±5–10 °C. SSR коммутирует бесшумно и без износа (500 млн циклов), даёт ПИД держать ±1–2 °C, но рассеивает 1,2–1,5 Вт на каждый ампер, требует радиатора, запаса по току ×2 и защиты быстрым предохранителем. Для простой камеры с гистерезисом — контактор, для точного ПИД — SSR.
Терморегулятор сам ТЭНы не питает. У него на выходе слаботочный сигнал, а между ним и нагревателями на 9–24 кВт стоит силовой ключ. От того, что это за ключ, зависит и точность температуры, и как часто придётся лезть в шкаф с отвёрткой. Вариантов два: электромеханический контактор или твердотельное реле.
01 / сутьЧто делает силовой ключ и почему это влияет на температуру
ПИД-регулятор считает, сколько мощности сейчас нужно, и выдаёт это в виде периода «включено-выключено» (ШИМ по времени). Кто-то должен физически замыкать линию 380 В к ТЭНам по этому сигналу. Чем быстрее ключ может это делать без вреда для себя, тем короче период ШИМ, тем плавнее греется камера.
Контактор — механика: катушка притягивает якорь, контакты замыкаются. Его нельзя дёргать часто, иначе он износится. SSR — полупроводник: тиристор или симистор открывается напряжением, без движущихся частей. Отсюда и вся разница между «камера держит уставку намертво» и «стрелка гуляет туда-сюда».
Разве терморегулятор не может сам включать ТЭНы?
02 / контакторКонтактор: где кончается его ресурс
ТЭНы — резистивная нагрузка с cos φ близким к 1, это категория применения AC-1. Для неё контактор работает мягко: бросок тока мал, дуга при размыкании небольшая. Механический ресурс — около 1 000 000 срабатываний, электрический по AC-1 обычно ниже (у крупных аппаратов, например, 800 000 операций при 2 млн механических).

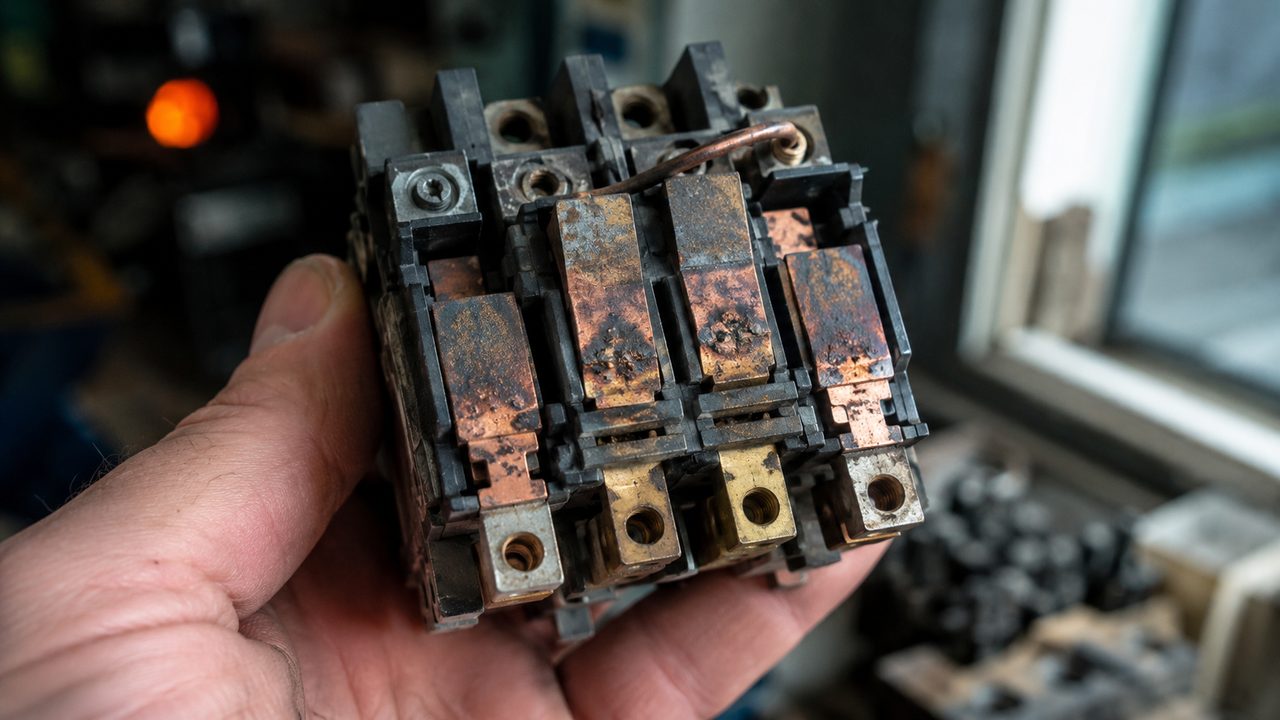

Проблема не в самом контакторе, а в том, как часто его дёргают. В двухпозиционном (релейном) режиме с гистерезисом контактор щёлкает раз в 15–20 секунд. За смену это больше 1000 циклов, за год работы — сотни тысяч. Каждое размыкание под нагрузкой понемногу выжигает серебро на контактах. Растёт переходное сопротивление, клеммы греются, в какой-то момент контакт «залипает» или наоборот перестаёт держать.
Как понять, что контактор пора менять?
03 / ssrТвердотельное реле: без износа, но греется

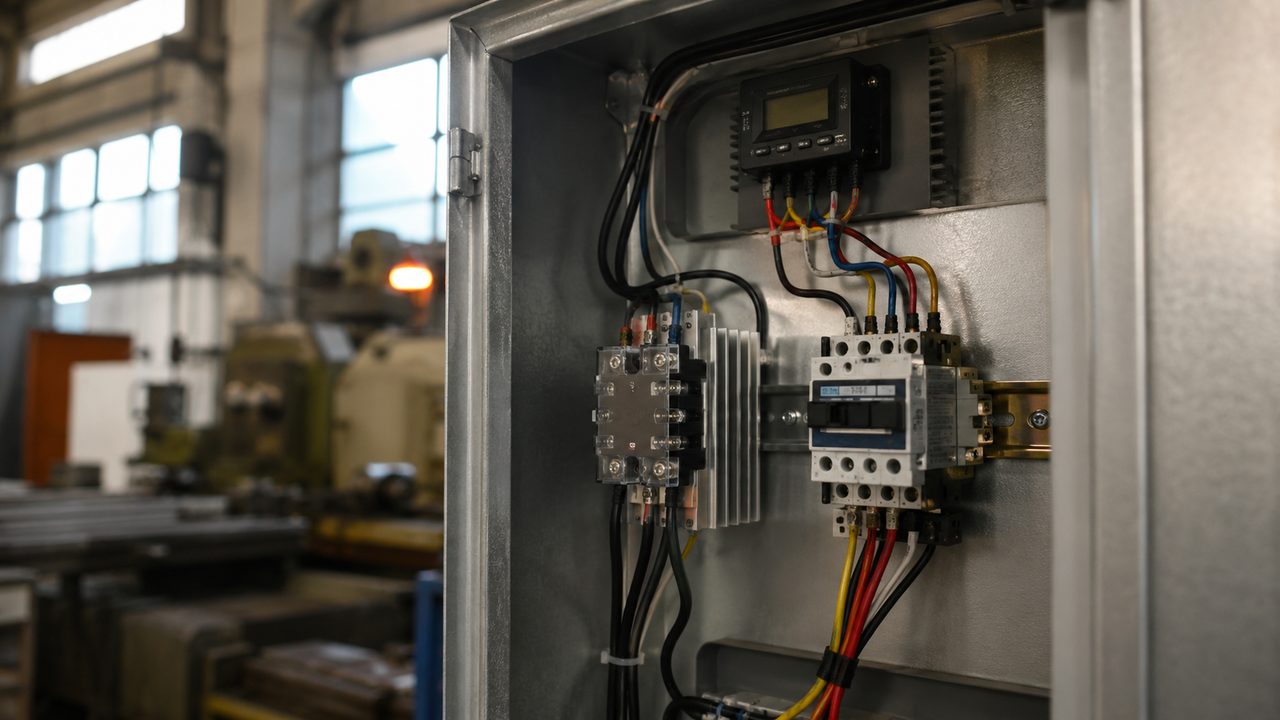

SSR не имеет подвижных частей и дуги. Ресурс — 500 млн циклов и выше при нормальном теплоотводе, коммутация бесшумная. Именно это позволяет ПИД молотить с периодом 2 секунды вместо 20 у контактора, а значит держать температуру плотнее.
Плата за это — тепло. На открытом тиристоре падает 1–1,6 В, и на каждом ампере нагрузки SSR рассеивает 1,2–1,5 Вт. Для фазы 14 А это около 20 Вт постоянного тепла, для 30 А — уже 40 Вт. Без радиатора кристалл перегреется за минуты. Второе слабое место — короткое замыкание: сверхток пробивает полупроводник насквозь, чаще в замкнутое состояние.
SSR ощутимо тёплый на ощупь — это поломка?
04 / точностьПочему SSR держит ±1–2 °C, а контактор пилит ±5–10 °C
Разница в частоте коммутации. У контактора период управления делают длинным (20 секунд), иначе он не доживёт до конца сезона. За эти 20 секунд инерционная камера успевает уйти выше или ниже уставки. Плюс гистерезис контроллера (обычно 1 °C) добавляет мёртвую зону. По воздуху набегает размах ±5–10 °C.
У SSR период 2 секунды, в десять раз короче. ПИД успевает подмешивать мощность малыми порциями, температура почти не колеблется. Реально достижимо ±1–2 °C по воздуху. Для порошковой краски это разница между стабильным глянцем и плавающим качеством: на нижней границе недопёк и матовость, на верхней пережог и пузыри. Подробнее про весь шкаф управления смотрите в статье про терморегулятор и автоматику.
Можно ли уменьшить период у контактора, чтобы держал точнее?
05 / таблицаКонтактор против SSR по параметрам
| Параметр | Контактор | Твердотельное реле (SSR) |
|---|---|---|
| Ресурс коммутаций | ~1 млн (механ.) | 500 млн и выше |
| Период ШИМ у ПИД | 15–20 с | 1–2 с |
| Точность температуры | ±5–10 °C | ±1–2 °C |
| Шум при работе | щелчки | бесшумно |
| Нагрев | почти нет | 1,2–1,5 Вт/А, нужен радиатор |
| Реакция на КЗ | переживает | пробивается, нужен быстрый предохранитель |
| Запас по току | ×1,25 | ×2 |
| Цена | ниже | выше (+ радиатор) |
06 / подборТок на фазу и подбор по мощности
Считают всегда от тока фазы. Для трёхфазной резистивной нагрузки с cos φ ≈ 1:
I = P ÷ (√3 × U). Для 9 кВт / 380 В: 9000 ÷ (1,732 × 380) ≈ 14 А на фазу.
Дальше расходятся правила запаса. Контактор AC-1 берут с небольшим запасом (×1,25) — на 16–25 А. SSR берут с запасом ×2 из-за броска холодного ТЭНа (до 1,4× номинала) и теплового derating — на 25–40 А.
| Мощность / 380 В | Ток фазы | Контактор AC-1 | SSR (×2) |
|---|---|---|---|
| 6 кВт | ≈ 9 А | 12–16 А | 25 А |
| 9 кВт | ≈ 14 А | 16–25 А | 25–40 А |
| 12 кВт | ≈ 18 А | 25 А | 40 А |
| 18 кВт | ≈ 27 А | 32–40 А | 60 А |
| 24 кВт | ≈ 37 А | 40–50 А | 80 А |
Один SSR на всю камеру или по одному на фазу?
07 / радиаторРадиатор и запас по току SSR

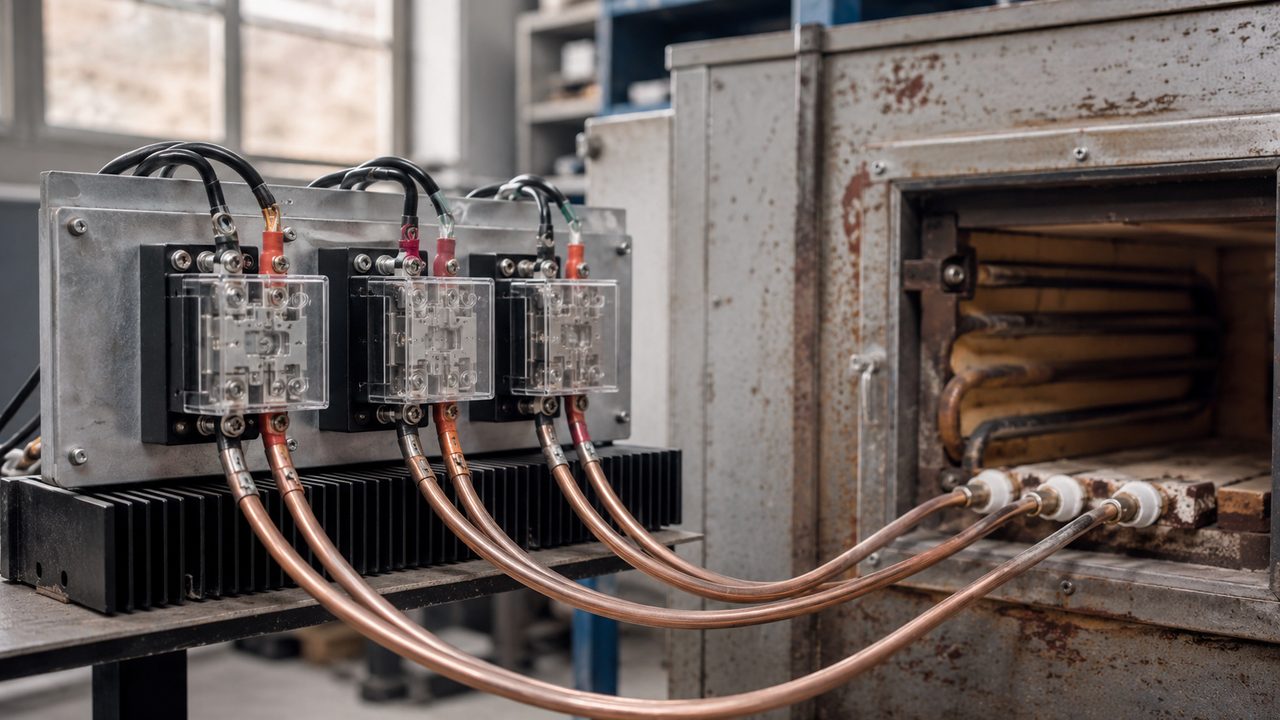

Радиатор подбирают по суммарному тепловыделению. Для трёх SSR по 14 А на общем профиле это 3 × 20 ≈ 60 Вт. Тепловое сопротивление радиаторов — от 5 °C/Вт (для токов около 10 А) до 0,25 °C/Вт (под 100 А). Берут чёрный анодированный алюминий, ставят вертикально, чтобы конвекция уносила тепло.
Внутри шкафа воздух и так тёплый, поэтому derating обязателен: при росте температуры окружения допустимый ток SSR падает по кривой из даташита. Отсюда и запас ×2: SSR на 40 А в горячем шкафу реально держит около 20 А, и на фазу 14 А запаса как раз хватает.
08 / защитаЗащита от КЗ и что ставить в итоге
Главный режим отказа SSR — пробой в короткое замыкание, то есть залипание во включённом состоянии. Нагрузку тогда не отключить командой, ТЭНы жарят без остановки. Поэтому в цепи всё равно должен быть механический размыкатель: контактор на вводе группы, автомат или аварийный термостат, который рвёт линию физически при отказе SSR.
От самого КЗ SSR защищают сверхбыстрым (полупроводниковым) предохранителем с I²t меньше половины I²t реле. Обычный автомат категории C реагирует медленно, тиристор успевает сгореть раньше. Про сам ввод питания, кабель и автоматы есть отдельная статья про подключение к 380 В, а про то, почему ТЭНы вообще выходят из строя, читайте разбор про перегорание ТЭНов.
Итог по выбору простой. Простая камера, релейный режим, экономия — контактор AC-1 с запасом ×1,25. Точный ПИД, частая коммутация, стабильный глянец — SSR на радиаторе с запасом ×2 и быстрым предохранителем. И почти всегда полезен гибрид: контактор на разгон и как аварийный размыкатель, SSR на подгрузку у полки.
