Калибровка термопары и терморегулятора камеры

Короткий ответ

Регулятор верит датчику вслепую, а термопара K класса 2 сама даёт допуск ±2,5 °C и дрейфует со временем. Проверяют связку двумя опорными точками: тающий лёд 0 °C и кипяток 98–100 °C, затем контрольной термопарой рядом со штатной на уставке 180–200 °C. Расхождение больше 5 °C убирают вводом offset в прибор и перепроверяют циклом.

Одна и та же камера, один режим 180 °C × 15 мин, а партия дисков вышла с меловатым налётом и слезающей краской. Регулятор весь цикл показывал честные 180 °C. Контрольная термопара, брошенная в объём, показала 166 °C. Разница в 14 °C набежала не из-за ТЭНов и не из-за утечек, а потому что штатный датчик за полгода работы дрейфанул, и прибор рисовал температуру, которой в камере не было.

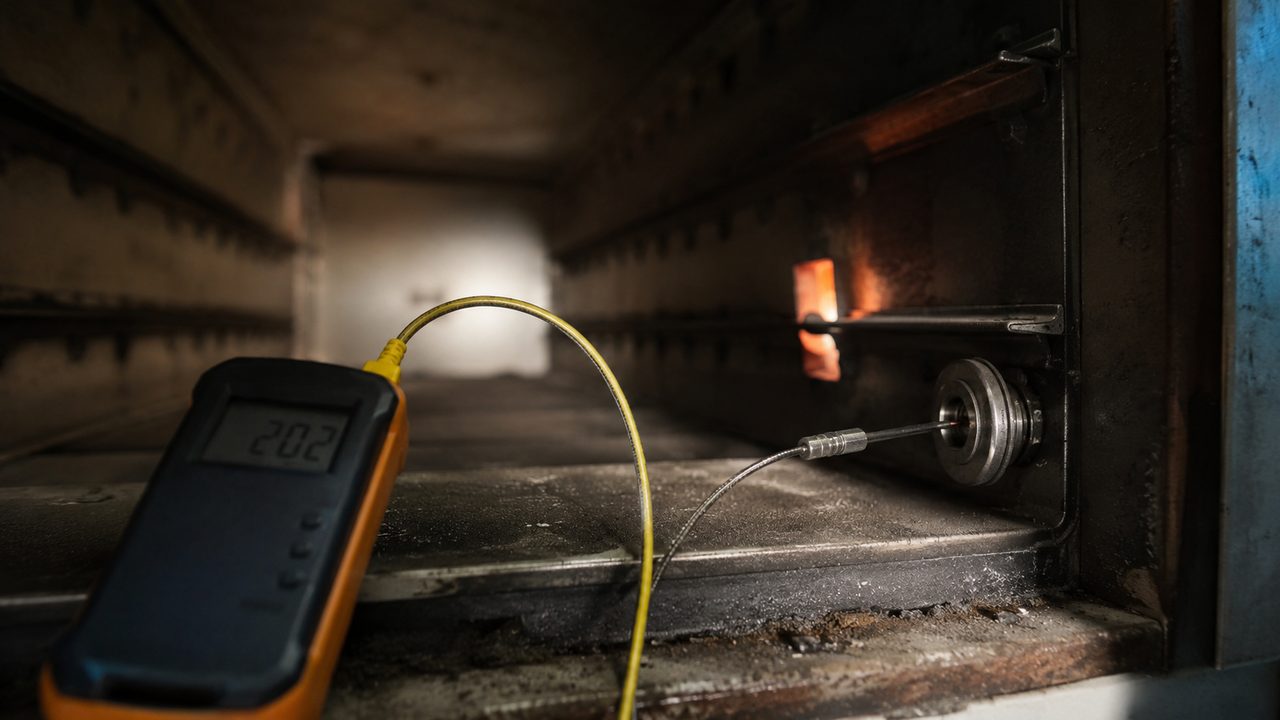

Контрольная термопара с эталонным измерителем лежит рядом со штатным датчиком камеры, показания на дисплеях расходятся — fig.01 — контрольная термопара с отдельным измерителем рядом со штатным датчиком: разница показаний и есть искомая поправка

01 / сутьЧто калибруют: не датчик, а связку

Термопара выдаёт милливольты, регулятор пересчитывает их в градусы. Ошибка накапливается на всём пути: сам спай, провод, клеммы, компенсация холодного спая внутри прибора, наводки. Поэтому калибруют не термопару отдельно, а связку датчик+прибор целиком, в том виде, в каком она стоит в камере.

Проверка это сравнение показания штатной связки с эталоном в известной точке. Эталон это контрольная термопара с отдельным поверенным измерителем или две физические точки: лёд и кипяток. Разница между показанием прибора и эталоном и есть погрешность, которую потом убирают поправкой.

Чем поверка отличается от калибровки на практике?

Поверка это сверка с эталоном и вывод годен/не годен, её делает лаборатория и выдаёт свидетельство. Калибровка в быту камеры это та же сверка плюс ввод поправки offset в прибор, чтобы показание совпало с реальностью. Для мастерской достаточно второго: важно, чтобы 180 °C на дисплее означали 180 °C на детали.

02 / погрешностьОткуда берётся допуск термопары

Даже новая термопара врёт в пределах своего класса. По ГОСТ Р 8.585 и IEC 60584 у типа K (ТХА, хромель-алюмель) на рабочей уставке около 200 °C допуск такой: класс 1 даёт ±1,5 °C, класс 2 даёт ±2,5 °C. У копелевой ТХК (тип L, наш хромель-копель) класс 2 в диапазоне до 360 °C тоже нормируется как ±2,5 °C. Это заводской разброс до всякой эксплуатации.

Тип термопары	Класс точности	Допуск при 200 °C
K / ТХА (хромель-алюмель)	Класс 1	±1,5 °C
K / ТХА (хромель-алюмель)	Класс 2	±2,5 °C
J / ТЖК (железо-константан)	Класс 1	±1,5 °C
J / ТЖК (железо-константан)	Класс 2	±2,5 °C
L / ТХК (хромель-копель)	Класс 2	±2,5 °C

Для типа K допуск класса 1 держится постоянным до 375 °C, дальше растёт как доля от температуры (0,004·t), класс 2 постоянен до 333 °C и дальше идёт как 0,0075·t. В нашем коридоре 160–220 °C работают именно постоянные ±1,5 и ±2,5 °C. Разница между покупкой датчика класса 1 и класса 2 это уже 1 °C заводского разброса, а он важен, когда режим краски задан узко.

03 / дрейфПочему показание уходит со временем

Заводской допуск это стартовая точка. Дальше термопара стареет. Тип K после нескольких сотен часов работы выше 200 °C дрейфует больше чем на 1 °C, а на высоких температурах уводит показание и на 10 °C и сильнее. Причина в диффузии хрома в сплаве хромеля: состав электрода меняется, милливольты падают, и прибор занижает температуру. Процесс необратимый, повторная калибровка сдвигает поправку, но не возвращает сплав в исходное состояние.

Что ускоряет дрейф в реальной камере:

Термоциклирование. Каждый нагрев-остывание нагружает спай, микротрещины и окисление растут от цикла к циклу.
Окисление спая. Открытый спай без гильзы в горячем воздухе с парами краски покрывается окислом, контакт двух металлов деградирует.
Длинные провода не той полярности. Удлинение медью вместо компенсационного кабеля добавляет паразитный спай и ошибку 5–10 °C, перепутанная полярность удваивает её.
Наводки. Провод рядом с силовым кабелем ТЭНов или частотником ловит помеху, показание пляшет на 2–5 °C в такт коммутации.

Про выбор самого датчика, гильзы и разводку провода подробно в материале про термопару и датчики температуры камеры. Здесь речь о том, как поймать, что уже стоящий датчик соврал.

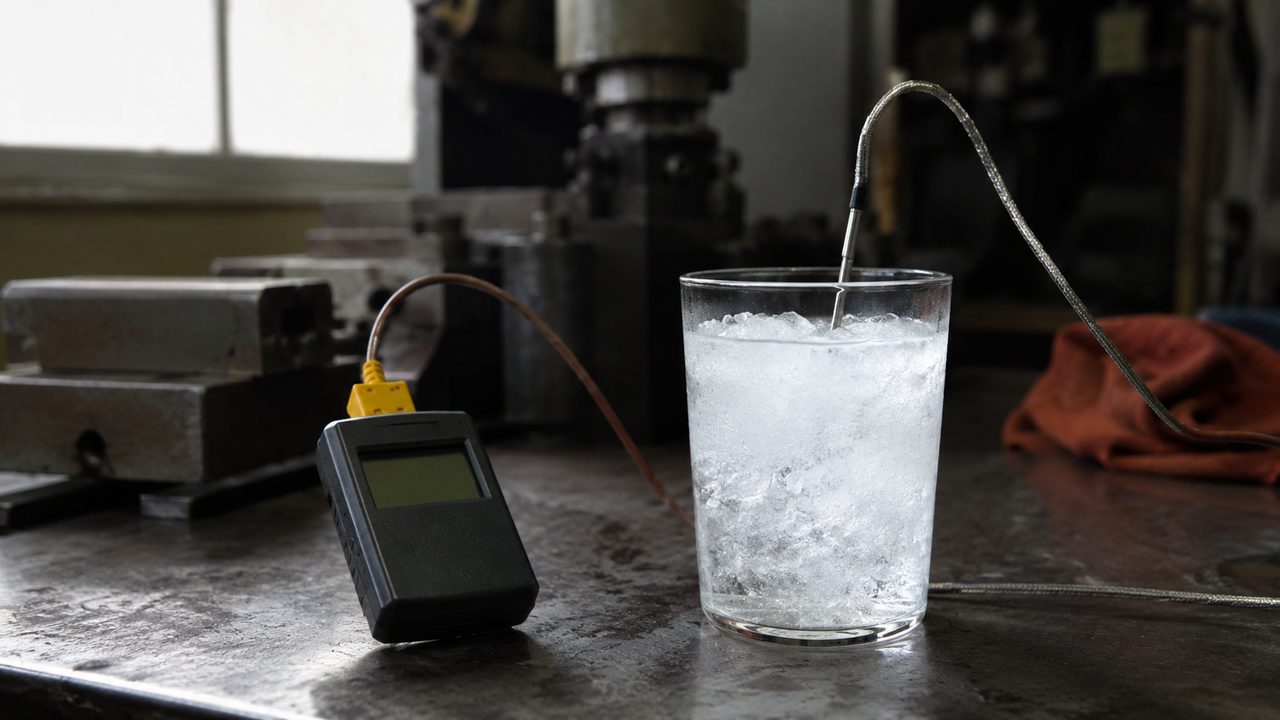

Спай термопары погружён в стакан с тающим льдом и водой, рядом прибор показывает около нуля градусов — fig.02 — точка тающего льда даёт устойчивые 0 °C, это нижняя опорная точка для грубой сверки

04 / точкиЛёд 0 °C и кипяток 100 °C как опоры

Две физические точки не требуют лаборатории и дают привязку без эталонного прибора. Тающий лёд это всегда 0 °C, кипящая вода это 100 °C на уровне моря.

Точка льда. Наполните стакан колотым льдом, долейте немного холодной воды до кашицы, размешайте. Опустите спай в центр, не касаясь стенок и дна, подождите минуту. Исправная связка покажет 0 °C ± 1 °C. Если показывает +4 или −3 °C, врёт холодный спай или сам датчик.

Точка кипения. В кипящей воде спай должен показать 100 °C, но с поправкой на высоту. Кипяток падает примерно на 1 °C на каждые 300 м над уровнем моря: на высоте 500 м это около 98,5 °C, на 1000 м около 99 °C. Держите спай в толще воды, не на дне кастрюли.

Зачем две точки, а не одна

Одна точка ловит только смещение (offset). Две точки ловят и смещение, и наклон: если в льду датчик врёт на +1 °C, а в кипятке на +3 °C, ошибка растёт с температурой, и на рабочих 180 °C она будет ещё больше. Одна поправкой такое до конца не убрать.

05 / уставкаСверка на рабочих 180–200 °C

Лёд и кипяток дают грубую привязку внизу диапазона. Но полимеризация идёт при 180–200 °C, а там ошибка может быть другой. Поэтому финальную сверку делают прямо на рабочей уставке.

Порядок такой. Берёте контрольную термопару с отдельным измерителем, кладёте её спай вплотную к штатному датчику камеры. Запускаете обычный цикл, выводите камеру на 190 °C и держите, пока оба показания стабилизируются. Записываете разницу. Если штатный прибор показывает 190 °C, а контрольный 183 °C, значит прибор завышает на 7 °C и деталь недополучает тепла.

А если контрольной термопары нет под рукой?

Минимальный вариант это дешёвый мультиметр с термопарой K из комплекта, он стоит недорого и меряет с точностью около ±2 °C. Для сверки хватит: важна не абсолютная метрология, а поймать смещение штатного датчика на 5–15 °C. Как быстрый ориентир на месте помогает и пирометр по матовой окрашенной детали, про него в материале про контроль температуры детали пирометром.

06 / offsetВвод поправки в регулятор

Когда расхождение известно, его убирают поправкой offset в меню прибора. У разных регуляторов она называется по-своему: SCb, in.C, offset, коррекция входа. Смысл один: постоянная добавка к показанию датчика.

Логика знака простая. Прибор завышает (показывает 190, реально 183) значит вводите offset −7 °C, чтобы дисплей упал до реальных цифр и регулятор догрел камеру до настоящих 190 °C. Прибор занижает (показывает 190, реально 203) значит offset +13 °C, иначе краска пережигается. После ввода поправки прогоняете цикл ещё раз и проверяете контрольной термопарой, что расхождение ушло в ±2–3 °C.

Поправка не лечит убитый датчик

Offset компенсирует стабильное смещение. Если термопара пляшет, застыла на одной цифре или расхождение каждый цикл разное, поправка бесполезна: датчик или провод под замену. Настройку самого прибора и параметры ПИД смотрите в разделе про терморегулятор и автоматику камеры.

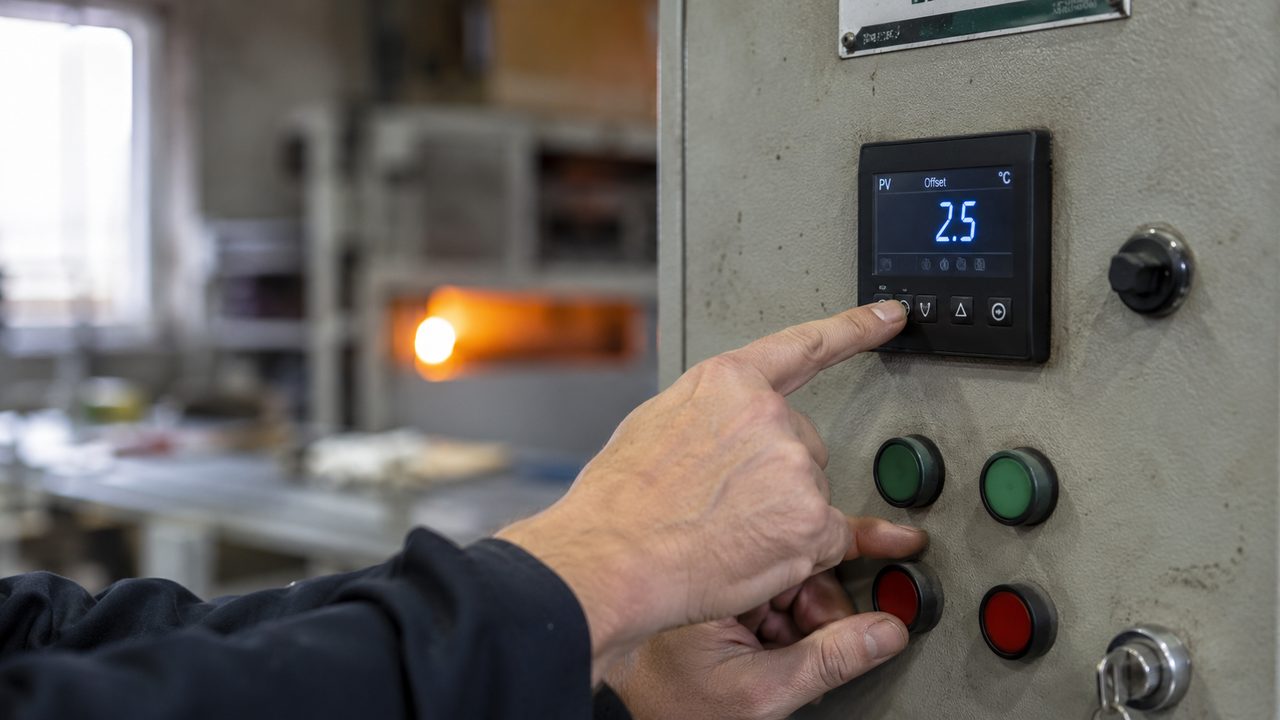

Руки инженера вводят числовую поправку offset в меню терморегулятора камеры полимеризации — fig.03 — ввод поправки offset на рабочей уставке: дисплей приводят к реальной температуре объёма

07 / признакиКак понять, что датчик врёт

До всякой сверки о проблеме говорят косвенные признаки. Ловите их в работе:

Показание пляшет. Цифра скачет на 3–8 °C без причины при стабильном нагреве. Это наводка, окисленная клемма или трещина в спае.
Показание застыло. Температура упёрлась в одну цифру и не двигается, хотя ТЭНы греют. Обрыв провода, прибор держит последнее значение или сработала защита обрыва датчика.
Не совпадает с пирометром. Прибор рисует 185 °C, а пирометр по матовой детали стабильно даёт 170 °C. Расхождение больше 10 °C это повод к полной сверке.
Результат поплыл при прежнем режиме. Раньше 180 °C × 15 мин давали годное покрытие, теперь недопёк или пережог без смены краски. Первое подозрение это датчик, а не ТЭНы.

Если детали недопекаются, а связка датчик+прибор проверена и врёт в пределах 2 °C, тогда причина в другом: слабая мощность ТЭНов, утечки тепла, неравномерность обдува. С этим разбираются отдельно, а стартовый режим по температуре и времени всегда сверяют с паспортом краски в материале про температуру и время полимеризации.
