Зона охлаждения детали после полимеризации
Из камеры деталь выходит горячей: 180–200 °C по металлу. Финальную твёрдость плёнка набирает не в печи, а при остывании ниже точки стеклования (55–70 °C). До 60–70 °C покрытие мягкое: трогать, штабелировать и обдувать нельзя. Тонкий лист остывает за 5–10 мин, массивная деталь до 30–60 мин. Отдельная зона остывания у камеры экономит цикл и убирает отпечатки.
Свежая деталь выходит из камеры с температурой металла 180–200 °C, а плёнка на ней ещё пластичная. Цех, где горячие детали кладут стопкой прямо на разгрузочный стол, стабильно даёт брак: отпечатки перчаток, слипшиеся кромки, вмятины от рёбер соседней детали. Причина не в краске и не в режиме печи. Причина в том, что стадию остывания считают паузой, а не частью процесса.
01 / физикаПочему твёрдость набирается при остывании
Сшивка термореактивного порошка (полиэфир, гибрид, эпокси) проходит в печи: молекулы смолы и отвердителя образуют трёхмерную сетку. Но пока температура плёнки выше точки стеклования Tg, эта сетка находится в мягком, резиноподобном состоянии. У большинства полиэфиров Tg лежит в диапазоне 55–70 °C. Только когда деталь остывает ниже этой границы, покрытие переходит в стеклообразное жёсткое состояние и приобретает паспортную твёрдость.
Отсюда практический вывод: деталь, вынутая из камеры, формально «полимеризована», но физически ещё не твёрдая. Любое механическое воздействие на плёнку выше Tg остаётся на ней навсегда. Через 30–60 минут после полного остывания полиэфир выходит на рабочую твёрдость по карандашной шкале около 2H–4H, а полная химстойкость набирается ещё несколько часов при комнатной температуре.
Что такое точка стеклования Tg простыми словами?
02 / отпечаткиПочему нельзя трогать и штабелировать горячее
Мягкая плёнка выше Tg ведёт себя как разогретый пластик. Прижатая перчатка снимает микрослой глянца и оставляет матовый след, голая рука добавляет ещё и жировой отпечаток, который проявляется пятном. Две горячие детали, положенные друг на друга, слипаются в точках контакта, а под собственным весом дают вмятины по рёбрам.
Ориентир для рук простой: если поверхность держится рукой без перчатки и ощущается как тёплая, а не обжигающая, она обычно уже ниже 45 °C и трогать её безопасно. До этого деталь только на подвесе. Штабелировать разрешено только полностью остывшие детали ниже 40 °C, с прокладкой из картона или вспененного полиэтилена между слоями.
| Действие | Порог температуры | Что будет при нарушении |
|---|---|---|
| Снять с подвеса руками | ниже 45 °C | Отпечатки, матовые пятна |
| Положить на стол | ниже 50 °C | След от опоры на плёнке |
| Штабелировать | ниже 40 °C | Слипание, вмятины по кромкам |
| Упаковать в плёнку | комнатная + 1–2 ч | Отпечаток текстуры упаковки |
Через сколько после печи можно снимать деталь с крючка?
03 / скоростьСкорость охлаждения и коробление тонкого металла

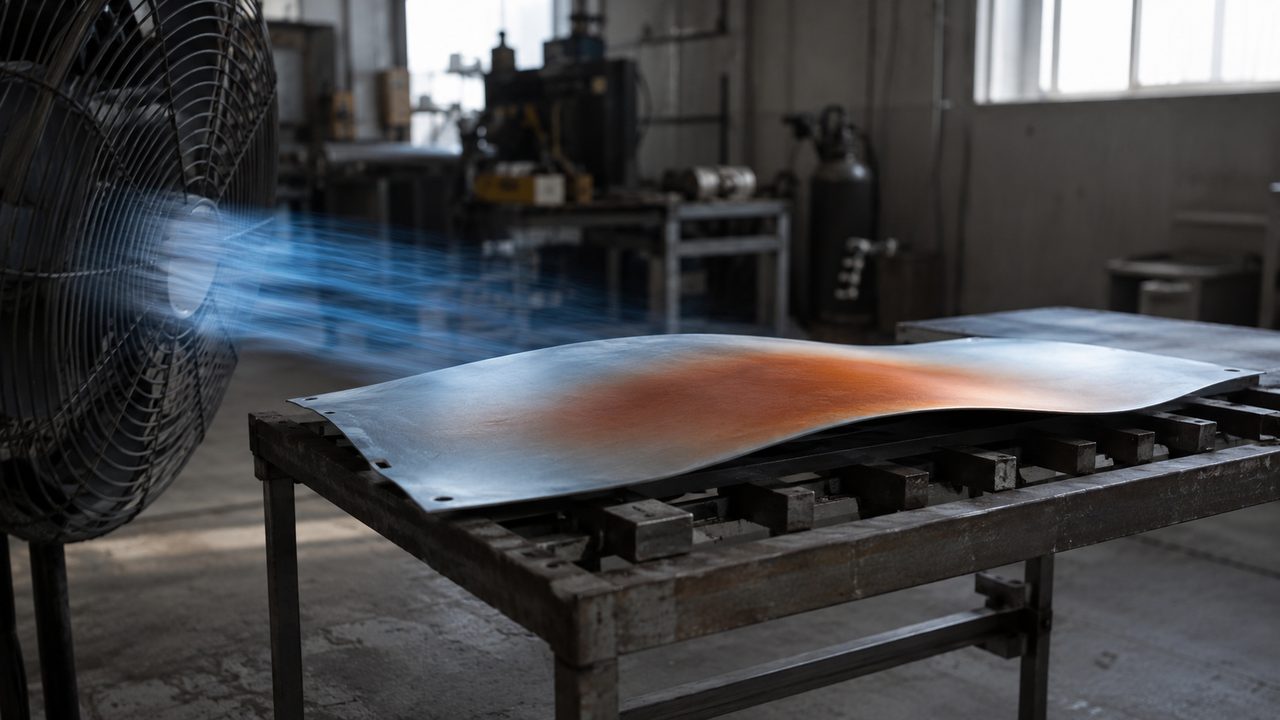

Обдув сам по себе плёнке не вредит. Вредит неравномерное охлаждение тела детали. Тонкий лист 0,8–1,5 мм под резким сквозняком остывает по кромкам быстрее, чем в середине, и от разницы температур металл ведёт: та же физика, что и при неравномерном нагреве. Крышка, фасад, тонкая панель после холодного обдува приходит с волной или пропеллером, которого до печи не было.
Правило по массе: тонкий металл остужать в спокойном воздухе, без принудительного обдува. Массивные детали (рамы, кронштейны, отливки от 4–5 мм) обдувать можно, они прогреты равномерно и по всему сечению остывают медленно, локальный перепад им не страшен. Если участок остывания нужно ускорить, вентилятор ставят на рассеянный поток вдоль ряда деталей, а не струёй в упор.
04 / массаВремя остывания по массе детали
Скорость отдачи тепла зависит от отношения массы к площади поверхности. Тонкий лист отдаёт тепло быстро, толстая деталь долго держит внутренний прогрев и «подогревает» поверхность изнутри даже после того, как верхний слой на ощупь остыл. Это ловушка: сняли деталь через 10 минут, поверхность кажется прохладной, а через минуту она снова тёплая, потому что тепло подошло из тела.
| Тип детали | Толщина / масса | Остывание до 40–50 °C |
|---|---|---|
| Лист, панель, крышка | 0,8–1,5 мм | 5–10 мин |
| Профиль, кронштейн | 2–3 мм | 12–20 мин |
| Рама, каркас | 3–5 мм | 20–30 мин |
| Отливка, толстостенная деталь | от 5 мм / массивная | 30–60 мин |
Цифры ориентировочные, для цеха с температурой воздуха 18–25 °C. Зимой у ворот остывание ускоряется, но растёт риск коробления тонкого металла от сквозняка. Летом в жарком цехе массивная деталь может держать 50–60 °C и через час.
Почему остывшая на ощупь деталь снова становится тёплой?
05 / организацияКак организовать участок остывания

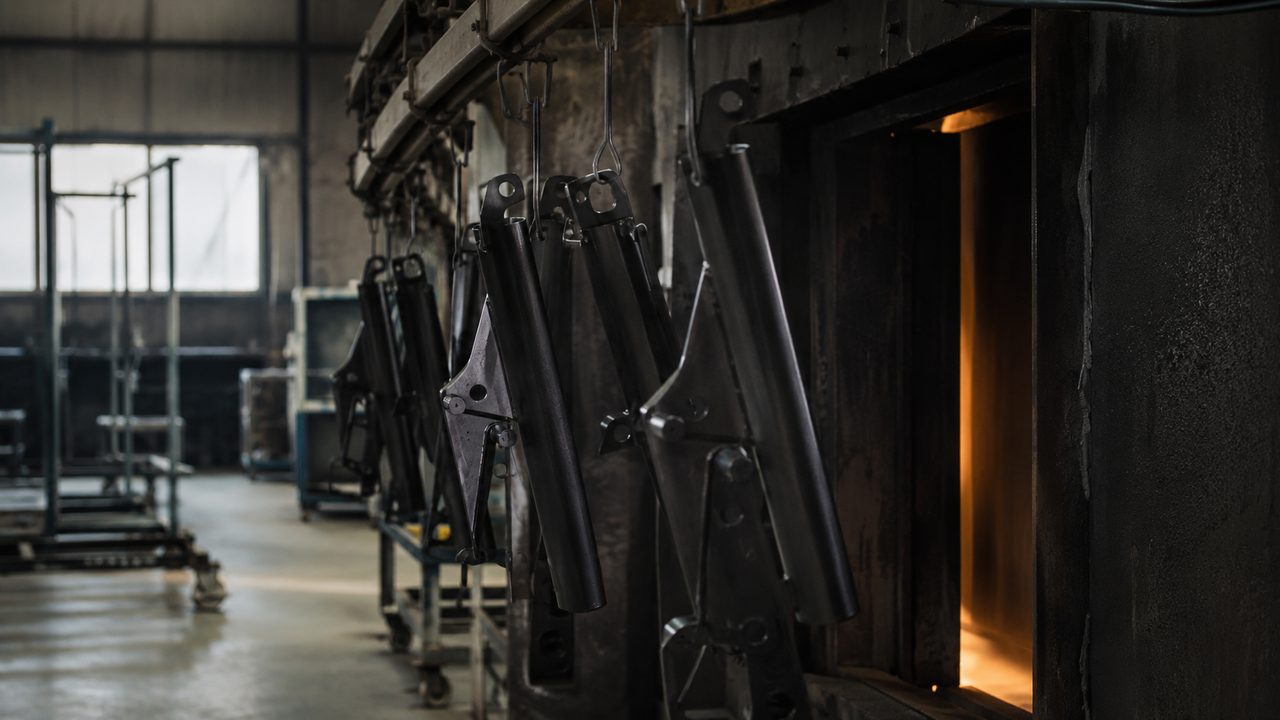

Минимальный участок остывания это 2–4 м² рядом с камерой: ряд подвесов или стеллаж, куда деталь переезжает сразу из печи и висит до готовности. Главное требование к месту: спокойный воздух и отсутствие пыли. Если участок стоит рядом с зоной напыления, летящий порошок и цеховая пыль садятся на ещё тёплую плёнку и дают шагрень или вкрапления, которые уже не убрать.
На потоке от 20–30 деталей в смену буфер остывания перестаёт быть удобством и становится условием ритма. Без него камера стоит, пока разгружают и перебирают горячее, и цикл растягивается. С буфером камера сразу принимает следующую загрузку, а остывание идёт параллельно, за счёт этого производительность линии не упирается в разгрузку.
Подвесы для остывания удобнее стеллажа: деталь висит, обдувается воздухом со всех сторон, не имеет точек опоры на плёнке и остывает равномернее. Крючки и траверсы под остывание используют те же, что и под покраску, отдельная оснастка не нужна.
Можно ли остужать детали в самой камере с открытой дверью?
06 / бракДефекты, которые рождаются именно при остывании
Часть дефектов, которые списывают на краску или режим печи, на деле появляется на остывании. Отпечатки и матовые пятна от касания горячей плёнки. Вмятины и слипание от штабелирования. Коробление тонкого металла от сквозняка. Вкрапления пыли, севшей на тёплую липковатую поверхность рядом с зоной напыления. Ни один из них не лечится: покрытие уже сшито, перекрасить можно только с полной переподготовкой.

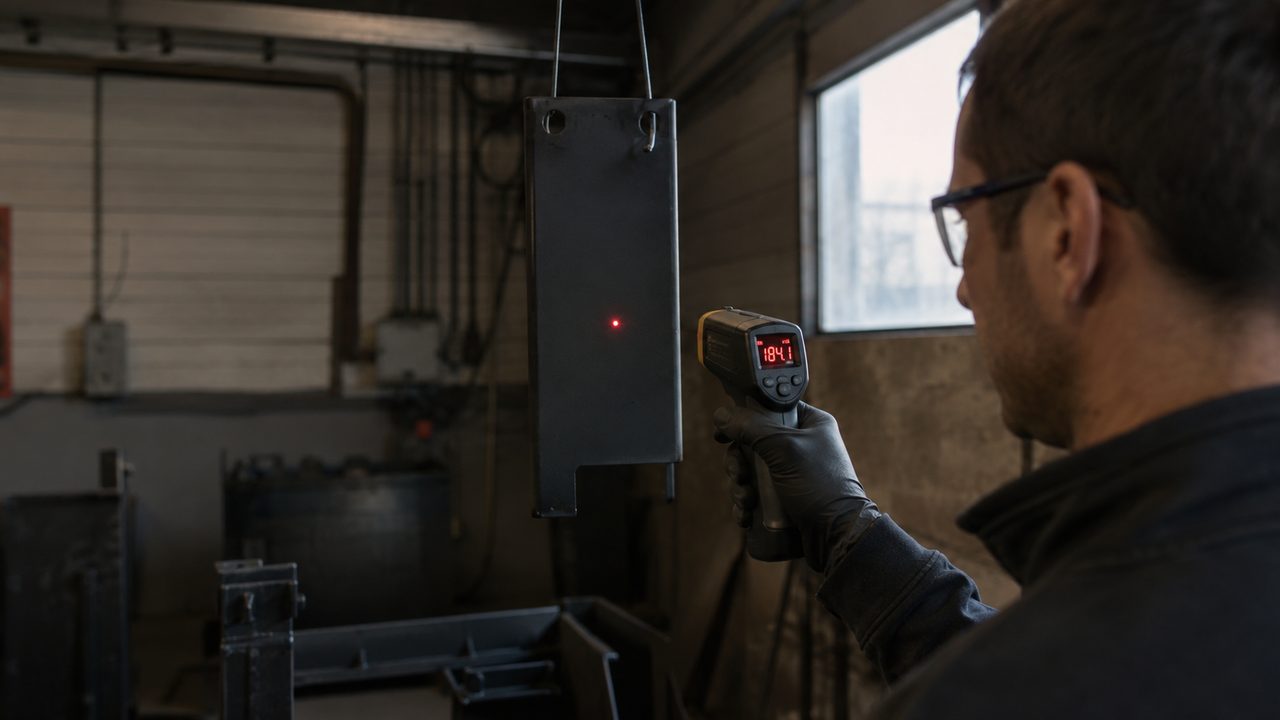

Проверять готовность плёнки к съёму и упаковке удобно по температуре поверхности пирометром или контактным датчиком. Ждать, пока металл опустится ниже 45 °C перед снятием и ниже 40 °C перед штабелированием. Твёрдость плёнки на выходе оценивают позже, после полного остывания, толщиномером и тестом на адгезию.
07 / отгрузкаКогда деталь готова к упаковке
Остыть до комнатной температуры мало. Полиэфир выходит на рабочую твёрдость через 30–60 минут после остывания, а полная химстойкость и стойкость к истиранию набираются в течение нескольких часов при комнатной температуре. Поэтому стрейч-плёнку, стяжные ремни и жёсткую упаковку лучше давать не раньше чем через 1–2 часа после выемки. Плёнка, наложенная на недоотвердевшую поверхность, оставляет отпечаток своей текстуры.
Если деталь нужно отгрузить в тот же час, её хотя бы прокладывают мягким материалом и не стягивают туго. Массивные детали, которые долго держат внутреннее тепло, перед плотной упаковкой выдерживают дольше: остывший на ощупь корпус внутри ещё тёплый, и под плёнкой в замкнутом объёме может собраться конденсат.
