Как устроена проходная камера полимеризации?

Это сквозной тоннель с проёмами на входе и выходе. Деталь висит на подвесном конвейере и ползёт сквозь горячую зону с постоянной скоростью 1–3 м/мин. Двери заменены воздушными завесами и тамбур-шлюзами, а горячий участок часто поднимают выше проёмов (U-образная форма), чтобы тепло не выливалось через открытые концы.

Как рассчитать скорость конвейера в проходной печи?

Скорость привязана к длине горячей зоны и времени выдержки. Если выдержка 21 мин, а конвейер идёт 2,5 м/мин, деталь должна пройти внутри печи 2,5 × 21 = 52,5 м горячей зоны. Хотите быстрее конвейер при той же выдержке — удлиняйте тоннель. Это главное отличие от тупиковой, где время задаётся таймером, а не длиной.

Какая длина тоннеля у проходной камеры полимеризации?

Горячая зона обычно 12–52 м в зависимости от скорости и выдержки. Полный контур линии с предобработкой, сушкой и напылением у крупных предприятий доходит до 207 м. Тупиковой печи такой длины не нужно: у неё деталь стоит на месте всю выдержку.

Зачем в проходной печи воздушная завеса на входе?

Проёмы под конвейер нельзя закрыть глухой дверью, поток должен идти. Воздушная завеса дует поперёк проёма как невидимая штора и мешает горячему воздуху вытекать наружу, а холодному заходить. Ставят двусторонние завесы на входе и выходе плюс тамбур-шлюз, иначе оба конца выстуживают деталь на 20–30 °C.

При каком объёме выпуска проходная камера окупается против тупиковой?

Ориентир по потоку: до 50–100 деталей в смену тупиковой хватает. Проходная начинает окупаться от сотен однотипных деталей в смену при работе в поток. Оборудование дороже тупиковой в 2–4 раза, поэтому на пёстрой мелкосерийке конвейер простаивает и экономика хуже.

Что такое U-образная и S-образная проходная печь?

Это геометрия тоннеля. В U-образной (П-образной) горячий участок поднят над уровнем входа и выхода: конвейер заводит деталь снизу, поднимает в горячую зону и опускает на выходе. Горячий воздух легче, копится вверху и не выливается через нижние проёмы. S-образная делает ту же задачу двумя изгибами и экономит длину цеха.

Насколько выше расход электричества у проходной камеры?

Два постоянно приоткрытых проёма это фоновая утечка тепла всю смену, а не разовая как у тупиковой. Каждый лишний кубометр горячего объёма добавляет 3–5 кВт установленной мощности, а проходная по геометрии больше и открытее. Завесы снижают потери, но не убирают: расход на деталь окупается только при полной загрузке конвейера.

Можно ли собрать проходную конвейерную камеру своими руками?

Технически да, но под поток до 100 деталей в смену смысла мало. Нужны подвесной конвейер, синхронизация скорости с выдержкой, завесы на двух проёмах и вдвое больше площади. Самосбору проще тупиковая: она герметична, держит тепло и не требует конвейера.

Главная / Архитектура камеры

Проходная (конвейерная) камера полимеризации: устройство и когда нужна

Короткий ответ

Проходная камера это сквозной тоннель с двумя проёмами, где деталь висит на конвейере и ползёт через горячую зону со скоростью 1–3 м/мин. Время выдержки задаётся не таймером, а длиной горячей зоны: при выдержке 21 мин и скорости 2,5 м/мин тоннель внутри должен быть около 52 м. Двери заменены воздушными завесами и тамбур-шлюзами, часто с приподнятой горячей зоной. Такая камера окупается против тупиковой от сотен однотипных деталей в смену, а стоит в 2–4 раза дороже.

В проходной печи скорость конвейера не выставляют произвольно. Она жёстко связана с длиной горячей зоны: при конвейере 2,5 м/мин и выдержке 21 мин деталь обязана пройти внутри 52,5 м горячего тоннеля, иначе не доберёт режим. Отсюда вырастают все отличия проходной от тупиковой: длина, тепловые шлюзы, мощность и порог, за которым конвейер вообще имеет смысл.

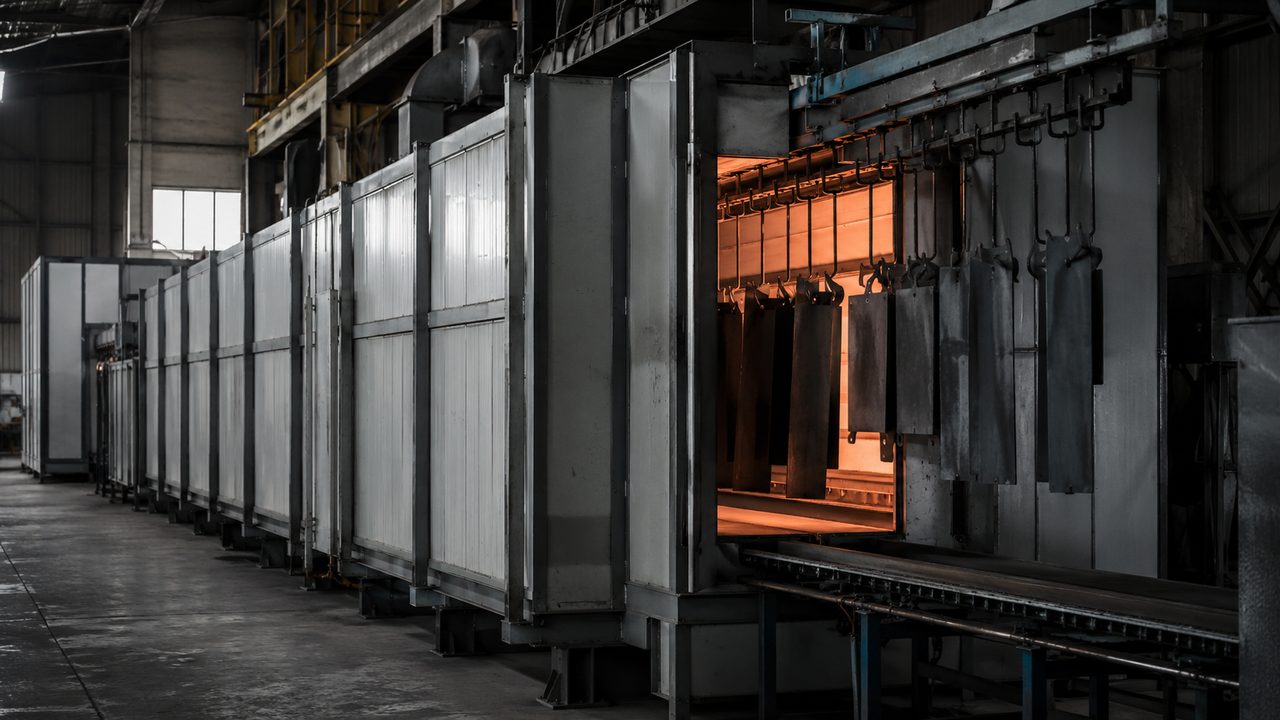

Проходная конвейерная камера полимеризации: длинный тоннель, подвесной конвейер несёт детали сквозь горячую зону — fig.01 — проходная: длинный тоннель, деталь ползёт сквозь горячую зону на подвесном конвейере с постоянной скоростью

01 / принципТоннель вместо ящика: как работает проходная камера

Тупиковая печь это глухой ящик с одной дверью: деталь стоит внутри всю выдержку, время задаёт таймер терморегулятора. Проходная устроена наоборот. Это сквозной тоннель: деталь заезжает с одной стороны, выезжает с противоположной и всю выдержку движется. Печь не останавливается на загрузку, конвейер идёт непрерывно, выдержку деталь набирает за время прохода через горячую зону.

Транспорт почти всегда подвесной цепной конвейер: детали висят на подвесках с шагом около 500 мм и едут по монорельсу над полом. Проходная почти никогда не стоит отдельно, она встроена в линию: предобработка, сушка, кабина напыления и печь полимеризации связаны одним конвейером. Полный контур у предприятий доходит до 207 м.

Проходная печь обязательно электрическая?

Нет. Нагрев проходных печей бывает электрический, газовый или на дизтопливе. На больших длинах и объёмах газ часто дешевле в эксплуатации. Развилку по топливу разбирает материал про газовую или электрическую камеру.

02 / скоростьСкорость конвейера считается от длины горячей зоны

Это узел, который путают чаще всего. В тупиковой печи выдержку задаёт таймер. В проходной выдержка это геометрия: сколько метров горячей зоны деталь проползёт за нужное время. Формула простая: длина горячей зоны = скорость конвейера × время выдержки.

Пример из практики: выдержка 21 мин, конвейер 2,5 м/мин, значит горячая зона 52,5 м. Выдержку менять нельзя, её диктует краска, обычно 10–15 мин при 180 °C. Разгон конвейера до 3 м/мин ради потока требует удлинить тоннель. Разгон без удлинения печи означает недожог: деталь выходит, не добрав режим, и покрытие отслаивается.

Скорость конвейера	Выдержка	Нужная длина горячей зоны
1,5 м/мин	15 мин	22,5 м
2,0 м/мин	15 мин	30 м
2,5 м/мин	21 мин	52,5 м
3,0 м/мин	15 мин	45 м

Как понять, что деталь недобирает выдержку на конвейере?

По контролю температуры самой детали, а не воздуха. Пирометром или логгером снимают профиль по проходу: массивная деталь на скорости 2,5 м/мин может не дойти до 180 °C в теле за время в тоннеле. Тогда режим не набран. Метод замера разбирает материал про контроль температуры детали пирометром.

03 / шлюзыТепловые шлюзы: чем закрыть два открытых конца

Главная головная боль проходной это два проёма, которые нельзя закрыть глухой дверью: конвейер идёт сквозь них непрерывно. Если оставить проёмы открытыми, горячий воздух тянет наружу с обоих концов, а у входа и выхода температура проваливается на 20–30 °C против центра, и деталь на краю недожигается.

Закрывают это тремя приёмами. Воздушная завеса дует поперёк проёма и работает как невидимая штора. Тамбур-шлюз это короткий буферный участок перед горячей зоной, он гасит сквозняк. Третий приём геометрический, о нём в следующем разделе. Завесы ставят двусторонние, на входе и выходе, потому что тянет с обоих концов.

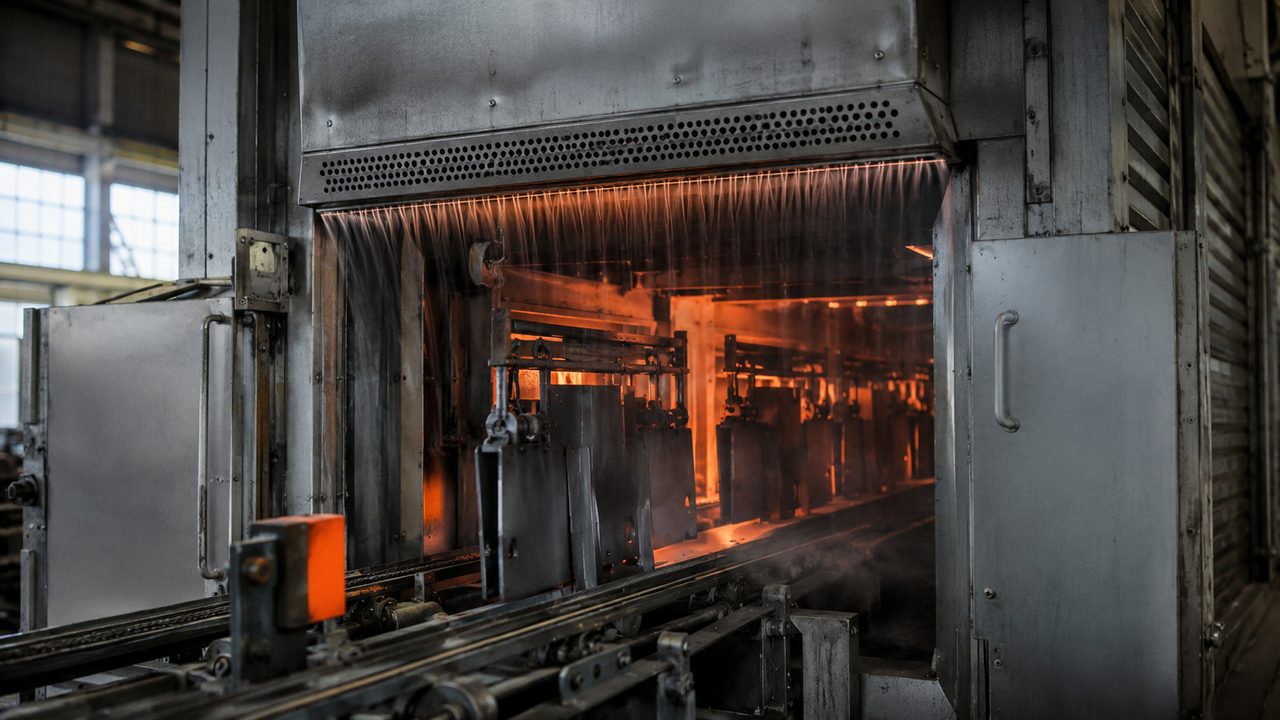

Вход проходной печи полимеризации с воздушной завесой поперёк проёма и тамбур-шлюзом, детали на конвейере заходят в горячую зону — fig.02 — тепловой шлюз на входе: воздушная завеса поперёк проёма плюс тамбур гасят отток горячего воздуха

Завеса полностью убирает теплопотери проёма?

Нет, только снижает. Остаточные потери всё равно выше, чем у закрытой двери тупиковой печи, поэтому у проходной установленная мощность больше при том же объёме. Про снижение утечек в целом есть разбор чем утеплить камеру.

04 / геометрияU-образный и S-образный тоннель: почему горячую зону поднимают

Прямой тоннель с проёмами на одном уровне теряет тепло проще всего: горячий воздух легче холодного, он и выливается через нижние открытые концы. Поэтому проходные печи часто делают U-образными (П-образными). Горячий центральный участок поднимают выше уровня входа и выхода. Конвейер заводит деталь снизу, поднимает в горячую зону, ведёт по горизонтали и опускает на выходе.

Горячий воздух копится в приподнятой части и не может вылиться вниз через проёмы. S-образная форма решает ту же задачу двумя изгибами и экономит длину цеха: тоннель на 50 м горячей зоны складывается в компактную петлю вместо прямой линии. Тупиковой всё это не нужно, у неё один герметичный проём.

Форма тоннеля	Плюс	Минус
Прямая	простой конвейер, дёшево	максимальный отток тепла, длинный цех
U-образная (П)	горячая зона выше проёмов, тепло держится	подъёмы конвейера, сложнее монтаж
S-образная	компактна по длине цеха	два изгиба, дороже пусконаладка

U-образная печь занимает меньше места, чем прямая?

По длине цеха да, петля короче прямого тоннеля той же горячей зоны. Но по высоте нужен запас: подъём конвейера в горячую зону требует потолка выше. По компоновке линии в цехе смотрите материал про размеры камеры.

05 / потериЦена двух проёмов в тепловом балансе

Разница с тупиковой по теплу принципиальная. У тупиковой дверь герметична всю выдержку и открывается только на минуту загрузки-выгрузки, потери разовые. У проходной оба конца работают под конвейер постоянно, отток горячего и подсос холодного идёт фоном всю смену.

Расплата в мощности и расходе. Каждый лишний кубометр горячего объёма при 180 °C добавляет 3–5 кВт, а проходная по геометрии крупнее и открытее тупиковой того же выпуска. Наружные стенки при исправной изоляции не должны греться выше 40 °C, но у проёмов проходной это держать сложнее. Отсюда вывод: расход на деталь у проходной ниже только при полной загрузке конвейера, полупустая линия греет улицу.

Частая ошибка

Разгон конвейера ради потока без удлинения тоннеля. Деталь выходит недожжённой, покрытие теряет адгезию и отслаивается через недели. Механику разбирает материал про отслаивание краски. Скорость и длину меняют только парой.

06 / порогКогда проходная окупается против тупиковой

Считать надо поток одинаковых деталей за смену, а не «серьёзность» производства. Граница из практики цехов: до 50–100 деталей в смену тупиковая печь закрывает задачу с запасом и держит тепло лучше. Проходная начинает окупаться от сотен однотипных деталей в смену, когда конвейер идёт полным и не простаивает.

Теоретический потолок проходной высок: при шаге подвески 500 мм и скорости 2,5 м/мин через проём проходит 5 подвесок/мин, это 300 подвесок/час при полной загрузке. Реальные компактные линии дают 5–10 подвесок/час при массе детали до 80 кг, крупные заводские перекрывают 1000 кг/час. Оборудование дороже тупиковой в 2–4 раза, поэтому на пёстрой мелкосерийке с партиями по 10–20 штук конвейер простаивает. Если вы на развилке выбора, начните с материала про тупиковую или проходную камеру.

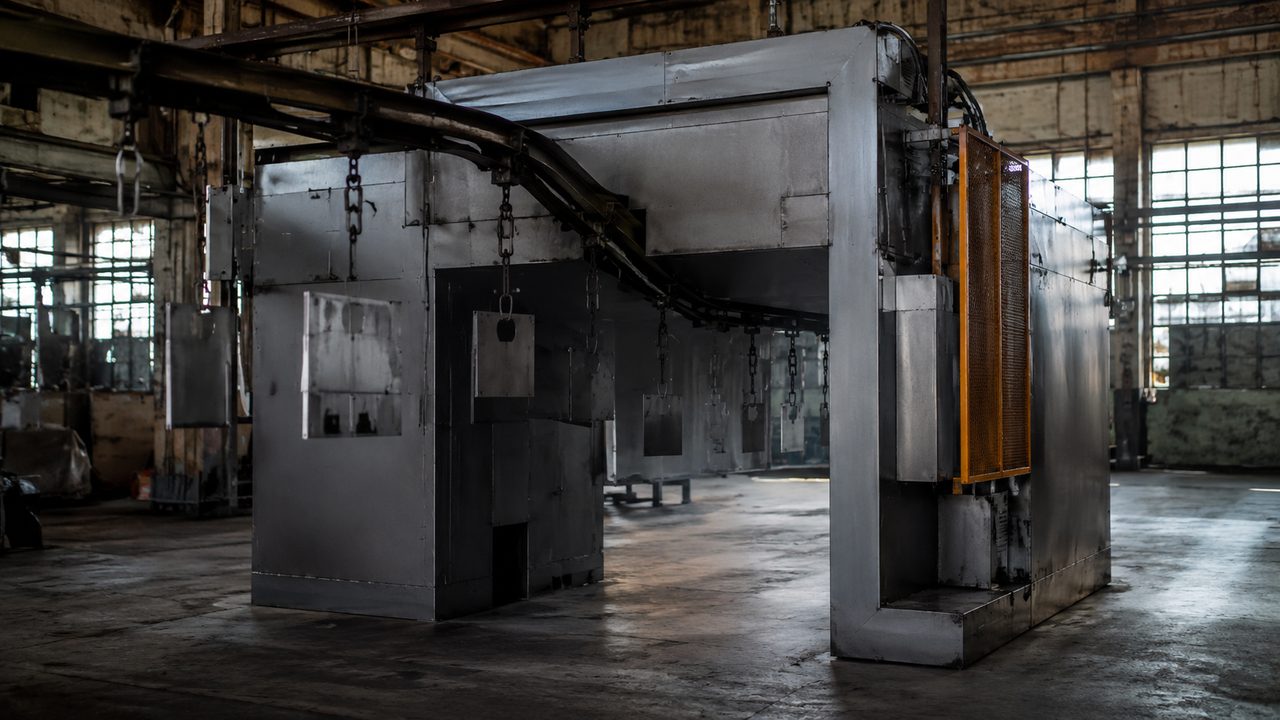

U-образная проходная печь полимеризации с приподнятой горячей зоной, конвейер поднимает детали в тоннель и опускает на выходе — fig.03 — U-образная проходная: горячая зона поднята выше проёмов, конвейер заводит деталь снизу и опускает на выходе

У меня 200 одинаковых деталей в день, брать проходную?

Пограничный случай. Если поток стабильный и номенклатура одна, проходная начнёт оправдываться, особенно на экономии человеко-часов: деталь едет сама, оператор не катает тележки. Если те же 200 деталей это разные партии с переналадкой, тупиковая выйдет дешевле и гибче.

07 / логистикаЧто проходная экономит на самом деле

Проходная экономит не место и не электричество, а человеко-часы. Деталь движется сама сквозь всю линию: с участка напыления сразу в печь, без разворотов тележки и ручной перекатки. Оператор не таскает загрузку, а обслуживает поток. Там, где тупиковая требует двух человек на катание тележек, проходная обходится наладчиком у пульта.

Обратная сторона: проходная требует сквозного коридора через весь цех и обслуживания с обоих концов. По площади линия крупнее тупиковой печи того же объёма примерно вдвое. Пусконаладка сложнее: скорость конвейера, температуру по зонам и завесы надо свести в один режим, а не просто выставить таймер.

Проходную можно остановить и работать партиями, как тупиковой?

Можно, но невыгодно. При остановке конвейера деталь стоит у проёмов, где температура провалена, и режим плывёт. Проходная раскрывается только в потоке. Если поток нестабилен, деньги на конвейер и завесы не отбиваются, и тупиковая под партии оказывается практичнее.

08 / выводКому проходная нужна, а кому нет

Проходную берут под стабильный поток сотен однотипных деталей в смену, когда стоимость человеко-часов на катание тележек заметна, а конвейер идёт полным. Тогда её длина, тепловые шлюзы и удвоенная площадь отбиваются низкой себестоимостью детали и скоростью прохода линии.

До этого порога проходная это лишние деньги на оборудование в 2–4 раза и два отверстия в тепловом балансе. Цеху с потоком до 100 деталей в смену и пёстрой номенклатурой тупиковая проще, герметичнее и дешевле. Нарастить поток на тупиковой легче, чем содержать полупустой конвейер.
