Тележка и рельсы для загрузки камеры полимеризации

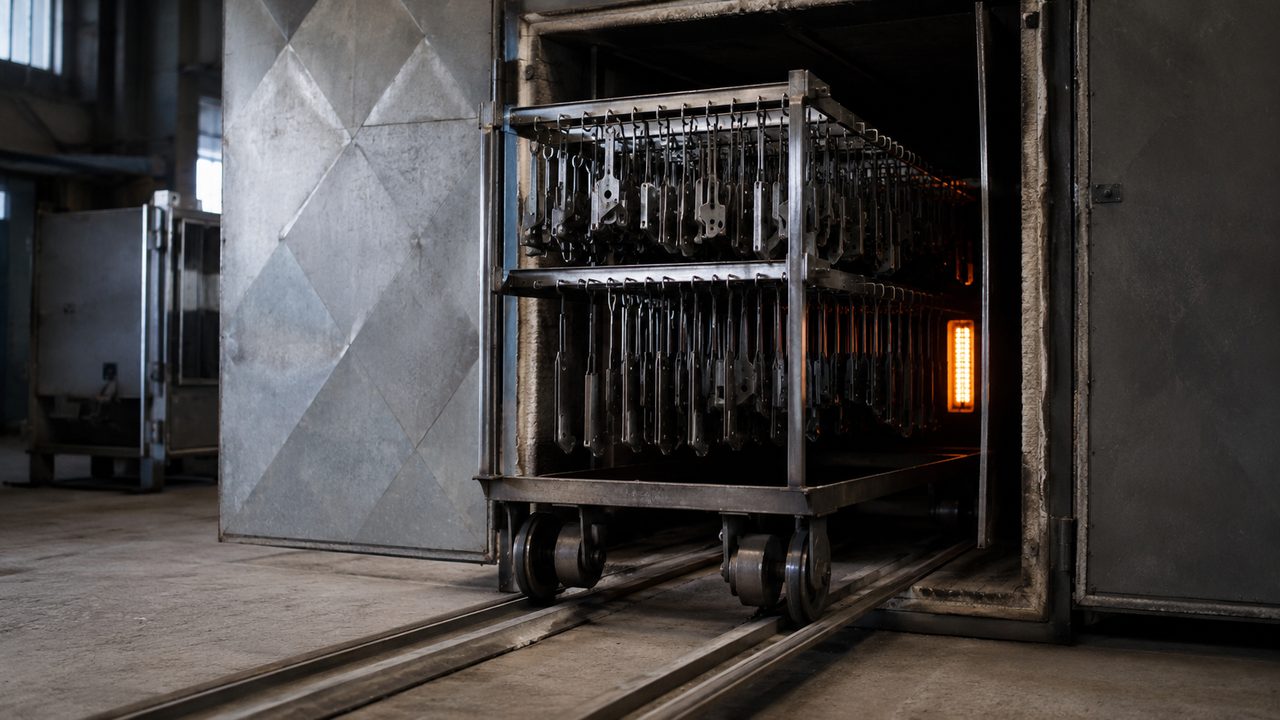

Этажерка с дисками и оградками весит 250 кг, а закатывает её в печь один оператор одной рукой. Это не про силу, а про рельс: качение снимает трение, и вся масса едет по двум стальным полоскам на полу. Уберите рельс, и та же загрузка встаёт колом, её заносят вдвоём по частям, дверь висит открытой минуту, печь выстуживается. Тележка и путь это не мелочь оснастки, а то, что определяет, за сколько секунд закрывается дверь и насколько глубоко проваливается температура на каждой загрузке.

01 / зачем путьПочему тяжёлую загрузку не носят руками

Полная этажерка в тупиковой камере это 150–300 кг. Занести такой вес в проём человек не может, а по частям значит держать дверь открытой минуту и дольше. Рельс переводит задачу из подъёма в качение: колесо на подшипнике катится почти без сопротивления, и один оператор толкает загрузку, которую вдвоём не подняли бы.

Второй смысл пути это точность. Деталь в камере должна встать по центру с боковыми зазорами 200–300 мм с каждой стороны, иначе край упрётся в стенку и там перегреется или недопечётся. Рельс задаёт траекторию заезда жёстко: тележка идёт по колее и встаёт в одно и то же место каждый раз, без прицеливания в дверь на весу.

02 / два транспортаНапольный рельс или подвесной монорельс

Транспорт бывает двух типов, и это не вкусовщина, а разная физика загрузки. Напольный рельс держит вес тележки-этажерки на полу: деталь стоит или висит на стойках этажерки, вся масса идёт вниз на колёса. Это простой и дешёвый путь, его варят сами, подходит для дисков, оградок, ворот, мелочи в подвес.

Подвесной монорельс это двутавр над камерой, по нижней полке которого катится каретка. Деталь висит на каретке в подвес и заезжает в горячую зону сверху, пол под ней свободен. Монорельс оправдан, когда деталь тяжело ставить на этажерку: длинномер, крупные створки ворот, рамы. Путь может быть прямым или дуговым с поворотом по радиусу, что удобно для кольцевой логистики цеха. В тупиковую камеру чаще ставят напольный рельс, монорельс берут под подвесную загрузку.

03 / профиль рельсаИз чего варить путь и колею

Напольный путь варят из уголка 50×50 мм, поставленного ребром вверх, или из квадратной трубы. Колёса берут с ребордой под этот профиль, чтобы тележка не сходила с колеи на стыках и в дверном проёме. Ширину колеи делают под ширину этажерки плюс запас устойчивости: узкая колея под высокой этажеркой опрокидывается, широкая мешает в тесной двери.

Для монорельса нужен двутавр №16–20: каретка с роликами катится по его нижней полке. Профиль тоньше двутавра под тяжёлую загрузку прогибается в пролёте, поэтому сечение подбирают под вес детали с запасом. Часть рельса заходит внутрь горячей зоны, и там его берут из той же стали, что и каркас камеры, чтобы расширялся с камерой синхронно, а не работал сам по себе.

04 / расширениеТепловое расширение рельса: зазор против заклинивания

Сталь при нагреве растёт, и в печи это не мелочь. Коэффициент линейного расширения стали около 12 ×10⁻⁶ на градус, то есть ~1,2 мм на метр на каждые 100 °C. Рельс длиной 3 м при выходе с 20 до 200 °C удлиняется примерно на 6,5 мм. Это ход, который надо куда-то деть.

Было: путь приварили жёстко с двух концов вплотную к стенкам, красиво и ровно на холодную. Стало: печь вышла на режим, рельс упёрся, выгнул середину вверх, и тележка начала цепляться и клинить на горбе. Правильно оставить температурный зазор на дальнем конце и не притягивать рельс наглухо по всей длине: он должен свободно расти в одну сторону. Внутренний горячий участок фиксируют с одного конца, а второй оставляют скользящим.

05 / колёса и смазкаКолёса и подшипники в горячей зоне

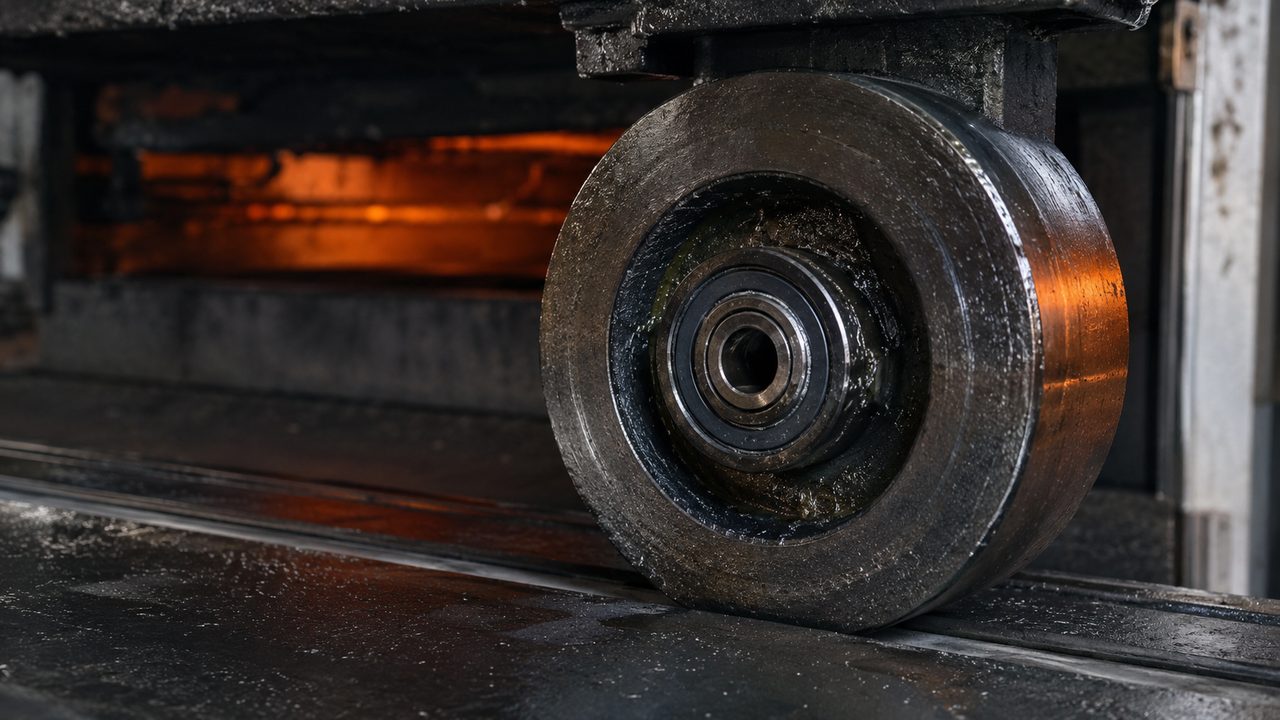

Часть тележки заезжает внутрь и стоит в 180–200 °C всю выдержку. Подшипники колёс, что попадают в горячую зону, живут в этой температуре по 30–60 минут за цикл. Обычная смазка тут не работает: литол-24 имеет каплепадение около 185 °C, но реально держит только до 120–130 °C, дальше вытекает из подшипника, колесо начинает визжать, потом клинит и стачивает обойму.

Было: тележку собрали на том, что было под рукой, набили ступицы литолом. Стало: через пару недель колёса заскрипели, смазка выгорела в чёрную корку, подшипник посыпался. Решение это термостойкая смазка с рабочей температурой до 200…250 °C: литиевая печная типа «Хот СВТ-2» или графитовая. Каплепадение у неё от 200 °C, при 180 °C она держится в подшипнике, а не течёт. Колёса, которые постоянно в горячей зоне, разумно брать на закрытых подшипниках с термостойким уплотнением.

06 / эргономикаВес, центр тяжести и один оператор

Каркас этажерки из уголка на четырёх колёсах держит 200–300 кг без вопросов. По ровному рельсу один человек катит такую загрузку без усилий, потому что качение снимает трение. Ограничение не в массе, а в устойчивости: высокая этажерка с грузом наверху заваливается на стыке рельса или при рывке в дверь.

Отсюда простое правило загрузки: тяжёлое вниз, лёгкое вверх, центр тяжести держат низким. Диски, толстостенные детали, литьё вешают на нижние ярусы, тонкий профиль и мелочь наверх. В тесном цехе, где тележку негде развернуть на длину, перед дверью ставят поворотный круг или траверсную тележку: она принимает загрузку с поперечного пути напыления и разворачивает её точно на рельс камеры, без ручного подталкивания.

07 / дверь и теплоКак скорость закатки режет теплопотери

Каждая загрузка в тупиковую камеру идёт через одну дверь, и пока она открыта, горячий воздух уходит вверх и наружу. Температура проваливается за 30–90 секунд заметно, и после закрытия печь добирает энергию заново, тратя лишние киловатты. В тупиковой архитектуре это разовая потеря на цикл, но она повторяется на каждой партии.

Отлаженный рельс сокращает время открытой двери с минуты ручной возни до 15–20 секунд ровного заезда. Меньше открыта дверь это меньше провал температуры, быстрее возврат на режим и ниже расход на цикл. Тележка и путь работают не только на спину оператора, но и на тепловой баланс: чем короче загрузка, тем плотнее держится выдержка. Провисающее уплотнение двери сведёт выигрыш на нет, поэтому путь и уплотнение чинят вместе.
